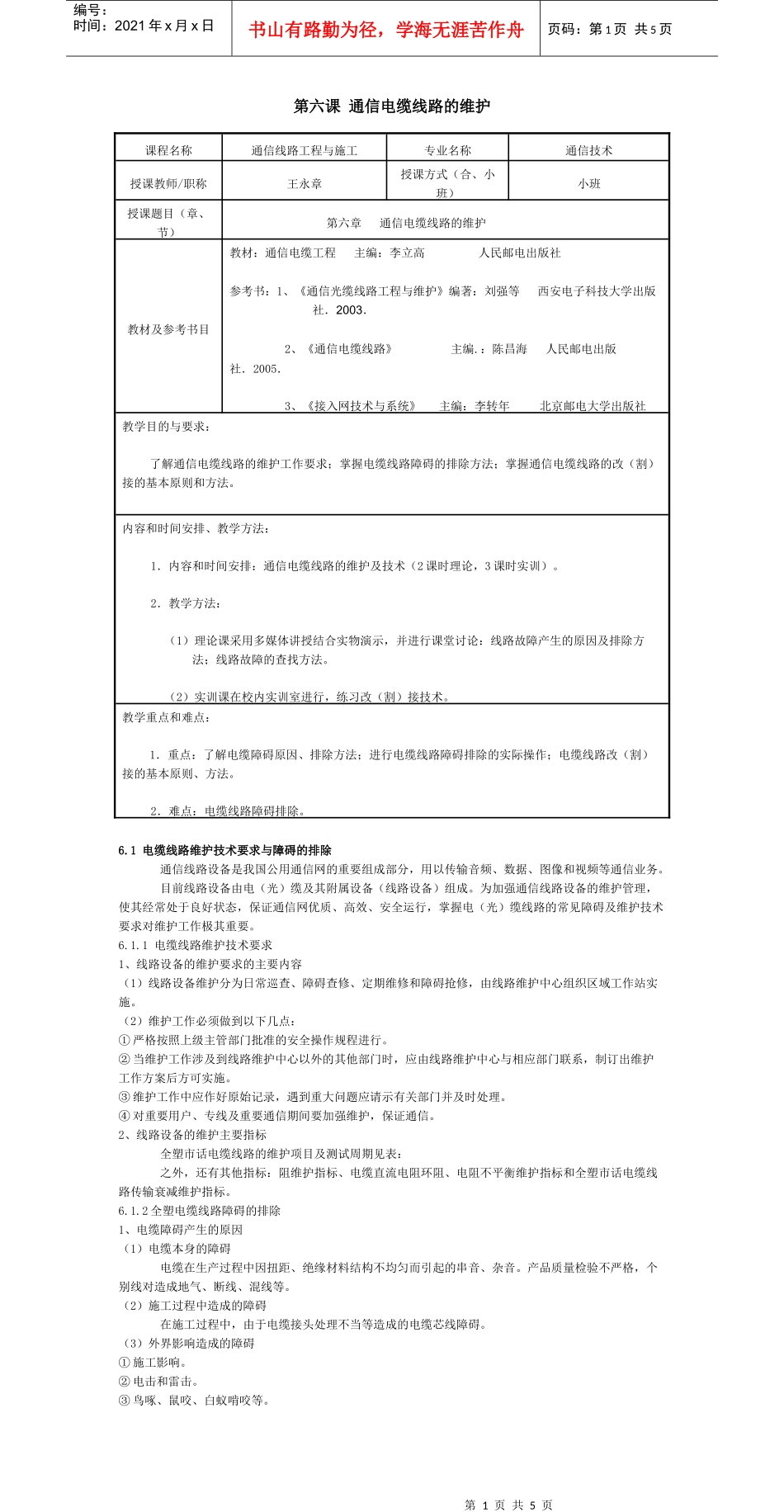

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页第六课通信电缆线路的维护课程名称通信线路工程与施工专业名称通信技术授课教师/职称王永章授课方式（合、小班）小班授课题目（章、节）第六章通信电缆线路的维护教材及参考书目教材：通信电缆工程主编：李立高人民邮电出版社参考书：1、《通信光缆线路工程与维护》编著：刘强等西安电子科技大学出版社．2003．2、《通信电缆线路》主编.：陈昌海人民邮电出版社．2005．3、《接入网技术与系统》主编：李转年北京邮电大学出版社教学目的与要求：了解通信电缆线路的维护工作要求；掌握电缆线路障碍的排除方法；掌握通信电缆线路的改（割）接的基本原则和方法。内容和时间安排、教学方法：1．内容和时间安排：通信电缆线路的维护及技术（2课时理论，3课时实训）。2．教学方法：（1）理论课采用多媒体讲授结合实物演示，并进行课堂讨论：线路故障产生的原因及排除方法；线路故障的查找方法。（2）实训课在校内实训室进行，练习改（割）接技术。教学重点和难点：1．重点：了解电缆障碍原因、排除方法；进行电缆线路障碍排除的实际操作；电缆线路改（割）接的基本原则、方法。2．难点：电缆线路障碍排除。6.1电缆线路维护技术要求与障碍的排除通信线路设备是我国公用通信网的重要组成部分，用以传输音频、数据、图像和视频等通信业务。目前线路设备由电（光）缆及其附属设备（线路设备）组成。为加强通信线路设备的维护管理，使其经常处于良好状态，保证通信网优质、高效、安全运行，掌握电（光）缆线路的常见障碍及维护技术要求对维护工作极其重要。6.1.1电缆线路维护技术要求1、线路设备的维护要求的主要内容（1）线路设备维护分为日常巡查、障碍查修、定期维修和障碍抢修，由线路维护中心组织区域工作站实施。（2）维护工作必须做到以下几点：①严格按照上级主管部门批准的安全操作规程进行。②当维护工作涉及到线路维护中心以外的其他部门时，应由线路维护中心与相应部门联系，制订出维护工作方案后方可实施。③维护工作中应作好原始记录，遇到重大问题应请示有关部门并及时处理。④对重要用户、专线及重要通信期间要加强维护，保证通信。2、线路设备的维护主要指标全塑市话电缆线路的维护项目及测试周期见表：之外，还有其他指标：阻维护指标、电缆直流电阻环阻、电阻不平衡维护指标和全塑市话电缆线路传输衰减维护指标。6.1.2全塑电缆线路障碍的排除1、电缆障碍产生的原因（1）电缆本身的障碍电缆在生产过程中因扭距、绝缘材料结构不均匀而引起的串音、杂音。产品质量检验不严格，个别线对造成地气、断线、混线等。（2）施工过程中造成的障碍在施工过程中，由于电缆接头处理不当等造成的电缆芯线障碍。（3）外界影响造成的障碍①施工影响。②电击和雷击。③鸟啄、鼠咬、白蚁啃咬等。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页④灾害影响。⑤人为损伤。2、电缆障碍修复要求与方法（1）尽快地恢复通话当电缆发生障碍时应以“尽快地恢复通话”为原则，对于重要用户必须采取适当的措施，先恢复通话。同时发生几种障碍时，应先抢修重要的和影响较多用户的电缆。（2）排除电缆障碍的几项规定：①障碍点芯线的绝缘物烧伤或芯线变色过多或过长时，应采取改接一段电缆。如果个别线对不良时，可以只改接部分芯线。②电缆浸水后，在没有更好的办法之前，浸水段落应予以更换。③不能因为修理障碍而产生新的反接、差接、交接、地气等障碍。同时在接续、封合以及建筑或安装上都要符合规格要求，更不得降低绝缘电阻，必须经测量室测好后才能封合。（3）查找电缆障碍的方法查找电缆障碍时，应先测定全部障碍线对并确定障碍的性质。然后根据线序的分布情况及配线表分析障碍段落，再用仪器测试、直接观察、充气检查电缆护套等方法确定障碍点。一般不得使用缩短障碍区间而大量拆接头或开天窗的方法确定障碍点。6.2电缆线路改（割）接6.2.1改（割）接基本原则通信线路的改（割）接是重要的施工项目，属于时间要求紧、质量要求高、技术性强的线路工程。基本原则：（...
