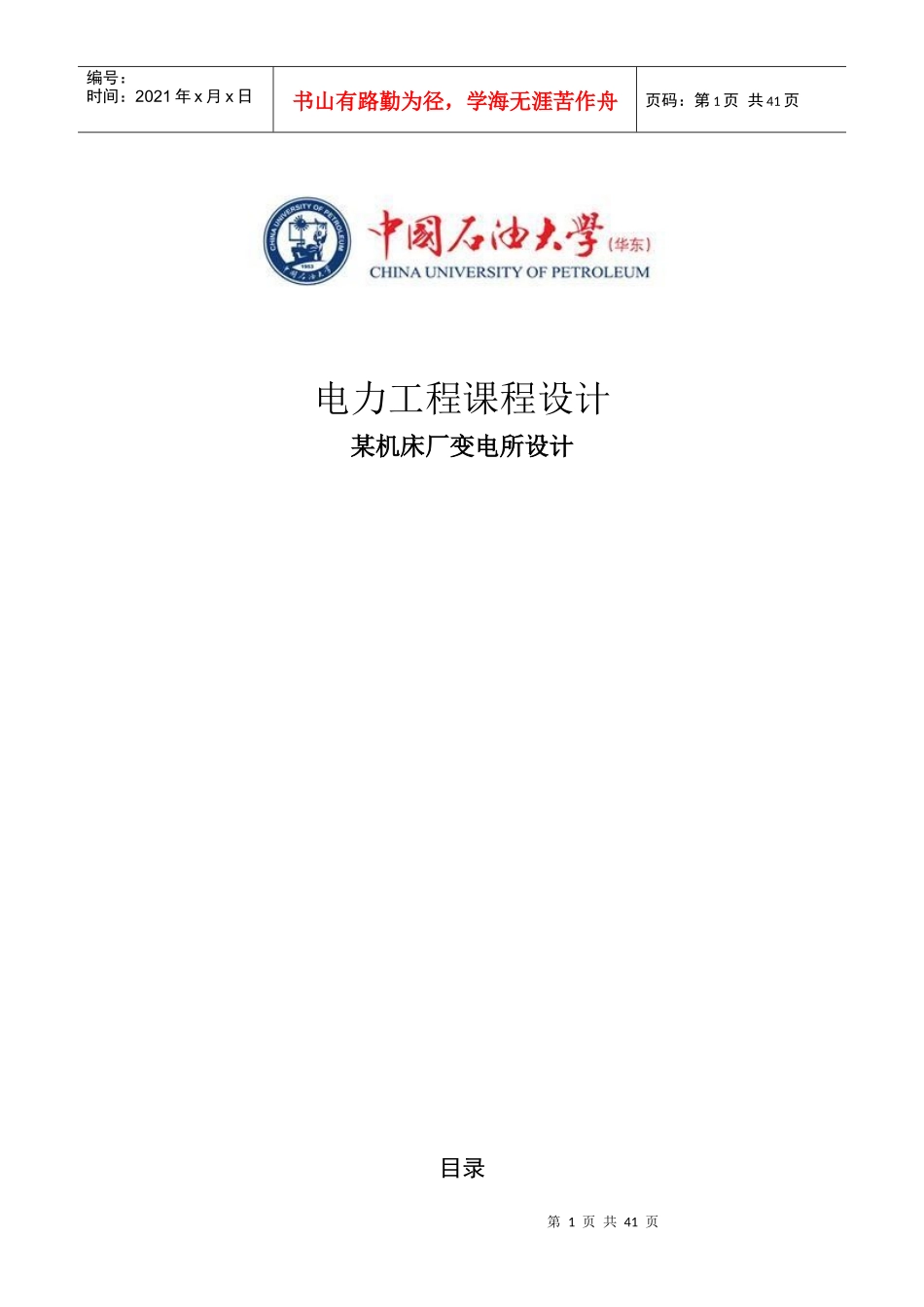

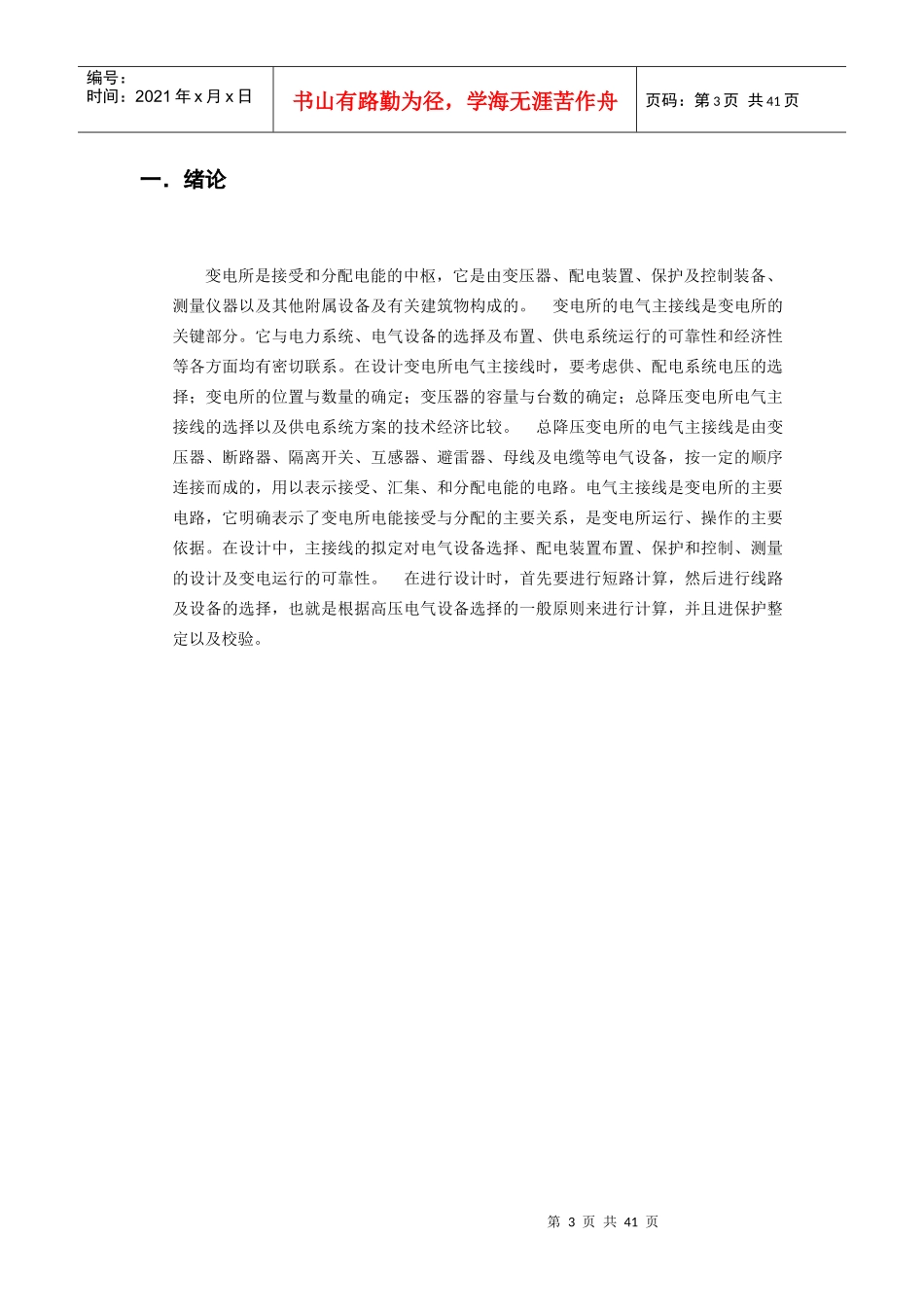

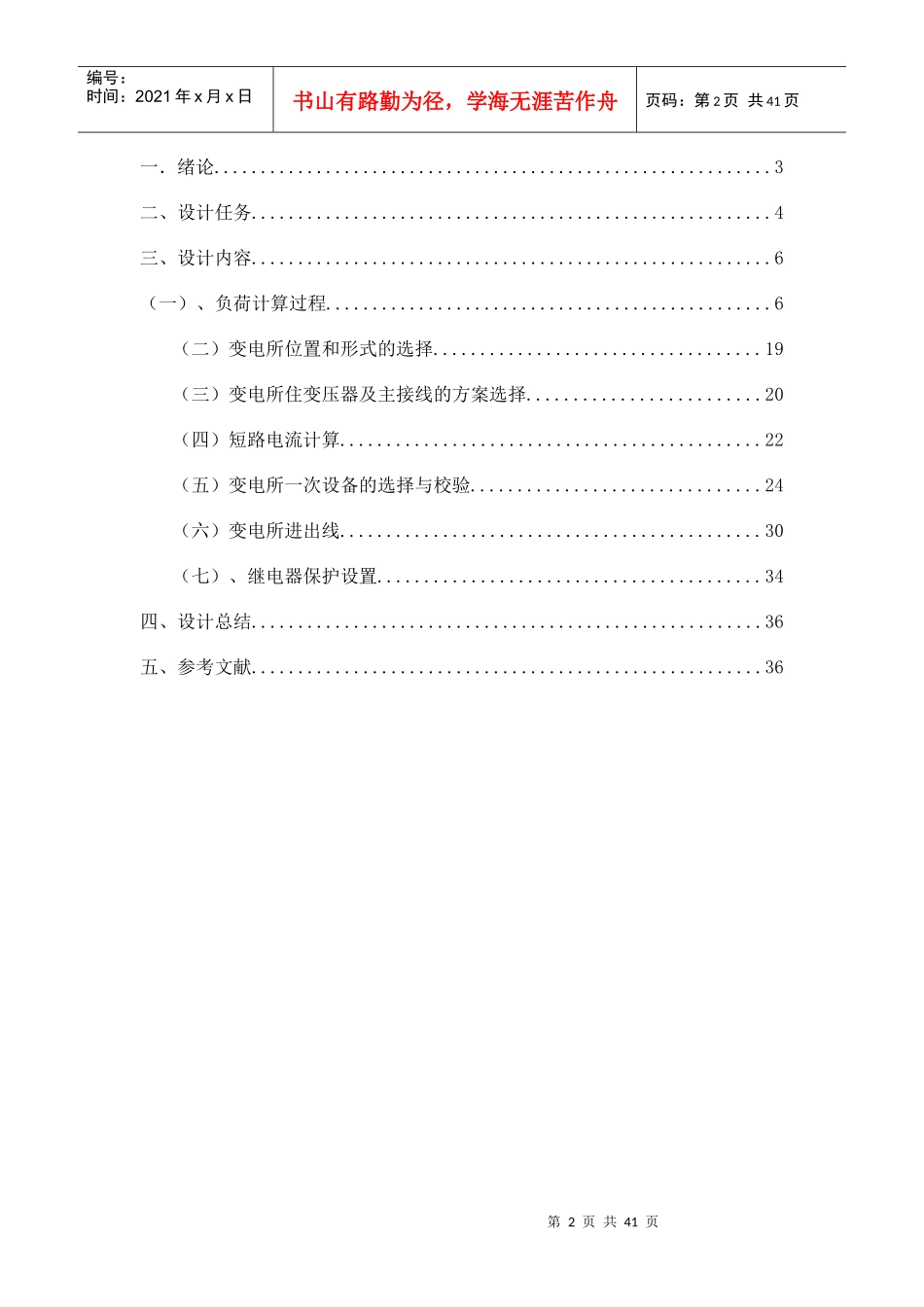

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页电力工程课程设计某机床厂变电所设计目录第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页一．绪论............................................................3二、设计任务........................................................4三、设计内容........................................................6（一）、负荷计算过程................................................6（二）变电所位置和形式的选择...................................19（三）变电所住变压器及主接线的方案选择.........................20（四）短路电流计算.............................................22（五）变电所一次设备的选择与校验...............................24（六）变电所进出线.............................................30（七）、继电器保护设置.........................................34四、设计总结.......................................................36五、参考文献.......................................................36第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页一．绪论变电所是接受和分配电能的中枢，它是由变压器、配电装置、保护及控制装备、测量仪器以及其他附属设备及有关建筑物构成的。变电所的电气主接线是变电所的关键部分。它与电力系统、电气设备的选择及布置、供电系统运行的可靠性和经济性等各方面均有密切联系。在设计变电所电气主接线时，要考虑供、配电系统电压的选择；变电所的位置与数量的确定；变压器的容量与台数的确定；总降压变电所电气主接线的选择以及供电系统方案的技术经济比较。总降压变电所的电气主接线是由变压器、断路器、隔离开关、互感器、避雷器、母线及电缆等电气设备，按一定的顺序连接而成的，用以表示接受、汇集、和分配电能的电路。电气主接线是变电所的主要电路，它明确表示了变电所电能接受与分配的主要关系，是变电所运行、操作的主要依据。在设计中，主接线的拟定对电气设备选择、配电装置布置、保护和控制、测量的设计及变电运行的可靠性。在进行设计时，首先要进行短路计算，然后进行线路及设备的选择，也就是根据高压电气设备选择的一般原则来进行计算，并且进保护整定以及校验。第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页某机床厂变电所设计二、设计任务某机厂有金工车间（600m2），装配车间（500m2）、铸工车间（400m2）、仓库（300m2）、及堆场（500m2）、办公楼等，厂区总面积500×400m2，按三班制生产，全年Tn=7000h，最大负荷利用小时数6000h，属于三级负荷设计依据：1.从电业部门牟35/10KV变电所用1回20Km的架空线相本厂供电，全场建一个变电所。2.各设备用电电压3.在变电站10侧计量，要求功率因数应在0.9以上。车间名称序号设备名称台数设备容量Pe(KW)需用系数Kx功率因数cosφtanφ计算有功功率P30/KW计算无功功率Q30/Kvar计算视在功率S30/KVAI30/A金工车间1车床272.800.300.601.3332镗床214.000.300.601.3333磨床37.000.300.601.3334大力车322.000.300.601.3335牛土炮24.500.300.601.3336龙门刨128.000.300.601.3337行车19.000.300.601.3338行车25.000.300.601.3339通风机24.500.300.601.333装配车间10冲床417.000.300.701.02011锯床61.700.300.701.02012砂轮创41.000.300.701.02013钻床101.500.300.701.02014通风机22.800.300.800.75015行车124.200.300.701.02016行车15.100.300.701.02017交流焊机322.000.300.501.73218直流焊机214.000.300.501.732第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页19空压机3320.000.300.601.333铸工车间20电路变压器1420.000.400.800.75021通风机23.000.400.701.02022造型机33.200.400.701.02023销砂机44.500.400.701.02024鼓风机37.000.400.701.02...
