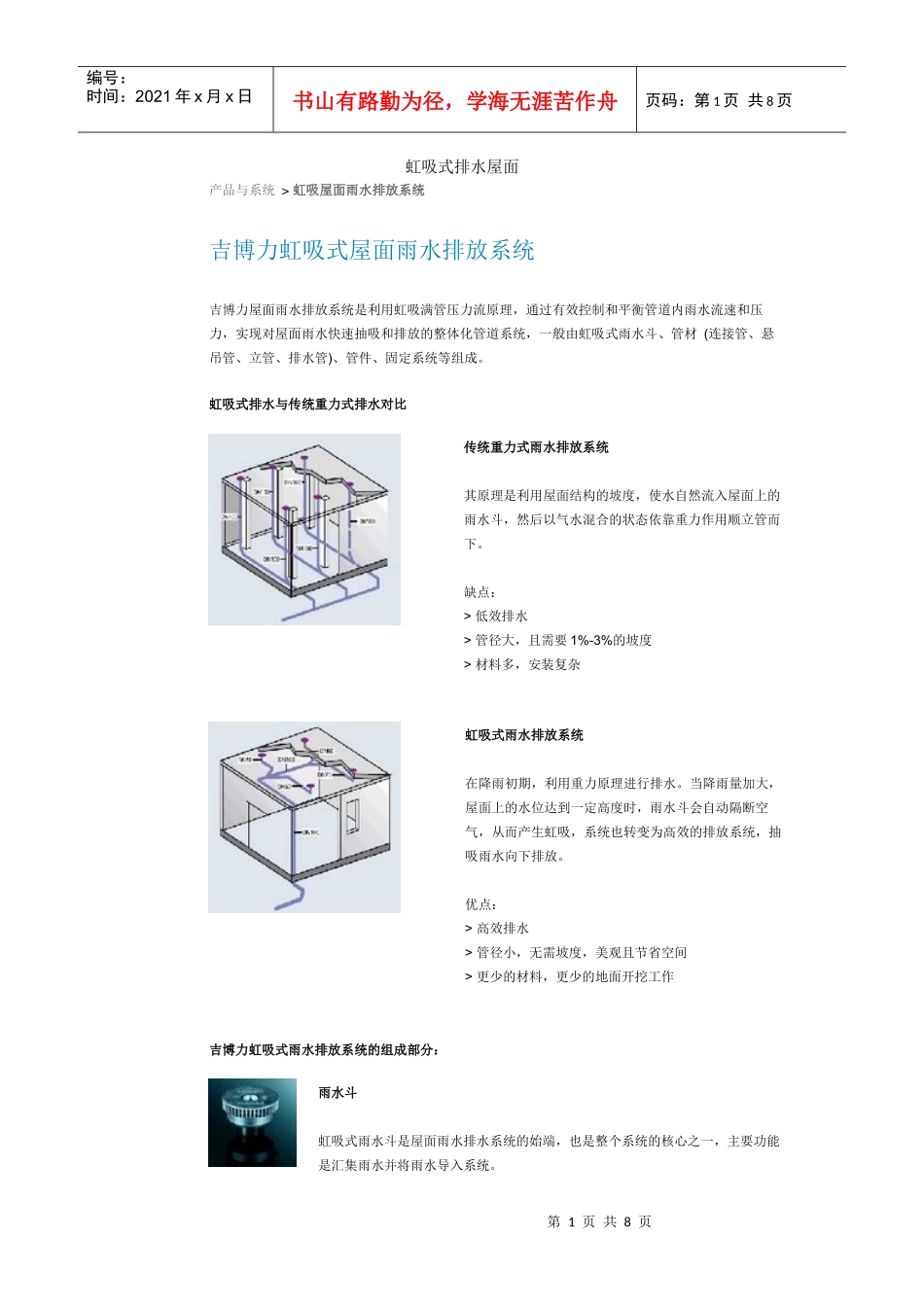

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页虹吸式排水屋面产品与系统>虹吸屋面雨水排放系统吉博力虹吸式屋面雨水排放系统吉博力屋面雨水排放系统是利用虹吸满管压力流原理，通过有效控制和平衡管道内雨水流速和压力，实现对屋面雨水快速抽吸和排放的整体化管道系统，一般由虹吸式雨水斗、管材(连接管、悬吊管、立管、排水管)、管件、固定系统等组成。虹吸式排水与传统重力式排水对比传统重力式雨水排放系统其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以气水混合的状态依靠重力作用顺立管而下。缺点：>低效排水>管径大，且需要1%-3%的坡度>材料多，安装复杂虹吸式雨水排放系统在降雨初期，利用重力原理进行排水。当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。优点：>高效排水>管径小，无需坡度，美观且节省空间>更少的材料，更少的地面开挖工作吉博力虹吸式雨水排放系统的组成部分：雨水斗虹吸式雨水斗是屋面雨水排水系统的始端，也是整个系统的核心之一，主要功能是汇集雨水并将雨水导入系统。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页>查看HDPE管道系统HDPE（高密度聚乙烯）是一种性能卓越的环保型排水管材，在欧洲发达国家已成为屋面雨水排放管道及建筑内污废水排放管道材料的首选>查看紧固系统通过安装紧固系统，虹吸管道无需直接与屋面相连，大大减少了屋面或楼层接触点的数量。>查看水力计算对于虹吸式屋面雨水排放系统而言，系统的设计是重中之重。精确的水力计算是雨水排放系统获得虹吸作用的要素。材料介绍压型金属屋面系统常用的是铝锰镁合金3004和3005，这两种合金中除了含锰（1.0-1.5%）以外，还添加了一定量的镁金属，使得抗拉强度、屈服强第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页度和延展性都得到了提高，非常适用于屋面系统所用的卷边和滚压设备的加工。铝镁锰合金基材板可分为非涂漆类和涂漆类的应用，非涂漆类:最为常用的有光面、锤纹处理方法。光面铝合金是铝合金板材的基本状态，而板材表面经过处理后形成锤纹表面，可以有效地减轻光污染，适当地调改材料的机械性能，增加材料的性价比。涂漆类:多采用PVDF氟碳漆，PVDF是一种高分子有机树脂，化学名称为聚偏二氟乙烯，由于其中氢、氟和碳原子排列结构非常稳定，使得PVDF具有良好的抗紫外线性能。产品主要特性：设计先进、经济、合理，保温隔热、隔音降噪；优越的防水性能和良好的空气渗透性能；成熟的防雷系统设计；屋面可设置采光天窗、自动开启消防排烟窗；屋面板允许在温差下延伸、移动，每件板纵向长度不限；自然循环通风，长寿命，抗腐蚀；季候适应性好；防火性能已通过欧洲的防火实验，等级为AA级；可以承受较大荷载；移动式机械设备现场加工，安装快速、简洁。化学成份极限值(in%)第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页铝合金强度和延展率等机械性能最低要求可参照美国铝业协会规范AA和欧洲标准EN1396。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页典型物理性能(AA3004铝合金)表面处理:锤纹第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页锤纹板型工程应用PVDF氟碳第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页PVDF氟碳板型工程应用第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页
