经纬十一道街人防及商服工程施工组织设计VIP免费

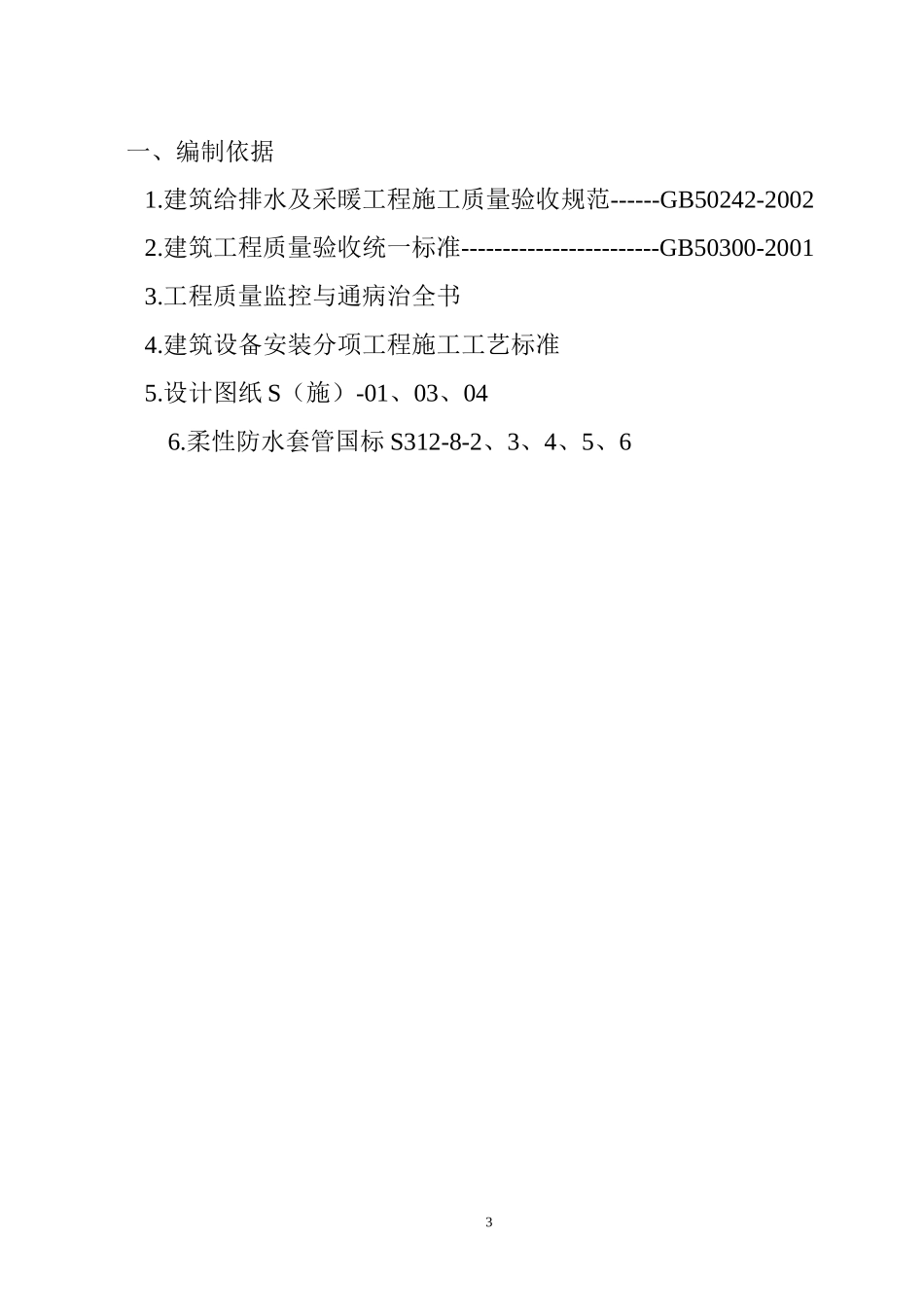

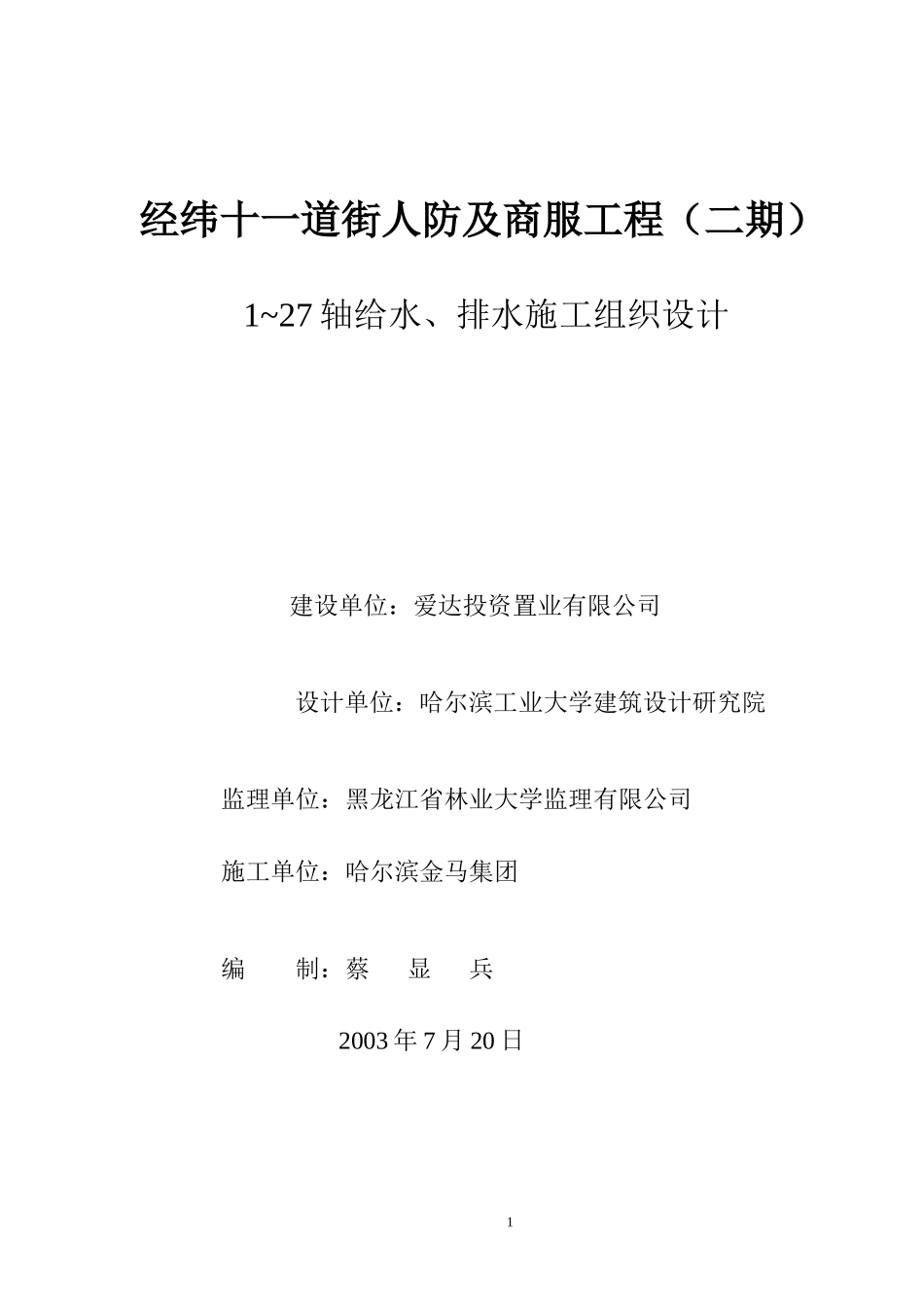

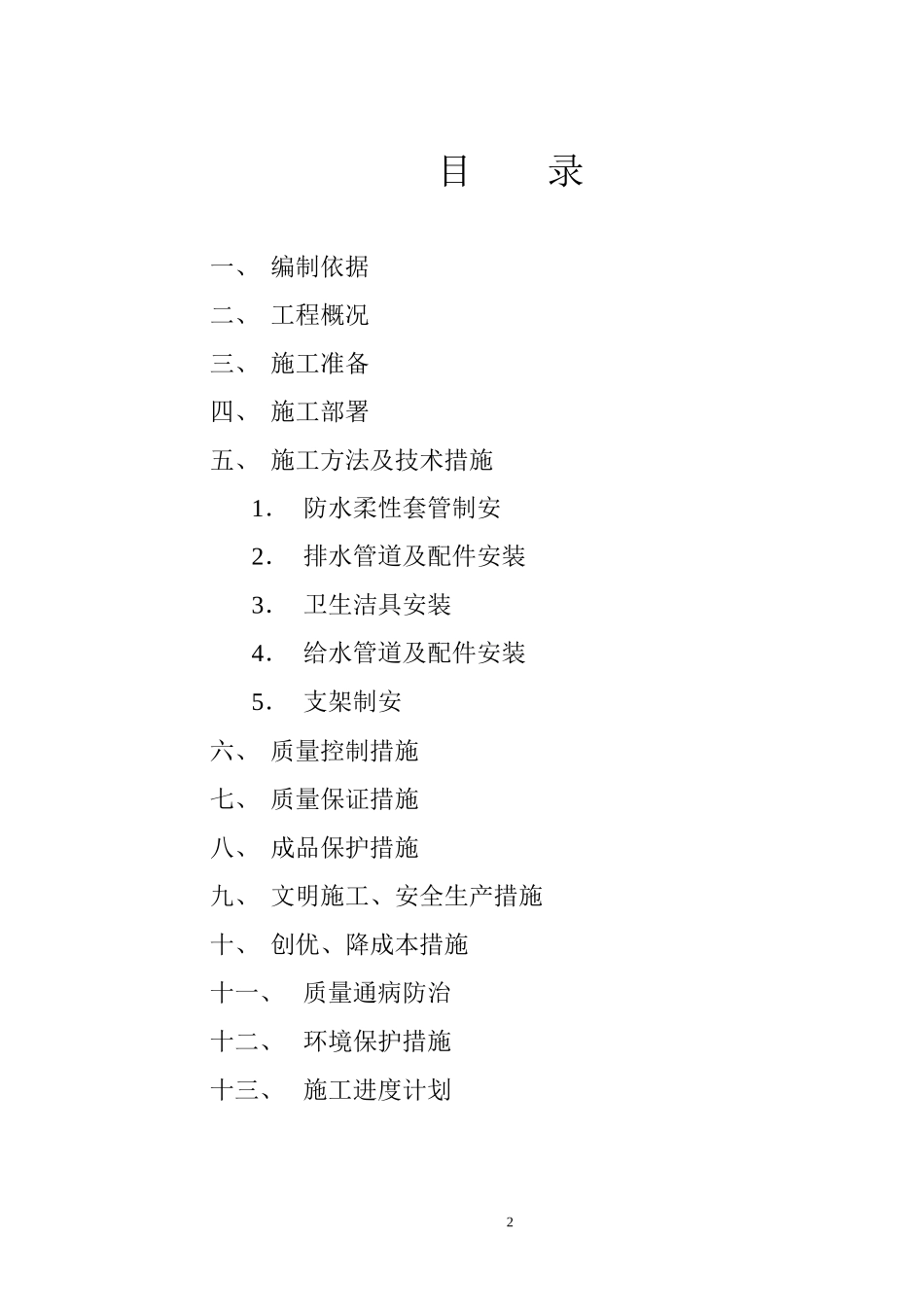

经纬十一道街人防及商服工程（二期）1~27轴给水、排水施工组织设计建设单位：爱达投资置业有限公司设计单位：哈尔滨工业大学建筑设计研究院监理单位：黑龙江省林业大学监理有限公司施工单位：哈尔滨金马集团编制：蔡显兵2003年7月20日1目录一、编制依据二、工程概况三、施工准备四、施工部署五、施工方法及技术措施1．防水柔性套管制安2．排水管道及配件安装3．卫生洁具安装4．给水管道及配件安装5．支架制安六、质量控制措施七、质量保证措施八、成品保护措施九、文明施工、安全生产措施十、创优、降成本措施十一、质量通病防治十二、环境保护措施十三、施工进度计划2一、编制依据1.建筑给排水及采暖工程施工质量验收规范------GB50242-20022.建筑工程质量验收统一标准------------------------GB50300-20013.工程质量监控与通病治全书4.建筑设备安装分项工程施工工艺标准5.设计图纸S（施）-01、03、046.柔性防水套管国标S312-8-2、3、4、5、63二、工程概况经纬十一道街人防及商服工程，由哈尔滨市爱达投资置业有限公司投资兴建，位于哈尔滨市经纬十一道街原车辆厂院内。建筑面积13000平方米，地下一层为商业街，战时大部分为物资仓库，少部分为人员隐蔽所。1.给排水系统工程包括以下几个子分部、分项工程子分部工程分项工程中各系统室内给水系统给水管道及配件安装室内排水雨水压力系统室内排水管道及配件安装卫生器具安装卫生器具及给水配件安装卫生器具排水管道安装2.管材选用所用系统管材种类连接方式生活给水系统塑衬钢管DN≤100丝接连接室内污水排水系统离心铸铁管不锈钢管箍柔性连接压力排水系统焊接钢管焊接连接三、施工准备为了保证施工中人、材、物能达到最高效率和使用效率，因此我们在施工准备阶段做好以下五项准备工作。41.技术准备1.1技术人员提出施工工艺方法，和以往施工过程中出现的问题，在该工程中如何避免，使工程质量一次成就，保证施工进度计划进行。1.2汇同其它专业技术人员进行综合审图，将专业间相互影响的问题及早提出并整理好，不能自己解决的问题待图纸会审时提出解决并整理做好记录。2.对设备材料进行选用和调研对选用的设备和材料，进行市场调研以保证在施工过程中能及时充分的供应，保证质量和进度。3.对使用机具的配备和准备按技术人员提出的机具种类，数量进行准备，并对机具的性能进行严格试验，试验证明该机具运行完好方可投入使用。4.对施工人员进场施工的劳保用品，消防用品等所需物品的准备和购买。5.对资料、规范、图集的准备施工前认真学习新规范，熟练掌握规范中各项要求，结合设计图纸中所要求各分项的国家标准图集，精心安排写好施工方案，报请审批后以备施工。6.对职工进场后进行安全教育职工进场后，必须进行安全教育及安全知识培训，经考核合格后方可进场施工。5四、施工部署1.组织机构项目经理：孙宝良技术负责人：韩峰水、暖工长：缪永山经济核算吴士丹水暖质检蔡显兵水暖技术韩峰水暖安全朱仁灿材料管理许映泉水暖班组水卫专业由项目经理部进行统一组织协调。组成一支专业技术能6力强，施工经验丰富，各工种操作技能过硬的专业安装队。2.机具部署为了保证工期顺利进行，且使机具得到较高的利用率，根据本工程量及施工流程部署，安排本工程需以下机具，其它施工中所需工具、量具均由施工班组自行配备。机具种类套丝机砂轮锯电焊机砂轮机台钻手电钻电锤台数22111213、给、排水检验批的划分（一）给水系统：１、管道安装一个系统为一个检验批（或辖区内相连的一个系统为一个检验批）。卫生间内给水支管为一个检验批。（二）排水系统１、管道安装一个集水坑所带系统为一个检验批。一个强排系统为个检验批。卫生间排水管道为一个检验批。一个通气管系统为一个检验批。２、设备、每集水坑泵组为一个检验批。（三）卫生器具１、卫生器具及给水配件安装：一个卫生间为一个检验批。7２、卫生器具排水管道配件安装：一个卫生间为一个检验批。工程量一览表序号材料名称单位数量1焊接钢管DN150M2002套管DN40M503塑衬钢管DN70M1004离心铸铁管DN150M8985污水泵台456蹲便器套157地漏DN100个808小便斗个34.施工工期部署8施工准备---------------...
