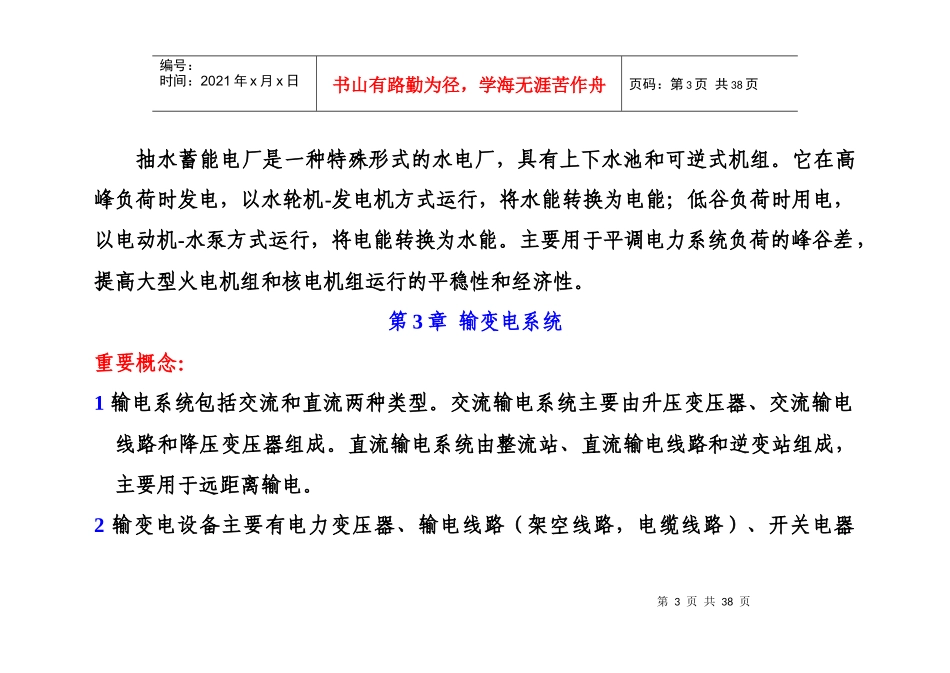

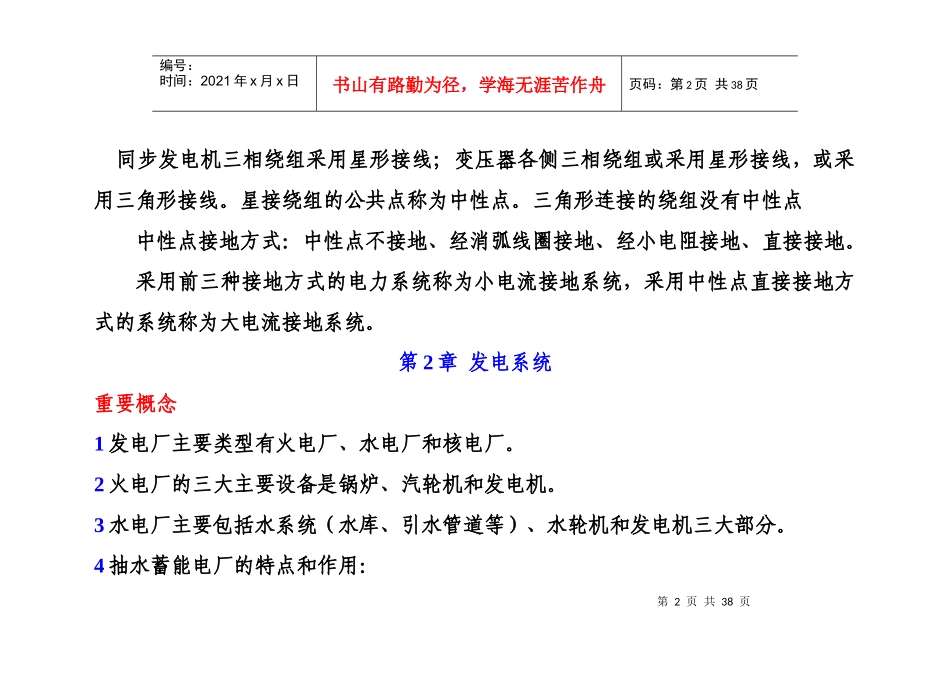

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页《电力工程基础》课程要点和综合练习试卷题型：填空题、选择题、判断题、简答题和计算题。第12章不作要求。第1章绪论重要概念：1电力系统是由发电机、电力网和用电设备组成，而电力网由变压器和输电线路组成。2对电力系统的基本要求：电力充足，供电可靠，电能质量良好，运行经济，环保。3电能的质量指标主要包括电压、频率和波形三个方面。4电力系统额定电压等级：3，6，10，35，110，220，330，500，750，1000千伏5中性点接地方式：第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页同步发电机三相绕组采用星形接线；变压器各侧三相绕组或采用星形接线，或采用三角形接线。星接绕组的公共点称为中性点。三角形连接的绕组没有中性点中性点接地方式：中性点不接地、经消弧线圈接地、经小电阻接地、直接接地。采用前三种接地方式的电力系统称为小电流接地系统，采用中性点直接接地方式的系统称为大电流接地系统。第2章发电系统重要概念1发电厂主要类型有火电厂、水电厂和核电厂。2火电厂的三大主要设备是锅炉、汽轮机和发电机。3水电厂主要包括水系统（水库、引水管道等）、水轮机和发电机三大部分。4抽水蓄能电厂的特点和作用：第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页抽水蓄能电厂是一种特殊形式的水电厂，具有上下水池和可逆式机组。它在高峰负荷时发电，以水轮机-发电机方式运行，将水能转换为电能；低谷负荷时用电，以电动机-水泵方式运行，将电能转换为水能。主要用于平调电力系统负荷的峰谷差，提高大型火电机组和核电机组运行的平稳性和经济性。第3章输变电系统重要概念：1输电系统包括交流和直流两种类型。交流输电系统主要由升压变压器、交流输电线路和降压变压器组成。直流输电系统由整流站、直流输电线路和逆变站组成，主要用于远距离输电。2输变电设备主要有电力变压器、输电线路（架空线路，电缆线路）、开关电器第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页（断路器，隔离开关等）和互感器（电压互感器，电流互感器）等。3电力变压器用于升高或降低电压，有双绕组变压器、三绕组变压器等。4高压输电较低压输电的输电损较小。5架空线路的基本部分包括导线、避雷线、杆塔、绝缘子及金具等。6断路器用于断开或闭合正常工作电流和短路电流，具有灭弧功能。7隔离开关不能用于断开或闭合正常工作电流和短路电流。8电压互感器的二次绕组不能短路，以免烧损。9电流互感器的二次绕组不能开路，以免出现过电压。第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页10发电厂、变电所一次设备连接形式称为电气主接线。主接线形式有单母线接线、单母线分段接线、单母分段加旁路母线接线、双母线接线、双母线分段接线、双母分段带旁路母线、桥型接线和3/2接线等。11单母线形式的主接线当负荷出线母线侧隔离开关检修时将导致全厂或全所停电，供电可靠性较低。12按是否露天布置，配电装置分为室内和室外两种类型。13室外配电装置按母线下方设备布置的特点分为高型、中型和低型，其中中型配电装置应用较多。中型配电装置的母线下方布置有母线隔离开关，但不布置断路器。第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页分析练习：1单母线接线的特点和典型操作步骤。(1)单母线接线的结构：进线回路：电源进线；出线回路：负荷出线WL；汇流母线W：进出线回路的中间环节,汇集和分配电能；断路器QF：开断、闭合负荷电流和开断故障电流；隔离开关QS：1）母线刀闸/线路刀闸----线路停运后隔开电源，检修线路或断路器时，形成明显“断点”；（2）接地刀闸----在隔开电源后、检修线路或设备前将其合上，使线路与地等电位，以确保检修人员安全。第7页共38页第6页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共38页...
