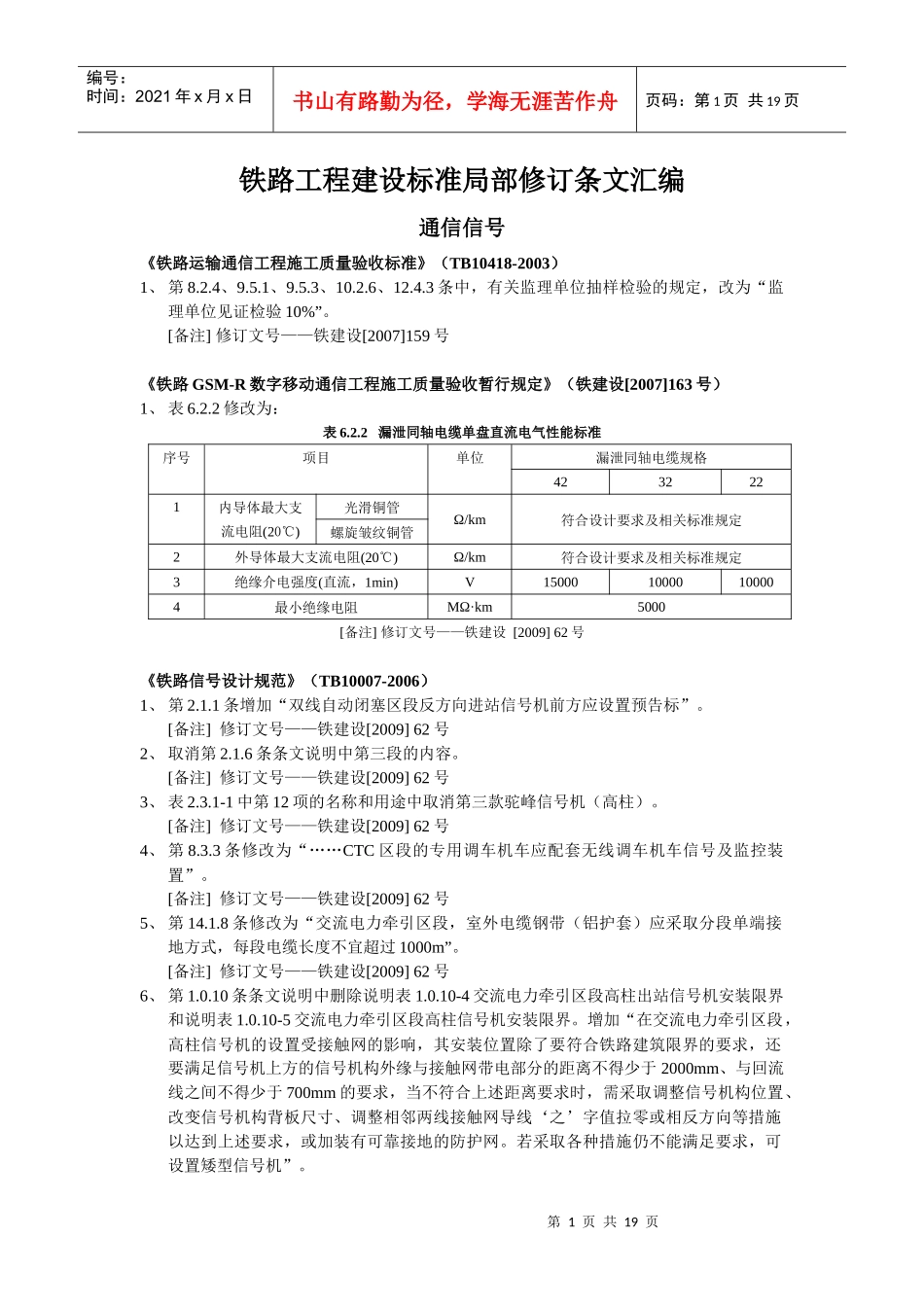

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页铁路工程建设标准局部修订条文汇编通信信号《铁路运输通信工程施工质量验收标准》（TB10418-2003）1、第8.2.4、9.5.1、9.5.3、10.2.6、12.4.3条中，有关监理单位抽样检验的规定，改为“监理单位见证检验10%”。[备注]修订文号——铁建设[2007]159号《铁路GSM-R数字移动通信工程施工质量验收暂行规定》（铁建设[2007]163号）1、表6.2.2修改为：表6.2.2漏泄同轴电缆单盘直流电气性能标准序号项目单位漏泄同轴电缆规格4232221内导体最大支流电阻(20℃)光滑铜管Ω/km符合设计要求及相关标准规定螺旋皱纹铜管2外导体最大支流电阻(20℃)Ω/km符合设计要求及相关标准规定3绝缘介电强度(直流，1min)V1500010000100004最小绝缘电阻MΩ·km5000[备注]修订文号——铁建设[2009]62号《铁路信号设计规范》（TB10007-2006）1、第2.1.1条增加“双线自动闭塞区段反方向进站信号机前方应设置预告标”。[备注]修订文号——铁建设[2009]62号2、取消第2.1.6条条文说明中第三段的内容。[备注]修订文号——铁建设[2009]62号3、表2.3.1-1中第12项的名称和用途中取消第三款驼峰信号机（高柱）。[备注]修订文号——铁建设[2009]62号4、第8.3.3条修改为“……CTC区段的专用调车机车应配套无线调车机车信号及监控装置”。[备注]修订文号——铁建设[2009]62号5、第14.1.8条修改为“交流电力牵引区段，室外电缆钢带（铝护套）应采取分段单端接地方式，每段电缆长度不宜超过1000m”。[备注]修订文号——铁建设[2009]62号6、第1.0.10条条文说明中删除说明表1.0.10-4交流电力牵引区段高柱出站信号机安装限界和说明表1.0.10-5交流电力牵引区段高柱信号机安装限界。增加“在交流电力牵引区段，高柱信号机的设置受接触网的影响，其安装位置除了要符合铁路建筑限界的要求，还要满足信号机上方的信号机构外缘与接触网带电部分的距离不得少于2000mm、与回流线之间不得少于700mm的要求，当不符合上述距离要求时，需采取调整信号机构位置、改变信号机构背板尺寸、调整相邻两线接触网导线‘之’字值拉零或相反方向等措施以达到上述要求，或加装有可靠接地的防护网。若采取各种措施仍不能满足要求，可设置矮型信号机”。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页[备注]修订文号——铁建设[2009]62号7、第15.1.1条修改为“车站信号设备用房应设有电缆井或电缆引入室、机械室（含机房、电源及继电器等）。信号机械室的净高应满足设备安装及正常维护的需要，并不宜大于3.2m”[备注]修订文号——铁建设[2008]147号《铁路驼峰信号设计规范》（TB10069-2000）1、第3.1.11条第1款改为“驼峰辅助信号机及驼峰复示信号机，均采用色灯双机构的高柱信号机，灯光排列三显示区段为黄、绿、红、白，四显示段为绿、红、黄、白，驼峰复示信号机在机构上带方形背板以示区别”。[备注]修订文号——铁建设[2009]62号2、第6.4.4条改为“信号机械室（含机房、电源及继电器等）应考虑防尘、防潮、防震、防火、防鼠等要求，设备间的相互位置应引线方便、配线最短、方便维护”。[备注]修订文号——铁建设[2009]62号3、表6.4.5中“距离要求”改为“净距离要求”。[备注]修订文号——铁建设[2009]62号《铁路信号站内联锁设计规范》（TB10071-2000）1、第2.1.5条改为“……四显示自动闭塞区段的进站信号机前方第一、二架通过信号机的机柱上，应分别涂三条、一条黑斜线”。[备注]修订文号——铁建设[2009]62号2、第2.1.8条改为“非自动闭塞区段，进站信号机为色灯信号机时，应设色灯预告信号机或接近信号机。进站信号机为臂板信号机时，宜设预告信号机。预告臂板信号机应采用电动臂板。遮断信号机和非自动闭塞区段通过信号机应装设预告信号机。列车运行速度不超过120km/h的线路，预告信号机与其主体信号机的安装距离不得小于800m；当预告信号机的显示距离不足400m时，其安装距离不得小于1000m”。[备注]修订文号——铁建设[2009]62号3、第2.3.1条改为“色灯信号的机构、灯光配列方式和用途，应符合《铁路信号设...
