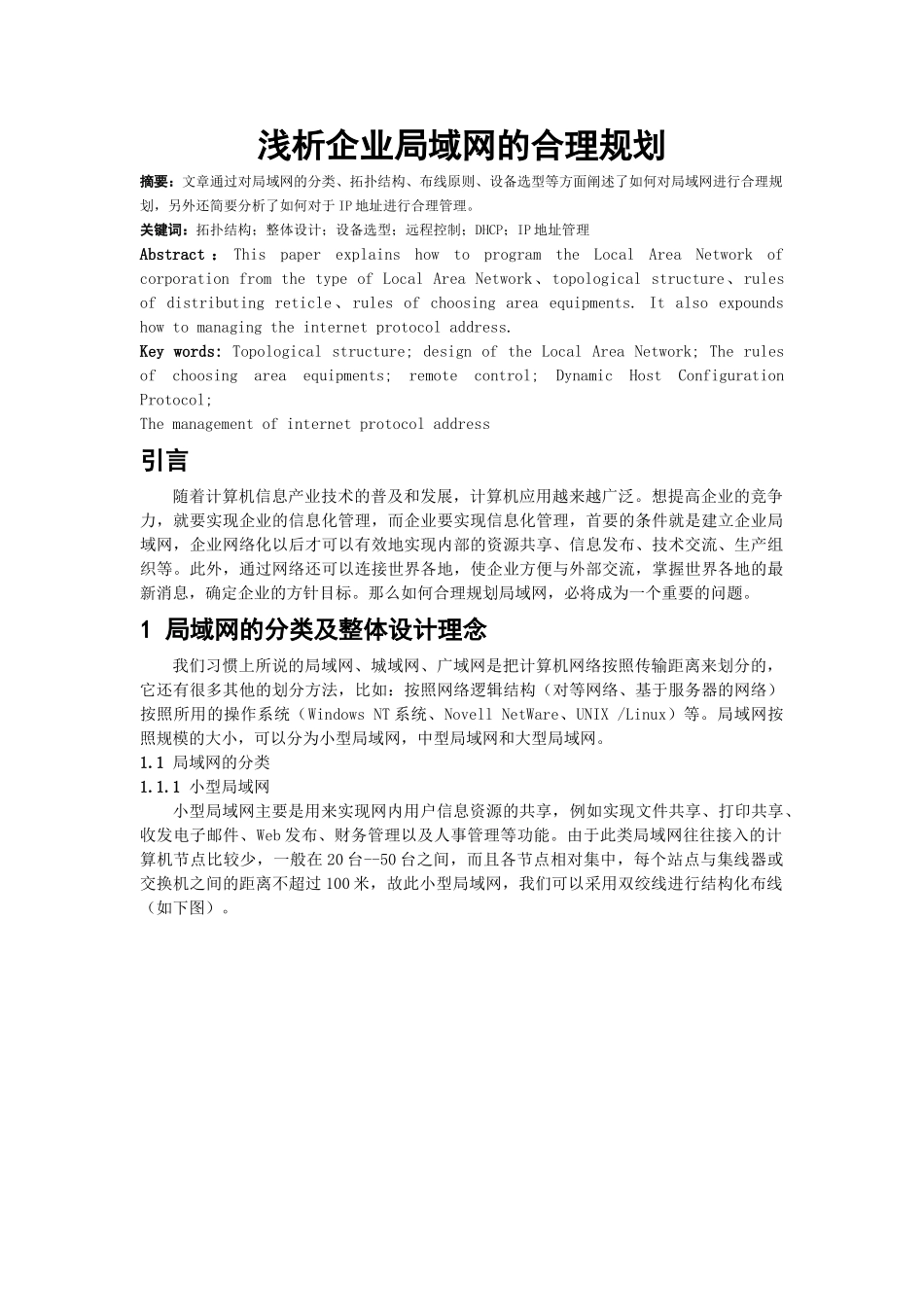

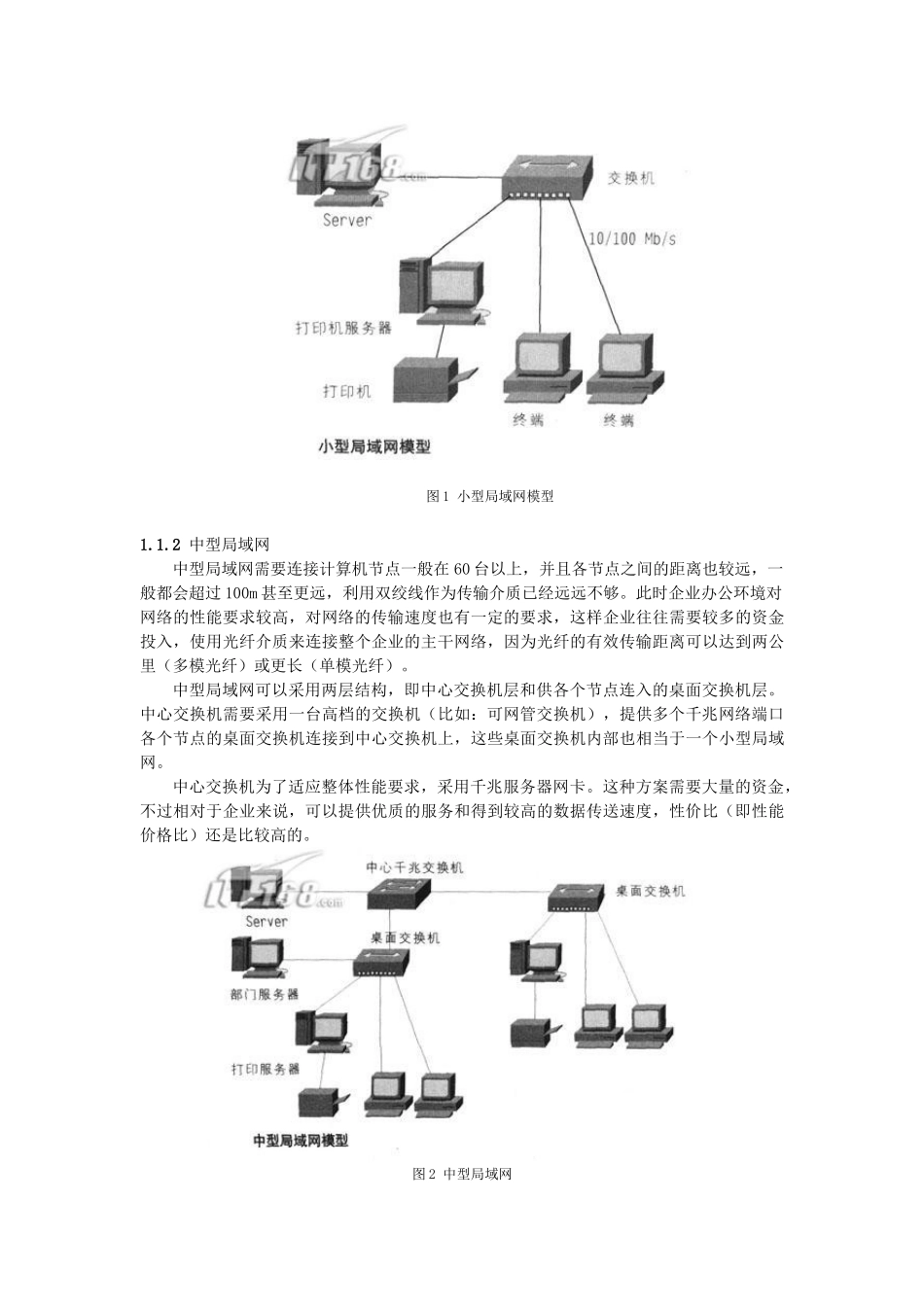

浅析企业局域网的合理规划摘要:文章通过对局域网的分类、拓扑结构、布线原则、设备选型等方面阐述了如何对局域网进行合理规划,另外还简要分析了如何对于IP地址进行合理管理。关键词:拓扑结构;整体设计;设备选型;远程控制;DHCP;IP地址管理Abstract:ThispaperexplainshowtoprogramtheLocalAreaNetworkofcorporationfromthetypeofLocalAreaNetwork、topologicalstructure、rulesofdistributingreticle、rulesofchoosingareaequipments.Italsoexpoundshowtomanagingtheinternetprotocoladdress.Keywords:Topologicalstructure;designoftheLocalAreaNetwork;Therulesofchoosingareaequipments;remotecontrol;DynamicHostConfigurationProtocol;Themanagementofinternetprotocoladdress引言随着计算机信息产业技术的普及和发展,计算机应用越来越广泛。想提高企业的竞争力,就要实现企业的信息化管理,而企业要实现信息化管理,首要的条件就是建立企业局域网,企业网络化以后才可以有效地实现内部的资源共享、信息发布、技术交流、生产组织等。此外,通过网络还可以连接世界各地,使企业方便与外部交流,掌握世界各地的最新消息,确定企业的方针目标。那么如何合理规划局域网,必将成为一个重要的问题。1局域网的分类及整体设计理念我们习惯上所说的局域网、城域网、广域网是把计算机网络按照传输距离来划分的,它还有很多其他的划分方法,比如:按照网络逻辑结构(对等网络、基于服务器的网络)按照所用的操作系统(WindowsNT系统、NovellNetWare、UNIX/Linux)等。局域网按照规模的大小,可以分为小型局域网,中型局域网和大型局域网。1.1局域网的分类1.1.1小型局域网小型局域网主要是用来实现网内用户信息资源的共享,例如实现文件共享、打印共享、收发电子邮件、Web发布、财务管理以及人事管理等功能。由于此类局域网往往接入的计算机节点比较少,一般在20台--50台之间,而且各节点相对集中,每个站点与集线器或交换机之间的距离不超过100米,故此小型局域网,我们可以采用双绞线进行结构化布线(如下图)。图1小型局域网模型1.1.2中型局域网中型局域网需要连接计算机节点一般在60台以上,并且各节点之间的距离也较远,一般都会超过100m甚至更远,利用双绞线作为传输介质已经远远不够。此时企业办公环境对网络的性能要求较高,对网络的传输速度也有一定的要求,这样企业往往需要较多的资金投入,使用光纤介质来连接整个企业的主干网络,因为光纤的有效传输距离可以达到两公里(多模光纤)或更长(单模光纤)。中型局域网可以采用两层结构,即中心交换机层和供各个节点连入的桌面交换机层。中心交换机需要采用一台高档的交换机(比如:可网管交换机),提供多个千兆网络端口各个节点的桌面交换机连接到中心交换机上,这些桌面交换机内部也相当于一个小型局域网。中心交换机为了适应整体性能要求,采用千兆服务器网卡。这种方案需要大量的资金,不过相对于企业来说,可以提供优质的服务和得到较高的数据传送速度,性价比(即性能价格比)还是比较高的。图2中型局域网1.1.3大型局域网大型局域网覆盖范围极广,必须采用性能优良、功能强大的设备才能保证整个系统稳定、安全、可靠地运行。大型局域网应该把高性能的网络通信作为性能需求的第一位,一般采用千兆以太网,中心交换机可选用高密度中心交换机。适宜采用两层结构或者三层结构。针对企业和公司局域网常用的连接方式有两种:集中式网络连接和分布式网络连接。集中式网络连接大多数中小型企业都采用较为集中的办公方式,即所有部门和人员都在同一座建筑内办公。由于网络的整体规模有限,局域网的覆盖范围不广,所以比较适合采用集中式网络如星型网和总线网。集中式中小型办公网中各个节点之间的连接距离通常小于100m,因此可以全部采用5类UTP双绞线进行布线,集中式网络通常包括网络中心和楼层设备间的两层结构。图3集中式企业局域网分布式网络连接分布式办公是指企业在一个较大的范围内具有多处办公地点,适合采用分布式网络连接方式。由于各个办公点间的连接距离通常大于100m,所以需要采用同轴电缆或光纤进行布线。分布...
