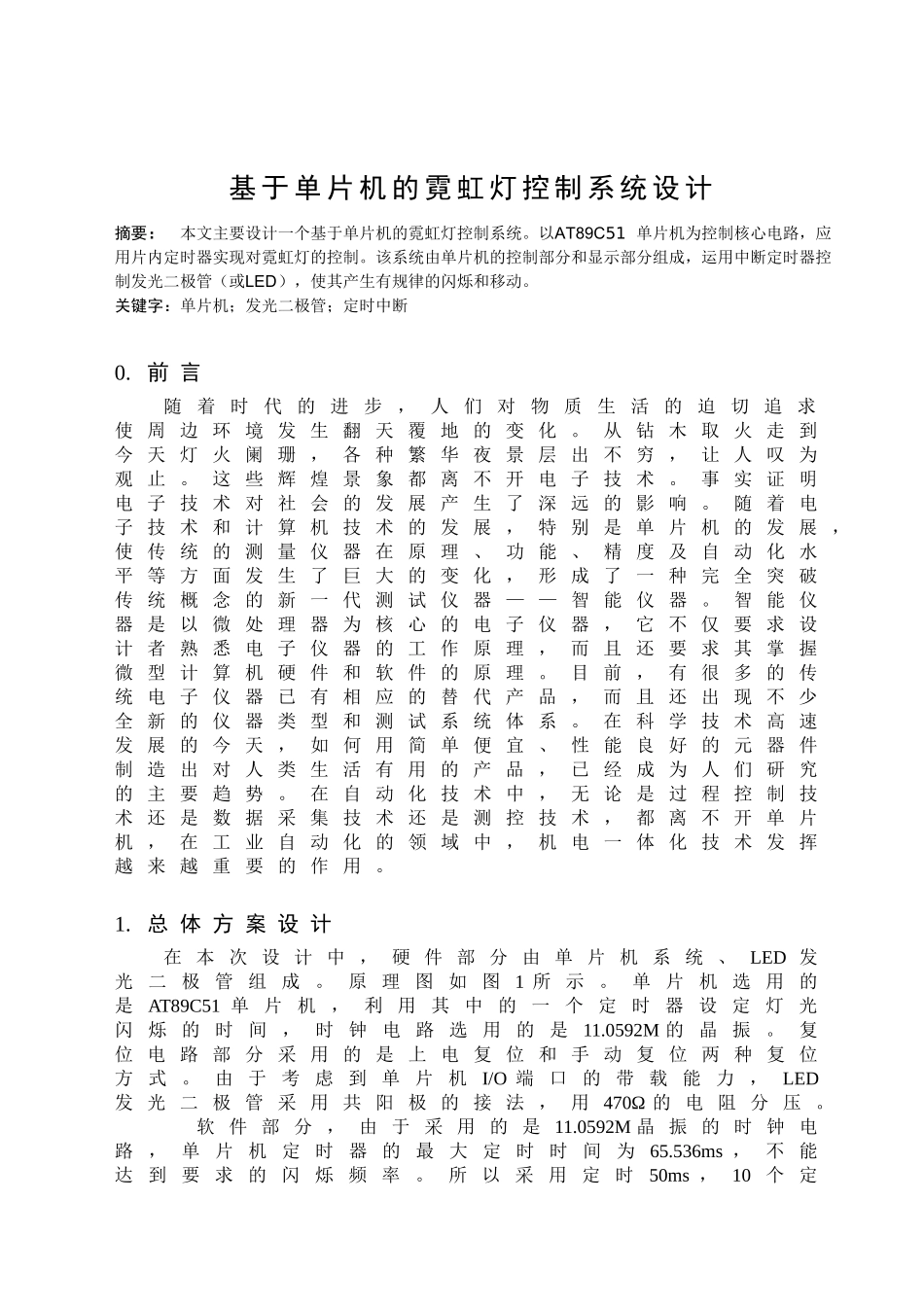

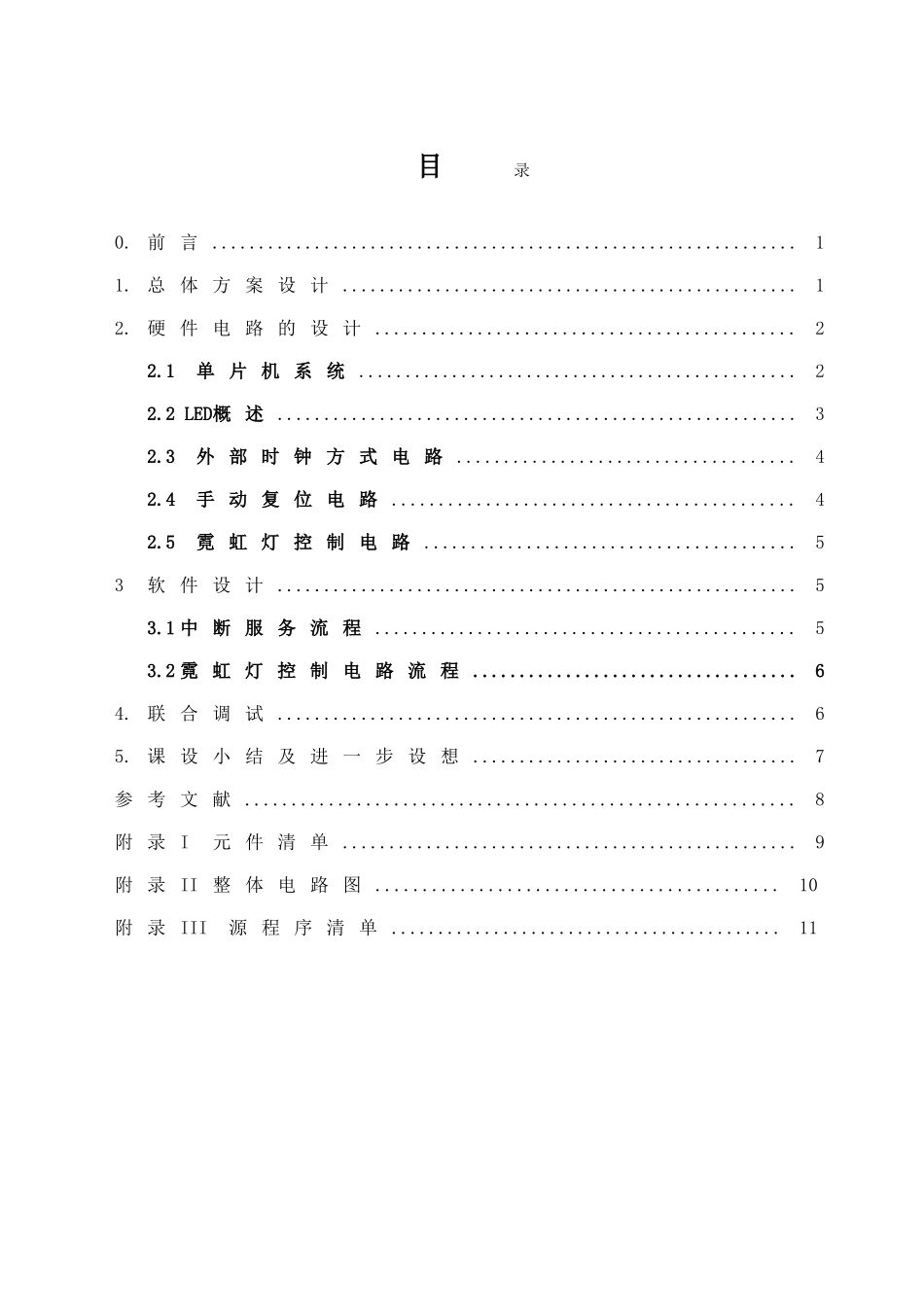

目录0.前言...............................................................11.总体方案设计.................................................12.硬件电路的设计.............................................22.1单片机系统...............................................22.2LED概述........................................................32.3外部时钟方式电路....................................42.4手动复位电路...........................................42.5霓虹灯控制电路........................................53软件设计........................................................53.1中断服务流程.............................................53.2霓虹灯控制电路流程...................................64.联合调试........................................................65.课设小结及进一步设想...................................7参考文献...........................................................8附录I元件清单.................................................9附录II整体电路图...........................................10附录III源程序清单..........................................11基于单片机的霓虹灯控制系统设计摘要：本文主要设计一个基于单片机的霓虹灯控制系统。以AT89C51单片机为控制核心电路，应用片内定时器实现对霓虹灯的控制。该系统由单片机的控制部分和显示部分组成，运用中断定时器控制发光二极管（或LED），使其产生有规律的闪烁和移动。关键字：单片机；发光二极管；定时中断0.前言随着时代的进步，人们对物质生活的迫切追求使周边环境发生翻天覆地的变化。从钻木取火走到今天灯火阑珊，各种繁华夜景层出不穷，让人叹为观止。这些辉煌景象都离不开电子技术。事实证明电子技术对社会的发展产生了深远的影响。随着电子技术和计算机技术的发展，特别是单片机的发展，使传统的测量仪器在原理、功能、精度及自动化水平等方面发生了巨大的变化，形成了一种完全突破传统概念的新一代测试仪器——智能仪器。智能仪器是以微处理器为核心的电子仪器，它不仅要求设计者熟悉电子仪器的工作原理，而且还要求其掌握微型计算机硬件和软件的原理。目前，有很多的传统电子仪器已有相应的替代产品，而且还出现不少全新的仪器类型和测试系统体系。在科学技术高速发展的今天，如何用简单便宜、性能良好的元器件制造出对人类生活有用的产品，已经成为人们研究的主要趋势。在自动化技术中，无论是过程控制技术还是数据采集技术还是测控技术，都离不开单片机，在工业自动化的领域中，机电一体化技术发挥越来越重要的作用。1.总体方案设计在本次设计中，硬件部分由单片机系统、LED发光二极管组成。原理图如图1所示。单片机选用的是AT89C51单片机，利用其中的一个定时器设定灯光闪烁的时间，时钟电路选用的是11.0592M的晶振。复位电路部分采用的是上电复位和手动复位两种复位方式。由于考虑到单片机I/O端口的带载能力，LED发光二极管采用共阳极的接法，用470Ω的电阻分压。软件部分，由于采用的是11.0592M晶振的时钟电路，单片机定时器的最大定时时间为65.536ms，不能达到要求的闪烁频率。所以采用定时50ms，10个定时中断灯光进行一次亮灭的跳变。并在每一次跳变时记录下灯闪烁的次数，通过对闪烁次数的判断，来进行对不同LED灯的亮灭的整体时序循环控制。图1单片机的霓虹灯控制电路原理图2.硬件电路的设计2.1单片机系统标准型89系列单片机是与MCS-51系列单片机兼容的。在内部含有4KB或8KB可重复编程的Flash存储器，可进行1000次擦写操作。全静态工作为0~33MHz，有3级程序存储器加密锁定，内含有128~256字节的RAM、32条可编程的I/O端口、2~3个16位定时器/计数器，6~8级中断，此外有通用串行接口、低电压空闲模式及掉电模式。AT89C51相当于将8051中的4KBROM换成相应数量的Flash存储器，其余结构、供电电压、引脚数量及封装均相同，使用时可直接替换。AT89C51在内部采用40条引脚的双列直插式封装，引脚排列如图2所示，内部结构原理...
