通过变电气主接线及高压配电装置设计论文VIP免费

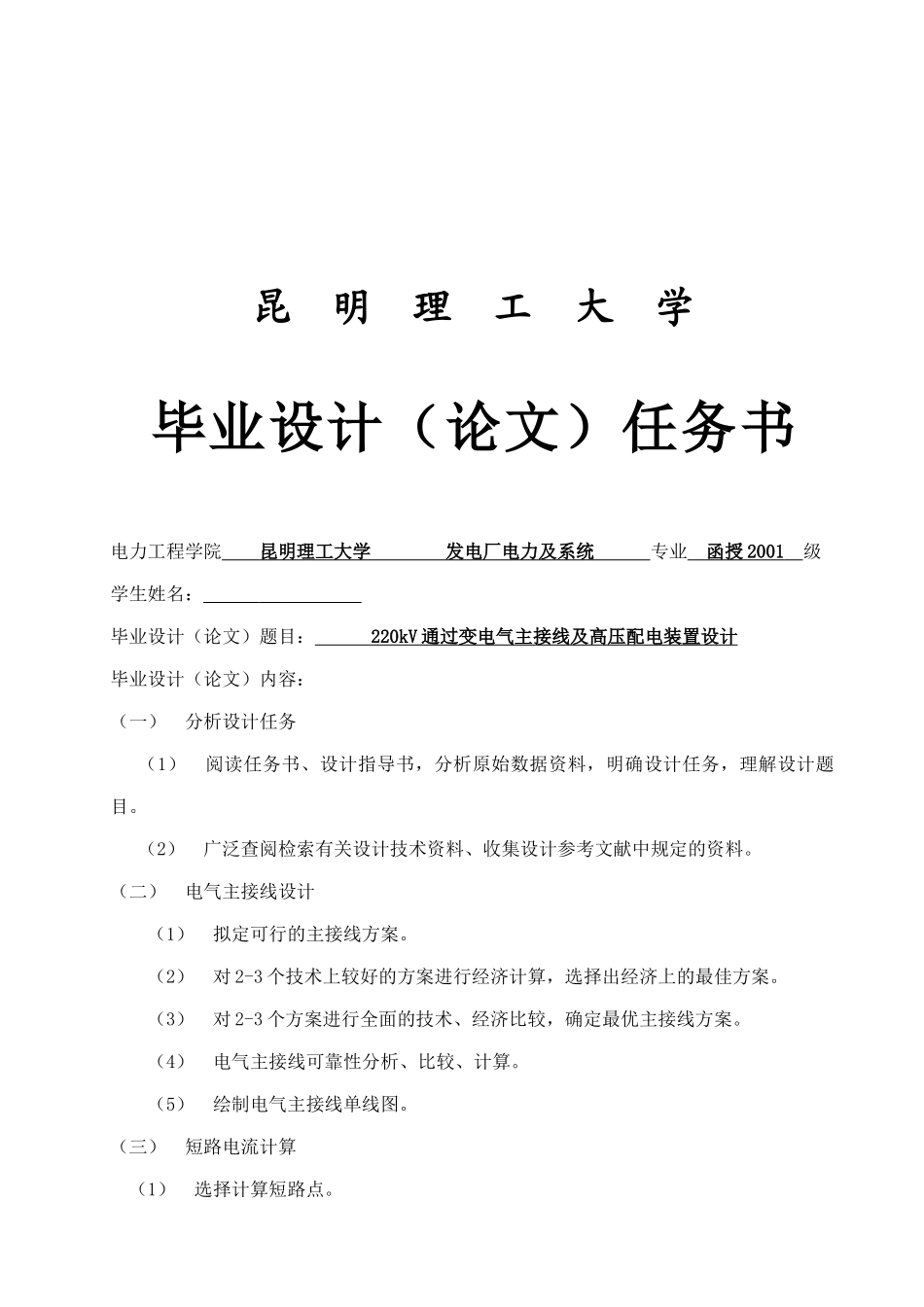

通过变电气主接线及高压配电装置设计论文_第1页
1/62

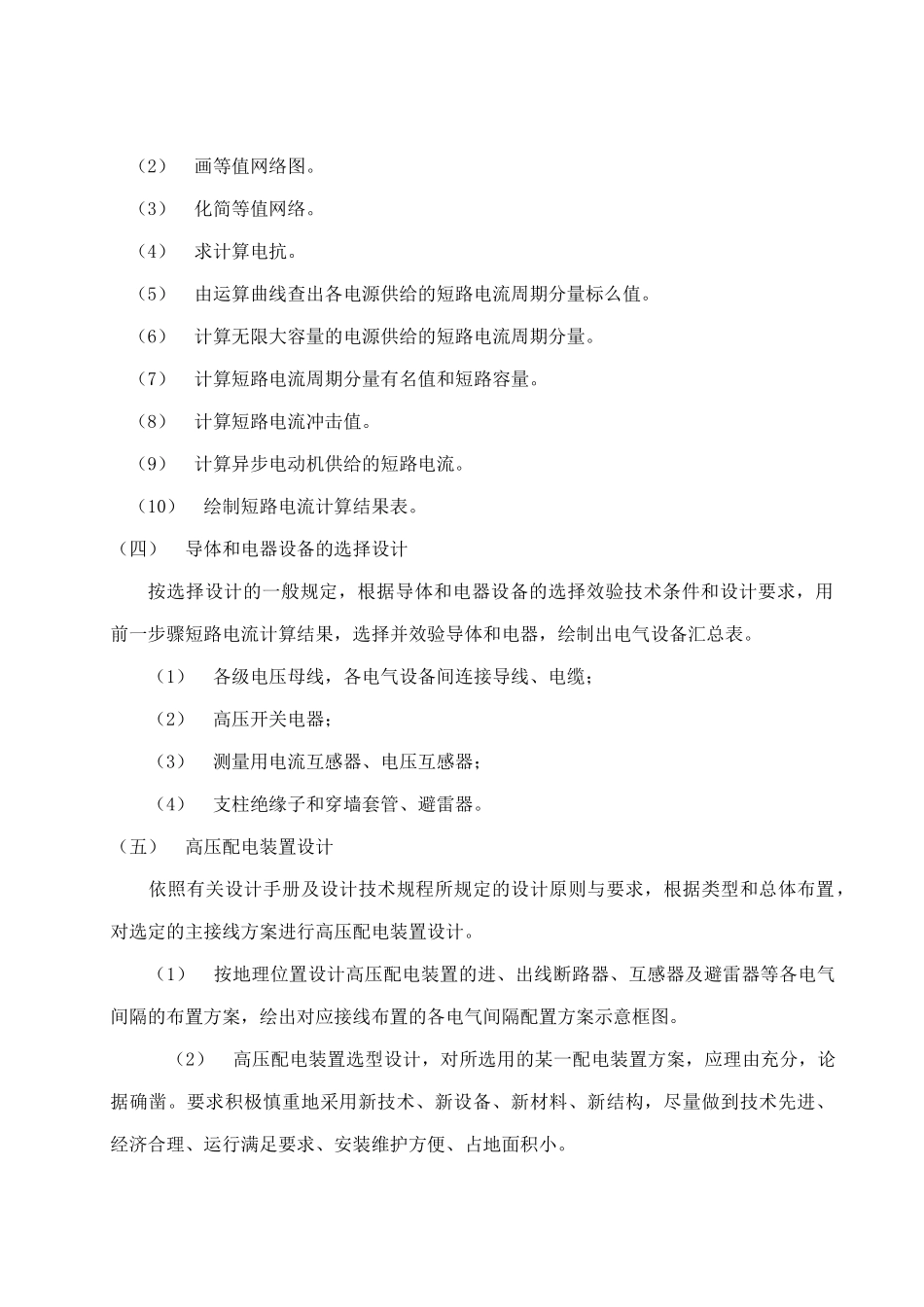

通过变电气主接线及高压配电装置设计论文_第2页
2/62

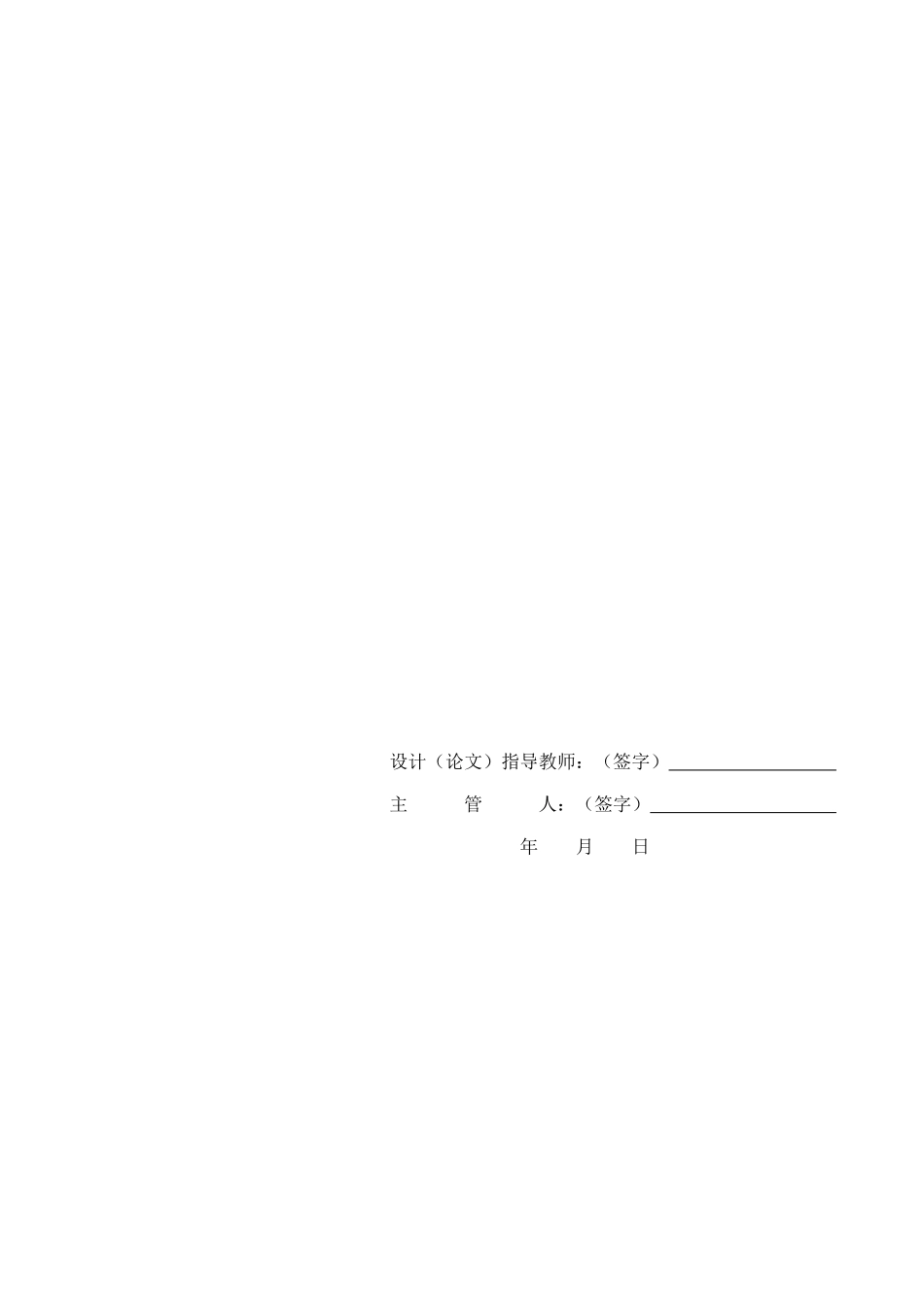

通过变电气主接线及高压配电装置设计论文_第3页
3/62
昆明理工大学毕业设计(论文)任务书电力工程学院昆明理工大学发电厂电力及系统专业函授2001级学生姓名:毕业设计(论文)题目:220kV通过变电气主接线及高压配电装置设计毕业设计(论文)内容:(一)分析设计任务(1)阅读任务书、设计指导书,分析原始数据资料,明确设计任务,理解设计题目。(2)广泛查阅检索有关设计技术资料、收集设计参考文献中规定的资料。(二)电气主接线设计(1)拟定可行的主接线方案。(2)对2-3个技术上较好的方案进行经济计算,选择出经济上的最佳方案。(3)对2-3个方案进行全面的技术、经济比较,确定最优主接线方案。(4)电气主接线可靠性分析、比较、计算。(5)绘制电气主接线单线图。(三)短路电流计算(1)选择计算短路点。(2)画等值网络图。(3)化简等值网络。(4)求计算电抗。(5)由运算曲线查出各电源供给的短路电流周期分量标么值。(6)计算无限大容量的电源供给的短路电流周期分量。(7)计算短路电流周期分量有名值和短路容量。(8)计算短路电流冲击值。(9)计算异步电动机供给的短路电流。(10)绘制短路电流计算结果表。(四)导体和电器设备的选择设计按选择设计的一般规定,根据导体和电器设备的选择效验技术条件和设计要求,用前一步骤短路电流计算结果,选择并效验导体和电器,绘制出电气设备汇总表。(1)各级电压母线,各电气设备间连接导线、电缆;(2)高压开关电器;(3)测量用电流互感器、电压互感器;(4)支柱绝缘子和穿墙套管、避雷器。(五)高压配电装置设计依照有关设计手册及设计技术规程所规定的设计原则与要求,根据类型和总体布置,对选定的主接线方案进行高压配电装置设计。(1)按地理位置设计高压配电装置的进、出线断路器、互感器及避雷器等各电气间隔的布置方案,绘出对应接线布置的各电气间隔配置方案示意框图。(2)高压配电装置选型设计,对所选用的某一配电装置方案,应理由充分,论据确凿。要求积极慎重地采用新技术、新设备、新材料、新结构,尽量做到技术先进、经济合理、运行满足要求、安装维护方便、占地面积小。设计(论文)指导教师:(签字)主管人:(签字)年月日目录摘要---------------------------------------------------------------1关键词---------------------------------------------------------------1毕业设计任务书---------------------------------------------------------2前言---------------------------------------------------------------3第一章变电所电气主接线设计-----------------------------------------41-1主接线方案选择比较确定------------------------------------------41-2主变压器选择----------------------------------------------------91-3站用电设计------------------------------------------------------10第二章短路电流计算----------------------------------------------------112-1短路电流计算概述-------------------------------------------------112-2短路电流计算过程-------------------------------------------------122-3短路电流计算结果表----------------------------------------------17第三章电器设备、导体选择及校验---------------------------------------173-1电器设备选择标准与技术条件---------------------------------------203-2断路器的选择与校验-----------------------------------------------203-3隔离刀闸的选择与校验---------------------------------------------243-4导体的选择与校验-------------------------------------------------273-5电流互感器、电压互感器的选择与校验-------------------------------323-6户外支柱绝缘子的选择与校验---------------------------------------383-7导体、电气设备的选择成果表-------------------------------------40第四章变电站配电装置设计--------------------------------------------41第五章防雷保护-------------------------------------------------------45第六章仪表及继电保护、自动装置的...
