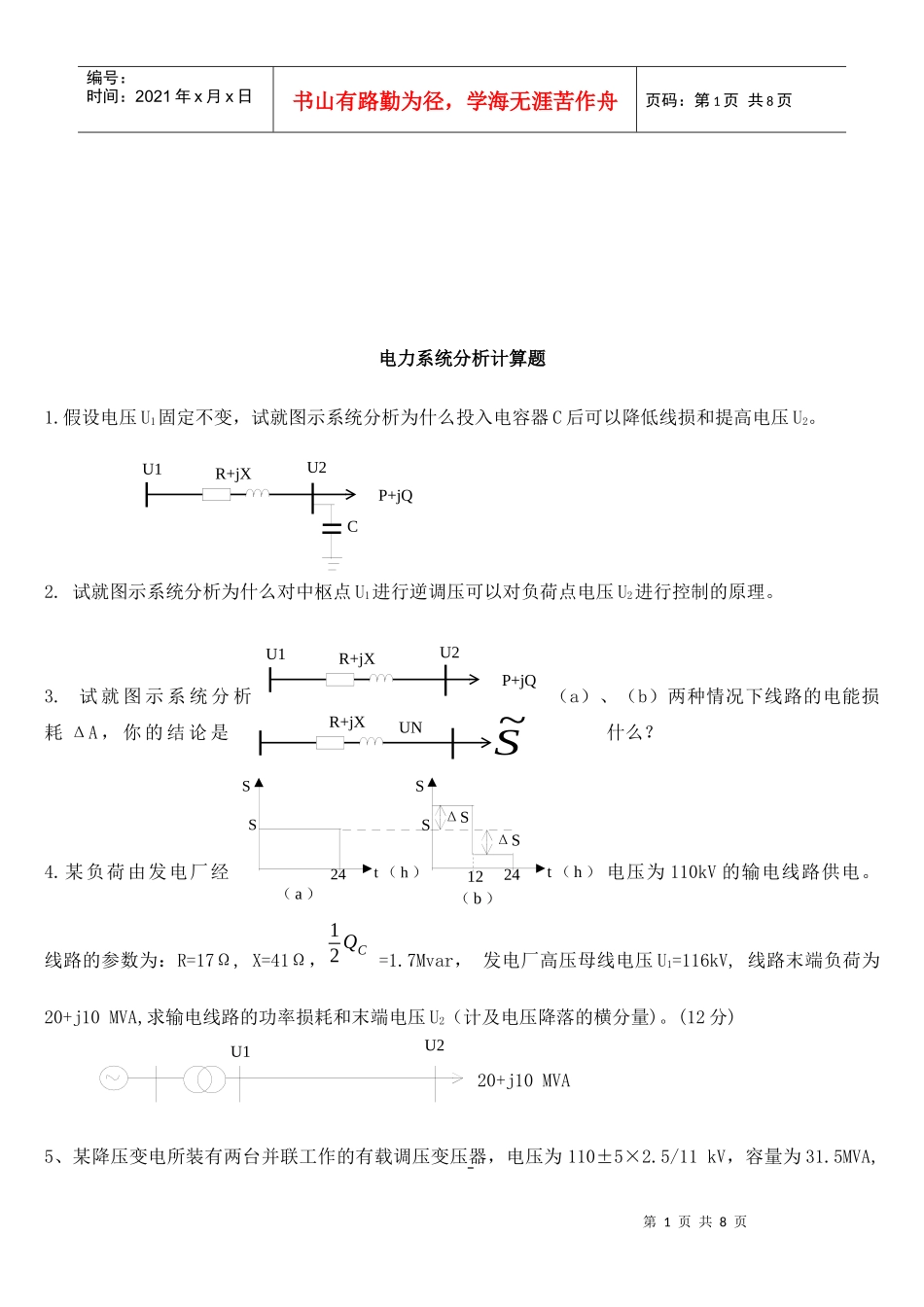

第1页共8页U1U2P+jQR+jXCU1U2P+jQR+jXUNS~R+jXSSt（h）24SSt（h）2412ΔSΔS（a）（b）20+j10MVAU2U1编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电力系统分析计算题1.假设电压U1固定不变，试就图示系统分析为什么投入电容器C后可以降低线损和提高电压U2。2.试就图示系统分析为什么对中枢点U1进行逆调压可以对负荷点电压U2进行控制的原理。3.试就图示系统分析（a）、（b）两种情况下线路的电能损耗ΔA，你的结论是什么？4.某负荷由发电厂经电压为110kV的输电线路供电。线路的参数为：R=17Ω,X=41Ω，12QC=1.7Mvar，发电厂高压母线电压U1=116kV,线路末端负荷为20+j10MVA,求输电线路的功率损耗和末端电压U2（计及电压降落的横分量)。(12分)5、某降压变电所装有两台并联工作的有载调压变压器，电压为110±5×2.5/11kV，容量为31.5MVA,第2页共8页第1页共8页T22T11SLMVAXXjEdG3013.013.01"2.,,.1.G1T1T2G2f（1，1）UK%=10.560MVAUK%=10.531.5MVA80kmX1=0.4Ω/kmX0=3.5X1MVAXXjEdG60125.0125.01".2,,.2.10.5kv10.5kv115kv110KVU2’U1110±4×2.5%/11KVP+jQ-jQc编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页已知最大负荷时:高压母线电压为103kV,两台变压器并列运行时的电压损耗为5.849kV,最小负荷时:高压母线电压为108.5kV,两台变压器并列运行时的电压损耗为2.631kV。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(12分)6.一双电源电力系统如下图所示，如在f点发生b、c两相接地短路,求故障点处故障相电流I.fb.(初始瞬间基波分量)（取SB=60MVA,UB为各电压级的平均额定电压）（13分）7.如下图所示，一个地区变电所，由双回110KV线路供电，变电所装两台容量均为31.5MVA、分接头为110±4×2.5%/11KV的变压器，已知每条线路的电抗为29.2Ω，每台变压器的电抗为40.4Ω(已归算到110KV侧),变电所低压母线归算到高压母线的电压在最大负荷时U2max=100.5KV,在最小负荷时U2min=107.5KV,变电所低压母线要求逆调压,试配合变压器变比的选择,确定采用下列无功补偿设备时的设备容量：（1）补偿设备为静电电容器(2)补偿设备为调相机。（不要求校验）（12分）第3页共8页第2页共8页05.02.03.01"02"11.XXXjEGG1T1T2G2f（1，1）1.0021XXX12.0021XXXX1=X2=0.3X0=0.703.015.025.01"0212.XXXjEG10.5KVT2220KV10KVGT1LT2EqP0PaPⅢPⅡ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页8.有一电力系统如下图所示，变压器T1和变压器T2的零序励磁电抗均为∞，若变压器T1高压母线b、c两相发生金属性接地短路,各元件参数如图中所示（折算到统一基准值）求故障点处的故障相电流I.fc。(初始瞬间基波分量)（13分）9.标出下图中变压器的额定电压。（4分）10.以简单电力系统为例，当电力线路终端发生短路故障切除一回输电线路。试用面积定则说明系统的暂态稳定问题，用阴影标出加速面积和减速面积。写出暂稳判据。第4页共8页第3页共8页aA2km4km4kmbB200+j200KVA300+j150KVAUUFMVAjSMVAjS20303040minmax(a)5.245.1jMVAj7.1176.0(b)121±2×2.5%/6.3KV115KV5.10%60dUMVA10134.0/105XXKMXkm回线路：60MVAUd%=10.5T1T2GLd（1）67.1."jEA（电源）bdc2km2km3km1kmMVAj35＋MVAj24＋MVAj23＋编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页11.有一额定电压为10KV的两端供电的均一网，线路长度及负荷注于图中r0=0.45/km,x0=0.345/km,试求当˙UA=10.5∠00kv,˙UB=10.4∠00kv时，电网的潮流分布并标出功率分点。（8分〕12.某发电厂升压变电所的接线如下图（a）所示，等值电路如下图（b）所示．已知最大和最小负荷时，其高压侧电压分别为117KV和115KV.若发电机UF给定为UFmax=6.3KV,UFmin=6KV.试选择变压器的分接头.(12分)13.如图所示,在d点发生单相短路时（U相），计算t=0秒时短路点d的短路电流及V相电压。已知元件参数在图上,计算时取SJ=100MVA,UJ=UP(12分）14.画出两相短路时的复合序网图。（3分）15.图示10KV环形电网，各段导线的排列方式及线...
