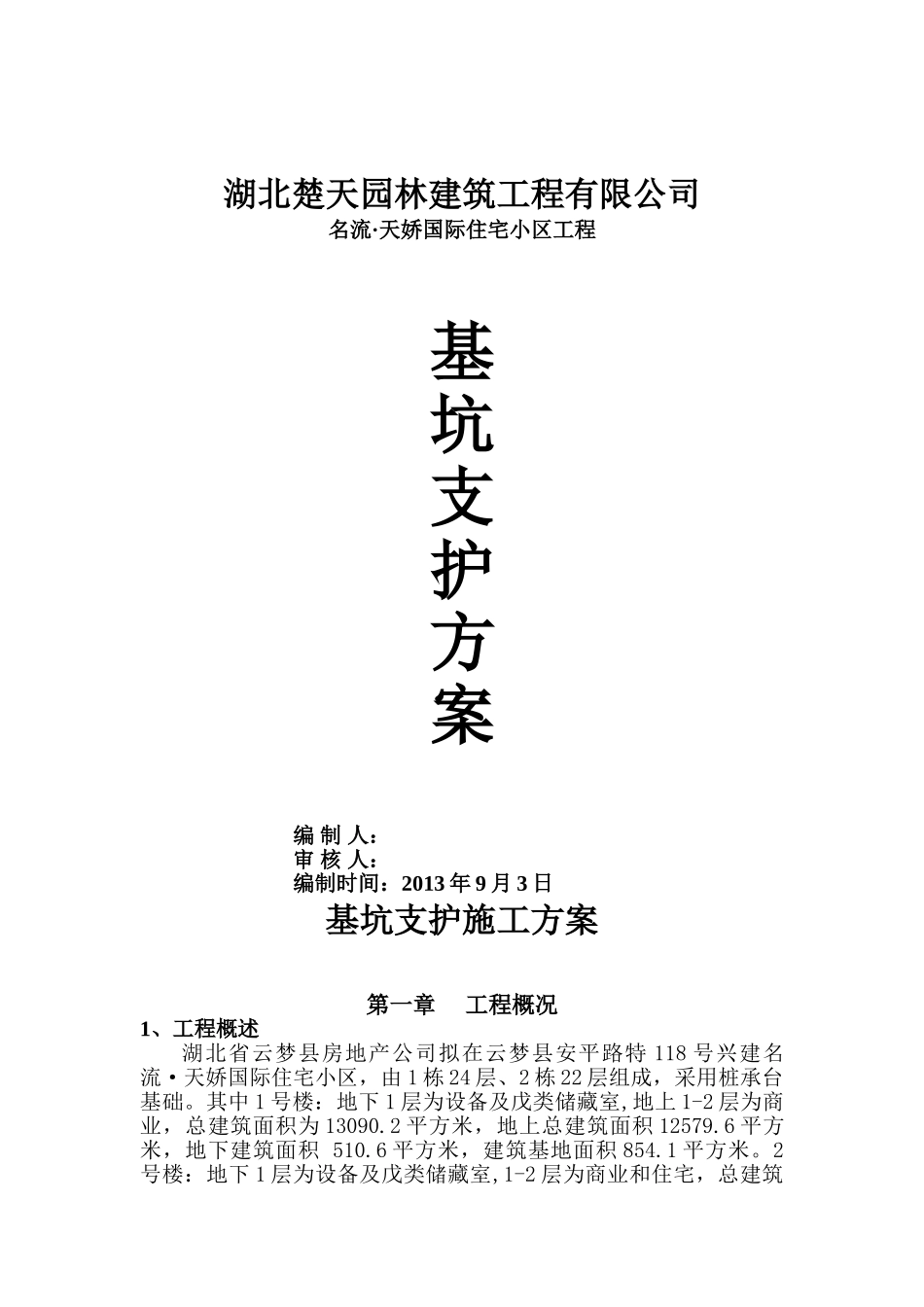

名流·天娇国际住宅小区基坑支护施工方案VIP免费

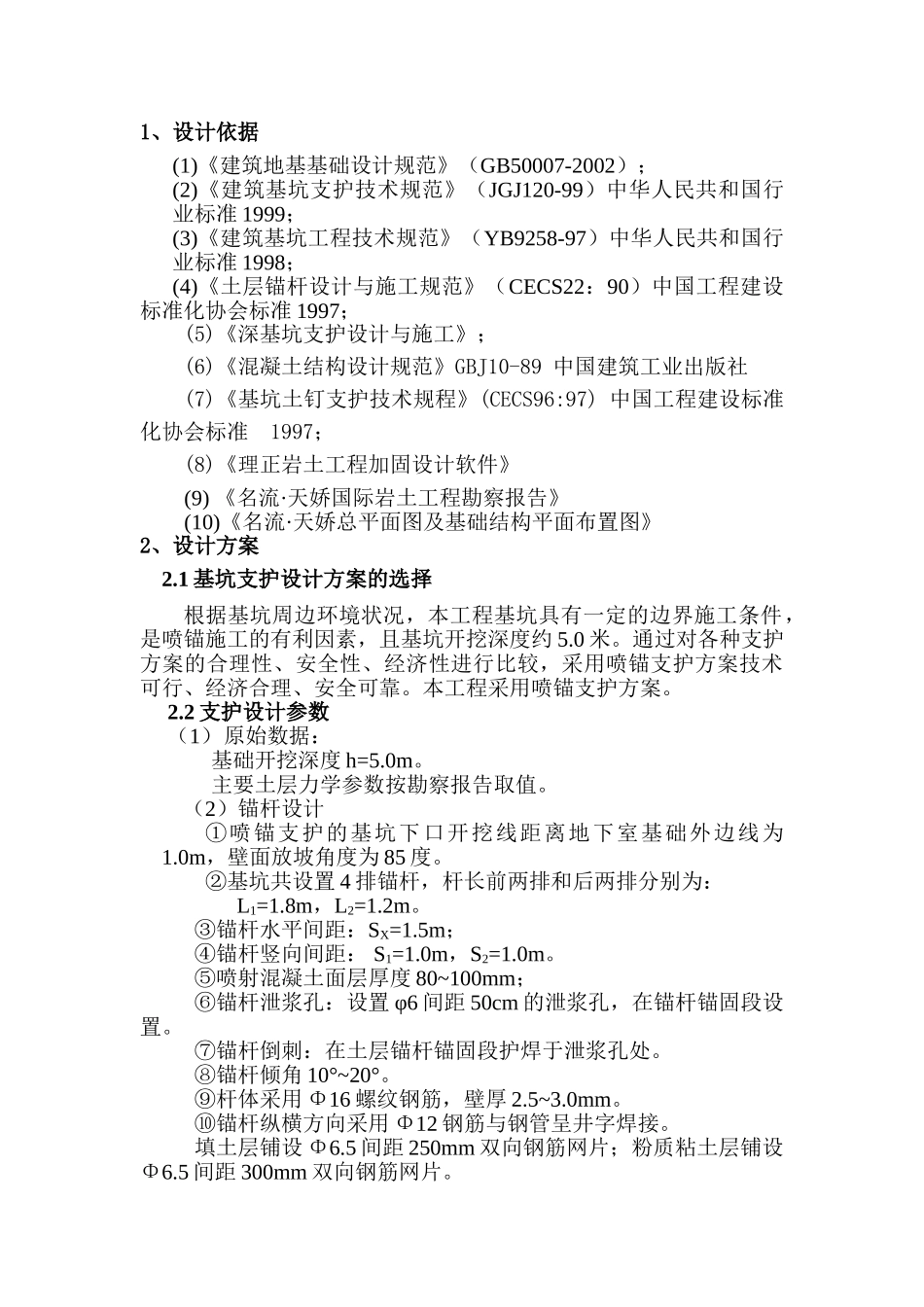

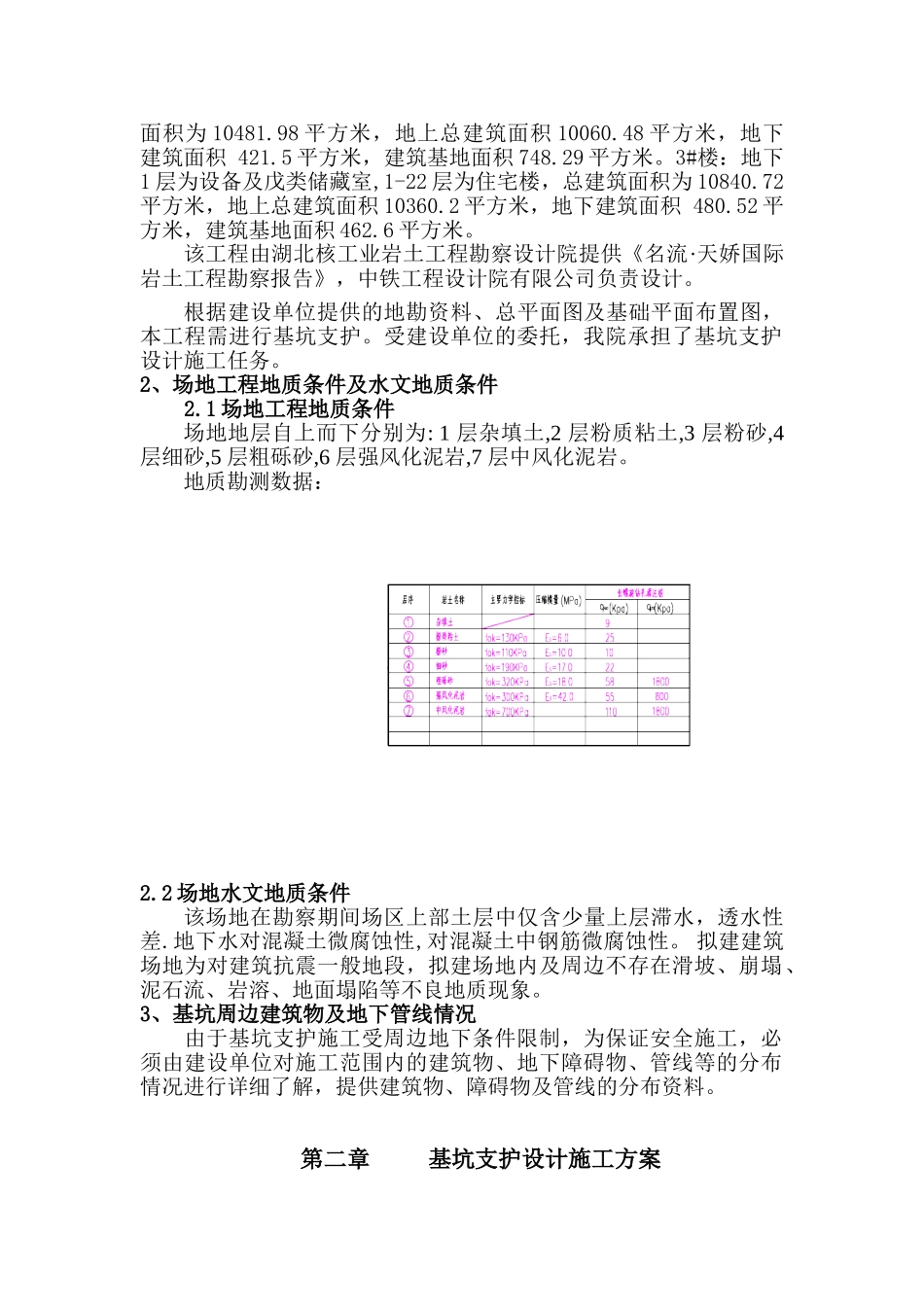

湖北楚天园林建筑工程有限公司名流·天娇国际住宅小区工程基坑支护方案编制人：审核人：编制时间：2013年9月3日基坑支护施工方案第一章工程概况1、工程概述湖北省云梦县房地产公司拟在云梦县安平路特118号兴建名流·天娇国际住宅小区，由1栋24层、2栋22层组成，采用桩承台基础。其中1号楼：地下1层为设备及戊类储藏室,地上1-2层为商业，总建筑面积为13090.2平方米，地上总建筑面积12579.6平方米，地下建筑面积510.6平方米，建筑基地面积854.1平方米。2号楼：地下1层为设备及戊类储藏室,1-2层为商业和住宅，总建筑面积为10481.98平方米，地上总建筑面积10060.48平方米，地下建筑面积421.5平方米，建筑基地面积748.29平方米。3#楼：地下1层为设备及戊类储藏室,1-22层为住宅楼，总建筑面积为10840.72平方米，地上总建筑面积10360.2平方米，地下建筑面积480.52平方米，建筑基地面积462.6平方米。该工程由湖北核工业岩土工程勘察设计院提供《名流·天娇国际岩土工程勘察报告》，中铁工程设计院有限公司负责设计。根据建设单位提供的地勘资料、总平面图及基础平面布置图，本工程需进行基坑支护。受建设单位的委托，我院承担了基坑支护设计施工任务。2、场地工程地质条件及水文地质条件2.1场地工程地质条件场地地层自上而下分别为:1层杂填土,2层粉质粘土,3层粉砂,4层细砂,5层粗砾砂,6层强风化泥岩,7层中风化泥岩。地质勘测数据：2.2场地水文地质条件该场地在勘察期间场区上部土层中仅含少量上层滞水，透水性差.地下水对混凝土微腐蚀性,对混凝土中钢筋微腐蚀性。拟建建筑场地为对建筑抗震一般地段，拟建场地内及周边不存在滑坡、崩塌、泥石流、岩溶、地面塌陷等不良地质现象。3、基坑周边建筑物及地下管线情况由于基坑支护施工受周边地下条件限制，为保证安全施工，必须由建设单位对施工范围内的建筑物、地下障碍物、管线等的分布情况进行详细了解，提供建筑物、障碍物及管线的分布资料。第二章基坑支护设计施工方案1、设计依据(1)《建筑地基基础设计规范》（GB50007-2002）；(2)《建筑基坑支护技术规范》（JGJ120-99）中华人民共和国行业标准1999；(3)《建筑基坑工程技术规范》（YB9258-97）中华人民共和国行业标准1998；(4)《土层锚杆设计与施工规范》（CECS22：90）中国工程建设标准化协会标准1997；(5)《深基坑支护设计与施工》；(6)《混凝土结构设计规范》GBJ10-89中国建筑工业出版社(7)《基坑土钉支护技术规程》(CECS96:97)中国工程建设标准化协会标准1997；(8)《理正岩土工程加固设计软件》(9)《名流·天娇国际岩土工程勘察报告》(10)《名流·天娇总平面图及基础结构平面布置图》2、设计方案2.1基坑支护设计方案的选择根据基坑周边环境状况，本工程基坑具有一定的边界施工条件，是喷锚施工的有利因素，且基坑开挖深度约5.0米。通过对各种支护方案的合理性、安全性、经济性进行比较，采用喷锚支护方案技术可行、经济合理、安全可靠。本工程采用喷锚支护方案。2.2支护设计参数（1）原始数据：基础开挖深度h=5.0m。主要土层力学参数按勘察报告取值。（2）锚杆设计①喷锚支护的基坑下口开挖线距离地下室基础外边线为1.0m，壁面放坡角度为85度。②基坑共设置4排锚杆，杆长前两排和后两排分别为：L1=1.8m，L2=1.2m。③锚杆水平间距：SX=1.5m；④锚杆竖向间距：S1=1.0m，S2=1.0m。⑤喷射混凝土面层厚度80~100mm；⑥锚杆泄浆孔：设置φ6间距50cm的泄浆孔，在锚杆锚固段设置。⑦锚杆倒刺：在土层锚杆锚固段护焊于泄浆孔处。⑧锚杆倾角10°~20°。⑨杆体采用Φ16螺纹钢筋，壁厚2.5~3.0mm。⑩锚杆纵横方向采用Φ12钢筋与钢管呈井字焊接。填土层铺设Φ6.5间距250mm双向钢筋网片；粉质粘土层铺设Φ6.5间距300mm双向钢筋网片。喷射混凝土配合比：32.5R水泥、豆石（5~10mm）、中粗砂比值为：1：2：2。外加剂：用速凝剂，按水泥用量的3~5%掺合。⒁排水管采用φ30塑料管，间距为3m，遇水加密。2.3喷锚支护施工2.3.1喷锚施工工序基坑开挖锚杆标高——修整壁面——测定锚杆位置——锚杆钻入设计深度——铺设钢板网及主筋——主筋与锚杆焊接——喷射混凝土——养护混凝土护壁。2.3.2施工测量⑴开挖线测放...
