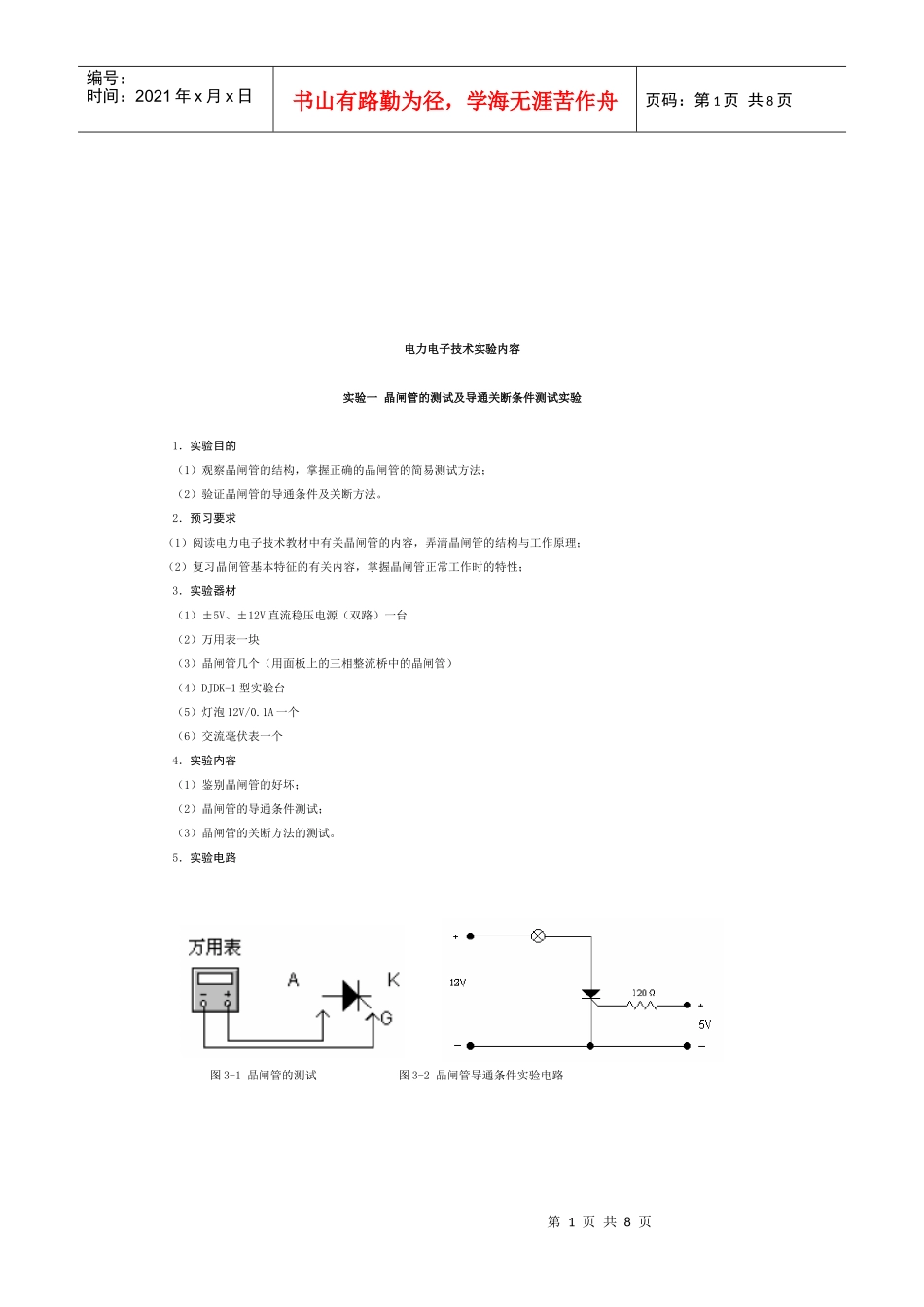

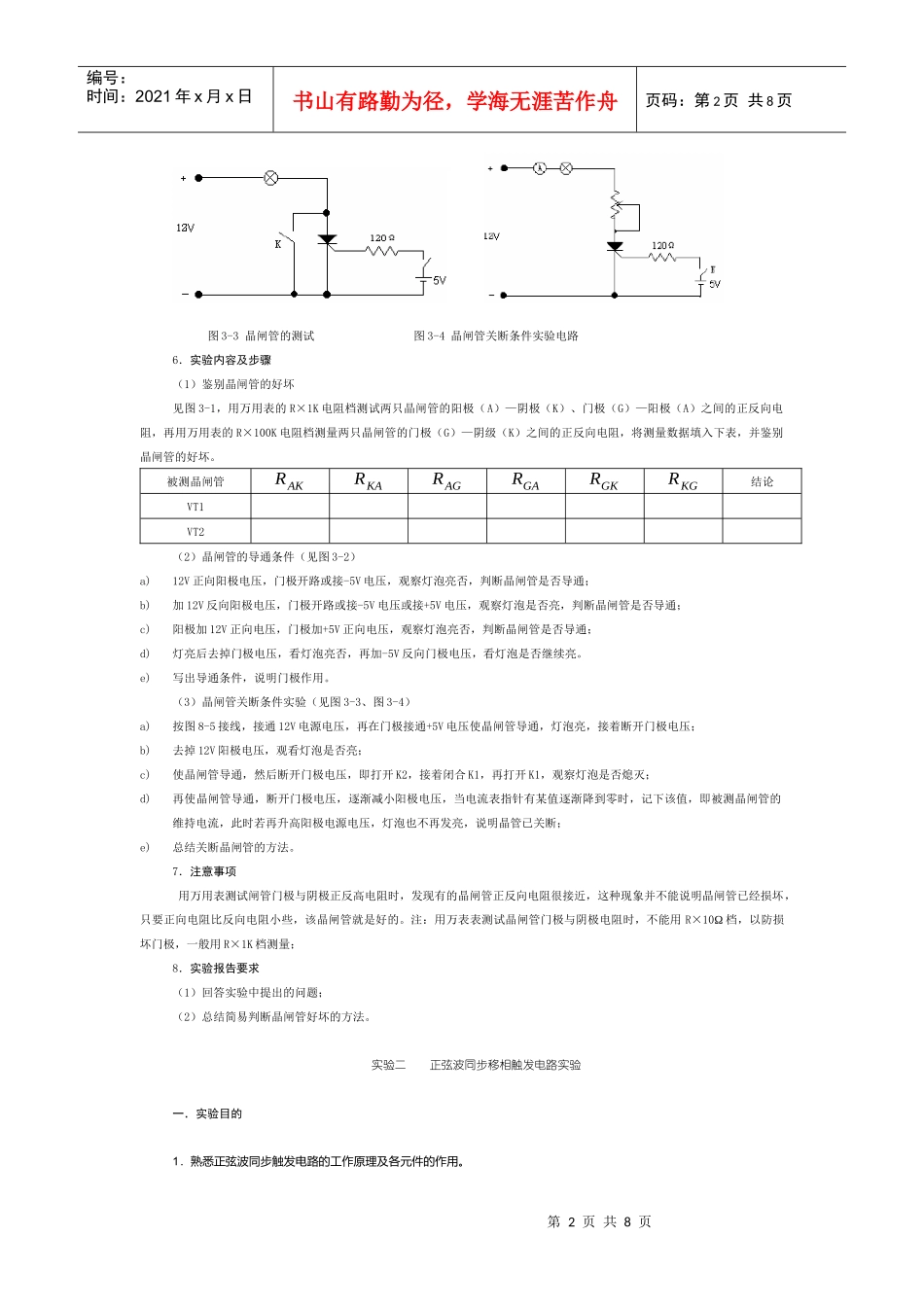

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电力电子技术实验内容实验一晶闸管的测试及导通关断条件测试实验1．实验目的（1）观察晶闸管的结构，掌握正确的晶闸管的简易测试方法；（2）验证晶闸管的导通条件及关断方法。2．预习要求（1）阅读电力电子技术教材中有关晶闸管的内容，弄清晶闸管的结构与工作原理；（2）复习晶闸管基本特征的有关内容，掌握晶闸管正常工作时的特性；3．实验器材（1）±5V、±12V直流稳压电源（双路）一台（2）万用表一块（3）晶闸管几个（用面板上的三相整流桥中的晶闸管）（4）DJDK-1型实验台（5）灯泡12V/0.1A一个（6）交流毫伏表一个4．实验内容（1）鉴别晶闸管的好坏；（2）晶闸管的导通条件测试；（3）晶闸管的关断方法的测试。5．实验电路图3-1晶闸管的测试图3-2晶闸管导通条件实验电路第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图3-3晶闸管的测试图3-4晶闸管关断条件实验电路6．实验内容及步骤（1）鉴别晶闸管的好坏见图3-1，用万用表的R×1K电阻档测试两只晶闸管的阳极（A）—阴极（K）、门极（G）—阳极（A）之间的正反向电阻，再用万用表的R×100K电阻档测量两只晶闸管的门极（G）—阴级（K）之间的正反向电阻，将测量数据填入下表，并鉴别晶闸管的好坏。被测晶闸管RAKRKARAGRGARGKRKG结论VT1VT2（2）晶闸管的导通条件（见图3-2）a)12V正向阳极电压，门极开路或接-5V电压，观察灯泡亮否，判断晶闸管是否导通；b)加12V反向阳极电压，门极开路或接-5V电压或接+5V电压，观察灯泡是否亮，判断晶闸管是否导通；c)阳极加12V正向电压，门极加+5V正向电压，观察灯泡亮否，判断晶闸管是否导通；d)灯亮后去掉门极电压，看灯泡亮否，再加-5V反向门极电压，看灯泡是否继续亮。e)写出导通条件，说明门极作用。（3）晶闸管关断条件实验（见图3-3、图3-4）a)按图8-5接线，接通12V电源电压，再在门极接通+5V电压使晶闸管导通，灯泡亮，接着断开门极电压；b)去掉12V阳极电压，观看灯泡是否亮；c)使晶闸管导通，然后断开门极电压，即打开K2，接着闭合K1，再打开K1，观察灯泡是否熄灭；d)再使晶闸管导通，断开门极电压，逐渐减小阳极电压，当电流表指针有某值逐渐降到零时，记下该值，即被测晶闸管的维持电流，此时若再升高阳极电源电压，灯泡也不再发亮，说明晶管已关断；e)总结关断晶闸管的方法。7．注意事项用万用表测试闸管门极与阴极正反高电阻时，发现有的晶闸管正反向电阻很接近，这种现象并不能说明晶闸管已经损坏，只要正向电阻比反向电阻小些，该晶闸管就是好的。注：用万表表测试晶闸管门极与阴极电阻时，不能用R×10Ω档，以防损坏门极，一般用R×1K档测量；8．实验报告要求（1）回答实验中提出的问题；（2）总结简易判断晶闸管好坏的方法。实验二正弦波同步移相触发电路实验一．实验目的1．熟悉正弦波同步触发电路的工作原理及各元件的作用。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2．掌握正弦波同步触发电路的调试步骤和方法。二．实验内容1．正弦波同步触发电路的调试。2．正弦波同步触发电路各点波形的观察。三．实验线路及原理“”电路分脉冲形成，同步移相，脉冲放大等环节，具体工作原理可参见电力电子技术有关教材。四．实验设备及仪器1．教学实验台主控制屏2．MCL—18组件3．MCL—05A组件4．MEL—03组件5．二踪示波器6．万用表五．实验方法1．将MCL—05A面板上左上角的同步电压输入端接MCL—18的U、V“”“”端，将触发电路选择拨至集成电路位置。2．三相调压器逆时针调到底，合上主电路电源开关，调节主控制屏输出电压Uuv=220v，并打开MCL—05面板右下角的电“源开关。用示波器观察各观察孔的电压波形，测量触发电路输出脉冲的幅度和宽度，示波器的地线接于10”端。3．确定脉冲的初始相位。当Uct=0时，调节Ub（调RP）要求α接近于180°。4．保持Ub不变，调节MCL-31A的给定电位器RP1，逐渐增大Uct，用示波器观察U1及输出脉冲UGK的波形，注意Uct增加时脉冲的移动情况，并估计移相范围。5...
