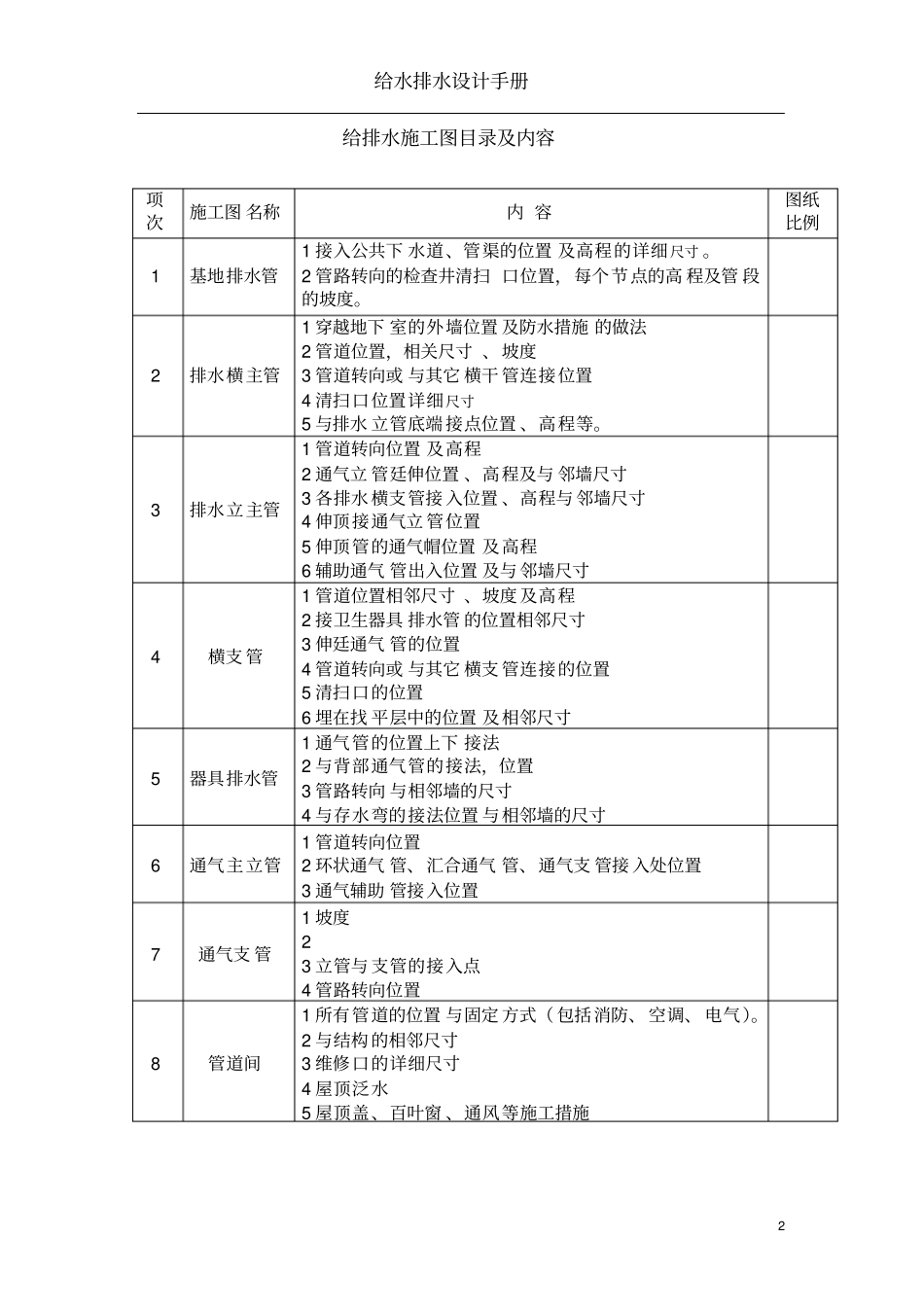

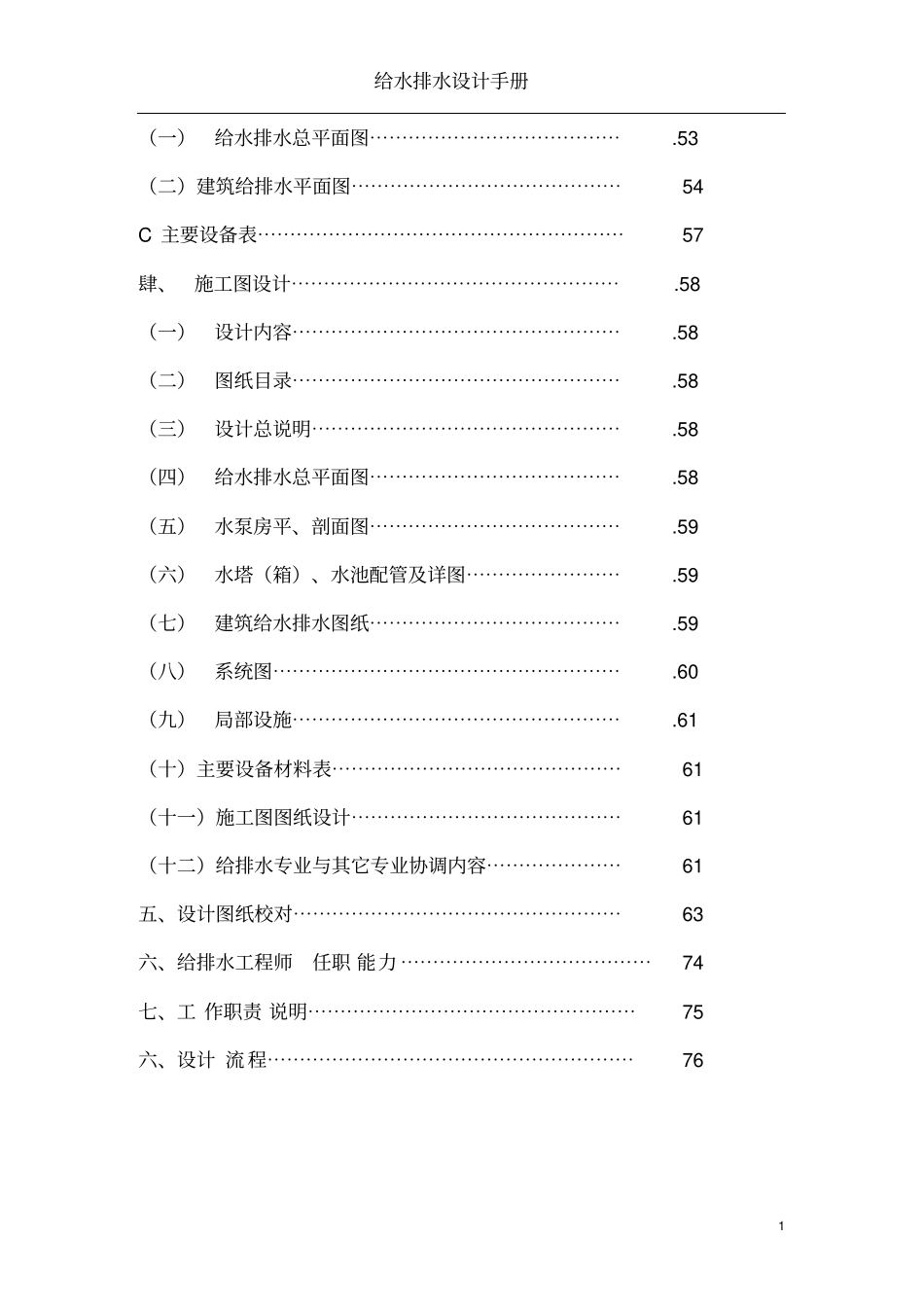

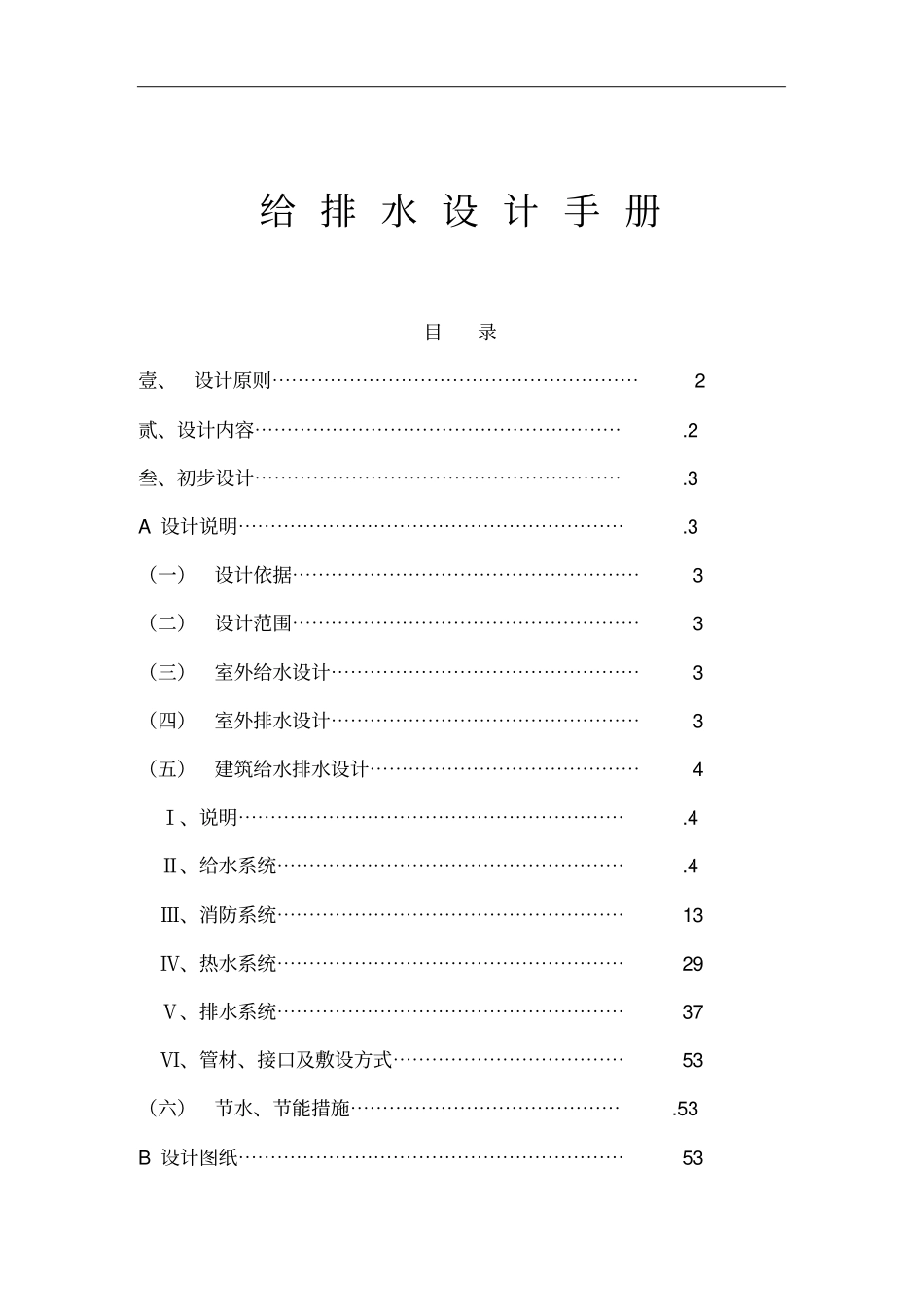

给排水设计手册目录壹、设计原则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2贰、设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2叁、初步设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3A设计说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3（一）设计依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3（二）设计范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3（三）室外给水设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3（四）室外排水设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3（五）建筑给水排水设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4Ⅰ、说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4Ⅱ、给水系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.4Ⅲ、消防系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13Ⅳ、热水系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29Ⅴ、排水系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37Ⅵ、管材、接口及敷设方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53（六）节水、节能措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.53B设计图纸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53给水排水设计手册1（一）给水排水总平面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.53（二）建筑给排水平面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54C主要设备表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯57肆、施工图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.58（一）设计内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.58（二）图纸目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.58（三）设计总说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.58（四）给水排水总平面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.58（五）水泵房平、剖面图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.59（六）水塔（箱）、水池配管及详图⋯⋯⋯⋯⋯⋯⋯⋯.59（七）建筑给水排水图纸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.59（八）系统图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.60（九）局部设施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.61（十）主要设备材料表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61（十一）施工图图纸设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯61（十二）给排水专业与其它专业协调内容⋯⋯⋯⋯⋯⋯⋯61五、设计图纸校对⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63六、给排水工程师任职能力⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74七、工作职责说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75六、设计流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76给水排水设计手册2给排水施工图目录及内容项次施工图名称内容图纸比例1基地排水管1接入公共下水道、管渠的位置及高程的详细尺寸。2管路转向的检查井清扫口位置，每个节点的高程及管段的坡度。2排水横主管1穿越地下室的外墙位置及防水措施的做法2管道位置，相关尺寸、坡度3管道转向或与其它横干管连接位置4清扫口位置详细尺寸5与排水立管底端接点位置、高程等。3排水立主管1管道转向位置及高程2通气立管廷伸位置、高程及与邻墙尺寸3各排水横支管接入位置、高程与邻墙尺寸4伸顶接通气立管位置5伸顶管的通气帽位置及高程6辅助通气管出入位置及与邻墙尺寸4横支管1管道位置相邻尺寸、坡度及高程2接卫生器具排水管的位置相邻尺寸3伸廷通气管的位置4管道转向或与其它横支管连接的位置5清扫口的位置6埋在找平层中的位置及相邻尺寸5器具排水管1通气管的位置上下接法2与背部通气管的接法，位置3管路转向与相邻墙的尺寸4与存水弯的接法位置与相邻墙的尺寸6通气主立管1管道转向位置2环状通气管、汇合通气管、通气支管接入处位置3通气辅助管接入位置7通气支管1坡度23立管与支管的接入点4管路转向位置8管道间1所有管道的位置与固定方式（包括消防、空调、电气）。2与结构的相邻尺寸3维修口的详细尺寸4屋顶泛水5屋顶盖、百叶窗、通风等施工措施给水排水设计手册39屋顶配管1管路位置、高程2支座施工及固定机械详图3水箱基础详细尺寸10全栋配管系统(定位)详图11雨水管线系统图12卫浴及给水设备配置详图与周边构造物相距详细尺寸13各项器具管件规格图给水排水设计手册4壹、设计原则（一）设计中应严格遵守国家现行的规程、规范要求，特别应遵守国家规定的强制性条文的要求。（二）选用国家标准图及院标准，应注意选用新标准图号，...
