洛阳某机械厂降压变电所的电气设计VIP免费

洛阳某机械厂降压变电所的电气设计_第1页
1/37
洛阳某机械厂降压变电所的电气设计_第2页
2/37
洛阳某机械厂降压变电所的电气设计_第3页
3/37

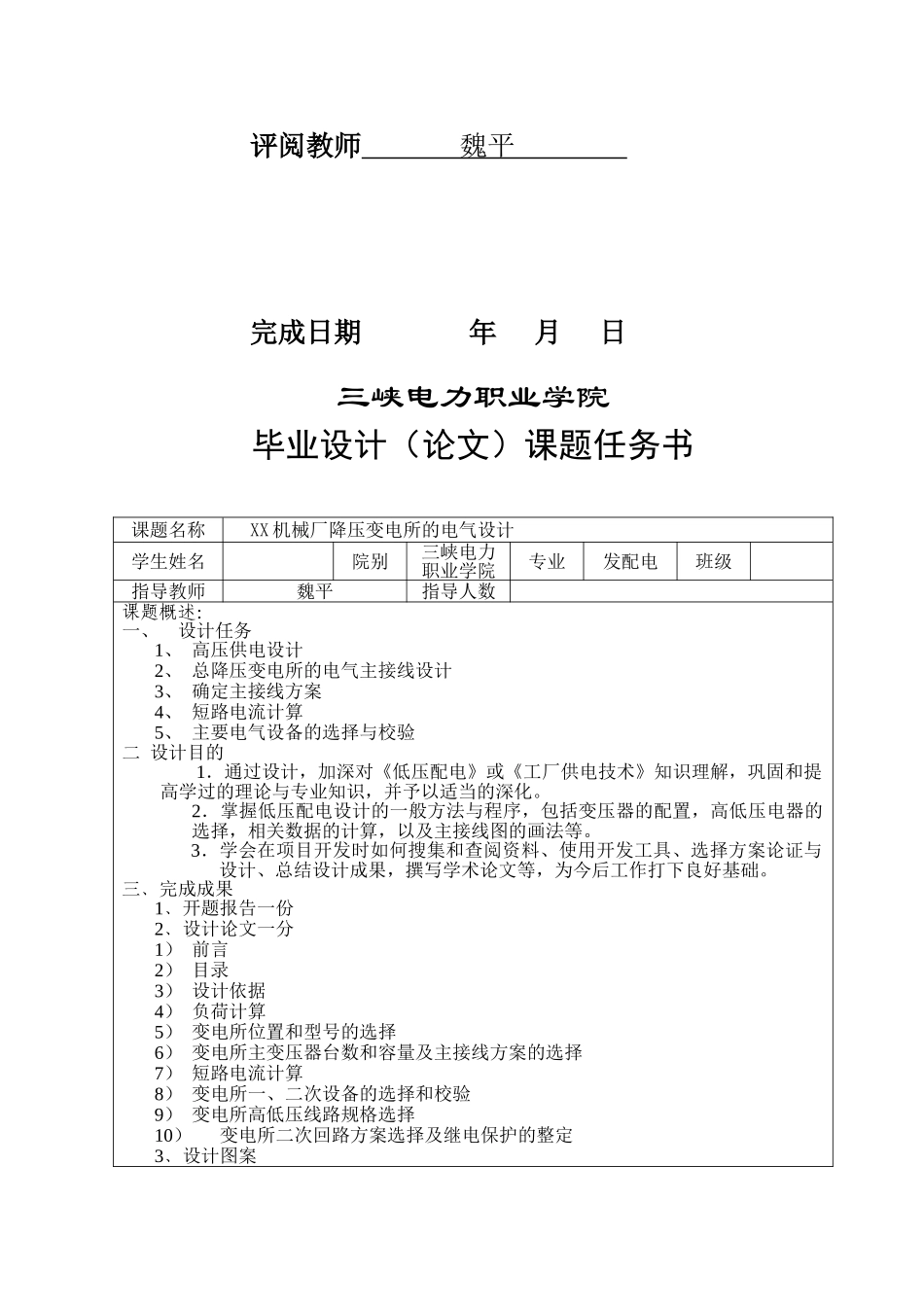

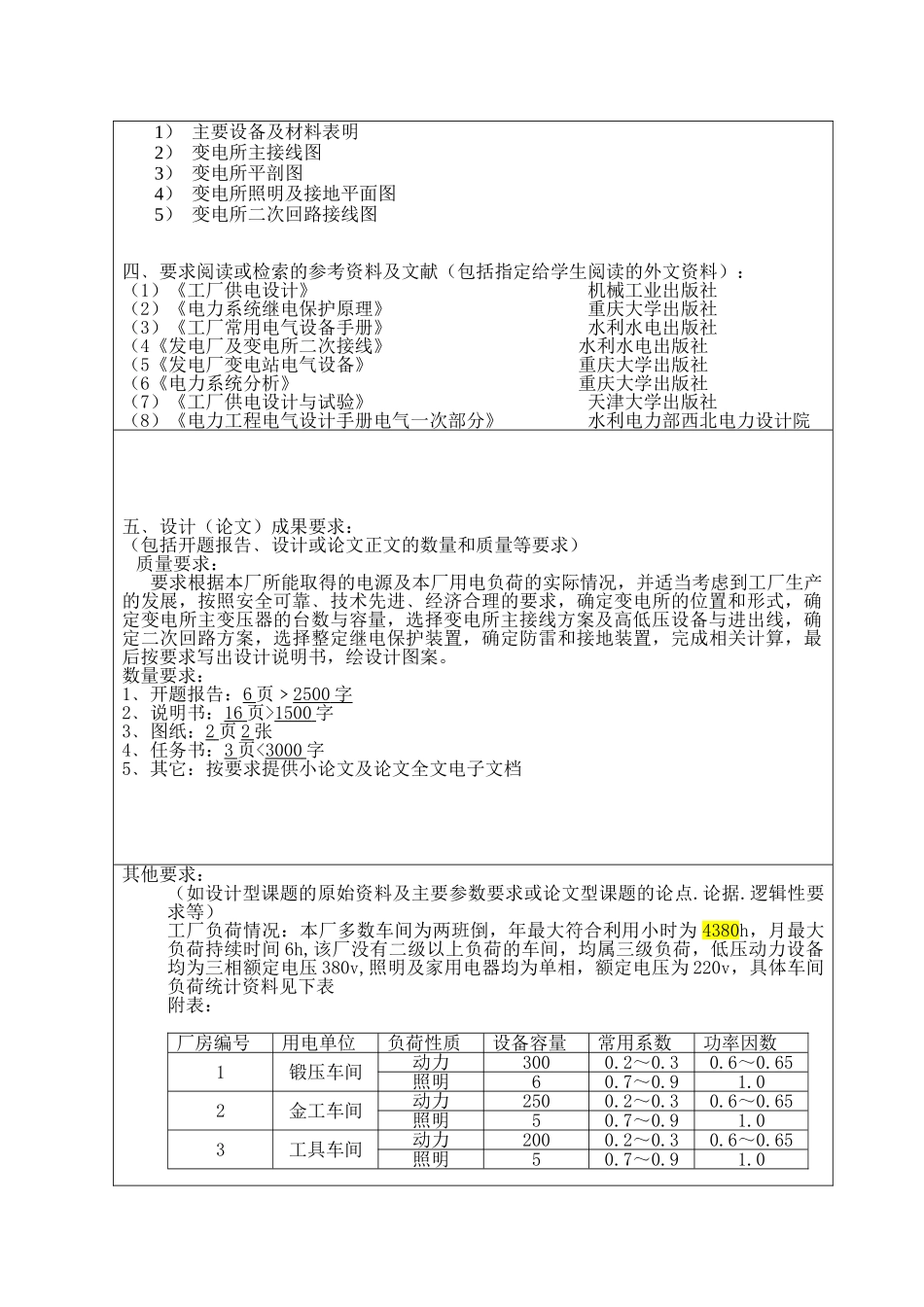

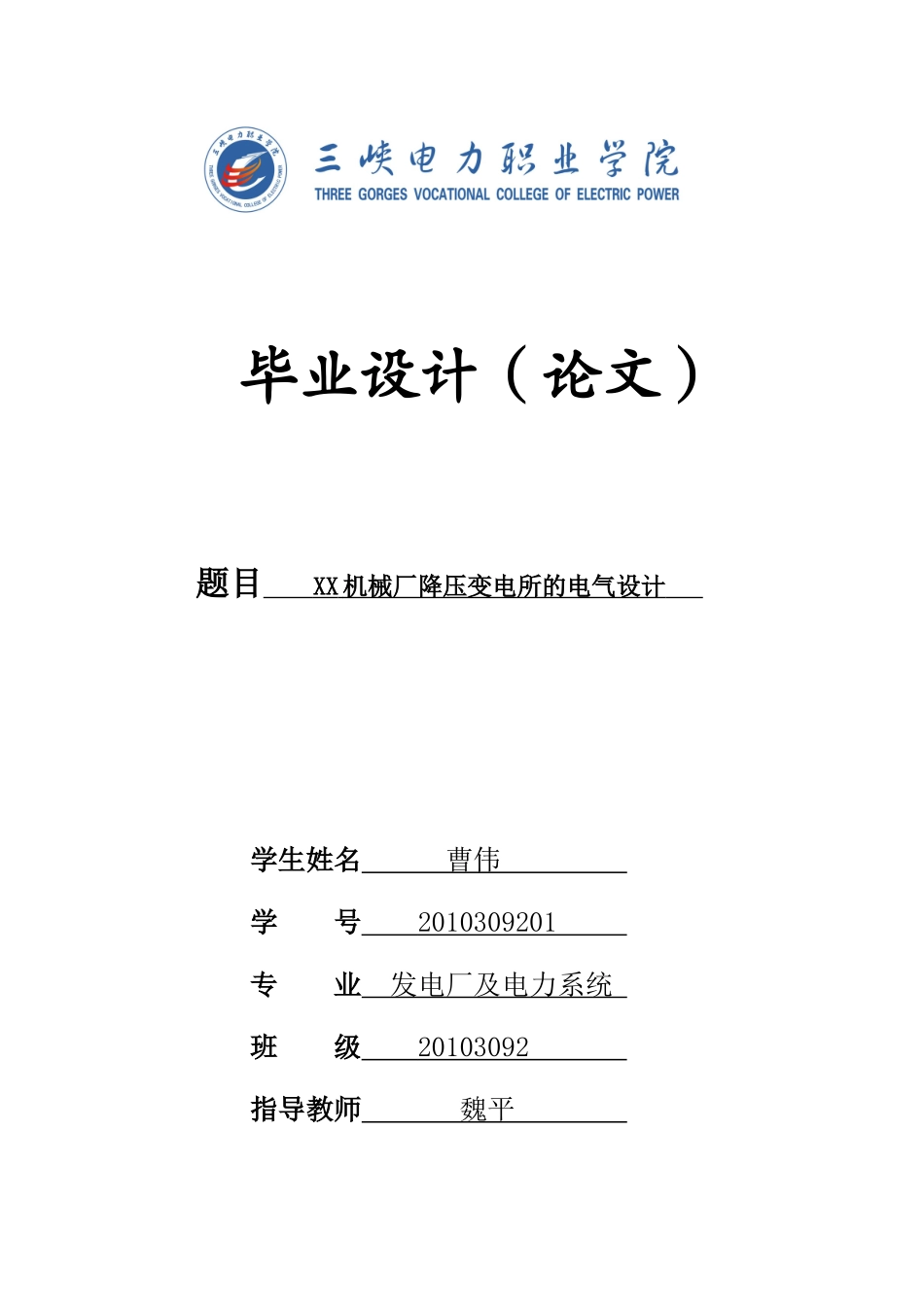

毕业设计(论文)题目XX机械厂降压变电所的电气设计学生姓名曹伟学号2010309201专业发电厂及电力系统班级20103092指导教师魏平评阅教师魏平完成日期年月日三峡电力职业学院毕业设计(论文)课题任务书课题名称XX机械厂降压变电所的电气设计学生姓名院别三峡电力职业学院专业发配电班级指导教师魏平指导人数课题概述:一、设计任务1、高压供电设计2、总降压变电所的电气主接线设计3、确定主接线方案4、短路电流计算5、主要电气设备的选择与校验二设计目的1.通过设计,加深对《低压配电》或《工厂供电技术》知识理解,巩固和提高学过的理论与专业知识,并予以适当的深化。2.掌握低压配电设计的一般方法与程序,包括变压器的配置,高低压电器的选择,相关数据的计算,以及主接线图的画法等。3.学会在项目开发时如何搜集和查阅资料、使用开发工具、选择方案论证与设计、总结设计成果,撰写学术论文等,为今后工作打下良好基础。三﹑完成成果1﹑开题报告一份2﹑设计论文一分1)前言2)目录3)设计依据4)负荷计算5)变电所位置和型号的选择6)变电所主变压器台数和容量及主接线方案的选择7)短路电流计算8)变电所一、二次设备的选择和校验9)变电所高低压线路规格选择10)变电所二次回路方案选择及继电保护的整定3﹑设计图案1)主要设备及材料表明2)变电所主接线图3)变电所平剖图4)变电所照明及接地平面图5)变电所二次回路接线图四﹑要求阅读或检索的参考资料及文献(包括指定给学生阅读的外文资料):(1)《工厂供电设计》机械工业出版社(2)《电力系统继电保护原理》重庆大学出版社(3)《工厂常用电气设备手册》水利水电出版社(4《发电厂及变电所二次接线》水利水电出版社(5《发电厂变电站电气设备》重庆大学出版社(6《电力系统分析》重庆大学出版社(7)《工厂供电设计与试验》天津大学出版社(8)《电力工程电气设计手册电气一次部分》水利电力部西北电力设计院五﹑设计(论文)成果要求:(包括开题报告﹑设计或论文正文的数量和质量等要求)质量要求:要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的发展,按照安全可靠﹑技术先进﹑经济合理的要求,确定变电所的位置和形式,确定变电所主变压器的台数与容量,选择变电所主接线方案及高低压设备与进出线,确定二次回路方案,选择整定继电保护装置,确定防雷和接地装置,完成相关计算,最后按要求写出设计说明书,绘设计图案。数量要求:1﹑开题报告:6页﹥2500字2﹑说明书:16页>1500字3﹑图纸:2页2张4﹑任务书:3页<3000字5﹑其它:按要求提供小论文及论文全文电子文档其他要求:(如设计型课题的原始资料及主要参数要求或论文型课题的论点.论据.逻辑性要求等)工厂负荷情况:本厂多数车间为两班倒,年最大符合利用小时为4380h,月最大负荷持续时间6h,该厂没有二级以上负荷的车间,均属三级负荷,低压动力设备均为三相额定电压380v,照明及家用电器均为单相,额定电压为220v,具体车间负荷统计资料见下表附表:厂房编号用电单位负荷性质设备容量常用系数功率因数1锻压车间动力3000.2~0.30.6~0.65照明60.7~0.91.02金工车间动力2500.2~0.30.6~0.65照明50.7~0.91.03工具车间动力2000.2~0.30.6~0.65照明50.7~0.91.04装备车间动力1500.2~0.30.6~0.75照明60.7~0.91.05机修车间动力1500.2~0.30.6~0.7照明40.7~0.91.06仓库动力100.2~0.30.6~0.7照明20.7~0.91.0生活区照明3000.6~0.81.0进度划安排起止日期要求完成的内容2012.09.1-9.5完成开题报告2012.9.6-9.30完成毕业设计初稿交指导老师审阅2012.10.1-10.7完成毕业设计(论文),装订成册,连同电子文档一并上交指导老师2012.10.8-10.9指导老师完成毕业设计(论文)的批阅,评阅小组完成毕业设计(论文)的评阅。2012.10.10-10.13毕业答辩毕业设计(论文)题目开题报告学生姓名曹伟学号2010309201专业发电厂及电力系统班级20103092指导教师魏平评阅教师魏平完成日期年月日一、课题来源工厂供电的设计二、研究的目的及意义1.工厂供电,就是指工厂所需电能的供应和分配,亦称工厂配电。众所周知,电能是现代生产的主要能源...
