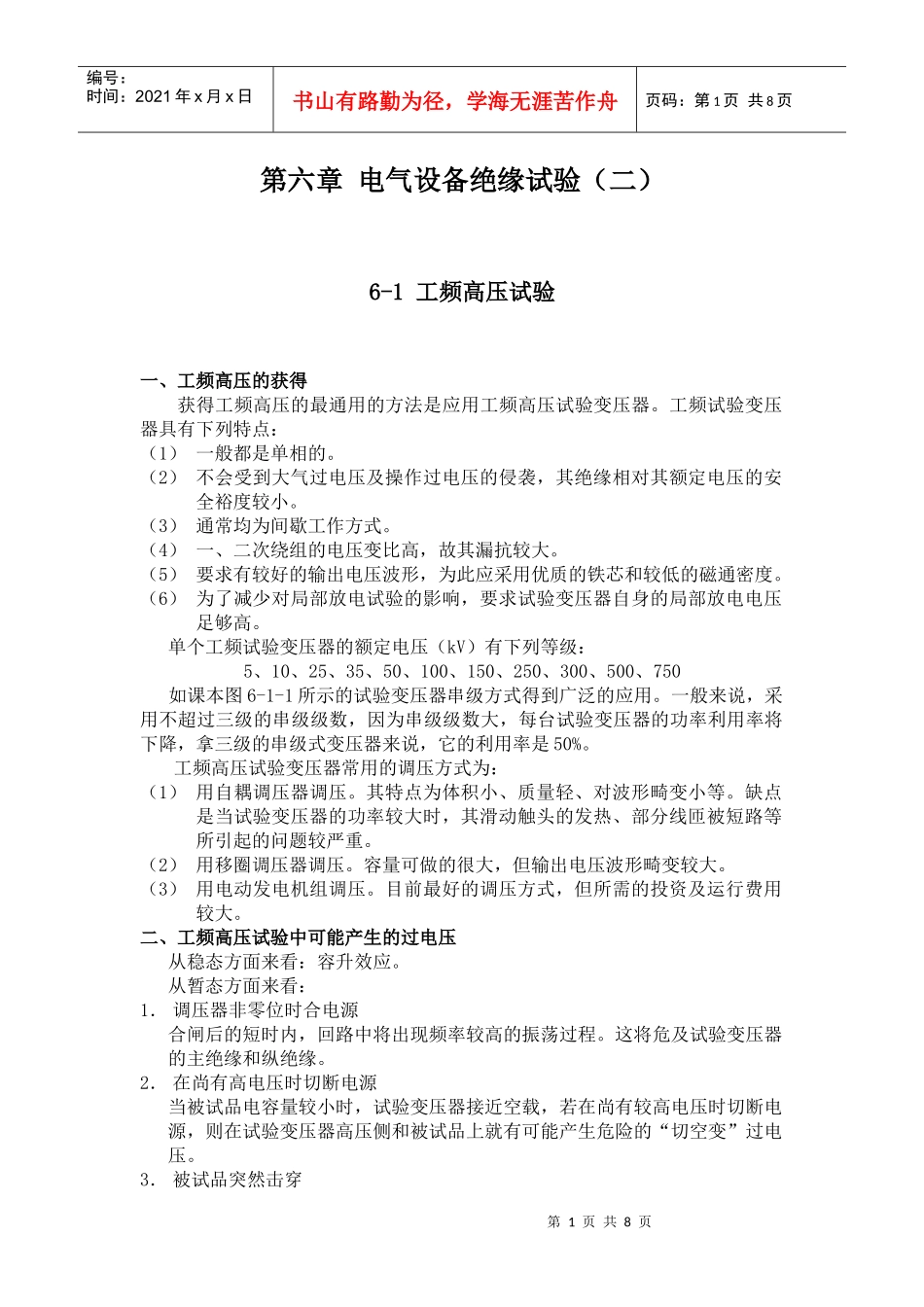

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第六章电气设备绝缘试验（二）6-1工频高压试验一、工频高压的获得获得工频高压的最通用的方法是应用工频高压试验变压器。工频试验变压器具有下列特点：（1）一般都是单相的。（2）不会受到大气过电压及操作过电压的侵袭，其绝缘相对其额定电压的安全裕度较小。（3）通常均为间歇工作方式。（4）一、二次绕组的电压变比高，故其漏抗较大。（5）要求有较好的输出电压波形，为此应采用优质的铁芯和较低的磁通密度。（6）为了减少对局部放电试验的影响，要求试验变压器自身的局部放电电压足够高。单个工频试验变压器的额定电压（kV）有下列等级：5、10、25、35、50、100、150、250、300、500、750如课本图6-1-1所示的试验变压器串级方式得到广泛的应用。一般来说，采用不超过三级的串级级数，因为串级级数大，每台试验变压器的功率利用率将下降，拿三级的串级式变压器来说，它的利用率是50%。工频高压试验变压器常用的调压方式为：（1）用自耦调压器调压。其特点为体积小、质量轻、对波形畸变小等。缺点是当试验变压器的功率较大时，其滑动触头的发热、部分线匝被短路等所引起的问题较严重。（2）用移圈调压器调压。容量可做的很大，但输出电压波形畸变较大。（3）用电动发电机组调压。目前最好的调压方式，但所需的投资及运行费用较大。二、工频高压试验中可能产生的过电压从稳态方面来看：容升效应。从暂态方面来看：1．调压器非零位时合电源合闸后的短时内，回路中将出现频率较高的振荡过程。这将危及试验变压器的主绝缘和纵绝缘。2．在尚有高电压时切断电源当被试品电容量较小时，试验变压器接近空载，若在尚有较高电压时切断电源，则在试验变压器高压侧和被试品上就有可能产生危险的“切空变”过电压。3．被试品突然击穿第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页三、工频高压的测量1．测量球隙用球隙直接测量作用在被试品上的工频电压，虽然准确度较高，但球隙必须击穿才能测出电压，这将破坏试验进程的连续性，且将试验电压造成截波。目前以很少直接用球隙来测量是试验电压。2．静电电压表静电电压表是根据两极间电场力的平均值来指示电压的，而电场力的瞬时值又与电压瞬时值的平方成正比，所以，静电电压表指示的是电压的均根值。3．分压器配用低压仪表第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页一般用电容分压原理制成，它的优点是几乎不吸收有功功率，不存在温升和随温升而引起的各部分参数的变化，因为可以用来测量直到极高的电压。4．高压电容器配用整流装置这是一种通过测量电流间接测压的电路。将高压电容器下端与全部整流电路串联后，接到被测电压的两端。通过高压电容器的交流电流经整流后，用直流电流表测得其电流的平均值Iav，它与被测电压的Up有下述关系（6-1-3）四、外施工频高压试验国家标准规定，工频交流试验电压的频率应在45~65Hz范围内；其波形应接近正弦，正负两个半波应相同；其峰值与有效值之比应等于，偏差不超过±5%。工频高压试验一般应从较低电压开始，均匀而较快地升压，但必须保证能从仪表上准确读数；在试验电压下保持规定时间后，应很快降到1/3试验电压或更低，然后切除电源。对于变压器等设备，其绕组绝缘哟有的是分级的，线端绝缘较强，中性点端绝缘较弱。这样绕组的各不同部位应该耐受和能够耐受的试验电压也不一样，在这种情况下，上述的外施电压法就不能用了，解决这个问题的办法是采用感应高压试验，即在低压绕组上市价足够高的电压，使在被试绕组上感应出所需的试验电压来。五、倍频感应高压试验（了解）6-2直流高压试验一、直流高压的获得获得直流高压的方法，应用得最广泛的是将交流电压通过整流而得。基本的半波整流电路如图6-2-1所示。第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页如欲获得更高的电压并充分利用变压其的功率，则有多种倍压电路可供选择。上述电路均只能获得倍压，如欲获得更...
