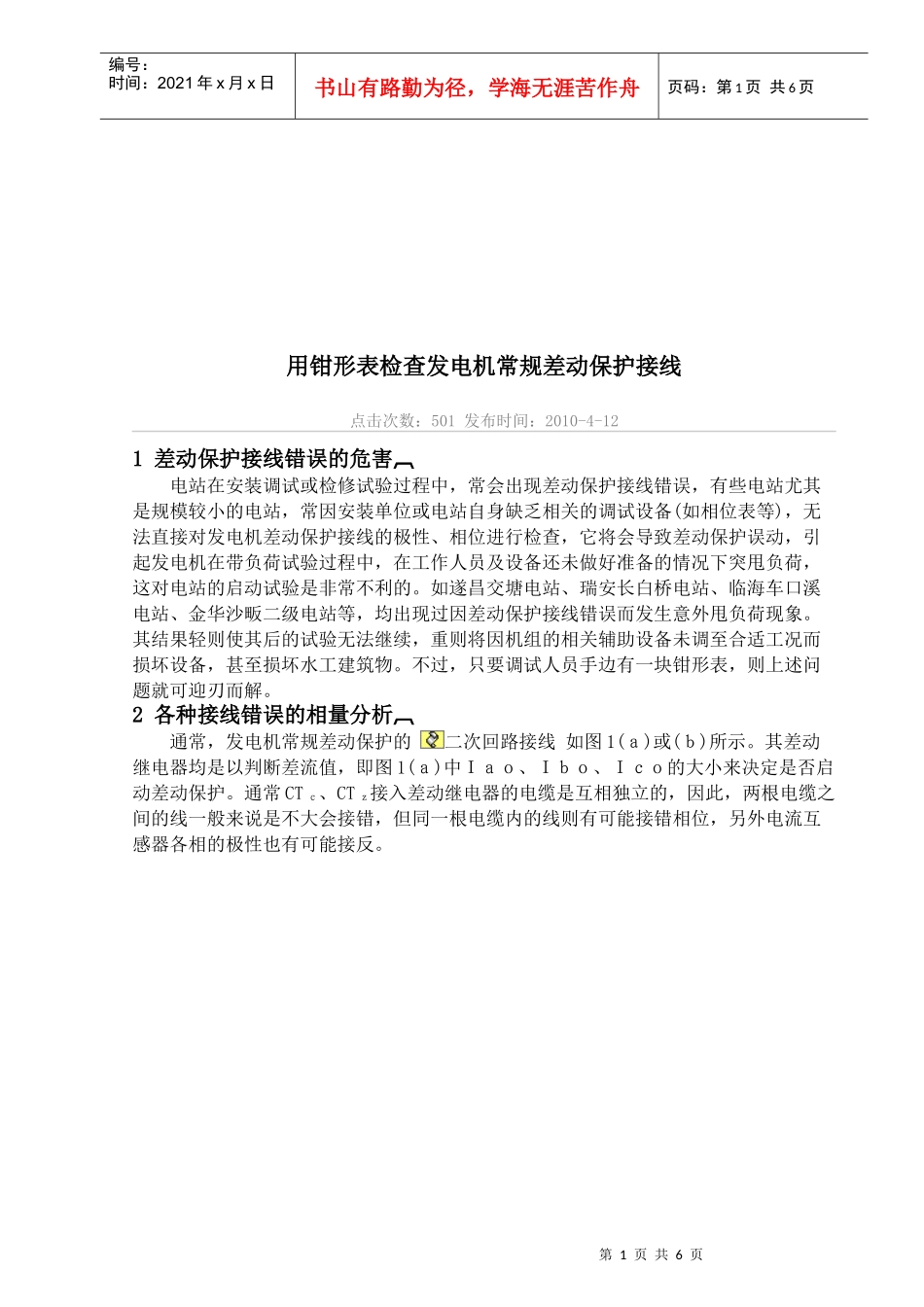

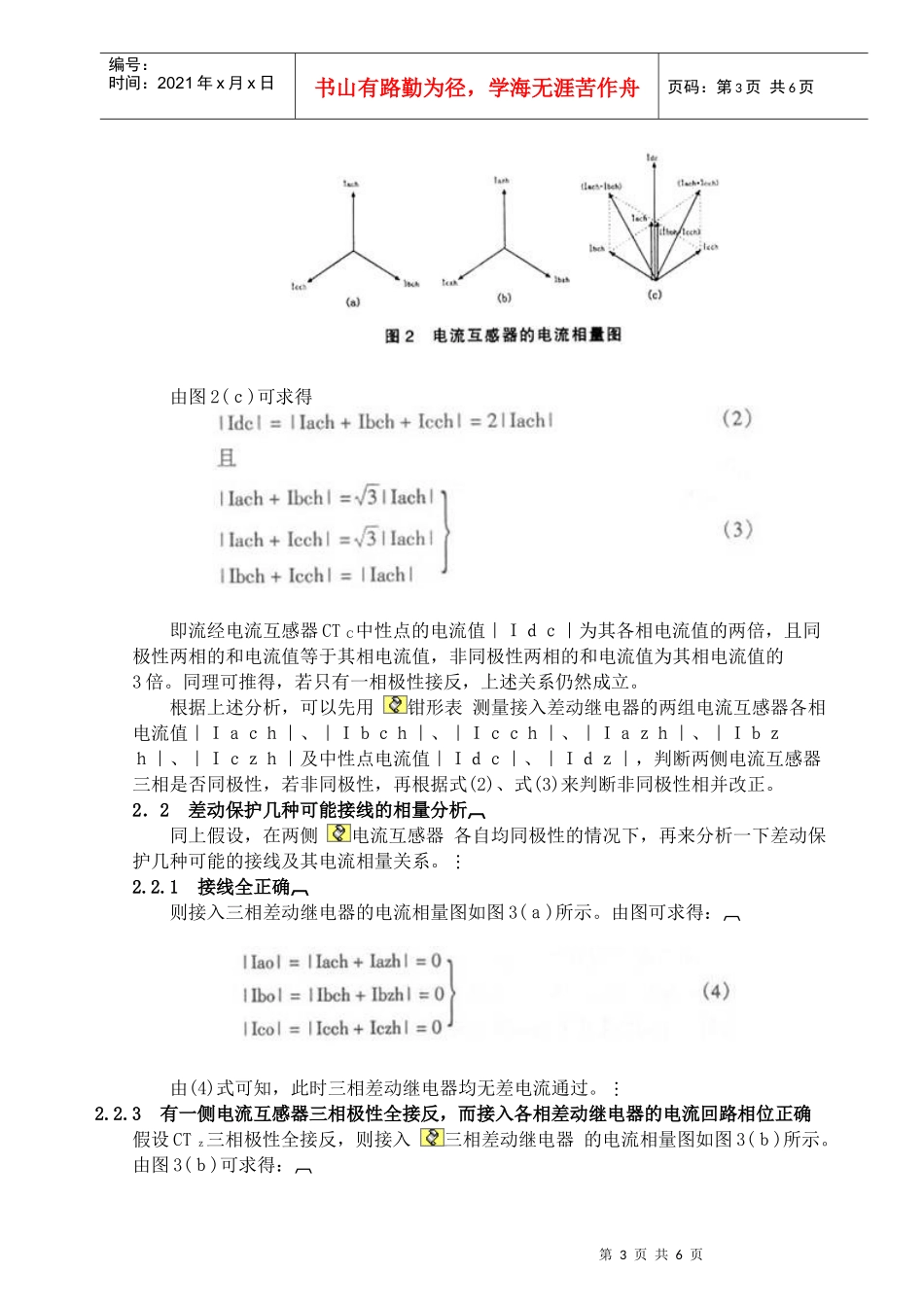

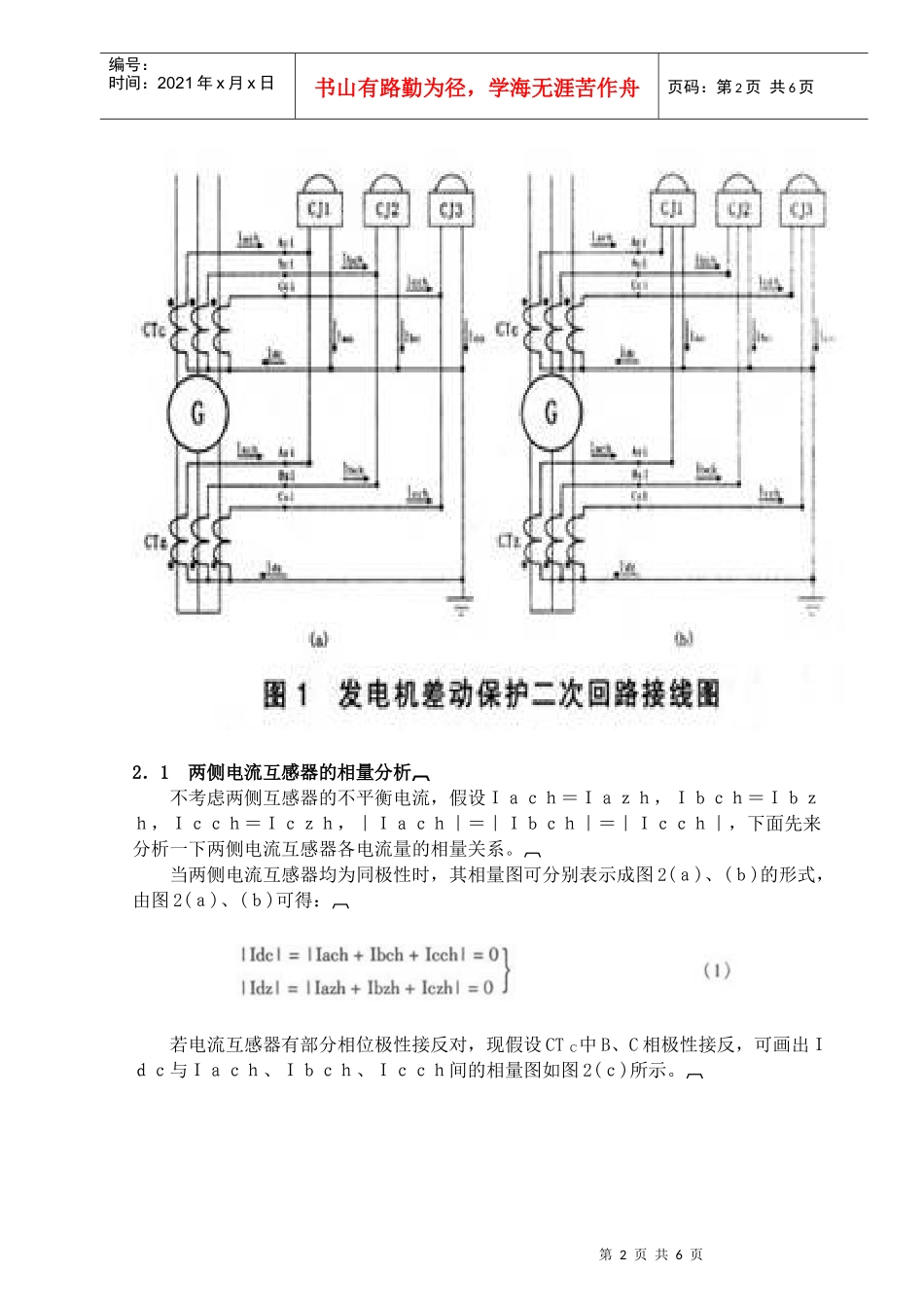

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页用钳形表检查发电机常规差动保护接线点击次数:501发布时间:2010-4-121差动保护接线错误的危害电站在安装调试或检修试验过程中,常会出现差动保护接线错误,有些电站尤其是规模较小的电站,常因安装单位或电站自身缺乏相关的调试设备(如相位表等),无法直接对发电机差动保护接线的极性、相位进行检查,它将会导致差动保护误动,引起发电机在带负荷试验过程中,在工作人员及设备还未做好准备的情况下突甩负荷,这对电站的启动试验是非常不利的。如遂昌交塘电站、瑞安长白桥电站、临海车口溪电站、金华沙畈二级电站等,均出现过因差动保护接线错误而发生意外甩负荷现象。其结果轻则使其后的试验无法继续,重则将因机组的相关辅助设备未调至合适工况而损坏设备,甚至损坏水工建筑物。不过,只要调试人员手边有一块钳形表,则上述问题就可迎刃而解。2各种接线错误的相量分析通常,发电机常规差动保护的二次回路接线如图1(a)或(b)所示。其差动继电器均是以判断差流值,即图1(a)中Iao、Ibo、Ico的大小来决定是否启动差动保护。通常CTc、CTz接入差动继电器的电缆是互相独立的,因此,两根电缆之间的线一般来说是不大会接错,但同一根电缆内的线则有可能接错相位,另外电流互感器各相的极性也有可能接反。第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页2.1两侧电流互感器的相量分析不考虑两侧互感器的不平衡电流,假设Iach=Iazh,Ibch=Ibzh,Icch=Iczh,|Iach|=|Ibch|=|Icch|,下面先来分析一下两侧电流互感器各电流量的相量关系。当两侧电流互感器均为同极性时,其相量图可分别表示成图2(a)、(b)的形式,由图2(a)、(b)可得:若电流互感器有部分相位极性接反对,现假设CTC中B、C相极性接反,可画出Idc与Iach、Ibch、Icch间的相量图如图2(c)所示。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页由图2(c)可求得即流经电流互感器CTC中性点的电流值|Idc|为其各相电流值的两倍,且同极性两相的和电流值等于其相电流值,非同极性两相的和电流值为其相电流值的3倍。同理可推得,若只有一相极性接反,上述关系仍然成立。根据上述分析,可以先用钳形表测量接入差动继电器的两组电流互感器各相电流值|Iach|、|Ibch|、|Icch|、|Iazh|、|Ibzh|、|Iczh|及中性点电流值|Idc|、|Idz|,判断两侧电流互感器三相是否同极性,若非同极性,再根据式(2)、式(3)来判断非同极性相并改正。2.2差动保护几种可能接线的相量分析同上假设,在两侧电流互感器各自均同极性的情况下,再来分析一下差动保护几种可能的接线及其电流相量关系。2.2.1接线全正确则接入三相差动继电器的电流相量图如图3(a)所示。由图可求得:由(4)式可知,此时三相差动继电器均无差电流通过。2.2.3有一侧电流互感器三相极性全接反,而接入各相差动继电器的电流回路相位正确假设CTz三相极性全接反,则接入三相差动继电器的电流相量图如图3(b)所示。由图3(b)可求得:第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页由(5)式可知,此时流经三相差动继电器的差电流|Iao|、|Ibo|、|Ico|均为其一侧输入电流的两倍。2.2.3两侧电流互感器的各相极性均正确,但接入三相差动继电器的相位均不同相假设Ac1、Cz1接入CJ1,Bc1、Az1接入CJ2,Cc1、Bz1接入CJ3,则接入三相差动继电器的电流相量图如图3(c)所示。由图(c)可求得:由(6)式可知,此时流经三相差动继电器的差电流|Iao|、|Ibo|、|Ico|均为其一侧输入电流的3倍。同理可推得,如果两侧电流互感器的各相极性均正确,当接入任意一相差动继电器的两侧电流回路不同相时,流经该相的差电流为其一侧输入电流的3倍,而流经正确相的差电流为零。第5页共6页第4...
