电子电工课程设计 声控电子锁VIP免费

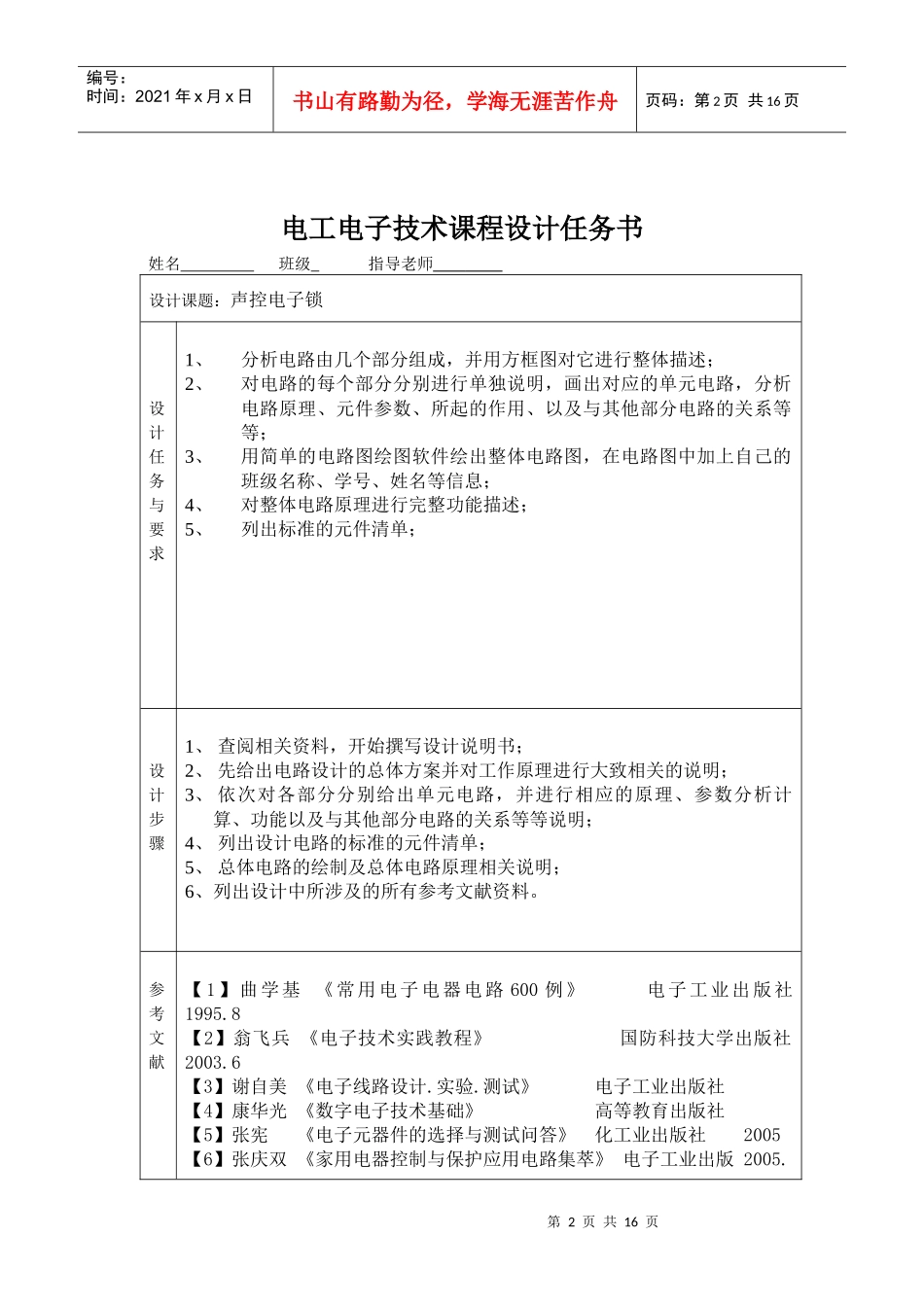

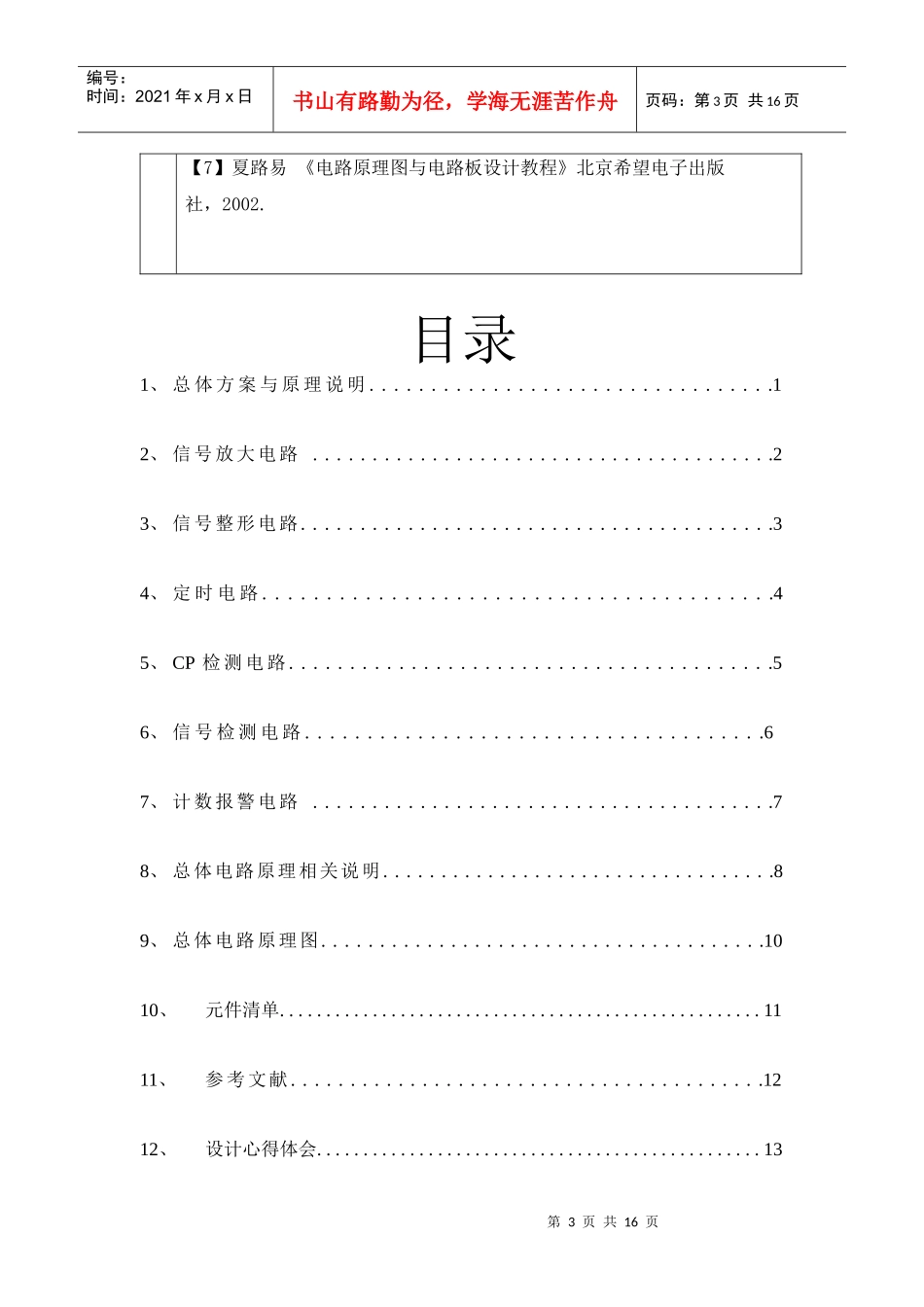

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页题目声控电子锁班级学号姓名指导时间2011年12月12-16号景德镇陶瓷学院第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页电工电子技术课程设计任务书姓名班级指导老师设计课题：声控电子锁设计任务与要求1、分析电路由几个部分组成，并用方框图对它进行整体描述；2、对电路的每个部分分别进行单独说明，画出对应的单元电路，分析电路原理、元件参数、所起的作用、以及与其他部分电路的关系等等；3、用简单的电路图绘图软件绘出整体电路图，在电路图中加上自己的班级名称、学号、姓名等信息；4、对整体电路原理进行完整功能描述；5、列出标准的元件清单；设计步骤1、查阅相关资料，开始撰写设计说明书；2、先给出电路设计的总体方案并对工作原理进行大致相关的说明；3、依次对各部分分别给出单元电路，并进行相应的原理、参数分析计算、功能以及与其他部分电路的关系等等说明；4、列出设计电路的标准的元件清单；5、总体电路的绘制及总体电路原理相关说明；6、列出设计中所涉及的所有参考文献资料。参考文献【1】曲学基《常用电子电器电路600例》电子工业出版社1995.8【2】翁飞兵《电子技术实践教程》国防科技大学出版社2003.6【3】谢自美《电子线路设计.实验.测试》电子工业出版社【4】康华光《数字电子技术基础》高等教育出版社【5】张宪《电子元器件的选择与测试问答》化工业出版社2005【6】张庆双《家用电器控制与保护应用电路集萃》电子工业出版2005.第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页【7】夏路易《电路原理图与电路板设计教程》北京希望电子出版社，2002.目录1、总体方案与原理说明.................................12、信号放大电路.......................................23、信号整形电路........................................34、定时电路........................................45、CP检测电路........................................56、信号检测电路.....................................67、计数报警电路.......................................78、总体电路原理相关说明..................................89、总体电路原理图......................................1010、元件清单....................................................1111、参考文献........................................1212、设计心得体会................................................13第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页一、总体方案与原理说明锁是人们日常生活的基本器具，锁的结构形式很多。声控电子锁是以声音作为开锁信号，用电子器件构成控制电路以推动锁的装置动作，从而实现锁的功能。本课题的任务是设计制作一个能以声音作为开锁信号的控制电路。图1声控电子锁的原理框图设计制作一个由掌声控制的电子锁电路，输入的掌声信号中出现“啪！啪！-！啪！”的节奏时，既输入开锁代码1101时（代码可以自行设定），使电路输出一个高电平脉冲，推动执行机构动作，可将锁打开。执行机构的动作可用发光二极管模拟，例如，用红灯表示关锁绿灯表示开锁。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页二、单元电路1——信号放大电路此电路由压电片产生电信号，经过门1、2、3及相关阻容元件构成的高输入阻抗放大器进行放大，电路图如下图2信号放大电路第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页三、单元电路2——信号整形电路在此电路中由门5和6构成单稳电路由门7和8构成施密特电路，这两个电路共同对电路进行整形。电路图如下图3信号整形电路第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页四、单元电路3——定时电路本电路是由555定时器集成电路...
