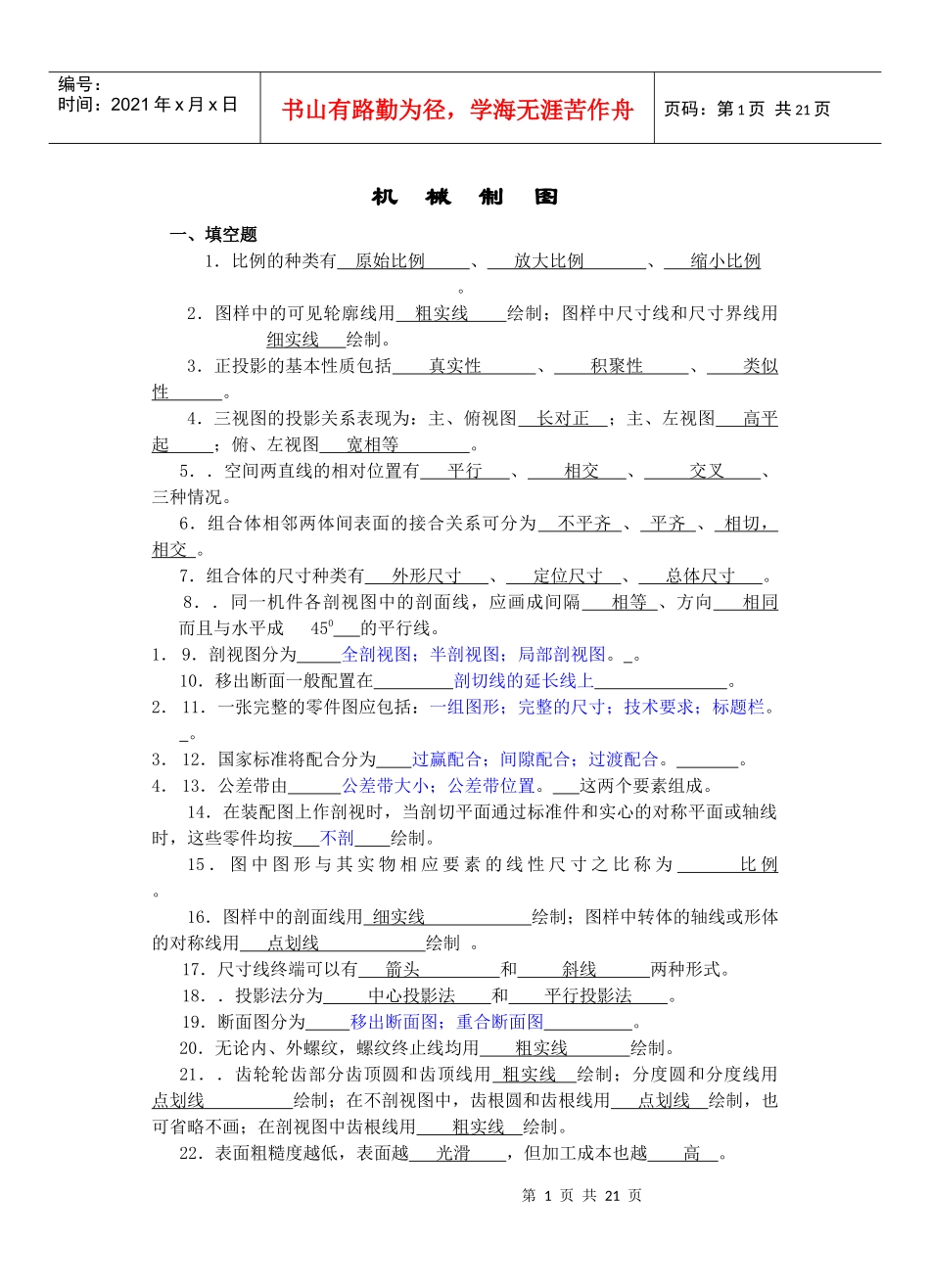

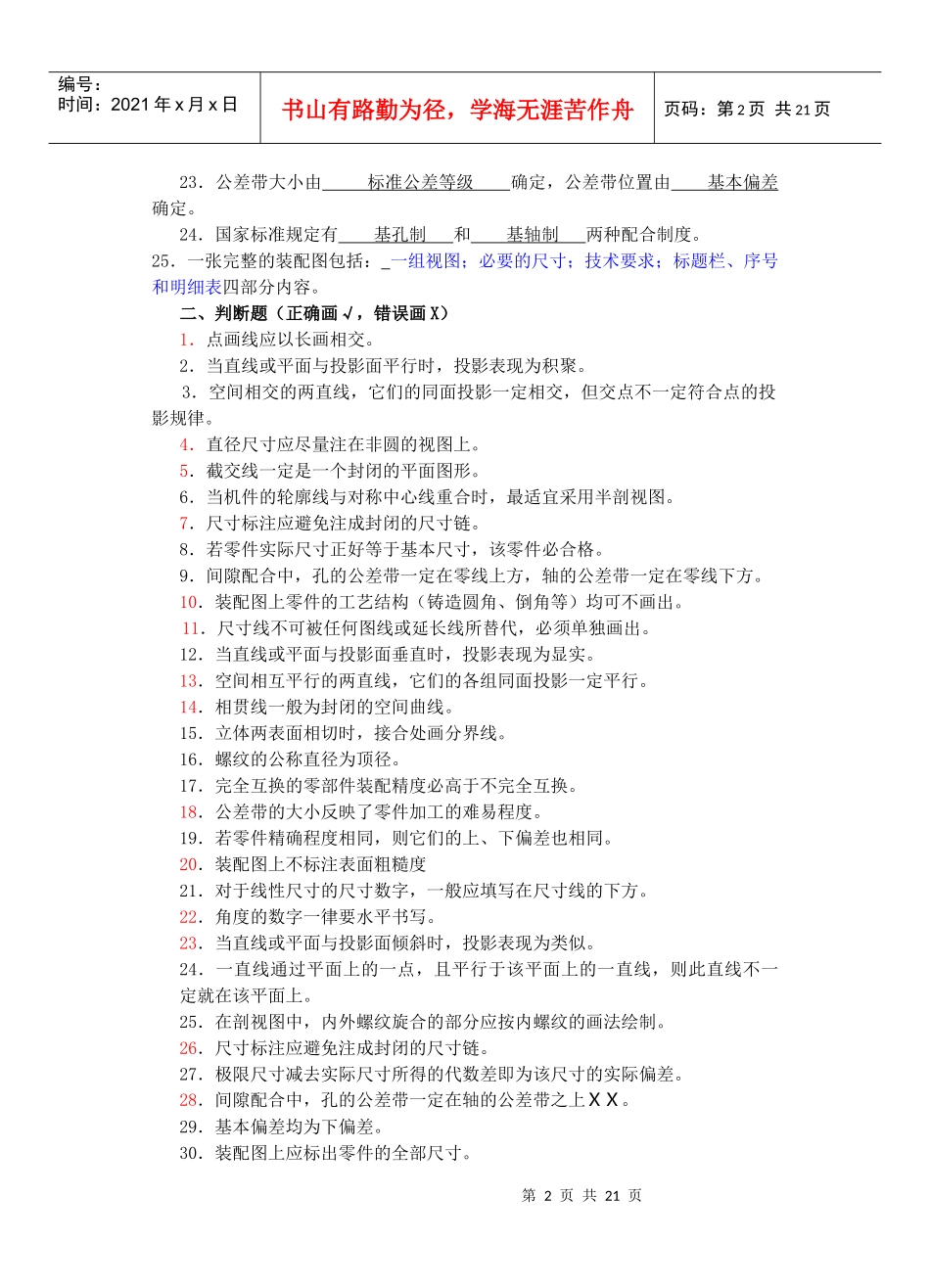

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页机械制图一、填空题1．比例的种类有原始比例、放大比例、缩小比例。2．图样中的可见轮廓线用粗实线绘制；图样中尺寸线和尺寸界线用细实线绘制。3．正投影的基本性质包括真实性、积聚性、类似性。4．三视图的投影关系表现为：主、俯视图长对正；主、左视图高平起；俯、左视图宽相等。5．．空间两直线的相对位置有平行、相交、交叉、三种情况。6．组合体相邻两体间表面的接合关系可分为不平齐、平齐、相切，相交。7．组合体的尺寸种类有外形尺寸、定位尺寸、总体尺寸。8．．同一机件各剖视图中的剖面线，应画成间隔相等、方向相同而且与水平成450的平行线。1．9．剖视图分为全剖视图；半剖视图；局部剖视图。。10．移出断面一般配置在剖切线的延长线上。2．11．一张完整的零件图应包括：一组图形；完整的尺寸；技术要求；标题栏。。3．12．国家标准将配合分为过赢配合；间隙配合；过渡配合。。4．13．公差带由公差带大小；公差带位置。这两个要素组成。14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按不剖绘制。15．图中图形与其实物相应要素的线性尺寸之比称为比例。16．图样中的剖面线用细实线绘制；图样中转体的轴线或形体的对称线用点划线绘制。17．尺寸线终端可以有箭头和斜线两种形式。18．．投影法分为中心投影法和平行投影法。19．断面图分为移出断面图；重合断面图。20．无论内、外螺纹，螺纹终止线均用粗实线绘制。21．．齿轮轮齿部分齿顶圆和齿顶线用粗实线绘制；分度圆和分度线用点划线绘制；在不剖视图中，齿根圆和齿根线用点划线绘制，也可省略不画；在剖视图中齿根线用粗实线绘制。22．表面粗糙度越低，表面越光滑，但加工成本也越高。第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页23．公差带大小由标准公差等级确定，公差带位置由基本偏差确定。24．国家标准规定有基孔制和基轴制两种配合制度。25．一张完整的装配图包括：一组视图；必要的尺寸；技术要求；标题栏、序号和明细表四部分内容。二、判断题（正确画√，错误画X）1．点画线应以长画相交。2．当直线或平面与投影面平行时，投影表现为积聚。3．空间相交的两直线，它们的同面投影一定相交，但交点不一定符合点的投影规律。4．直径尺寸应尽量注在非圆的视图上。5．截交线一定是一个封闭的平面图形。6．当机件的轮廓线与对称中心线重合时，最适宜采用半剖视图。7．尺寸标注应避免注成封闭的尺寸链。8．若零件实际尺寸正好等于基本尺寸，该零件必合格。9．间隙配合中，孔的公差带一定在零线上方，轴的公差带一定在零线下方。10．装配图上零件的工艺结构（铸造圆角、倒角等）均可不画出。11．尺寸线不可被任何图线或延长线所替代，必须单独画出。12．当直线或平面与投影面垂直时，投影表现为显实。13．空间相互平行的两直线，它们的各组同面投影一定平行。14．相贯线一般为封闭的空间曲线。15．立体两表面相切时，接合处画分界线。16．螺纹的公称直径为顶径。17．完全互换的零部件装配精度必高于不完全互换。18．公差带的大小反映了零件加工的难易程度。19．若零件精确程度相同，则它们的上、下偏差也相同。20．装配图上不标注表面粗糙度21．对于线性尺寸的尺寸数字，一般应填写在尺寸线的下方。22．角度的数字一律要水平书写。23．当直线或平面与投影面倾斜时，投影表现为类似。24．一直线通过平面上的一点，且平行于该平面上的一直线，则此直线不一定就在该平面上。25．在剖视图中，内外螺纹旋合的部分应按内螺纹的画法绘制。26．尺寸标注应避免注成封闭的尺寸链。27．极限尺寸减去实际尺寸所得的代数差即为该尺寸的实际偏差。28．间隙配合中，孔的公差带一定在轴的公差带之上ⅩⅩ。29．基本偏差均为下偏差。30．装配图上应标出零件的全部尺寸。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页三、求投影1．已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，...
