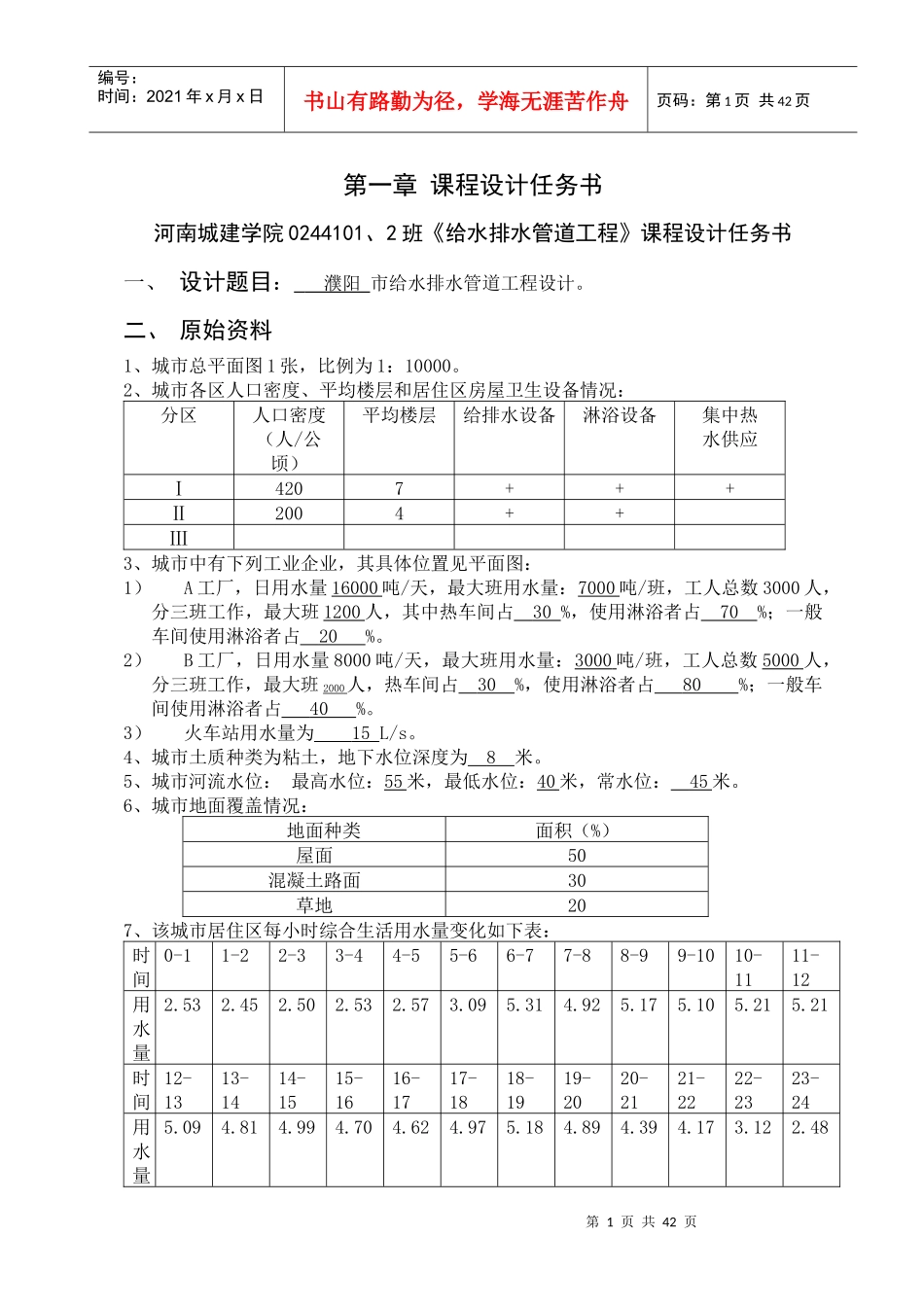

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第一章课程设计任务书河南城建学院0244101、2班《给水排水管道工程》课程设计任务书一、设计题目：濮阳市给水排水管道工程设计。二、原始资料1、城市总平面图1张，比例为1：10000。2、城市各区人口密度、平均楼层和居住区房屋卫生设备情况：分区人口密度（人/公顷）平均楼层给排水设备淋浴设备集中热水供应Ⅰ4207+++Ⅱ2004++Ⅲ3、城市中有下列工业企业，其具体位置见平面图：1）A工厂，日用水量16000吨/天，最大班用水量：7000吨/班，工人总数3000人，分三班工作，最大班1200人，其中热车间占30%，使用淋浴者占70%；一般车间使用淋浴者占20%。2）B工厂，日用水量8000吨/天，最大班用水量：3000吨/班，工人总数5000人，分三班工作，最大班2000人，热车间占30%，使用淋浴者占80%；一般车间使用淋浴者占40%。3）火车站用水量为15L/s。4、城市土质种类为粘土，地下水位深度为8米。5、城市河流水位：最高水位：55米，最低水位：40米，常水位：45米。6、城市地面覆盖情况：地面种类面积（%）屋面50混凝土路面30草地207、该城市居住区每小时综合生活用水量变化如下表：时间0-11-22-33-44-55-66-77-88-99-1010-1111-12用水量2.532.452.502.532.573.095.314.925.175.105.215.21时间12-1313-1414-1515-1616-1717-1818-1919-2020-2121-2222-2323-24用水量5.094.814.994.704.624.975.184.894.394.173.122.48第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页三、课程设计内容：1、城市给水管网扩初设计1）城市给水管网定线（包括方案比较）；2）用水量计算，管网水力计算；3）清水池、水塔容积计算、水泵扬程计算4）管网校核；5）绘图（平面图、等水压线图）2、城市排水管网扩初设计。1）排水体制选择2）城市排水管网定线的说明（包括方案比较）；3）设计流量量计算；4）控制分支管及总干管的水力计算；5）任选1条雨水管路的水力计算（若体制为分流制）；6）绘图（平面图、纵剖面图）四、设计参考资料1、《给排水设计手册》第一册或《给排水快速设计手册》第5册2、《给排水管道工程》教材五、设计成果1、设计说明书一份（包括前言、目录、设计计算的过程、总结）2、城市给水排水管道总平面布置图1张，比例尺为1：10000（1号图）；3、给水管网等水压线图1张（2号图）；4、污水总干管纵剖面图1张（由指导教师指定某一段，长度大约1000米左右）（2号图）；六、要求1、按正常上课严格考勤；2、设计说明书要求条理清楚，书写端正，无错别字；图纸线条、符号、字体符合专业制图规范）；3、按时完成设计任务七、其他：1、设计时间：2012-2013学年第一学期（第16、17周12月17号-12月29号）2、上交设计成果时间：17周周五下午3、设计指导教师：张奎、谭水成、刘萍、余海静第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页第二章给水管网设计与计算2.1一区最高日用水量计算城市最高日用水量包括综合生活用水、工业生产用水、职工生活用水及淋浴用水、市政用水、未预见用水和管网漏失水量。表1-1分区人口密度（人/公顷）面积（公顷）人口数（人）Ⅰ4201236.81519460.2Ⅱ200737.96147592濮阳市位于河南省，总人口66.7万，参考《给水排水管道系统》教材表4-2得，可知一区位于二分区，为大城市。最高日综合生活用水定额为170～260L/(人·d)，故取综合生活用水定额为260L/(人·d)。用水普及率为100%。最高日综合生活用水量Q1：Q1=qNfQ1―—城市最高日综合生活用水，m３／d；q――城市最高日综合用水量定额，Ｌ／（人.d）；Ｎ――城市设计年限内计划用水人口数；f――城市自来水普及率，采用f=100%Q1=qNf=260×519460.2/1000=135059.6522.1.2一区工业用水量（1）工业企业职工的生活用水量Q2：工厂职工生活用水量采用一般车间每人每班25L，高温车间每人每班35L计算.Q2=（360×35+840×25+600×35+1400×25）×3/1000=268.8(m3/d)（2）工业企业职工的淋浴用水量Q3：淋浴用水按一般车间每人每班40L，高温车间每人每班60L计算.A...
