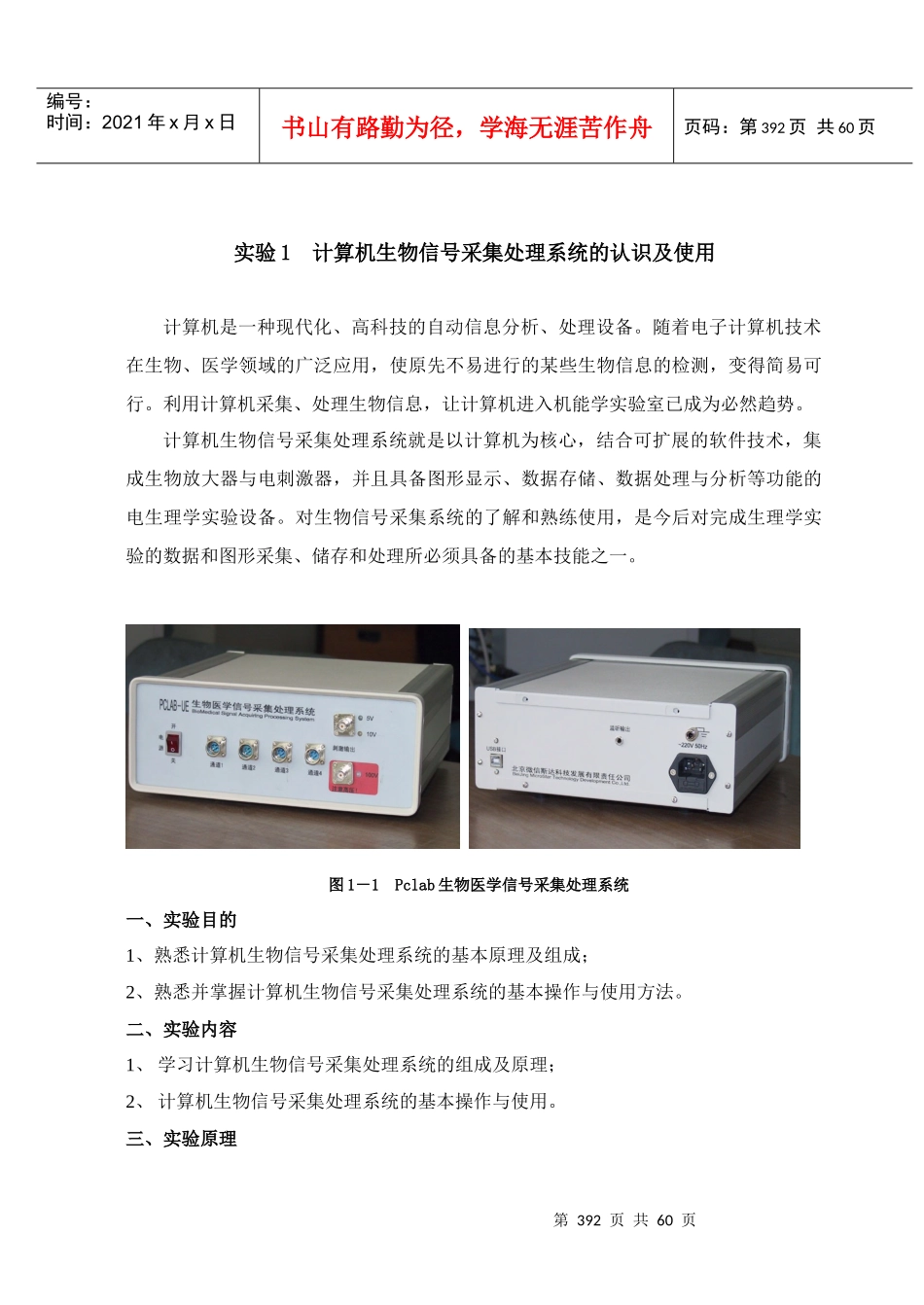

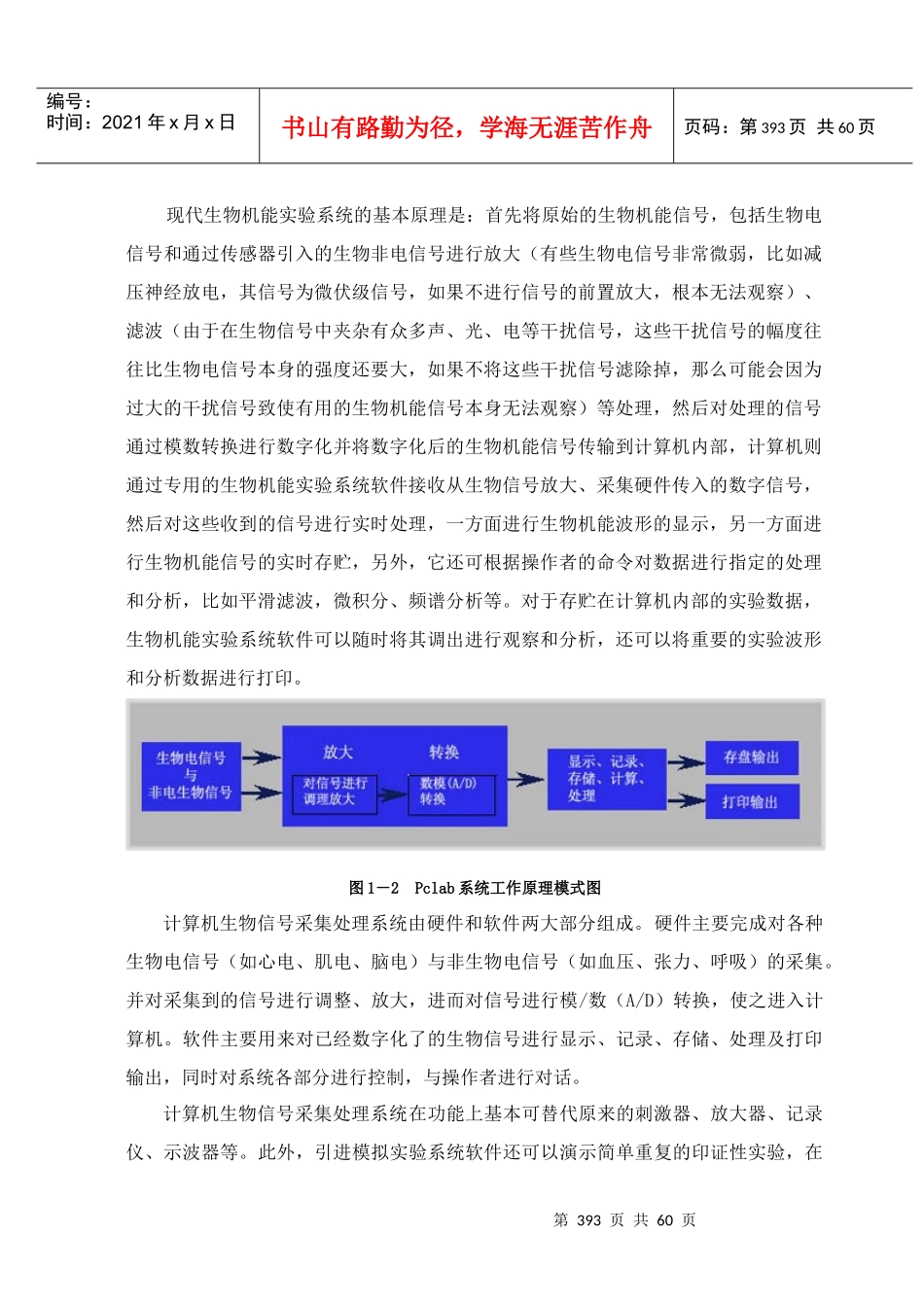

第391页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第391页共60页生物机能学实验主编：刘良国李淑红湖南文理学院基础生物学实验中心第392页共60页第391页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第392页共60页实验1计算机生物信号采集处理系统的认识及使用计算机是一种现代化、高科技的自动信息分析、处理设备。随着电子计算机技术在生物、医学领域的广泛应用，使原先不易进行的某些生物信息的检测，变得简易可行。利用计算机采集、处理生物信息，让计算机进入机能学实验室已成为必然趋势。计算机生物信号采集处理系统就是以计算机为核心，结合可扩展的软件技术，集成生物放大器与电刺激器，并且具备图形显示、数据存储、数据处理与分析等功能的电生理学实验设备。对生物信号采集系统的了解和熟练使用，是今后对完成生理学实验的数据和图形采集、储存和处理所必须具备的基本技能之一。图1－1Pclab生物医学信号采集处理系统一、实验目的1、熟悉计算机生物信号采集处理系统的基本原理及组成；2、熟悉并掌握计算机生物信号采集处理系统的基本操作与使用方法。二、实验内容1、学习计算机生物信号采集处理系统的组成及原理；2、计算机生物信号采集处理系统的基本操作与使用。三、实验原理第393页共60页第392页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第393页共60页现代生物机能实验系统的基本原理是：首先将原始的生物机能信号，包括生物电信号和通过传感器引入的生物非电信号进行放大（有些生物电信号非常微弱，比如减压神经放电，其信号为微伏级信号，如果不进行信号的前置放大，根本无法观察）、滤波（由于在生物信号中夹杂有众多声、光、电等干扰信号，这些干扰信号的幅度往往比生物电信号本身的强度还要大，如果不将这些干扰信号滤除掉，那么可能会因为过大的干扰信号致使有用的生物机能信号本身无法观察）等处理，然后对处理的信号通过模数转换进行数字化并将数字化后的生物机能信号传输到计算机内部，计算机则通过专用的生物机能实验系统软件接收从生物信号放大、采集硬件传入的数字信号，然后对这些收到的信号进行实时处理，一方面进行生物机能波形的显示，另一方面进行生物机能信号的实时存贮，另外，它还可根据操作者的命令对数据进行指定的处理和分析，比如平滑滤波，微积分、频谱分析等。对于存贮在计算机内部的实验数据，生物机能实验系统软件可以随时将其调出进行观察和分析，还可以将重要的实验波形和分析数据进行打印。图1－2Pclab系统工作原理模式图计算机生物信号采集处理系统由硬件和软件两大部分组成。硬件主要完成对各种生物电信号（如心电、肌电、脑电）与非生物电信号（如血压、张力、呼吸）的采集。并对采集到的信号进行调整、放大，进而对信号进行模/数（A/D）转换，使之进入计算机。软件主要用来对已经数字化了的生物信号进行显示、记录、存储、处理及打印输出，同时对系统各部分进行控制，与操作者进行对话。计算机生物信号采集处理系统在功能上基本可替代原来的刺激器、放大器、记录仪、示波器等。此外，引进模拟实验系统软件还可以演示简单重复的印证性实验，在第394页共60页第393页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第394页共60页动手前预习实验，甚至代替部分实验。微机生理系统已成为生理实验教学与研究的一个发展方向。1、传感器和放大器生物所产生的信息，其形式多种多样，除生物电信号可直接检取外，其他形式的生物信号必须先转换成电信号，对微弱的电信号还需经过放大，才能作进一步的处理。生物信号采集处理系统中的刺激和放大器都是由计算机程控的，其工作原理和一般的刺激器、放大器完全一样。主要的区别在于一般仪器是机械触点式切换，而生物信号采集处理系统是电子模拟开关，由电压高低的变化控制，是程序化管理，提高了仪器的可靠性，延长了仪器的寿命。2、生物信号的采集计算机在采集生物信号时，通常按照一定的时间间隔对生物信号取样，并将其转换成数字信号后放入内存，这个进程称为采样。(1)Ａ/D转换器生物信号通...
