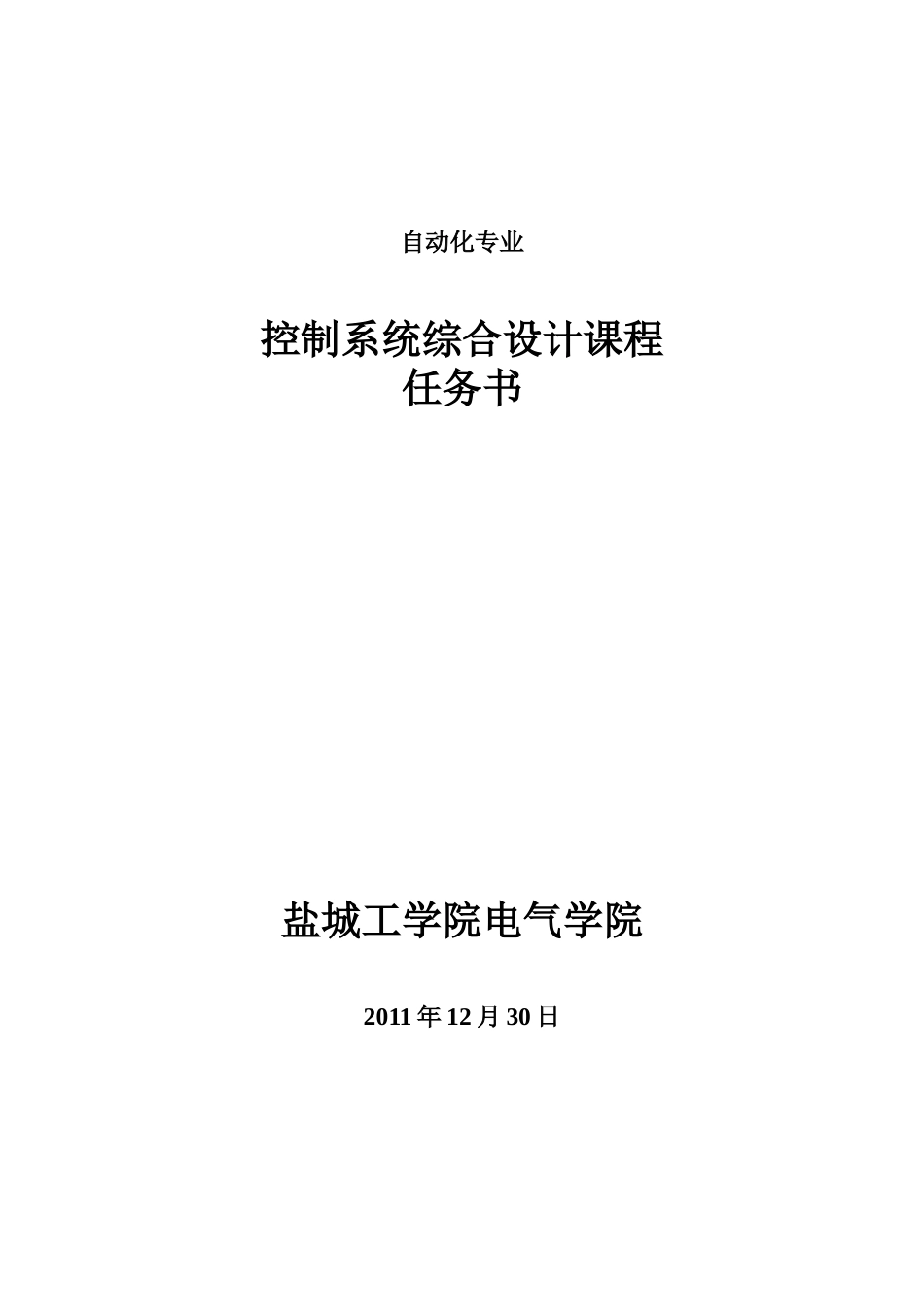

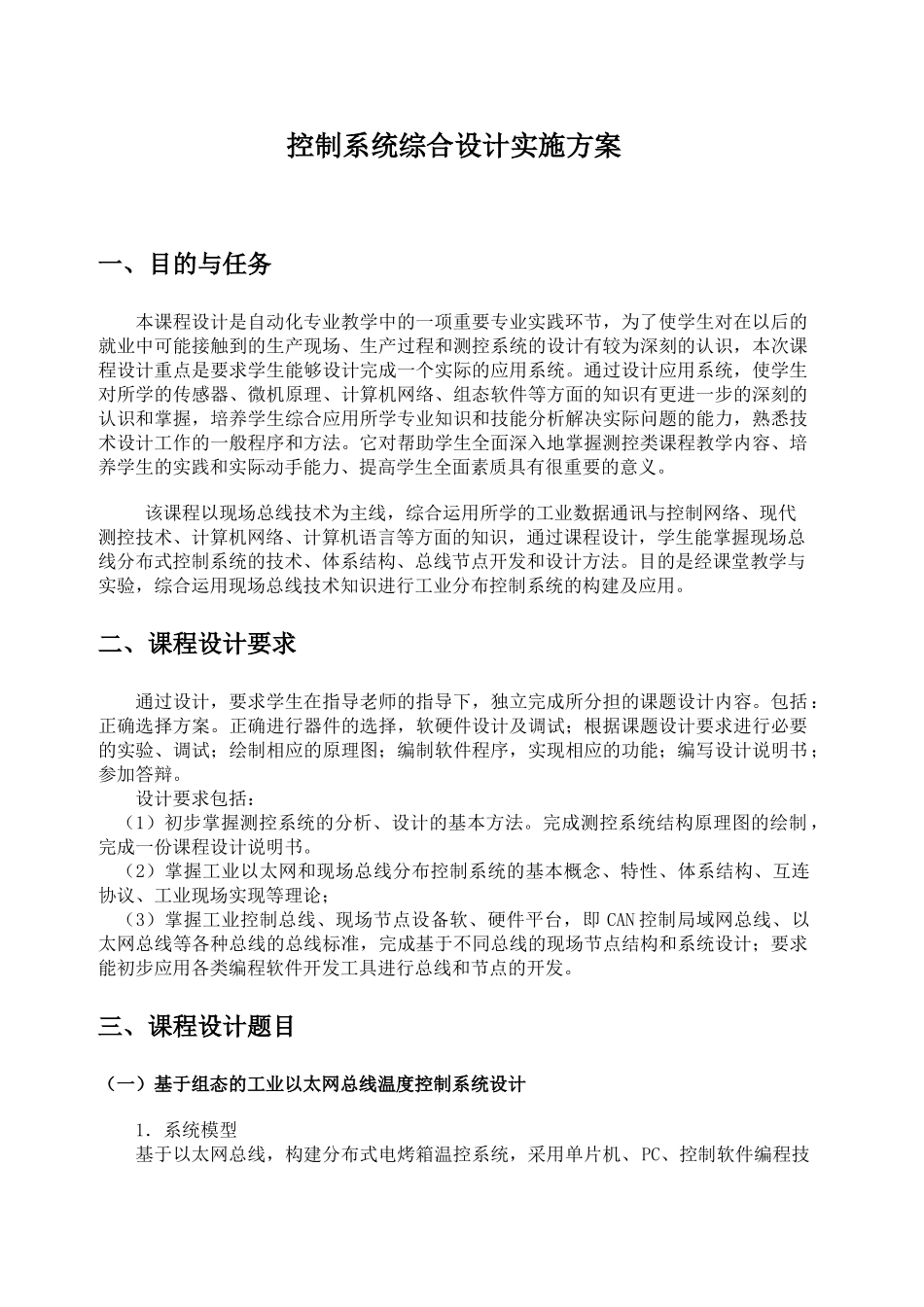

自动化专业控制系统综合设计课程任务书盐城工学院电气学院2011年12月30日控制系统综合设计实施方案一、目的与任务本课程设计是自动化专业教学中的一项重要专业实践环节，为了使学生对在以后的就业中可能接触到的生产现场、生产过程和测控系统的设计有较为深刻的认识，本次课程设计重点是要求学生能够设计完成一个实际的应用系统。通过设计应用系统，使学生对所学的传感器、微机原理、计算机网络、组态软件等方面的知识有更进一步的深刻的认识和掌握，培养学生综合应用所学专业知识和技能分析解决实际问题的能力，熟悉技术设计工作的一般程序和方法。它对帮助学生全面深入地掌握测控类课程教学内容、培养学生的实践和实际动手能力、提高学生全面素质具有很重要的意义。该课程以现场总线技术为主线，综合运用所学的工业数据通讯与控制网络、现代测控技术、计算机网络、计算机语言等方面的知识，通过课程设计，学生能掌握现场总线分布式控制系统的技术、体系结构、总线节点开发和设计方法。目的是经课堂教学与实验，综合运用现场总线技术知识进行工业分布控制系统的构建及应用。二、课程设计要求通过设计，要求学生在指导老师的指导下，独立完成所分担的课题设计内容。包括：正确选择方案。正确进行器件的选择，软硬件设计及调试；根据课题设计要求进行必要的实验、调试；绘制相应的原理图；编制软件程序，实现相应的功能；编写设计说明书；参加答辩。设计要求包括：（1）初步掌握测控系统的分析、设计的基本方法。完成测控系统结构原理图的绘制，完成一份课程设计说明书。（2）掌握工业以太网和现场总线分布控制系统的基本概念、特性、体系结构、互连协议、工业现场实现等理论；（3）掌握工业控制总线、现场节点设备软、硬件平台，即CAN控制局域网总线、以太网总线等各种总线的总线标准，完成基于不同总线的现场节点结构和系统设计；要求能初步应用各类编程软件开发工具进行总线和节点的开发。三、课程设计题目（一）基于组态的工业以太网总线温度控制系统设计1．系统模型基于以太网总线，构建分布式电烤箱温控系统，采用单片机、PC、控制软件编程技术，实现电烤箱温控系统设计。以工业以太网教学实验开发平台为基础，利用组态软件编写一上位机软件，模拟调试以现场总线为基础的热电偶温度检测模块与数字量输出模块的控制。其中热电偶温度检测功能模块为只读数据，数字输出为可配置数据。利用功能模块检测温度，通过数字输出通道来控制继电器开关，实现温度控制。2．综合设计实现的基本功能控制烤箱温度，量程范围0～100℃,超调量不超过5％。3．综合设计的具体要求(1)温度传感器选用J型热电偶；设计出温度检测的硬件控制系统，给出硬件系统的电路原理图。（2）实现热电偶温度检测系统软件设计，量程范围0～100℃，采用组态软件进行分布式电烤箱温度控制系统监控软件设计，完成系统整体集成，调试运行。（二）煤矿瓦斯检测报警系统设计1．系统模型综合运用气体传感器、单片机及其他外围设备设计一个针对瓦斯气体的检测与报警系统，当煤矿中瓦斯气体的浓度达到一定值时发出报警信息。以工业以太网教学实验开发平台为基础，利用组态软件编制一上位机软件，模拟实现以现场总线为基础的煤矿瓦斯检测报警系统设计。其中瓦斯检测采用气体传感器实现，采用以太网模块对气体传感器信号进行检测，实时显示、报警。2．综合设计实现的基本功能检测瓦斯浓度，通过组态界面显示，当达到一定浓度时实时报警，切断开关。3．综合设计的具体要求（1）构建控制报警系统硬件框架，给出硬件系统的电路原理图。（2）根据系统设计要求实现的功能利用组态软件进行系统性能设计。（三）基于工业以太网总线的直流(DC)电机调速系统设计1．系统模型典型的DC电机通过改变输入电压来改变电机在负载条件下的转动角速度。以单片机控制系统核心部分，单片机主要完成采集数据并将数据送给PC机进行相应处理,电机转速信号的采集均由单片机系统自行完成,然后通过现场总线将转速信号实时地传送给PC机进行处理。以工业以太网教学实验开发平台为基础，利用组态软件编写一上位机软件，模拟实现以现场总线为基础的直流(DC)电机调...
