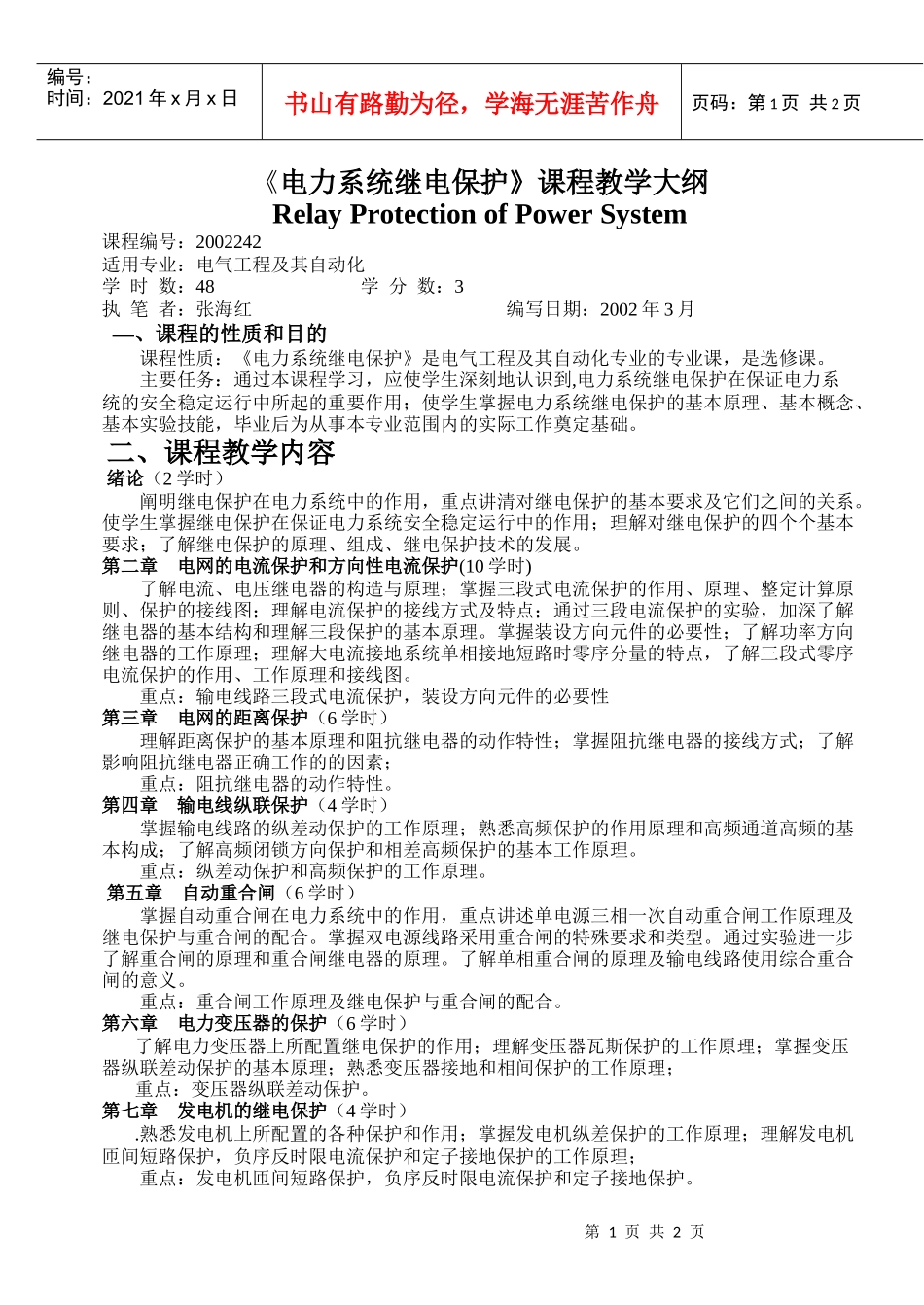

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页《电力系统继电保护》课程教学大纲RelayProtectionofPowerSystem课程编号：2002242适用专业：电气工程及其自动化学时数：48学分数：3执笔者：张海红编写日期：2002年3月—、课程的性质和目的课程性质：《电力系统继电保护》是电气工程及其自动化专业的专业课，是选修课。主要任务：通过本课程学习，应使学生深刻地认识到,电力系统继电保护在保证电力系统的安全稳定运行中所起的重要作用；使学生掌握电力系统继电保护的基本原理、基本概念、基本实验技能，毕业后为从事本专业范围内的实际工作奠定基础。二、课程教学内容绪论（2学时）阐明继电保护在电力系统中的作用，重点讲清对继电保护的基本要求及它们之间的关系。使学生掌握继电保护在保证电力系统安全稳定运行中的作用；理解对继电保护的四个个基本要求；了解继电保护的原理、组成、继电保护技术的发展。第二章电网的电流保护和方向性电流保护(10学时)了解电流、电压继电器的构造与原理；掌握三段式电流保护的作用、原理、整定计算原则、保护的接线图；理解电流保护的接线方式及特点；通过三段电流保护的实验，加深了解继电器的基本结构和理解三段保护的基本原理。掌握装设方向元件的必要性；了解功率方向继电器的工作原理；理解大电流接地系统单相接地短路时零序分量的特点，了解三段式零序电流保护的作用、工作原理和接线图。重点：输电线路三段式电流保护，装设方向元件的必要性第三章电网的距离保护（6学时）理解距离保护的基本原理和阻抗继电器的动作特性；掌握阻抗继电器的接线方式；了解影响阻抗继电器正确工作的的因素；重点：阻抗继电器的动作特性。第四章输电线纵联保护（4学时）掌握输电线路的纵差动保护的工作原理；熟悉高频保护的作用原理和高频通道高频的基本构成；了解高频闭锁方向保护和相差高频保护的基本工作原理。重点：纵差动保护和高频保护的工作原理。第五章自动重合闸（6学时）掌握自动重合闸在电力系统中的作用，重点讲述单电源三相一次自动重合闸工作原理及继电保护与重合闸的配合。掌握双电源线路采用重合闸的特殊要求和类型。通过实验进一步了解重合闸的原理和重合闸继电器的原理。了解单相重合闸的原理及输电线路使用综合重合闸的意义。重点：重合闸工作原理及继电保护与重合闸的配合。第六章电力变压器的保护（6学时）了解电力变压器上所配置继电保护的作用；理解变压器瓦斯保护的工作原理；掌握变压器纵联差动保护的基本原理；熟悉变压器接地和相间保护的工作原理；重点：变压器纵联差动保护。第七章发电机的继电保护（4学时）.熟悉发电机上所配置的各种保护和作用；掌握发电机纵差保护的工作原理；理解发电机匝间短路保护，负序反时限电流保护和定子接地保护的工作原理；重点：发电机匝间短路保护，负序反时限电流保护和定子接地保护。第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页第八章微型机继电保护（4学时）掌握微机保护的基本组成。了解U/F变换式数据采集系统的工作原理。了解数字滤波器的特点；掌握微机保护的常用算法。重点：微机保护的基本组成，微机保护的常用算法。三、课堂教学的基本要求本课程的教学环节包括：课堂讲授、课外作业、实验和考试。通过各个教学环节重点培养学生分析和解决问题的能力和自学能力。（一）课堂讲授1．教学方法采用启发式教学，对教材内容和本学科的发展方向要讲清，鼓励自学，充分调动学生学习的主动性，扩大学生的知识面。2．教学手段投影仪和研制多媒体教学系统。3．外语要求在讲授过程中给出各章节的主要专业名词的英语单词。（二）实验环节实验一：三段电流保护实验实验二：重合闸继电器实验实验三：阻抗继电器实验实验四：差动继电器实验实验五：WJS-11型微机保护仿真教学装置四、本课程与其它课程的联系与分工本课程的先修课为“电工基础”、“电子技术”、“电机学”、“电力系统分析”等。课程中注意讲授以下基本概念和方法。1．同步发电机和变压器的基本原理。2．电力系统的短路计算分析。3．电力系统的静...
