配料机_pld_1200_YT_1200c_使用_说明书VIP免费

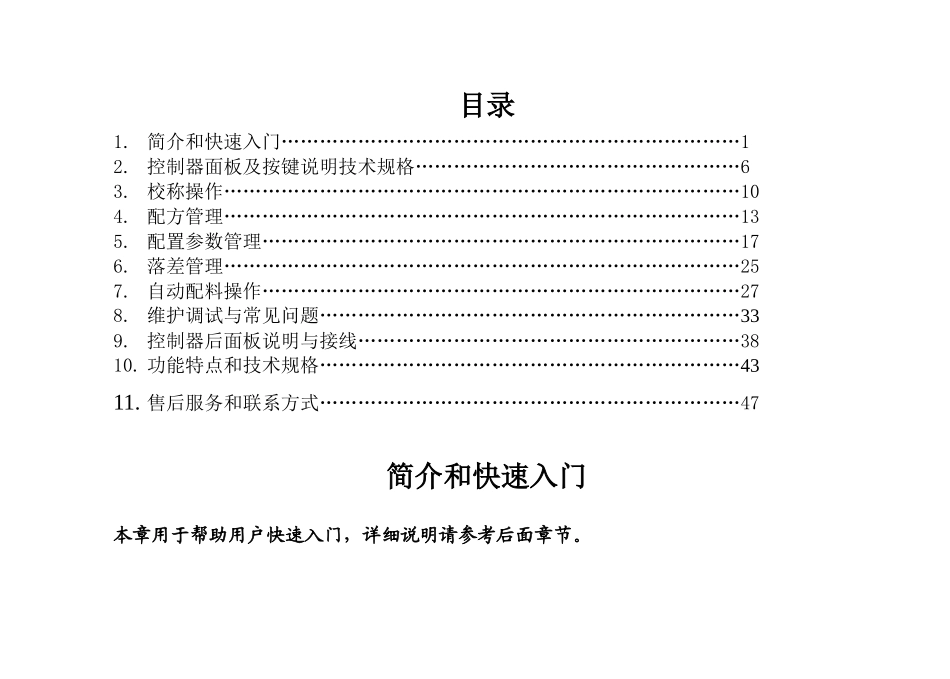

配料机_pld_1200_YT_1200c_使用_说明书_第1页
1/49

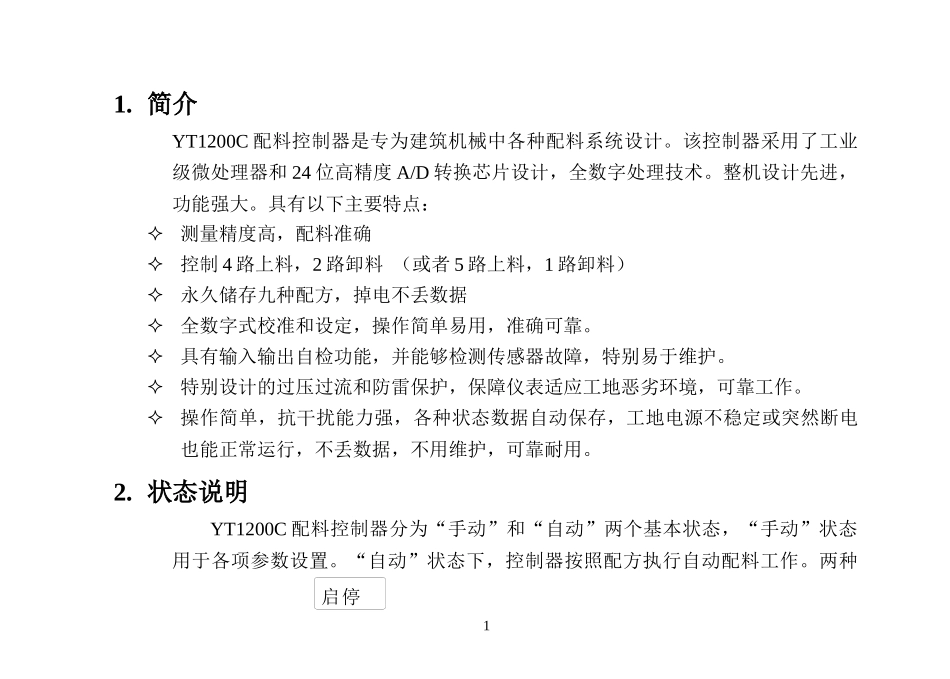

配料机_pld_1200_YT_1200c_使用_说明书_第2页
2/49

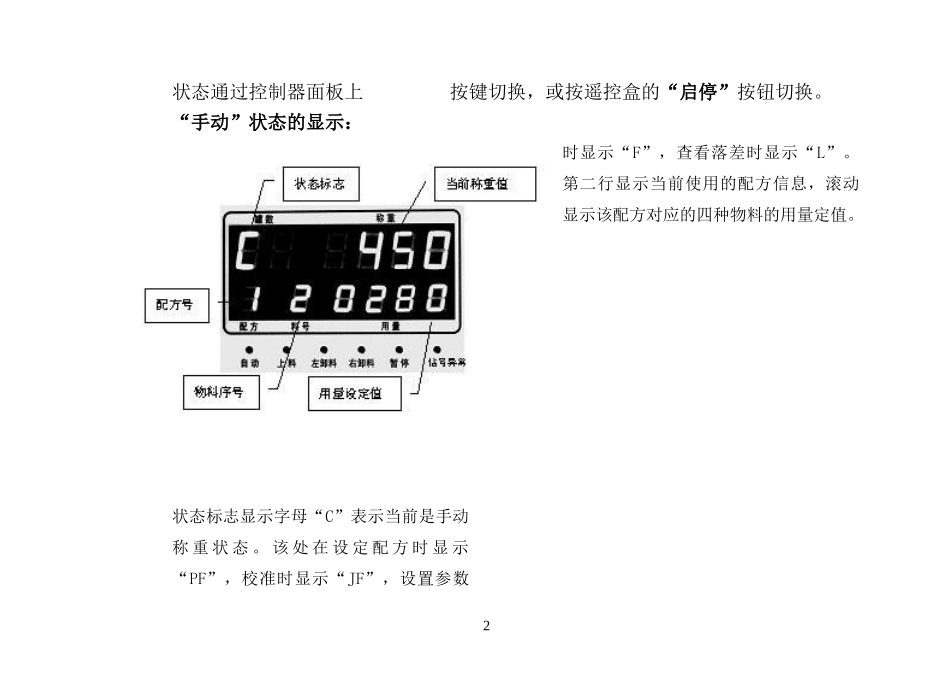

配料机_pld_1200_YT_1200c_使用_说明书_第3页
3/49
目录1.简介和快速入门………………………………………………………………12.控制器面板及按键说明技术规格……………………………………………63.校称操作………………………………………………………………………104.配方管理………………………………………………………………………135.配置参数管理…………………………………………………………………176.落差管理………………………………………………………………………257.自动配料操作…………………………………………………………………278.维护调试与常见问题…………………………………………………………339.控制器后面板说明与接线……………………………………………………3810.功能特点和技术规格…………………………………………………………4311.售后服务和联系方式…………………………………………………………47简介和快速入门本章用于帮助用户快速入门,详细说明请参考后面章节。1.简介YT1200C配料控制器是专为建筑机械中各种配料系统设计。该控制器采用了工业级微处理器和24位高精度A/D转换芯片设计,全数字处理技术。整机设计先进,功能强大。具有以下主要特点:测量精度高,配料准确控制4路上料,2路卸料(或者5路上料,1路卸料)永久储存九种配方,掉电不丢数据全数字式校准和设定,操作简单易用,准确可靠。具有输入输出自检功能,并能够检测传感器故障,特别易于维护。特别设计的过压过流和防雷保护,保障仪表适应工地恶劣环境,可靠工作。操作简单,抗干扰能力强,各种状态数据自动保存,工地电源不稳定或突然断电也能正常运行,不丢数据,不用维护,可靠耐用。2.状态说明YT1200C配料控制器分为“手动”和“自动”两个基本状态,“手动”状态用于各项参数设置。“自动”状态下,控制器按照配方执行自动配料工作。两种1启停状态通过控制器面板上按键切换,或按遥控盒的“启停”按钮切换。“手动”状态的显示:状态标志显示字母“C”表示当前是手动称重状态。该处在设定配方时显示“PF”,校准时显示“JF”,设置参数时显示“F”,查看落差时显示“L”。第二行显示当前使用的配方信息,滚动显示该配方对应的四种物料的用量定值。2已经配制罐数用“复零”键清零当前工作配方序号当前上料料号该指示灯亮表明进入“自动”状态当前料号用量料斗称重值“自动”状态的显示:显示窗的第一行显示已配制罐数,和称量斗的当前称重值。(在“自动”状态下可以按“复零”键将配制罐数清零)。第二行上料时显示使用的配方序号,当前正在上料的物料序号,和当前该物料的实际用量。如果是卸料,第二行则显示配方号和卸料方向。“自动”指示灯亮表明当前处于“自动”状态。“上料”指示灯亮表明正在上料状态。“左卸料”指示灯亮表明正在左卸料状态。“右卸料”指示灯亮表明正在右卸料状态。“暂停”指示灯亮表明上料或卸料过程被暂停,输出继电器不动作。3“信号异常”指示灯亮表明传感器的输出信号不正常,说明传感器有故障或者接线有问题。3.开机操作步骤第一次开机调试:1)检查接线,YT1200C控制器通电。2)配料柜档位开关扳到“手动”档。3)确认YT1200C控制器处于“手动”状态。4)进行校秤(先校零点再校准,参照第三章“校称操作”)。5)设定配方(参看第四章“配方操作”)。6)配料柜档位开关扳到“自动”档。7)按遥控盒“启停”按钮,开始自动配料。8)配料结束,按遥控盒“启停”按钮,控制器退出“自动”状态,停止自动配料。正常配料操作步骤:1)选定工作配方2)配料柜档位开关扳到“自动”档。43)按遥控盒“启停”按钮,开始自动配料。4)配料结束,按遥控盒“启停”按钮,控制器退出“自动”状态,停止自动配料。5第6页共49页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共49页4.遥控盒按钮操作:配料柜配套的遥控盒上有四个按钮,将配料柜上的挡位开关拨到自动档上,按遥控盒上“启停”按钮,配料机进入自动配料程序开始上料。上料时按“暂停”按钮则会暂停上料,再按该按钮则恢复上料。上完所有物料后进入卸料等待,按“左卸料”按钮或者“右卸料”按钮...
