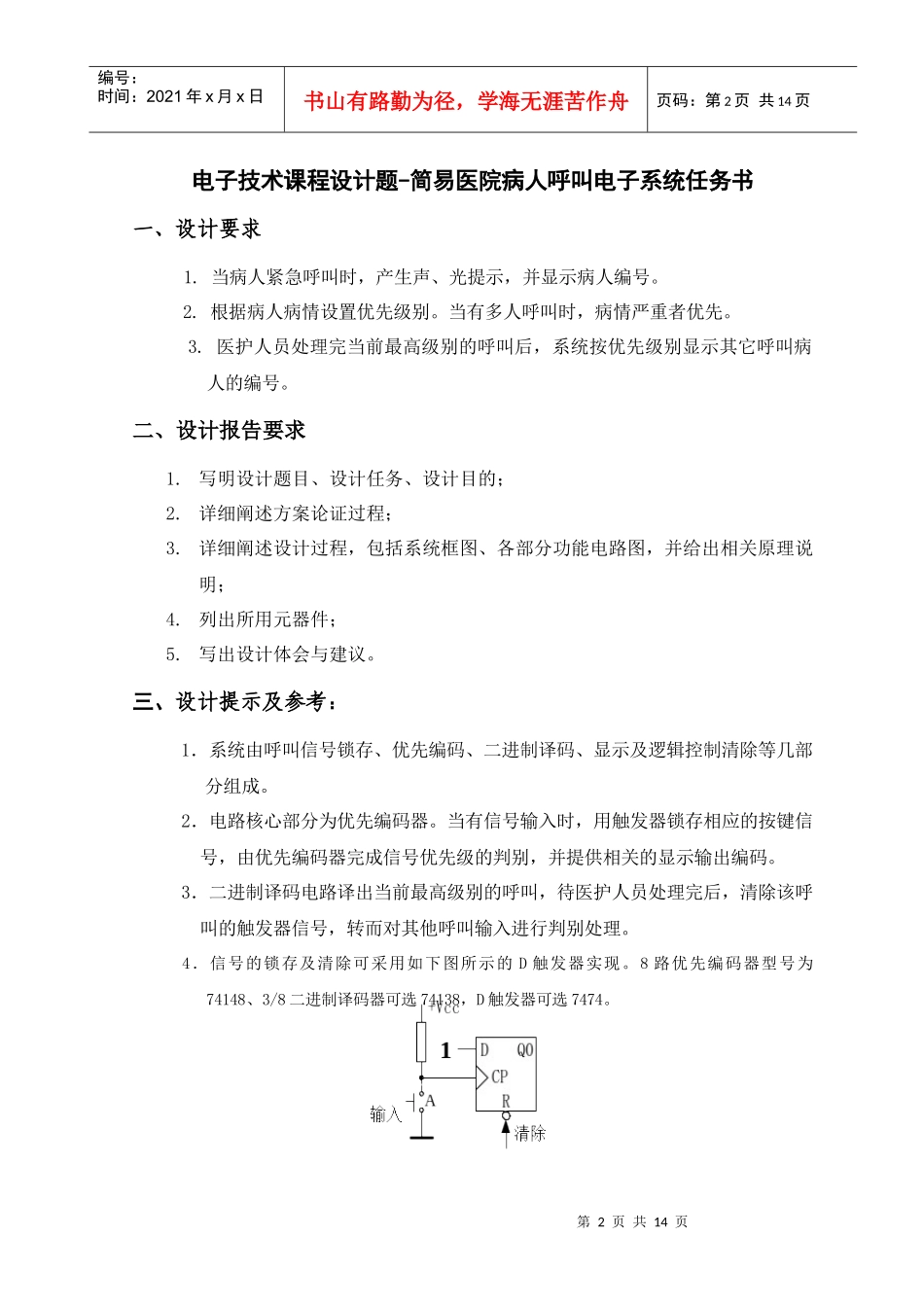

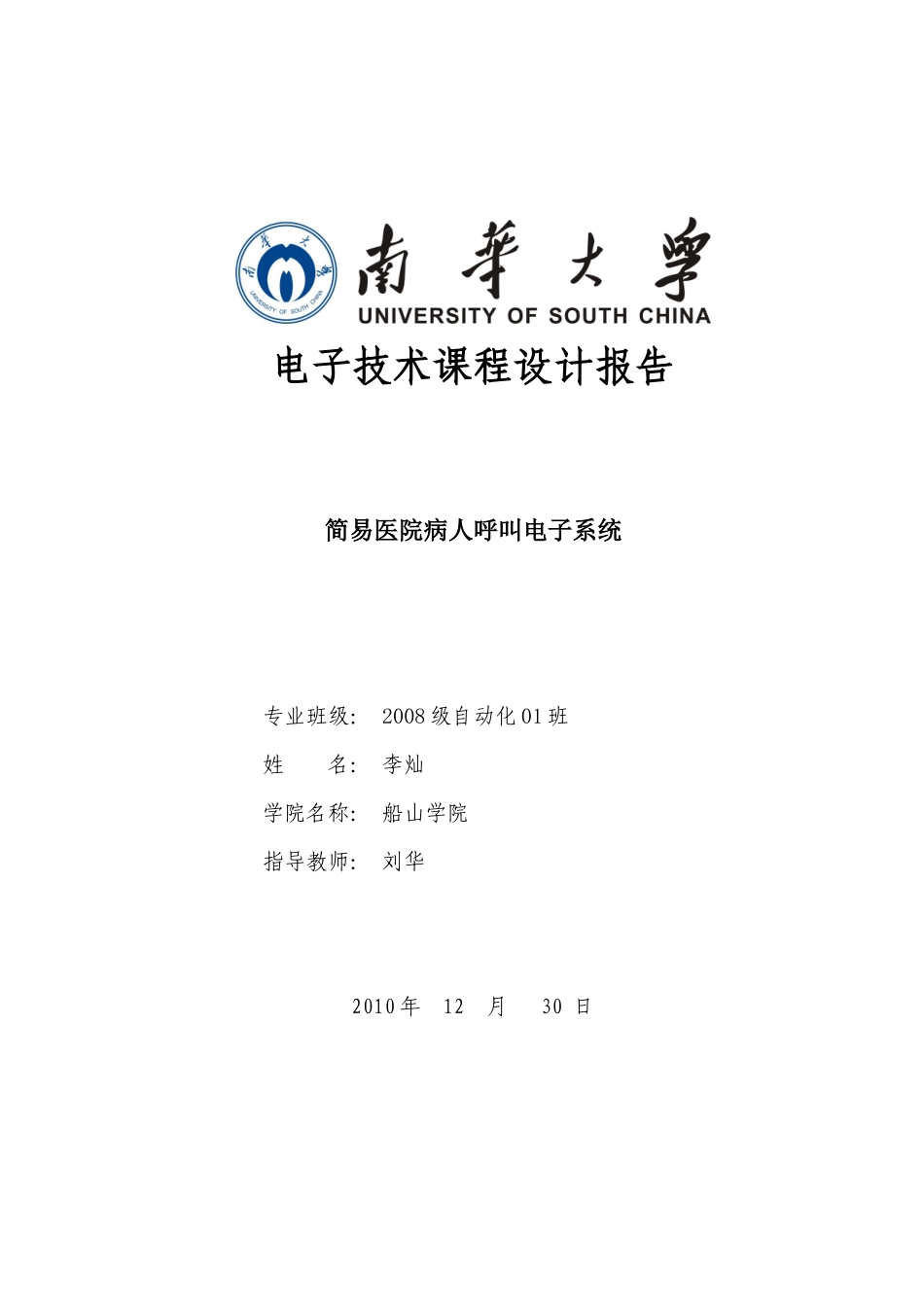

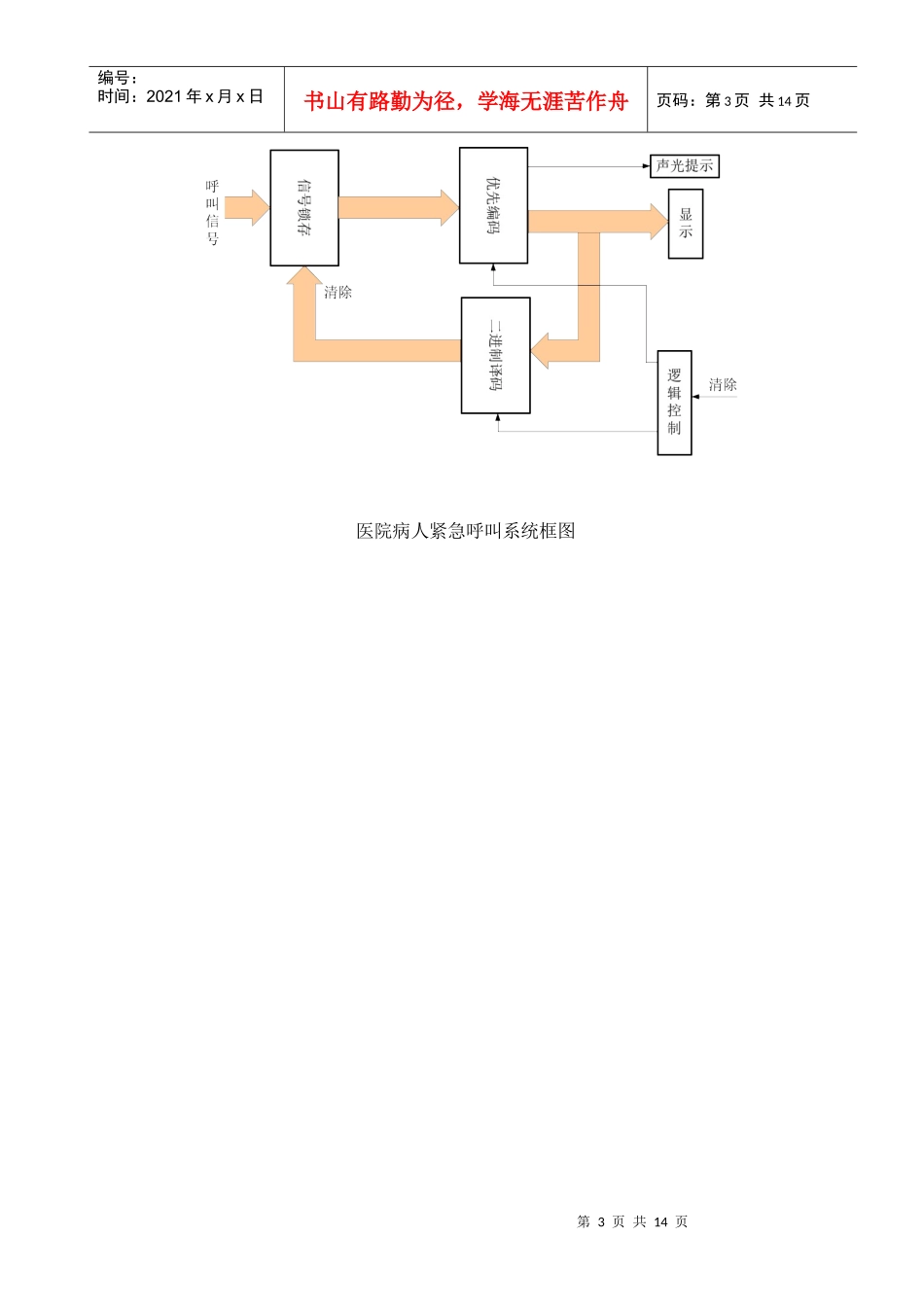

电子技术课程设计报告简易医院病人呼叫电子系统专业班级：2008级自动化01班姓名：李灿学院名称：船山学院指导教师：刘华2010年12月30日第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页电子技术课程设计题-简易医院病人呼叫电子系统任务书一、设计要求1.当病人紧急呼叫时，产生声、光提示，并显示病人编号。2.根据病人病情设置优先级别。当有多人呼叫时，病情严重者优先。3.医护人员处理完当前最高级别的呼叫后，系统按优先级别显示其它呼叫病人的编号。二、设计报告要求1.写明设计题目、设计任务、设计目的；2.详细阐述方案论证过程；3.详细阐述设计过程，包括系统框图、各部分功能电路图，并给出相关原理说明；4.列出所用元器件；5.写出设计体会与建议。三、设计提示及参考：1．系统由呼叫信号锁存、优先编码、二进制译码、显示及逻辑控制清除等几部分组成。2．电路核心部分为优先编码器。当有信号输入时，用触发器锁存相应的按键信号，由优先编码器完成信号优先级的判别，并提供相关的显示输出编码。3．二进制译码电路译出当前最高级别的呼叫，待医护人员处理完后，清除该呼叫的触发器信号，转而对其他呼叫输入进行判别处理。4．信号的锁存及清除可采用如下图所示的D触发器实现。8路优先编码器型号为74148、3/8二进制译码器可选74138，D触发器可选7474。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页医院病人紧急呼叫系统框图第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页目录摘要………………………………………………………………………关键词……………………………………………………………………引言总体设计方案……………………………………………………………设计原理分析……………………………………………………………安装及调试步骤…………………………………………………………总结与体会………………………………………………………………元器件清单………………………………………………………………参考文献…………………………………………………………………第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页简易医院病人呼叫电子系统08级自动化01班李灿摘要：本设计，以555构成的单稳态触发器为核心，用双联开关再通过一个8路优先编码器74148对模拟病房号编码，当有病房呼叫时信号通过逻辑门触发由555构成的单稳态触发器发出5秒钟的呼叫声。由双联开关来控制呼叫信号和灯泡。该系统具有优先级，能确保呼叫信息不流失，终端数码管显示呼叫地址，声音报警等功能。关键词：单稳态触发器，双联开关，编码器1引言病房呼叫系统由安装在病区护士站的呼叫主机和分别设置在病房床头的呼叫分机、显示屏组成，一旦有人按呼叫按钮，护士站的主机就发出声光报警信号，同时，显示屏同步显示呼叫床位号，护士人员便可以立刻赶往病房处理紧急情况。本设计的病房呼叫系统是应用555计时器逻辑门电路，采用数字、模拟电路的一些基础元件来实现具有优先级的呼叫系统。当有病人进行呼叫时，系统会自动先处理优先级别高的病房的编号，同时产生光信号和5秒钟的声音信号。另外在产生信号的同时系统会显示呼叫病人的病房编号。这样医护人员就可以根据呼叫信号的优先级别及时的对每一位呼叫病人进行救治。当有多个病人同时进行呼叫时，系统会根据优先级别自动呼出当前呼叫中的最高级别呼叫信号，对其他低级别呼叫信号进行自动保存，在当前的最高级别呼叫信号被医护人员接收，按下清0后，自动输出所保存呼叫信号中最高级别的呼叫，直到每位病人处理完毕。2总体设计方案2.1设计思路用双联开关来控制和清除呼叫信号，再用一个8路优先编码器74148对病房号进行编码。当有病房号呼叫时，通过逻辑门触发（由555构成的单稳态触发器）来控制蜂鸣器发出5秒钟的呼叫声。呼叫信号控制晶闸管来控制病房报警灯的开关。若有多个病房同时呼叫时，系统呼出当前呼叫中的最高级别呼叫信号，对其他低级别呼叫...
