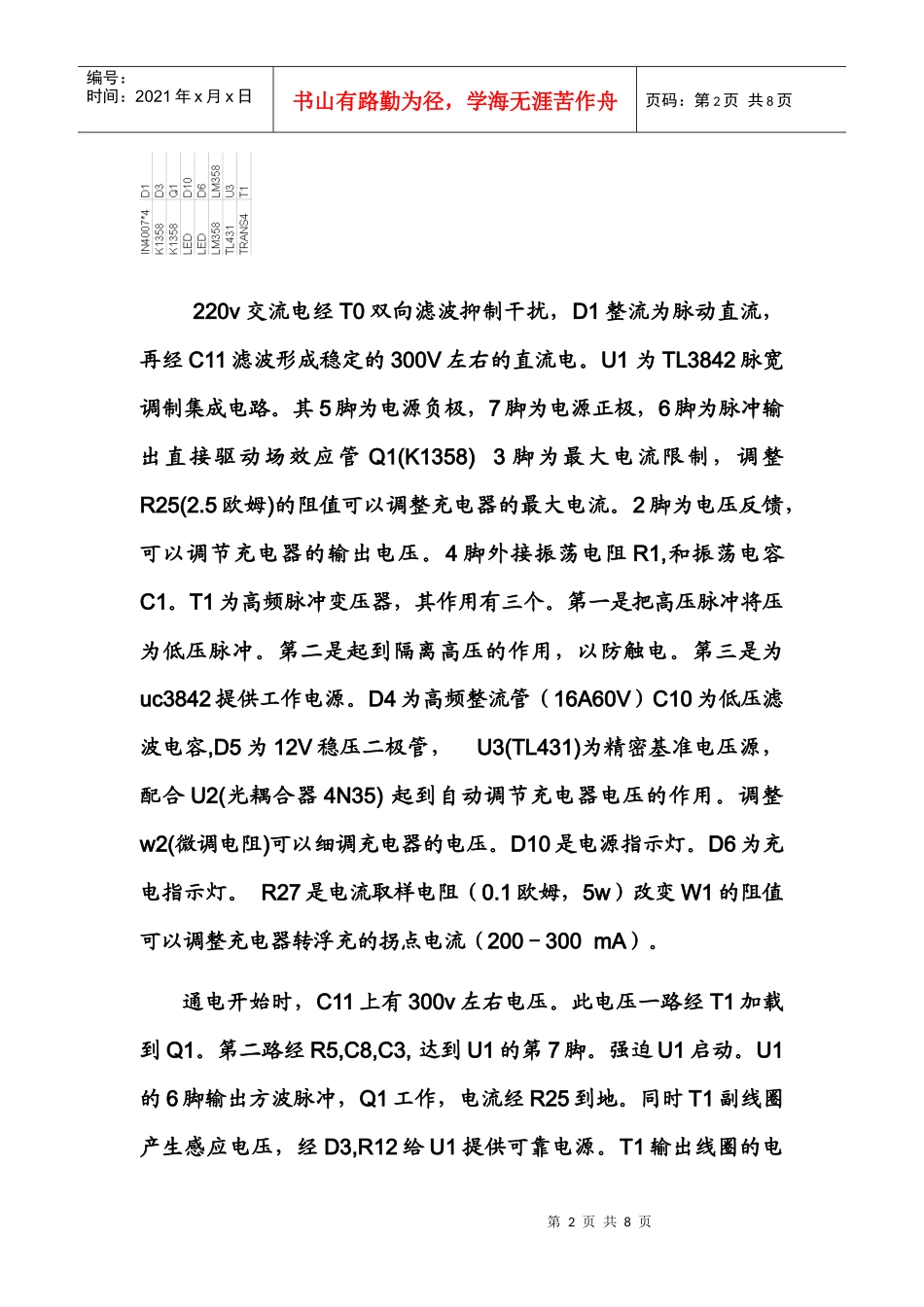

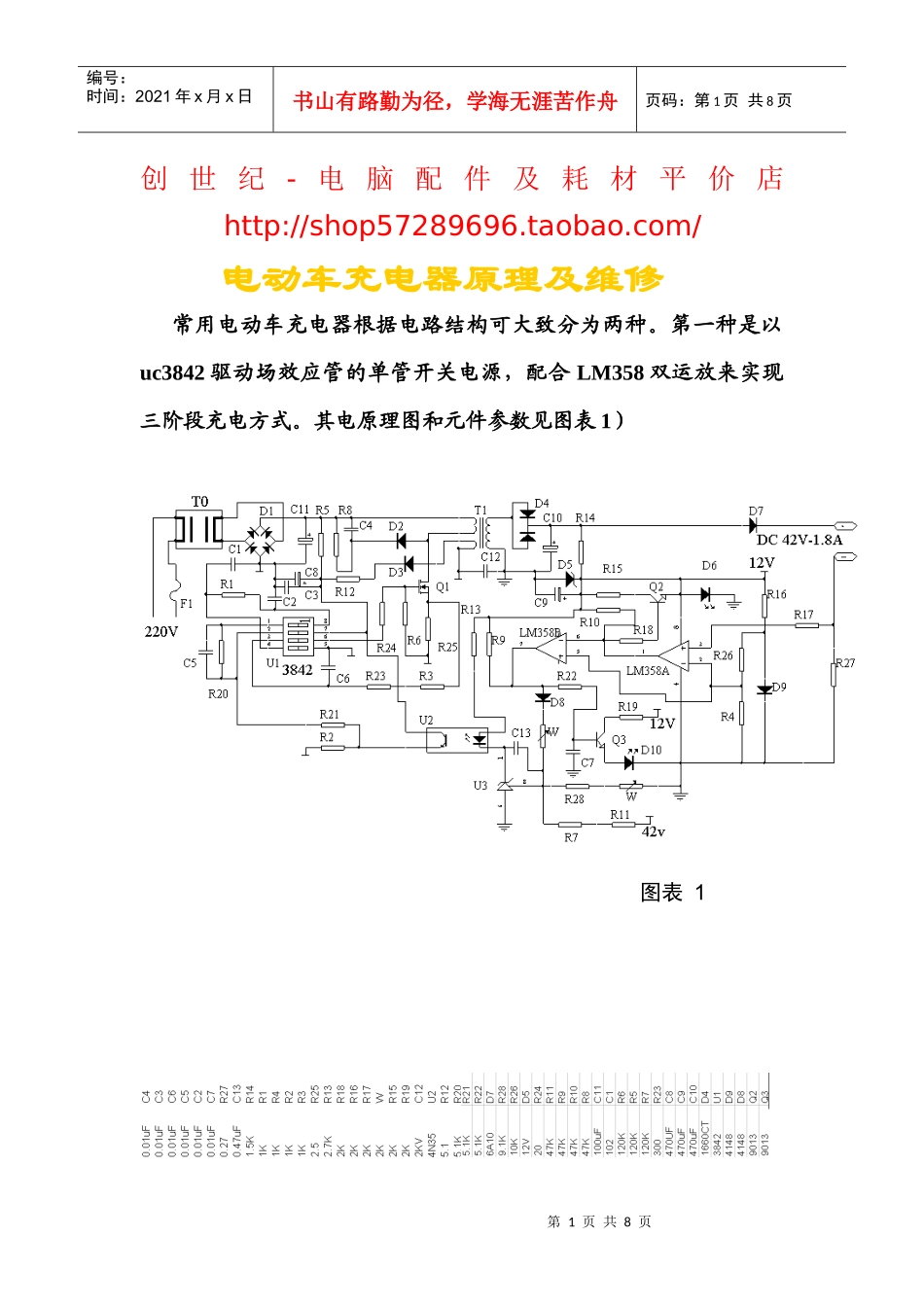

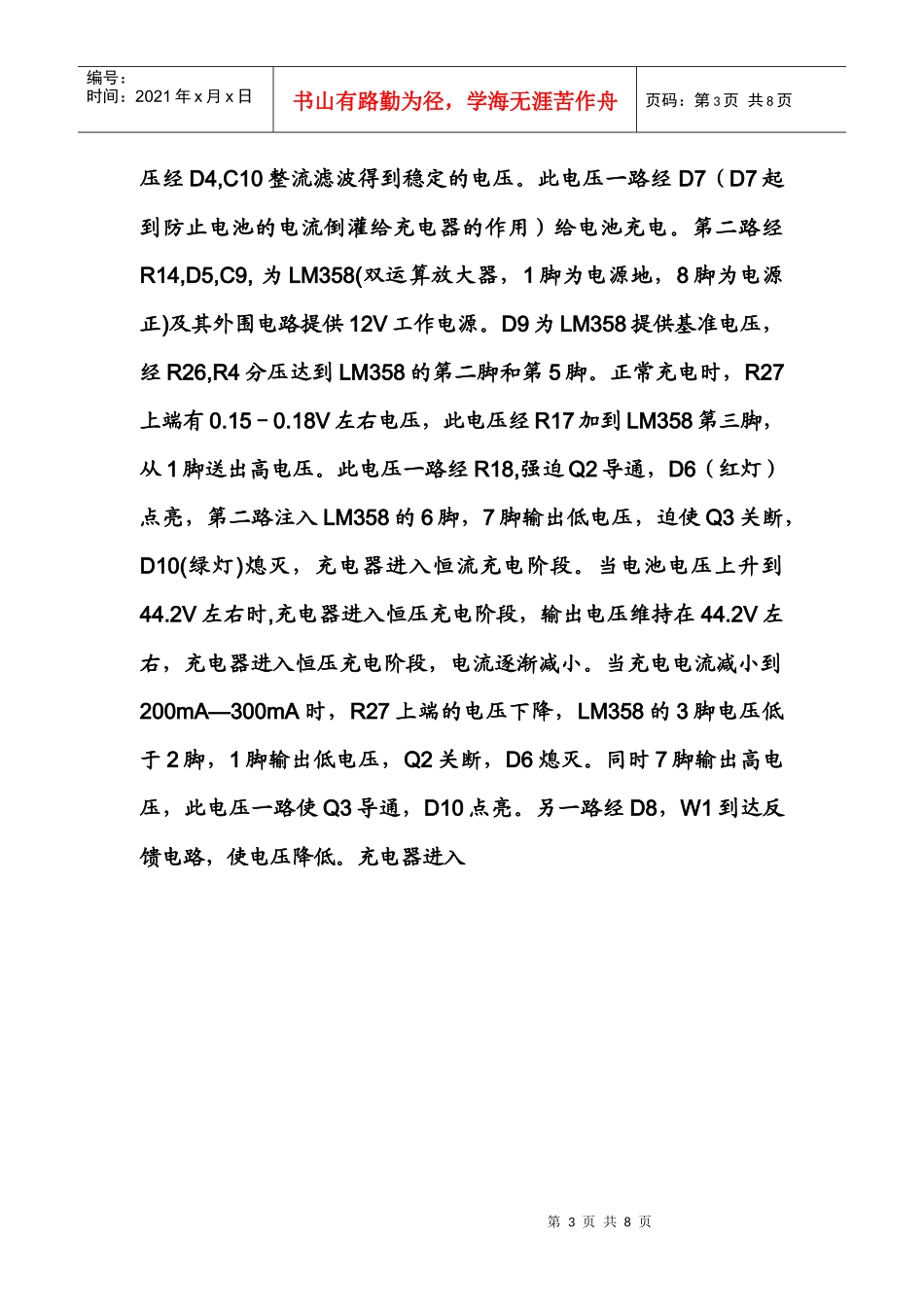

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页创世纪-电脑配件及耗材平价店http://shop57289696.taobao.com/电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。其电原理图和元件参数见图表1）图表1第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。U1为TL3842脉宽调制集成电路。其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358)3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。2脚为电压反馈，可以调节充电器的输出电压。4脚外接振荡电阻R1,和振荡电容C1。T1为高频脉冲变压器，其作用有三个。第一是把高压脉冲将压为低压脉冲。第二是起到隔离高压的作用，以防触电。第三是为uc3842提供工作电源。D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35)起到自动调节充电器电压的作用。调整w2(微调电阻)可以细调充电器的电压。D10是电源指示灯。D6为充电指示灯。R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300mA）。通电开始时，C11上有300v左右电压。此电压一路经T1加载到Q1。第二路经R5,C8,C3,达到U1的第7脚。强迫U1启动。U1的6脚输出方波脉冲，Q1工作，电流经R25到地。同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。T1输出线圈的电第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页压经D4,C10整流滤波得到稳定的电压。此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。第二路经R14,D5,C9,为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。此电压一路经R18,强迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。同时7脚输出高电压，此电压一路使Q3导通，D10点亮。另一路经D8，W1到达反馈电路，使电压降低。充电器进入第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图表24脚振荡波形6脚输出波形第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页涓流充电阶段。1－2小时后充电结束。充电器常见的故障有三大类。1：高压故障2;低压故障3：高压，低压均有故障。高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。Q1击穿,R25开路。U1的7脚对地短路。R5开路，U1无启动电压。更换以上元件即可修复。若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。应重点检测Q1和T1的引脚是否有虚焊。若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。此时不能长时间通电，否则将严重烧毁低压电路。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为...
