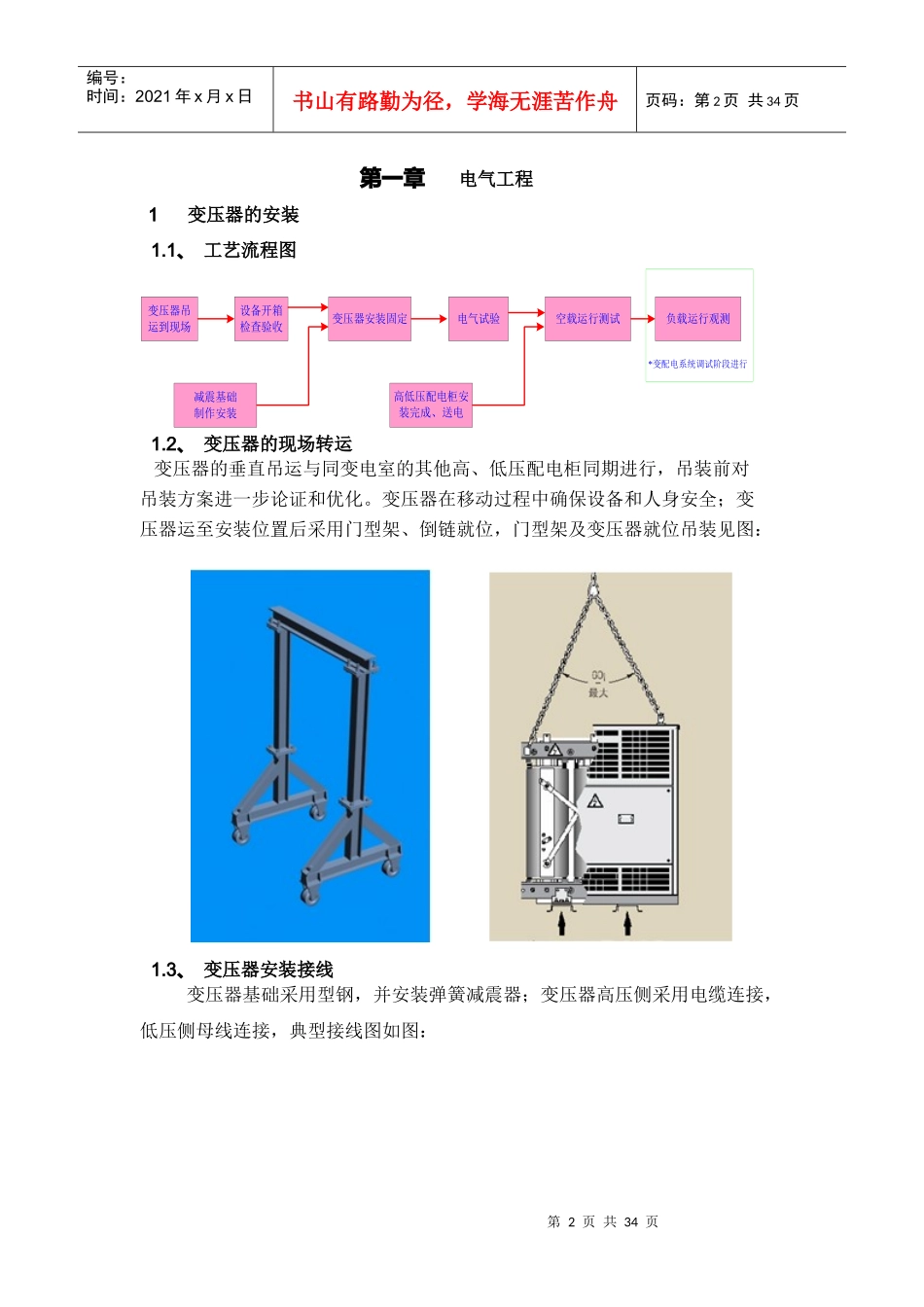

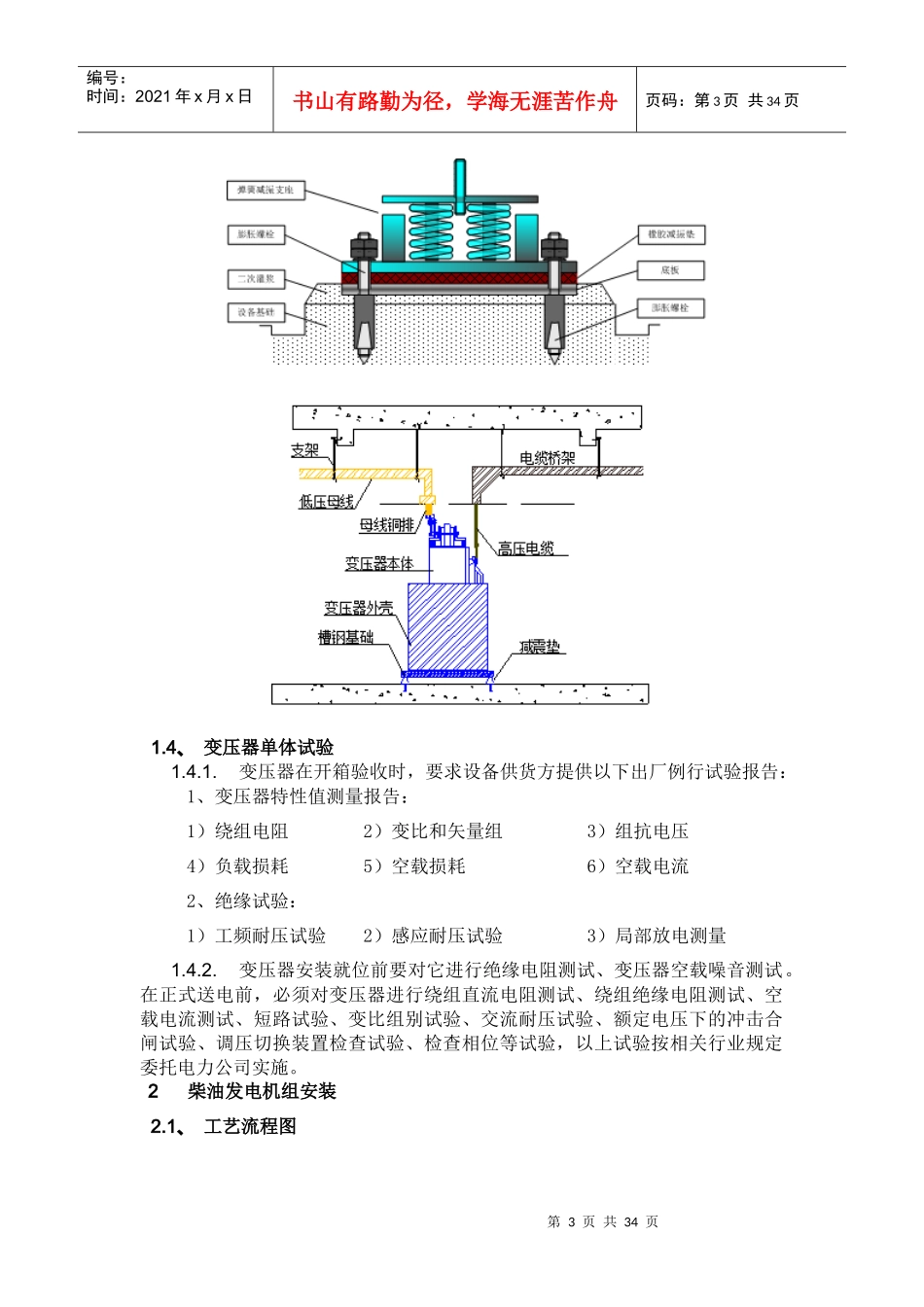

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页第一章电气工程1变压器的安装1.1、工艺流程图1.2、变压器的现场转运变压器的垂直吊运与同变电室的其他高、低压配电柜同期进行，吊装前对吊装方案进一步论证和优化。变压器在移动过程中确保设备和人身安全；变压器运至安装位置后采用门型架、倒链就位，门型架及变压器就位吊装见图：1.3、变压器安装接线变压器基础采用型钢，并安装弹簧减震器；变压器高压侧采用电缆连接，低压侧母线连接，典型接线图如图：设备开箱检查验收变压器吊运到现场变压器安装固定电气试验减震基础制作安装空载运行测试高低压配电柜安装完成、送电负载运行观测*变配电系统调试阶段进行第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页1.4、变压器单体试验1.4.1.变压器在开箱验收时，要求设备供货方提供以下出厂例行试验报告：1、变压器特性值测量报告：1）绕组电阻2）变比和矢量组3）组抗电压4）负载损耗5）空载损耗6）空载电流2、绝缘试验：1）工频耐压试验2）感应耐压试验3）局部放电测量1.4.2.变压器安装就位前要对它进行绝缘电阻测试、变压器空载噪音测试。在正式送电前，必须对变压器进行绕组直流电阻测试、绕组绝缘电阻测试、空载电流测试、短路试验、变比组别试验、交流耐压试验、额定电压下的冲击合闸试验、调压切换装置检查试验、检查相位等试验，以上试验按相关行业规定委托电力公司实施。2柴油发电机组安装2.1、工艺流程图第4页共34页第3页共34页基础验收设备开箱检查发电机组安装发电机配电柜安装电气线路敷设及测试发电机配电柜发电机组空载发电机组自动投入试验、负载燃油冲注供油系统试压、冲洗油箱、油管安装排烟系统管路安装尾气处理装置安装消声器安装编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页2.2、柴油发电机组的现场转运2.2.1.机组在楼板上的水平运输过程中，应将机组下铺的方木及滚杠加长，使单位面积受力减少，另外为更加保证安全，应考虑在楼板底加可靠的楼板支撑，见图：2.2.2.柴油发电机组的水平度不应超过0.05/1000，机组连接螺栓拧紧后，柴油机组的不水平度仍应在0.05/1000范围内。2.3、燃油系统安装管道采用焊接连接，与油箱、泵、阀门的连接采用法兰连接。整个施工完成，在发电机准备进行调试前对燃油系统充注燃油。2.4、排烟系统安装第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页2.4.1.排烟总管采用δ=6mm的螺旋卷管，焊接连接。排烟管道在室内部分用岩棉保温，垂直管道在管井首层设置固定支架，见图：2.4.2.柴油发电机排烟会产生很大的噪音和空气污染，必须经过处理才能排放。为确保通过环保部门的验收，我们建议在每台柴油发电机的排气口后加装陶瓷触媒烟尘净化器，以吸收和消除柴油机尾气中90%以上的煤烟、一氧化碳（CO）、碳氢化合物（HnCn），排烟烟色林格曼黑度低于0.5级，凭肉眼已不能观察到烟色，而且无刺激性气味，烟气可以随散热风道低空排放。在烟尘净化期后的水平排气管段加装排烟消声器，并确保到达柴油机排烟口1m左右噪音水平不超过85dB，陶瓷触媒烟尘净化器和排烟消声器的安装方法参照图：2.5、发电机交接试验第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页2.6、柴油机空载试运柴油发电机组的柴油机需空载试运行，经检查无油、水泄漏，且机械运转平稳，转速自动或手动符合要求。柴油机空载试运行合格，做发电机空载试验。2.7、发电机静态试验与随机配电盘控制柜接线检查按照主控项目中的附表完成柴油发电机组本体的定子电路、转子电路、励磁电路和其它项目的试验检查，并做好记录。2.8、发电机组空载试运行2.8.1.断开柴油发电机组负载侧的断路器或ATS；2.8.2.将机组控制屏的控制开关打到“手动”位置，按启动按钮；2.8.3.检查机组电压、电池电压、频率是否在误差范围内，否则进行...
