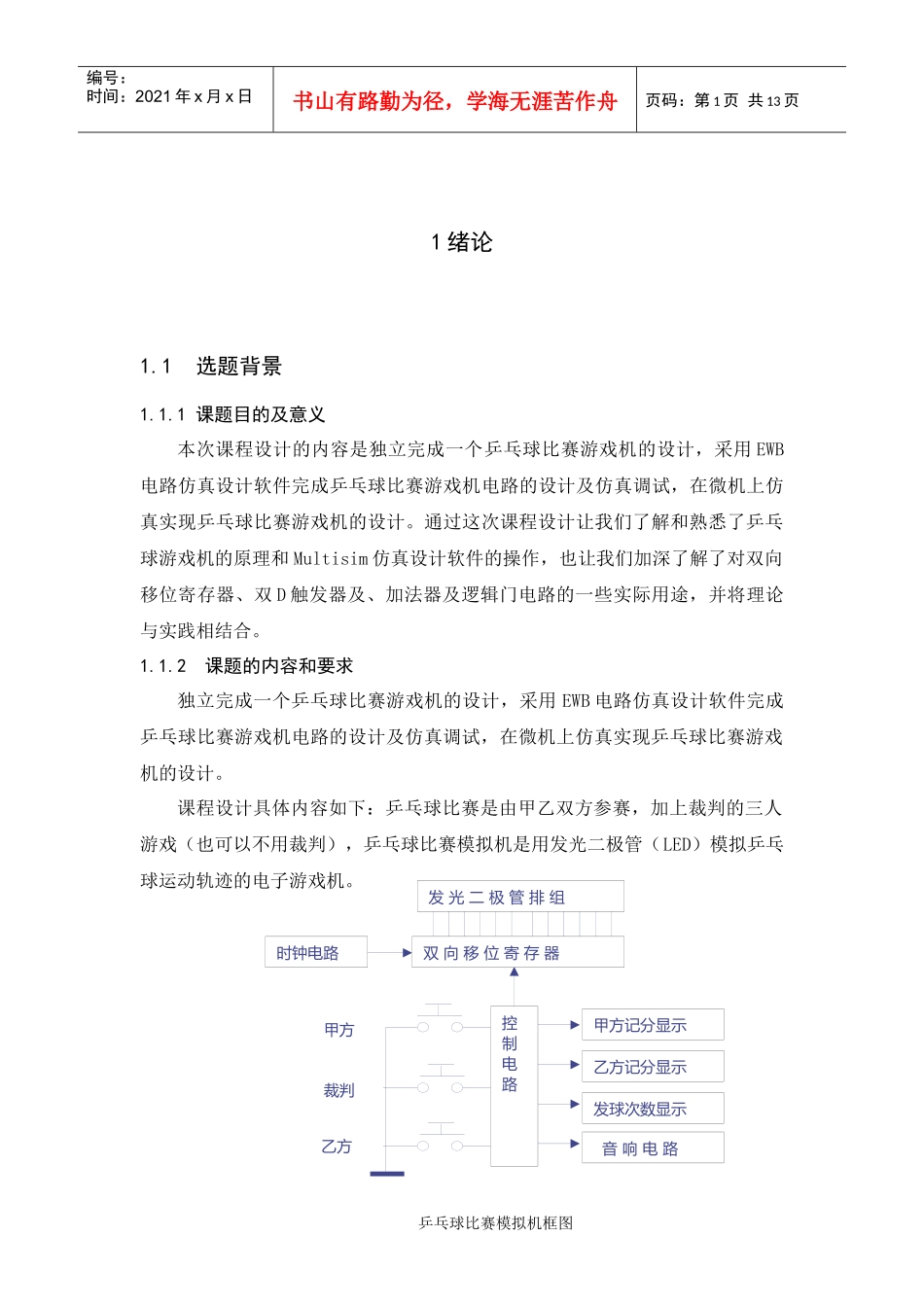

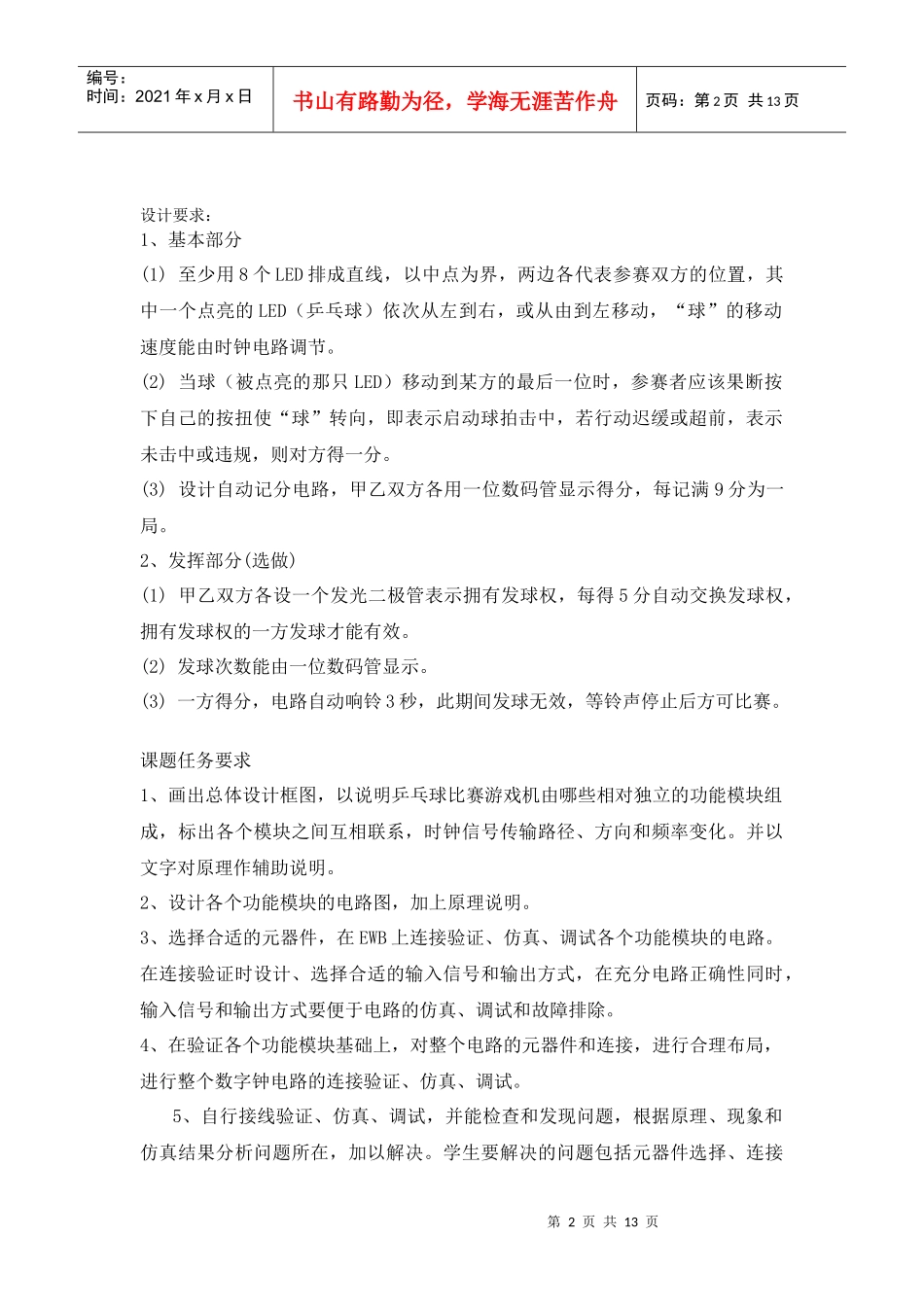

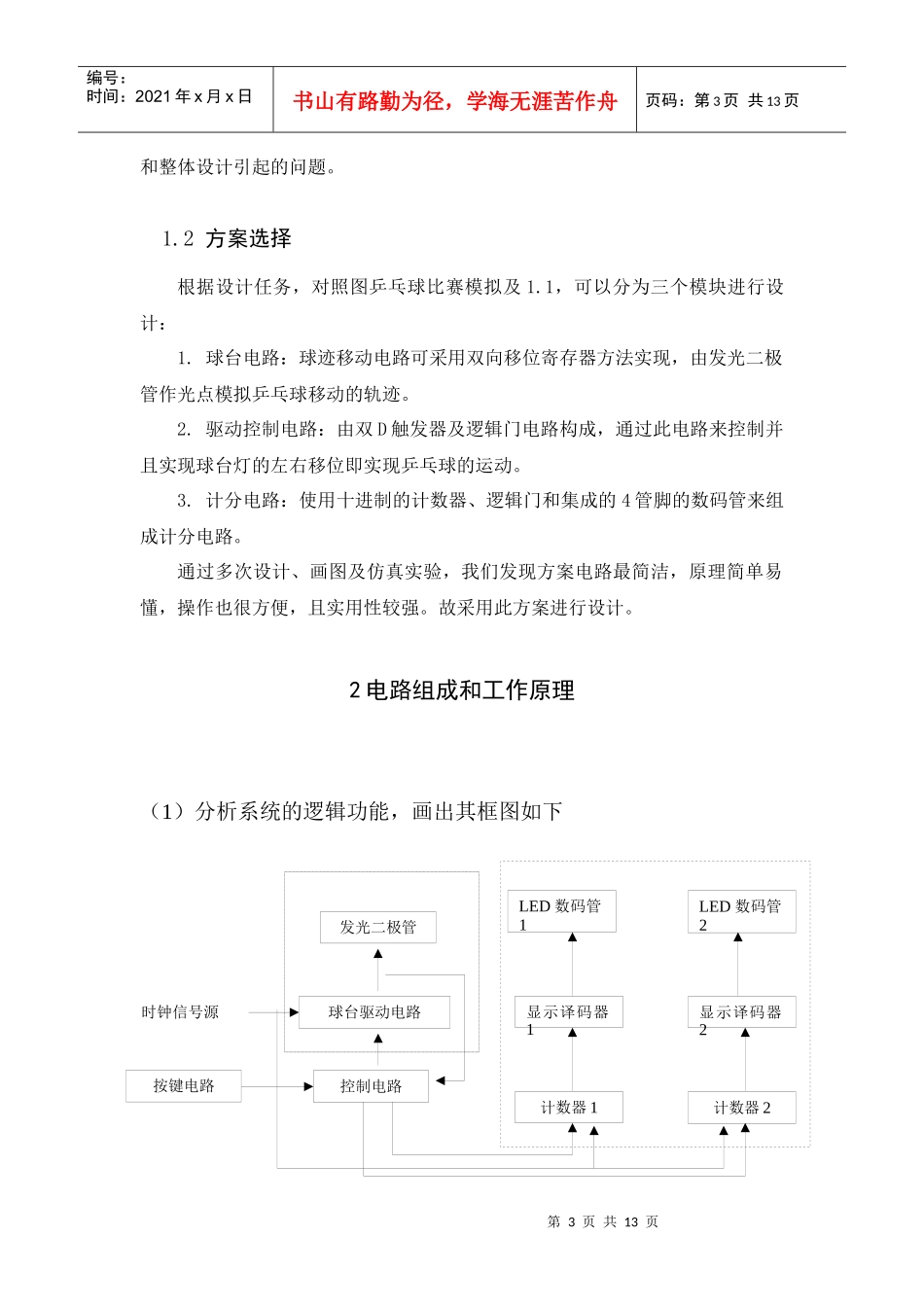

第1页共13页时钟电路甲方记分显示乙方记分显示发球次数显示音响电路甲方乙方裁判发光二极管排组控制电路双向移位寄存器乒乓球比赛模拟机框图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页1绪论1.1选题背景1.1.1课题目的及意义本次课程设计的内容是独立完成一个乒乓球比赛游戏机的设计，采用EWB电路仿真设计软件完成乒乓球比赛游戏机电路的设计及仿真调试，在微机上仿真实现乒乓球比赛游戏机的设计。通过这次课程设计让我们了解和熟悉了乒乓球游戏机的原理和Multisim仿真设计软件的操作，也让我们加深了解了对双向移位寄存器、双D触发器及、加法器及逻辑门电路的一些实际用途，并将理论与实践相结合。1.1.2课题的内容和要求独立完成一个乒乓球比赛游戏机的设计，采用EWB电路仿真设计软件完成乒乓球比赛游戏机电路的设计及仿真调试，在微机上仿真实现乒乓球比赛游戏机的设计。课程设计具体内容如下：乒乓球比赛是由甲乙双方参赛，加上裁判的三人游戏（也可以不用裁判），乒乓球比赛模拟机是用发光二极管（LED）模拟乒乓球运动轨迹的电子游戏机。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页设计要求：1、基本部分(1)至少用8个LED排成直线，以中点为界，两边各代表参赛双方的位置，其中一个点亮的LED（乒乓球）依次从左到右，或从由到左移动，“球”的移动速度能由时钟电路调节。(2)当球（被点亮的那只LED）移动到某方的最后一位时，参赛者应该果断按下自己的按扭使“球”转向，即表示启动球拍击中，若行动迟缓或超前，表示未击中或违规，则对方得一分。(3)设计自动记分电路，甲乙双方各用一位数码管显示得分，每记满9分为一局。2、发挥部分(选做)(1)甲乙双方各设一个发光二极管表示拥有发球权，每得5分自动交换发球权，拥有发球权的一方发球才能有效。(2)发球次数能由一位数码管显示。(3)一方得分，电路自动响铃3秒，此期间发球无效，等铃声停止后方可比赛。课题任务要求1、画出总体设计框图，以说明乒乓球比赛游戏机由哪些相对独立的功能模块组成，标出各个模块之间互相联系，时钟信号传输路径、方向和频率变化。并以文字对原理作辅助说明。2、设计各个功能模块的电路图，加上原理说明。3、选择合适的元器件，在EWB上连接验证、仿真、调试各个功能模块的电路。在连接验证时设计、选择合适的输入信号和输出方式，在充分电路正确性同时，输入信号和输出方式要便于电路的仿真、调试和故障排除。4、在验证各个功能模块基础上，对整个电路的元器件和连接，进行合理布局，进行整个数字钟电路的连接验证、仿真、调试。5、自行接线验证、仿真、调试，并能检查和发现问题，根据原理、现象和仿真结果分析问题所在，加以解决。学生要解决的问题包括元器件选择、连接第3页共13页第2页共13页时钟信号源发光二极管球台驱动电路控制电路LED数码管1显示译码器1计数器2计数器1显示译码器2LED数码管2按键电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页和整体设计引起的问题。1.2方案选择根据设计任务，对照图乒乓球比赛模拟及1.1，可以分为三个模块进行设计：1.球台电路：球迹移动电路可采用双向移位寄存器方法实现，由发光二极管作光点模拟乒乓球移动的轨迹。2.驱动控制电路：由双D触发器及逻辑门电路构成，通过此电路来控制并且实现球台灯的左右移位即实现乒乓球的运动。3.计分电路：使用十进制的计数器、逻辑门和集成的4管脚的数码管来组成计分电路。通过多次设计、画图及仿真实验，我们发现方案电路最简洁，原理简单易懂，操作也很方便，且实用性较强。故采用此方案进行设计。2电路组成和工作原理（1）分析系统的逻辑功能，画出其框图如下第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页图1乒乓球比赛游戏机的原理框图如上图2.1所示，该电路主要由时钟信号源、按键电路、球台驱动电路，控制电路，计数器，显示译码器和LED数码管等组成。途中标出的各种信号的含义分别为：CP表示球台驱动电路和计数器的时钟信号；S表示灯（乒乓球...
