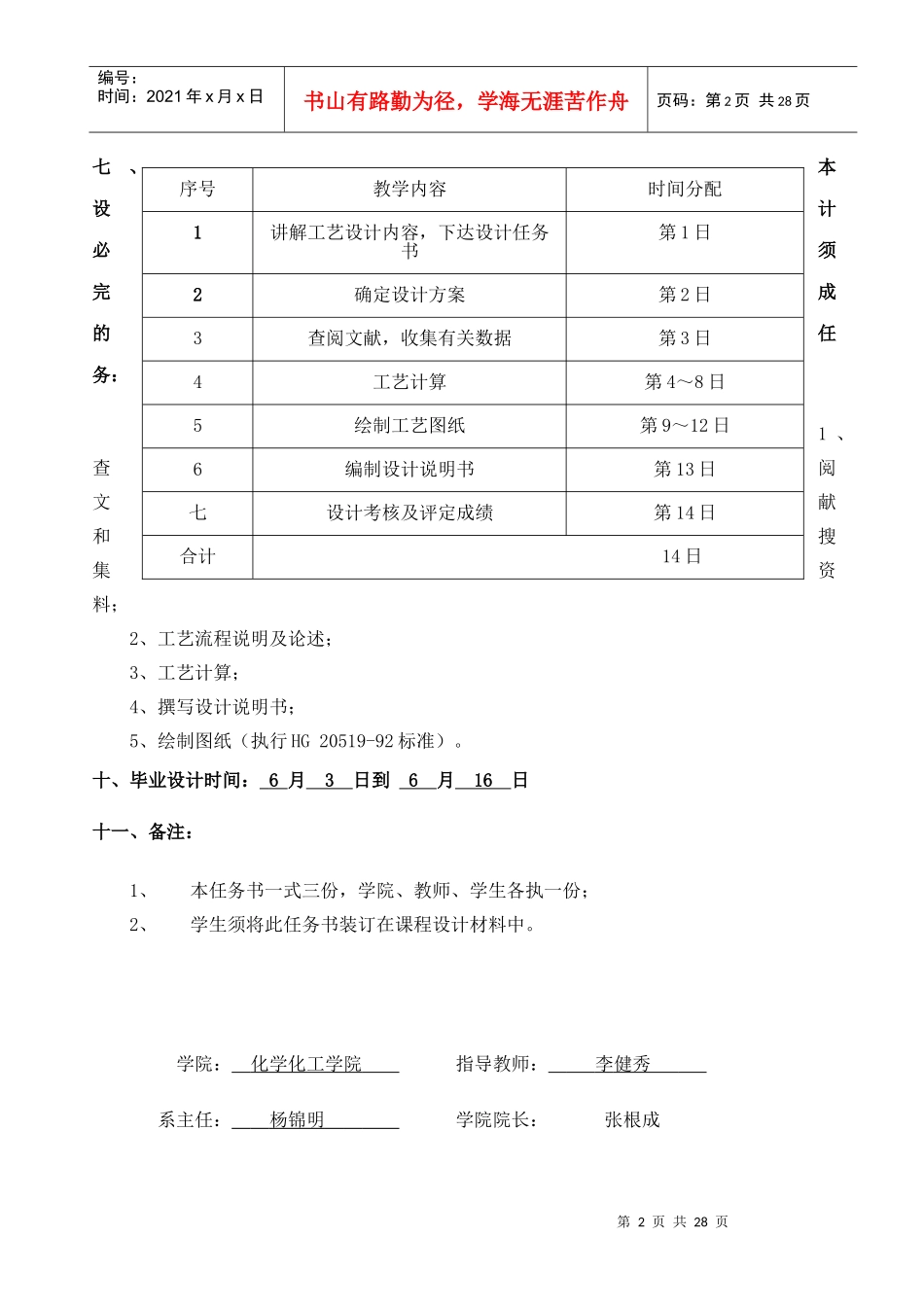

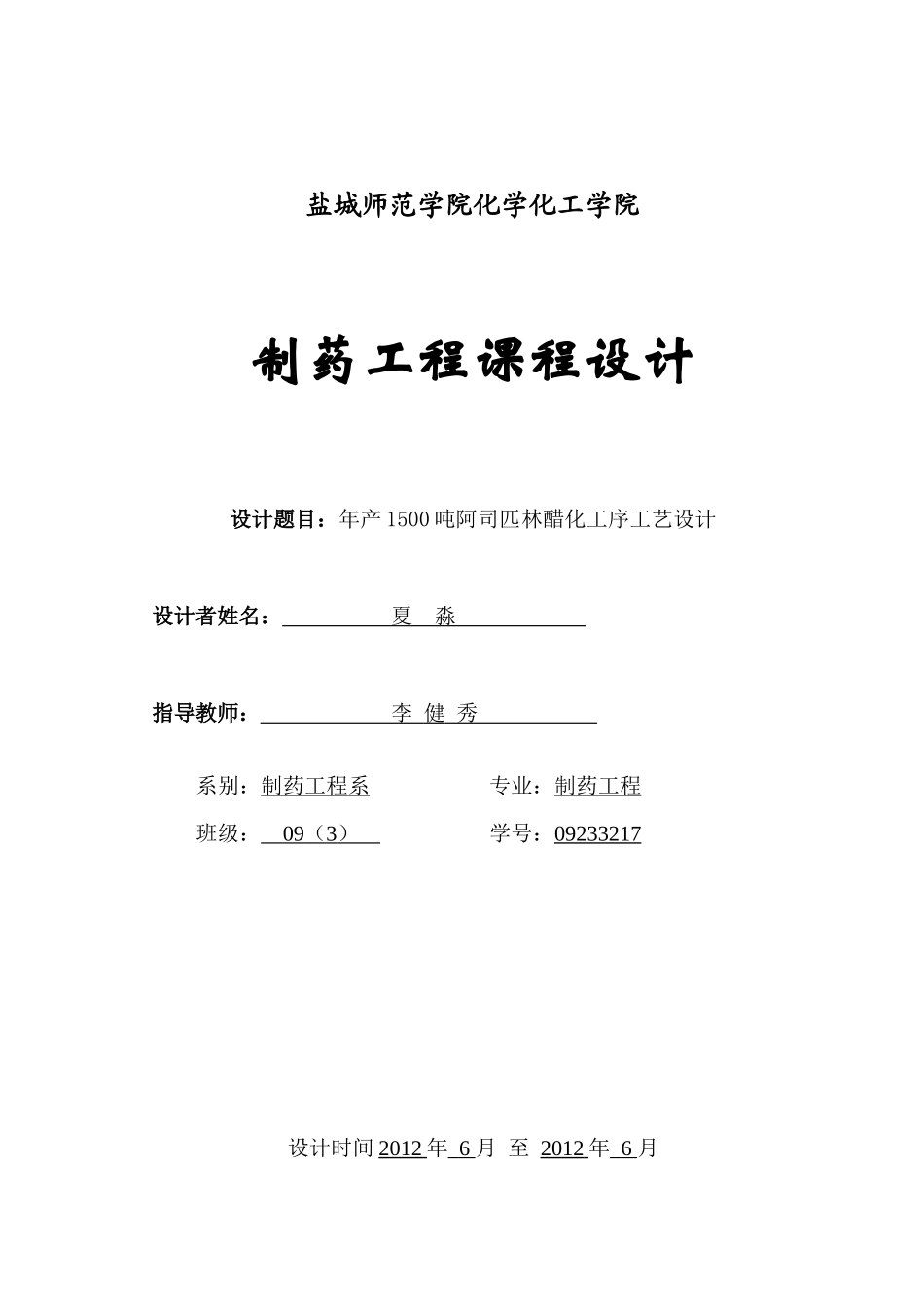

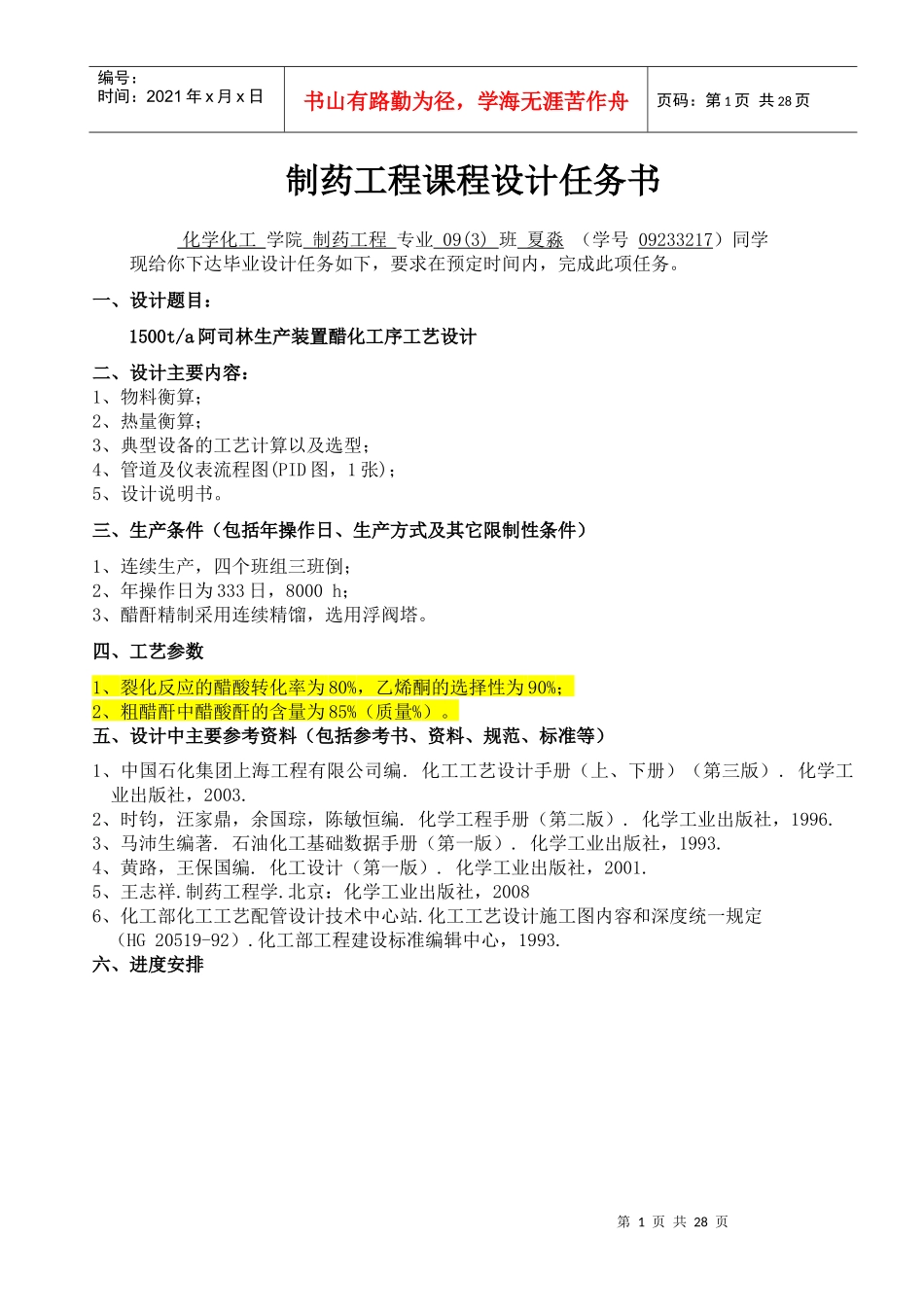

盐城师范学院化学化工学院制药工程课程设计设计题目：年产1500吨阿司匹林醋化工序工艺设计设计者姓名：夏淼指导教师：李健秀系别：制药工程系专业：制药工程班级：09（3）学号：09233217设计时间2012年6月至2012年6月第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页制药工程课程设计任务书化学化工学院制药工程专业09(3)班夏淼（学号09233217）同学现给你下达毕业设计任务如下，要求在预定时间内，完成此项任务。一、设计题目：1500t/a阿司林生产装置醋化工序工艺设计二、设计主要内容：1、物料衡算；2、热量衡算；3、典型设备的工艺计算以及选型；4、管道及仪表流程图(PID图，1张)；5、设计说明书。三、生产条件（包括年操作日、生产方式及其它限制性条件）1、连续生产，四个班组三班倒；2、年操作日为333日，8000h；3、醋酐精制采用连续精馏，选用浮阀塔。四、工艺参数1、裂化反应的醋酸转化率为80%，乙烯酮的选择性为90%；2、粗醋酐中醋酸酐的含量为85%（质量%）。五、设计中主要参考资料（包括参考书、资料、规范、标准等）1、中国石化集团上海工程有限公司编.化工工艺设计手册（上、下册）（第三版）.化学工业出版社，2003.2、时钧，汪家鼎，余国琮，陈敏恒编.化学工程手册（第二版）.化学工业出版社，1996.3、马沛生编著.石油化工基础数据手册（第一版）.化学工业出版社，1993.4、黄路，王保国编.化工设计（第一版）.化学工业出版社，2001.5、王志祥.制药工程学.北京：化学工业出版社，20086、化工部化工工艺配管设计技术中心站.化工工艺设计施工图内容和深度统一规定（HG20519-92）.化工部工程建设标准编辑中心，1993.六、进度安排第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页七、本设计必须完成的任务：1、查阅文献和搜集资料；2、工艺流程说明及论述；3、工艺计算；4、撰写设计说明书；5、绘制图纸（执行HG20519-92标准）。十、毕业设计时间：6月3日到6月16日十一、备注：1、本任务书一式三份，学院、教师、学生各执一份；2、学生须将此任务书装订在课程设计材料中。学院：化学化工学院指导教师：李健秀系主任：杨锦明学院院长：张根成序号教学内容时间分配1讲解工艺设计内容，下达设计任务书第1日2确定设计方案第2日3查阅文献，收集有关数据第3日4工艺计算第4～8日5绘制工艺图纸第9～12日6编制设计说明书第13日七设计考核及评定成绩第14日合计14日第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页目录绪论…………………………………………………………………………………………41物料衡算1.1总则………………………………………………………………………………………61.2醋化工序的物料衡算……………………………………………………………………61.2.1醋化反应器的物料衡算……………………………………………………………61.2.2溶解罐的物料衡算…………………………………………………………………82热量衡算2.1热量平衡图………………………………………………………………………………142.2计算依据…………………………………………………………………………………142.3Q1的计算…………………………………………………………………………………172.4Q3的计算…………………………………………………………………………………172.5Q4的计算…………………………………………………………………………………182.6Q5的计算…………………………………………………………………………………182.7Q6的计算…………………………………………………………………………………192.8Q2的计算…………………………………………………………………………………193设备工艺计算及选型3.1原料泵的计算(P0109)……………………………………………………………………213.2醋酐计量罐(V0103)………………………………………………………………………233.3醋化反应罐的计算(R0106)………………………………………………………………23附...
