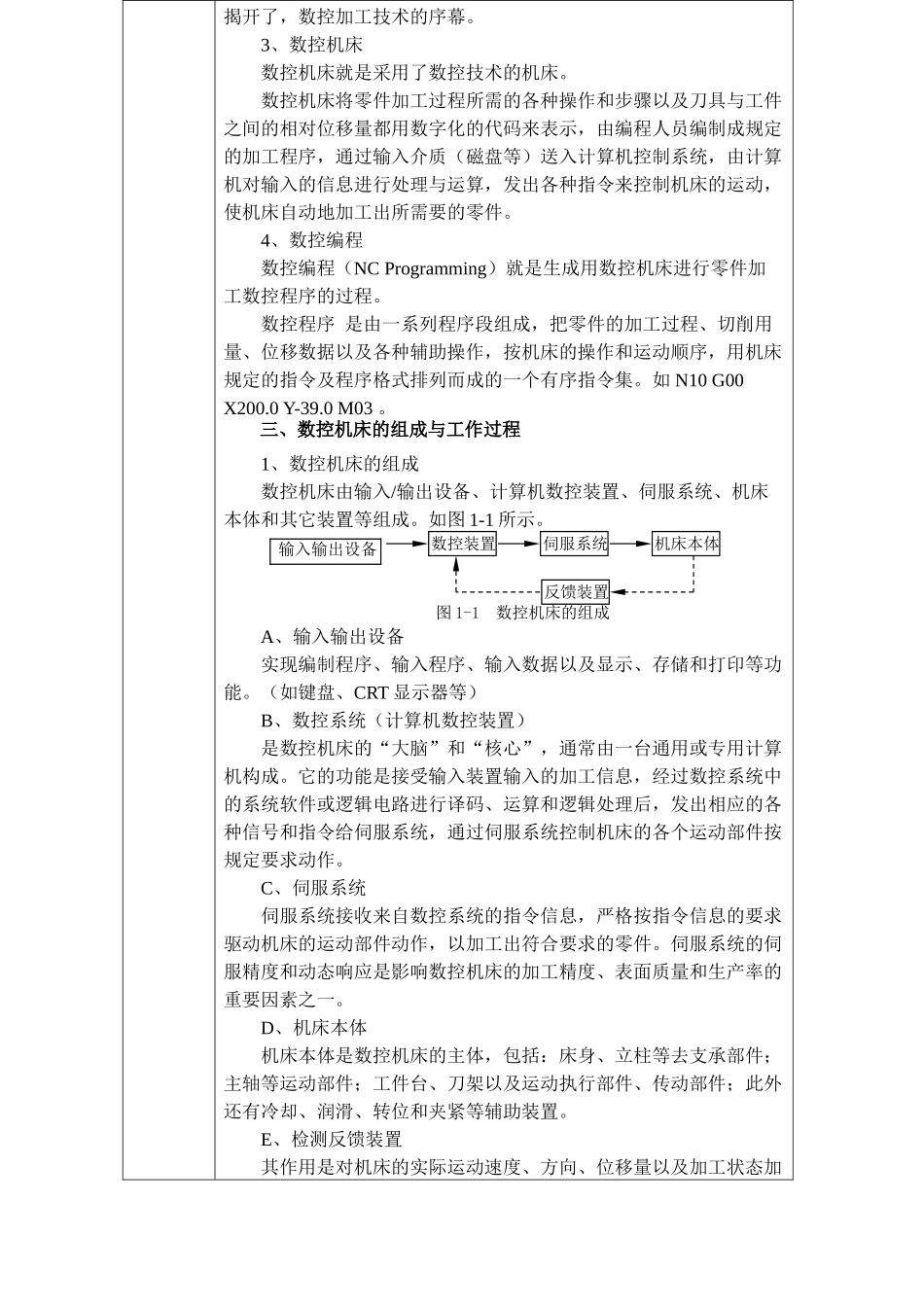

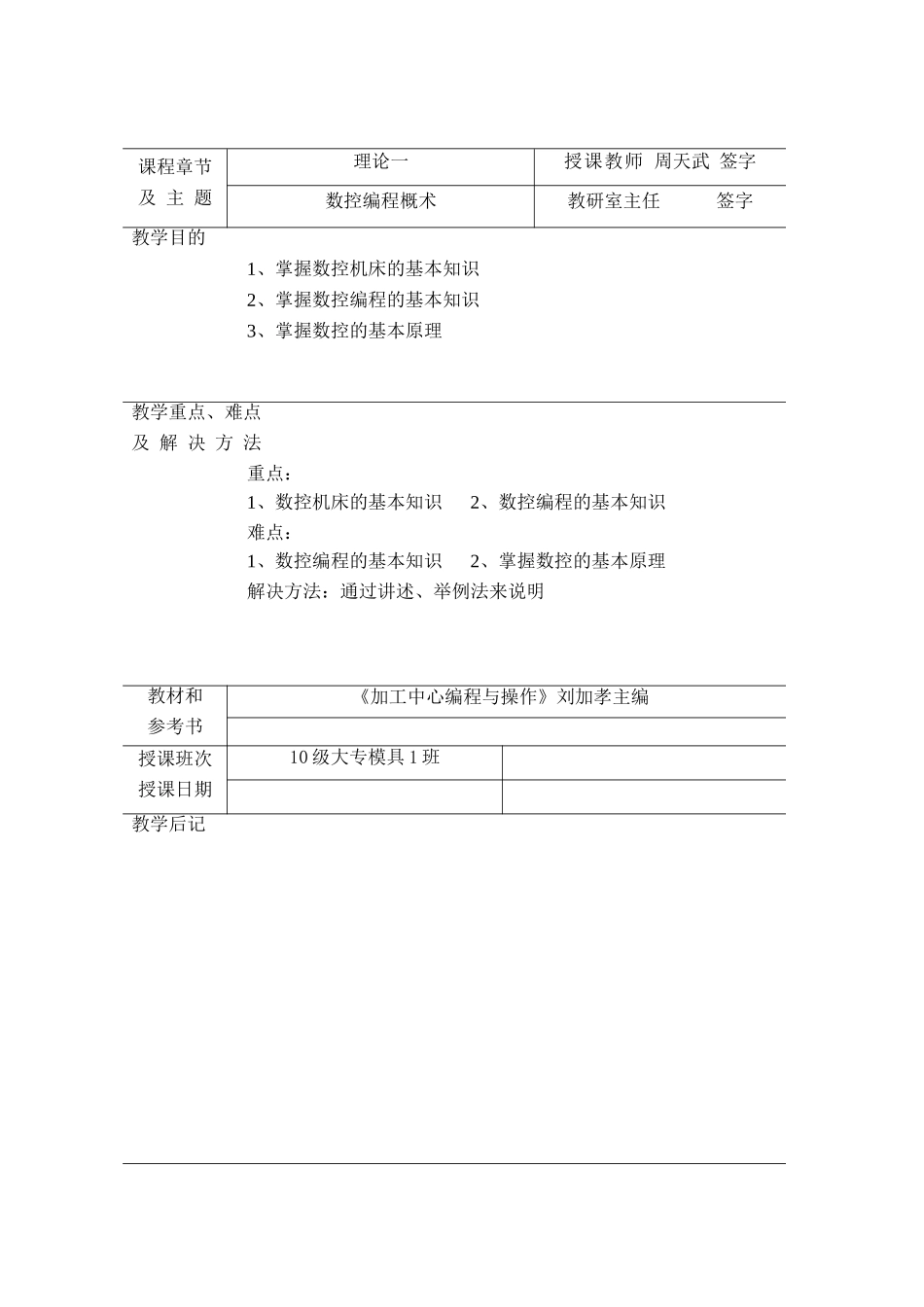

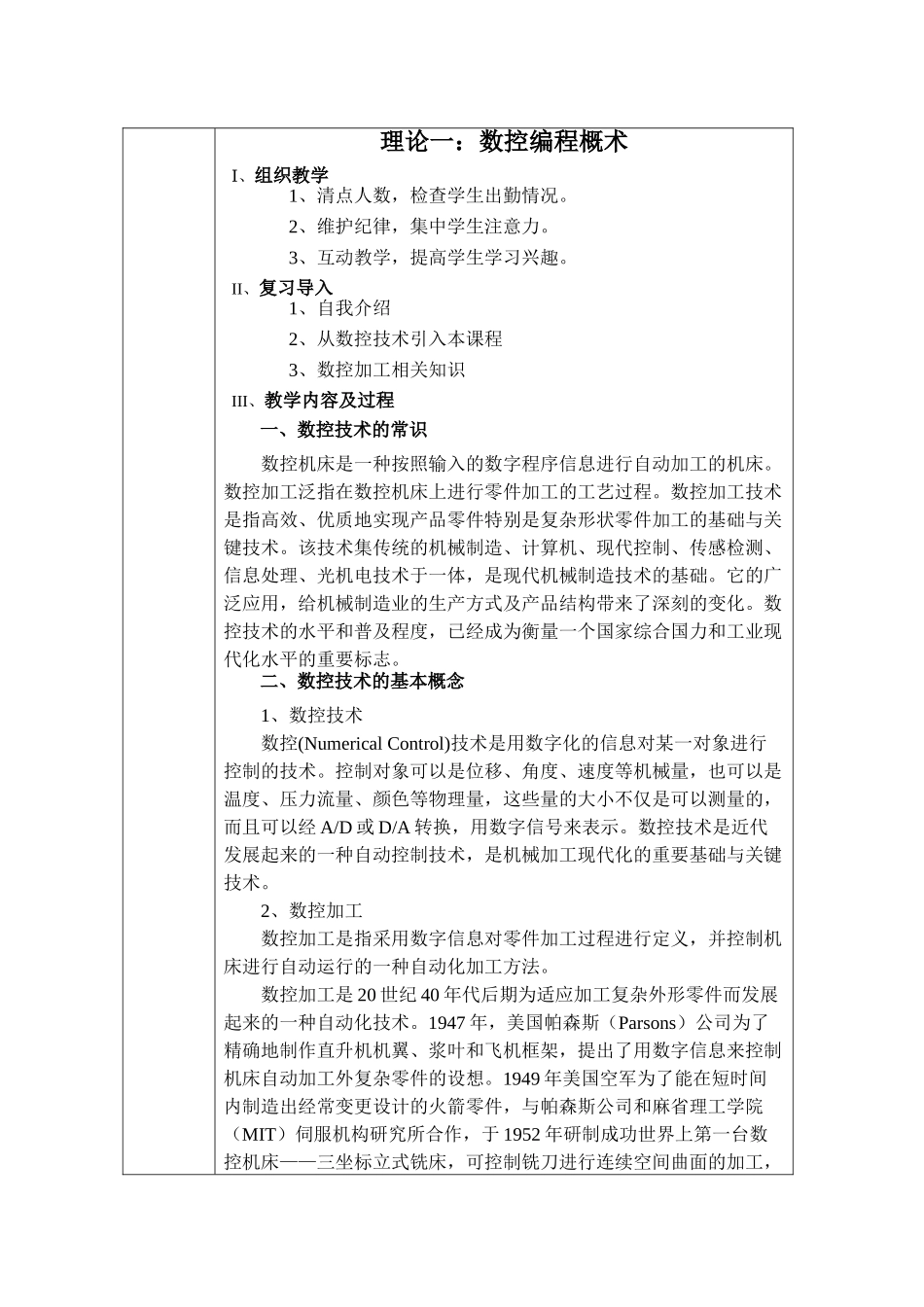

课程章节及主题理论一授课教师周天武签字数控编程概术教研室主任签字教学目的1、掌握数控机床的基本知识2、掌握数控编程的基本知识3、掌握数控的基本原理教学重点、难点及解决方法重点：1、数控机床的基本知识2、数控编程的基本知识难点：1、数控编程的基本知识2、掌握数控的基本原理解决方法：通过讲述、举例法来说明教材和参考书《加工中心编程与操作》刘加孝主编授课班次授课日期10级大专模具1班教学后记理论一：数控编程概术Ⅰ、组织教学1、清点人数，检查学生出勤情况。2、维护纪律，集中学生注意力。3、互动教学，提高学生学习兴趣。II、复习导入1、自我介绍2、从数控技术引入本课程3、数控加工相关知识III、教学内容及过程一、数控技术的常识数控机床是一种按照输入的数字程序信息进行自动加工的机床。数控加工泛指在数控机床上进行零件加工的工艺过程。数控加工技术是指高效、优质地实现产品零件特别是复杂形状零件加工的基础与关键技术。该技术集传统的机械制造、计算机、现代控制、传感检测、信息处理、光机电技术于一体，是现代机械制造技术的基础。它的广泛应用，给机械制造业的生产方式及产品结构带来了深刻的变化。数控技术的水平和普及程度，已经成为衡量一个国家综合国力和工业现代化水平的重要标志。二、数控技术的基本概念1、数控技术数控(NumericalControl)技术是用数字化的信息对某一对象进行控制的技术。控制对象可以是位移、角度、速度等机械量，也可以是温度、压力流量、颜色等物理量，这些量的大小不仅是可以测量的，而且可以经A/D或D/A转换，用数字信号来表示。数控技术是近代发展起来的一种自动控制技术，是机械加工现代化的重要基础与关键技术。2、数控加工数控加工是指采用数字信息对零件加工过程进行定义，并控制机床进行自动运行的一种自动化加工方法。数控加工是20世纪40年代后期为适应加工复杂外形零件而发展起来的一种自动化技术。1947年，美国帕森斯（Parsons）公司为了精确地制作直升机机翼、浆叶和飞机框架，提出了用数字信息来控制机床自动加工外复杂零件的设想。1949年美国空军为了能在短时间内制造出经常变更设计的火箭零件，与帕森斯公司和麻省理工学院（MIT）伺服机构研究所合作，于1952年研制成功世界上第一台数控机床——三坐标立式铣床，可控制铣刀进行连续空间曲面的加工，揭开了，数控加工技术的序幕。3、数控机床数控机床就是采用了数控技术的机床。数控机床将零件加工过程所需的各种操作和步骤以及刀具与工件之间的相对位移量都用数字化的代码来表示，由编程人员编制成规定的加工程序，通过输入介质（磁盘等）送入计算机控制系统，由计算机对输入的信息进行处理与运算，发出各种指令来控制机床的运动，使机床自动地加工出所需要的零件。4、数控编程数控编程（NCProgramming）就是生成用数控机床进行零件加工数控程序的过程。数控程序是由一系列程序段组成，把零件的加工过程、切削用量、位移数据以及各种辅助操作，按机床的操作和运动顺序，用机床规定的指令及程序格式排列而成的一个有序指令集。如N10G00X200.0Y-39.0M03。三、数控机床的组成与工作过程1、数控机床的组成数控机床由输入/输出设备、计算机数控装置、伺服系统、机床本体和其它装置等组成。如图1-1所示。图1-1数控机床的组成A、输入输出设备实现编制程序、输入程序、输入数据以及显示、存储和打印等功能。（如键盘、CRT显示器等）B、数控系统（计算机数控装置）是数控机床的“大脑”和“核心”，通常由一台通用或专用计算机构成。它的功能是接受输入装置输入的加工信息，经过数控系统中的系统软件或逻辑电路进行译码、运算和逻辑处理后，发出相应的各种信号和指令给伺服系统，通过伺服系统控制机床的各个运动部件按规定要求动作。C、伺服系统伺服系统接收来自数控系统的指令信息，严格按指令信息的要求驱动机床的运动部件动作，以加工出符合要求的零件。伺服系统的伺服精度和动态响应是影响数控机床的加工精度、表面质量和生产率的重要因素之一。D、机床本体机床本体是数控机床的主体，包括：床身、立柱等去支承部件；主轴等运动部件；工件台、刀架以及运动执行部件...
