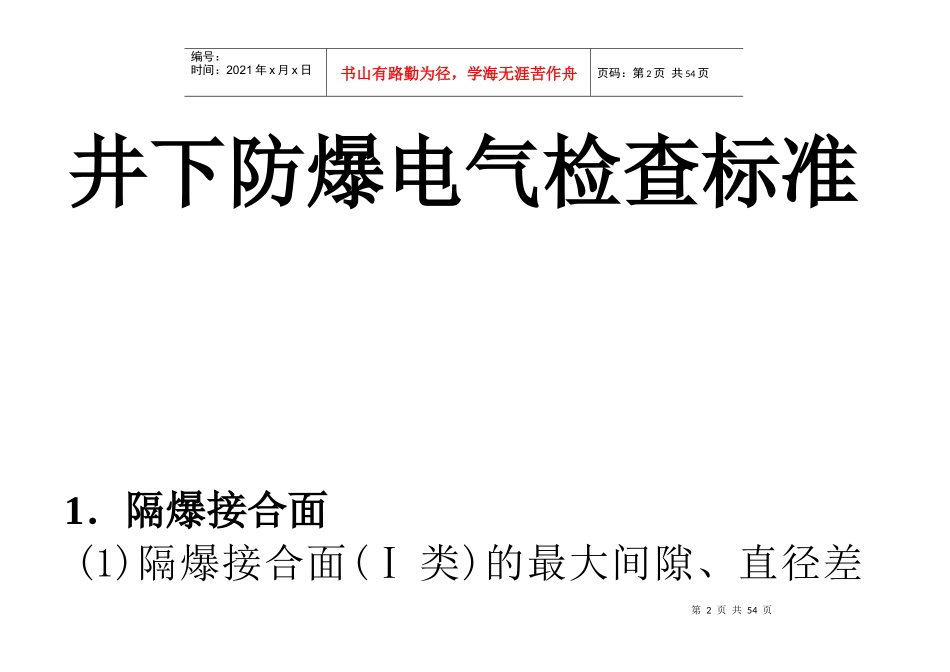

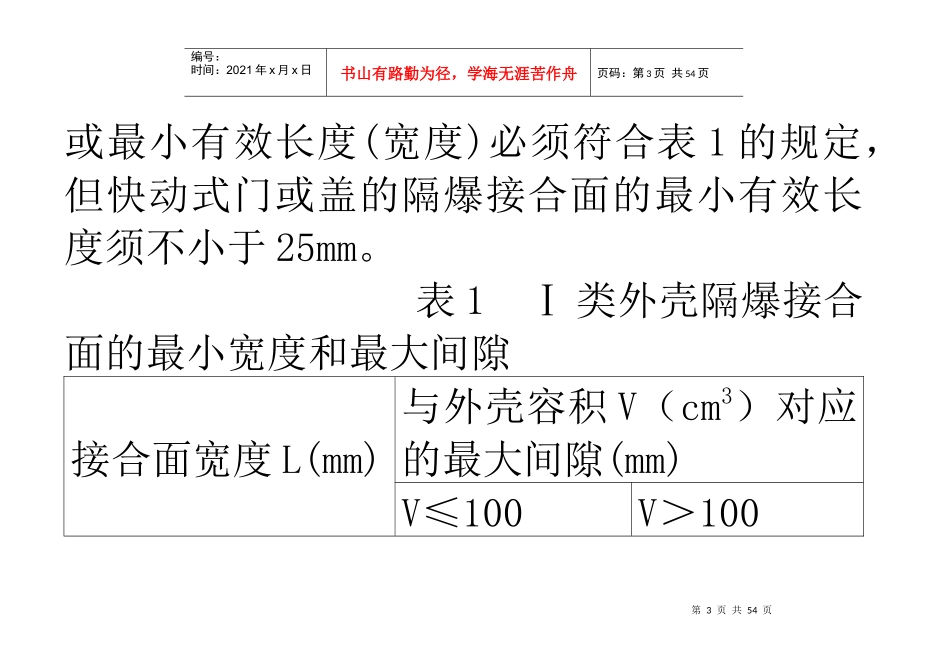

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页井下防爆电气检查标准1．隔爆接合面(1)隔爆接合面(Ⅰ类)的最大间隙、直径差第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页或最小有效长度(宽度)必须符合表1的规定，但快动式门或盖的隔爆接合面的最小有效长度须不小于25mm。表1Ⅰ类外壳隔爆接合面的最小宽度和最大间隙接合面宽度L(mm)与外壳容积V（cm3）对应的最大间隙(mm)V≤100V＞100第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页平面接合面和止口接合面6≤L＜12.50.30-12.5≤L＜250.400.4025≤L0.500.50操纵杆和轴6≤L＜12.50.30-12.5≤L＜250.400.40第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页25≤L0.500.50带滑动轴承的转轴6≤L＜12.50.30-12.5≤L＜250.400.4025≤L＜400.500.5040≤L0.600.60带滚动轴承的转第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页轴6≤L＜12.50.450-12.5≤L＜250.600.6025≤L0.7500.750①对于操纵杆、轴和转轴，其间隙是指最大的直径差；②如果操纵杆或轴的直径超过了表1所规定的隔爆接合面的最小宽度，其接合面第7页共54页第6页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共54页宽度应不小于操纵杆或轴的直径，但不必大于25mm；③如果转轴的直径大于表1所规定的隔爆接合面的最小宽度，带有滑动轴承的隔爆轴承盖的火焰通路长度，当转轴直径不大于25mm时，应不小于转轴直径；当转轴直径大于25mm时，应不小于25mm。(2)如果接合面被紧固螺栓孔或类似物的孔分隔，则孔与外壳内外侧间的距离最第8页共54页第7页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共54页大值I应满足：①当L<12．5mm时，I≥6mm；②当12．5mm≤L≤25mm时，I≥8mm；③当L≥25mm时，I≥9mm(3)隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。用圆筒隔爆接合面时，轴与轴孔配合的最小单边间隙不小于0．075mm；用滚动轴承结构时，轴第9页共54页第8页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共54页与轴孔的最大单边间隙须不大于表1所规定的轴承盖允许最大间隙的2／3。(4)隔爆接合面的表面粗糙度度Ra不大于6．3μm；操纵杆的表面粗糙度Ra不大于3．2μm。(5)隔爆接合面的法兰减薄厚度，应不大于原设计规定的维修余量。(6)隔爆接合面的缺陷或机械伤痕，将其伤痕两侧高于无伤痕表面的凸起部分磨第10页共54页第9页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共54页平后，不得超过下列规定：①隔爆面上对局部出现的直径不大于1mm，深度不大于2mm的砂眼，在40、25、15mm宽的隔爆面上，每1cm2范围内不超过5个；10mm宽的隔爆面上不得超过2个。②产生的机械伤痕，宽度与深度不大于0．5mm，其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2／3。第11页共54页第10页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共54页(7)隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有锈迹，用棉纱擦净后，留有青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。对无意造成的油漆其痕迹不超过隔爆面宽度的1／8仍算合格。涂防锈油时，应在隔爆面上形成一层薄膜为宜，涂油过多为不完好；油不得干硬，油中不得有机械性杂物或其他颗粒状杂物(油脏为不完好)。第12页共54页第11页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共54页凡不符合上述任意一项者均为失爆。2．隔爆外壳与隔爆腔(8)防爆外壳变形长度不得超过50mm，凸凹深度不得超过5mm，否则为失爆。整形后低于此规定仍为合格。(9)防爆外壳内外不得有锈皮脱落，否则，为失爆。油漆脱落、锈...
