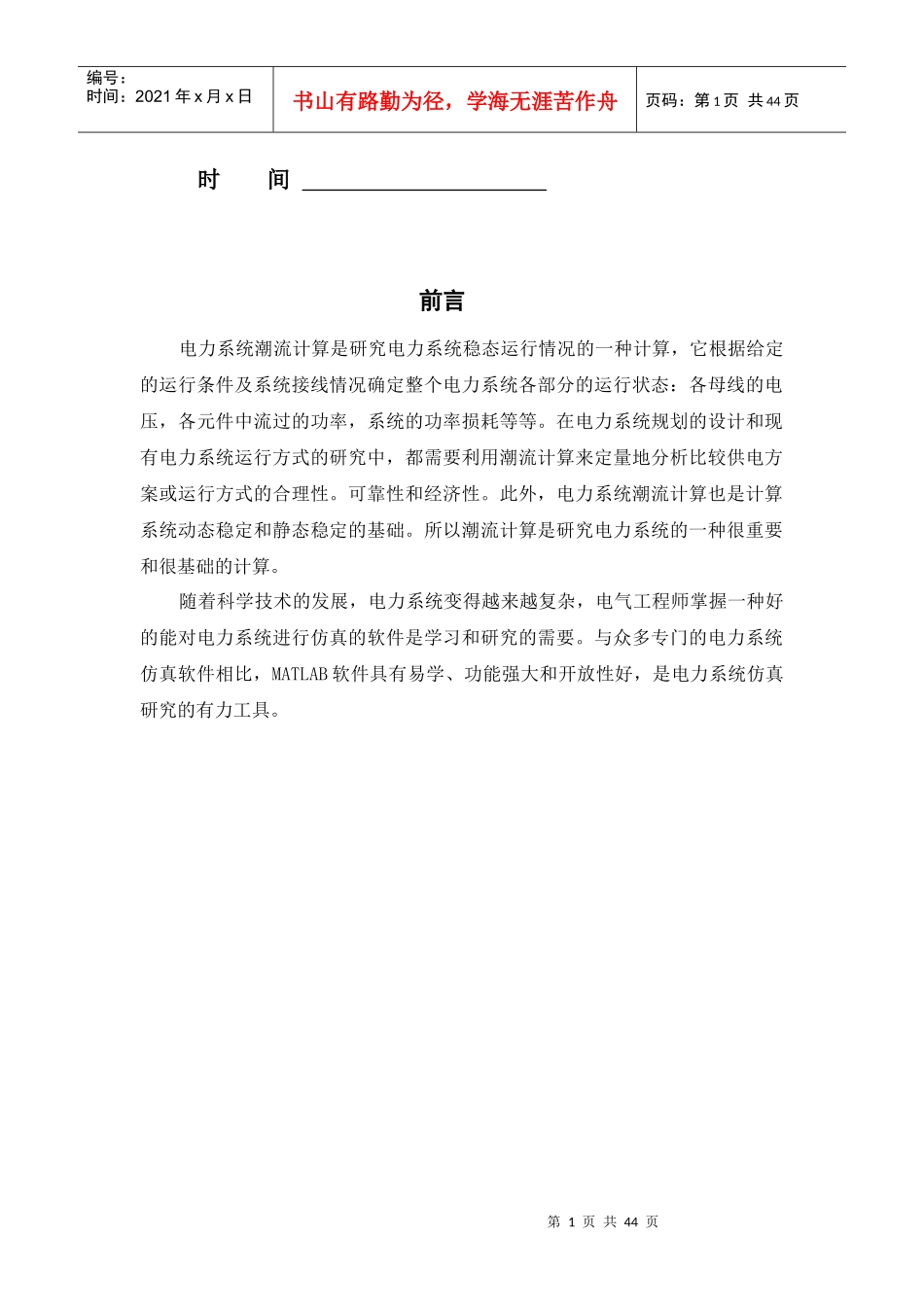

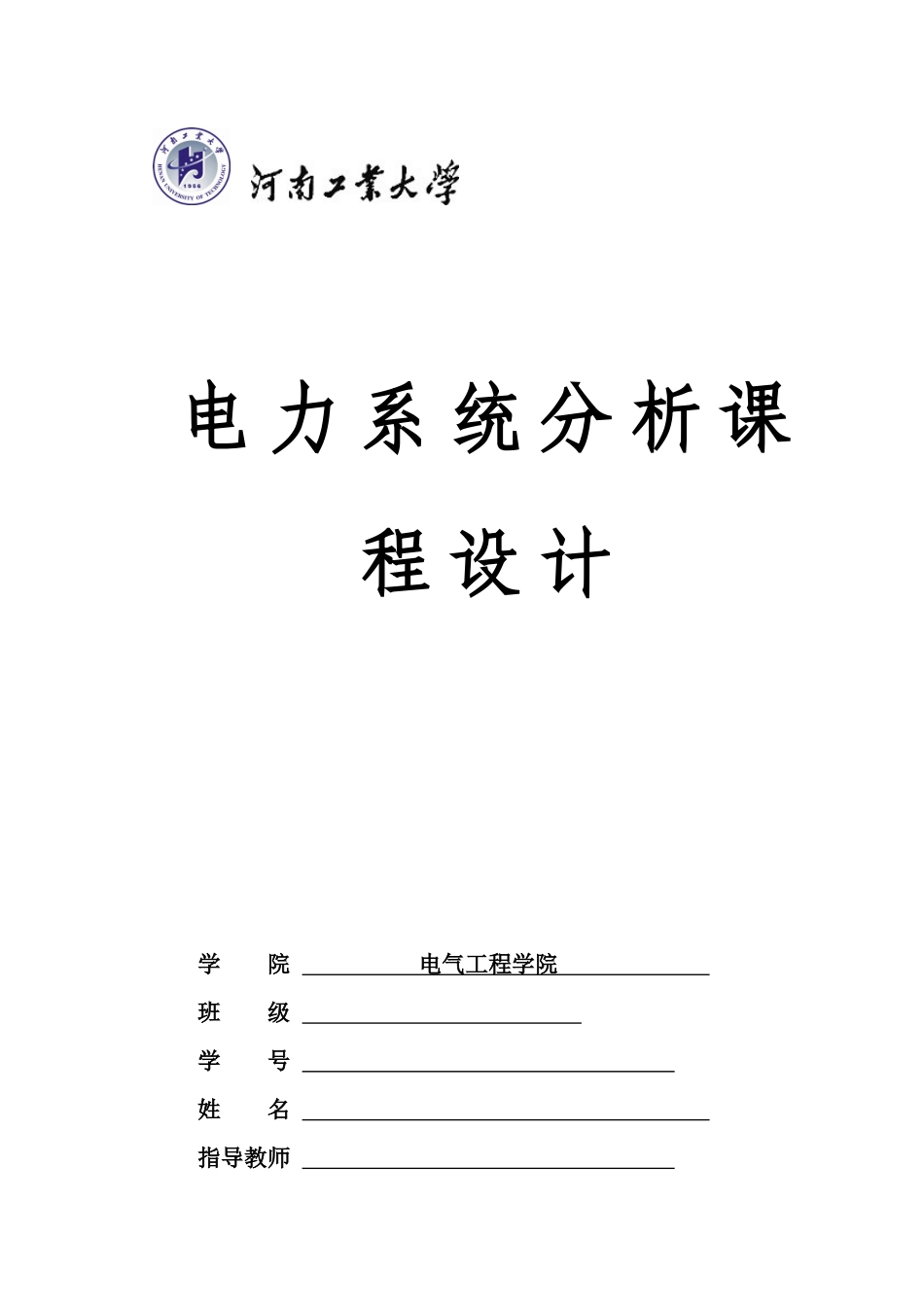

电力系统分析课程设计学院电气工程学院班级学号姓名指导教师第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页时间前言电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压，各元件中流过的功率，系统的功率损耗等等。在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性。可靠性和经济性。此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的基础。所以潮流计算是研究电力系统的一种很重要和很基础的计算。随着科学技术的发展，电力系统变得越来越复杂，电气工程师掌握一种好的能对电力系统进行仿真的软件是学习和研究的需要。与众多专门的电力系统仿真软件相比，MATLAB软件具有易学、功能强大和开放性好，是电力系统仿真研究的有力工具。第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页目录1设计题目..........................................................31.1系统图的确定.................................................31.2各节点的初值及阻抗参数.......................................42潮流计算..........................................................52.1潮流计算概述与发展...........................................52.2复杂电力系统潮流计算.........................................52.3MATLAB概述..................................................62.4牛顿-拉夫逊法原理............................................72.5牛顿-拉夫逊法解决潮流计算问题................................82.6计算机潮流计算的步骤.........................................92.7计算机潮流计算流程图........................................113手算潮流计算.....................................................123.1确定节点类型................................................123.2求节点导纳矩阵Yb...........................................123.3计算各节点功率的修正方程的初始值（不平衡量）................134计算机算法潮流计算...............................................154.1计算机法潮流计算过程........................................154.2计算机法潮流计算结果........................................234.3系统功率分布图..............................................25个人心得...........................................................29附录：源程序.......................................................30参考文献...........................................................40第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页1设计题目1.1系统图的确定选择六节点、环网、两电源和多引出的电力系统，简化电力系统图如图1-1所示，等值导纳图如图1-2所示。运用以直角坐标表示的牛顿-拉夫逊计算如图1-1所示系统中的潮流分布。计算精度要求各节点电压的误差或修正量不大于ε=10−5。图1-1电力系统图第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页图1-2电力系统等值导纳图1.2各节点的初值及阻抗参数该系统中，节点①为平衡节点，保持U1=1.05+j0为定值，节点⑥为PV节点，其他四个节点都是PQ节点。给定的注入电压标幺值如表1-1、线路阻抗标幺值如表1-2、输出功率标幺值如表1-3。表1-1各节点电压标幺值参数Uf1(x1,x2......xn)=0f2(x1,x2......xn)=0fn(x1,x2......xn)=0}Ux1(0)Ux2(0)Uxn(0)Uf1(x1(0)+Δx1(0),x2(0)+Δx2(0),......xn(0)+Δxn(0))=0f2(x1(0)+Δx1(0),x2(0)+Δx2(0),......xn(0)+Δxn(0))=0fn(x1(0)+Δx1(0),x2(0)+Δx2(0),......xn(0)+Δxn(0))=0}UΔx1(0)1.051.001.001.001.001.05表1-2线路、变压器阻抗标幺值线路L2L3L4L5T1T2Y/2第5页共44...
