薄壁凸台套筒注塑模具设计及CAE分析VIP免费

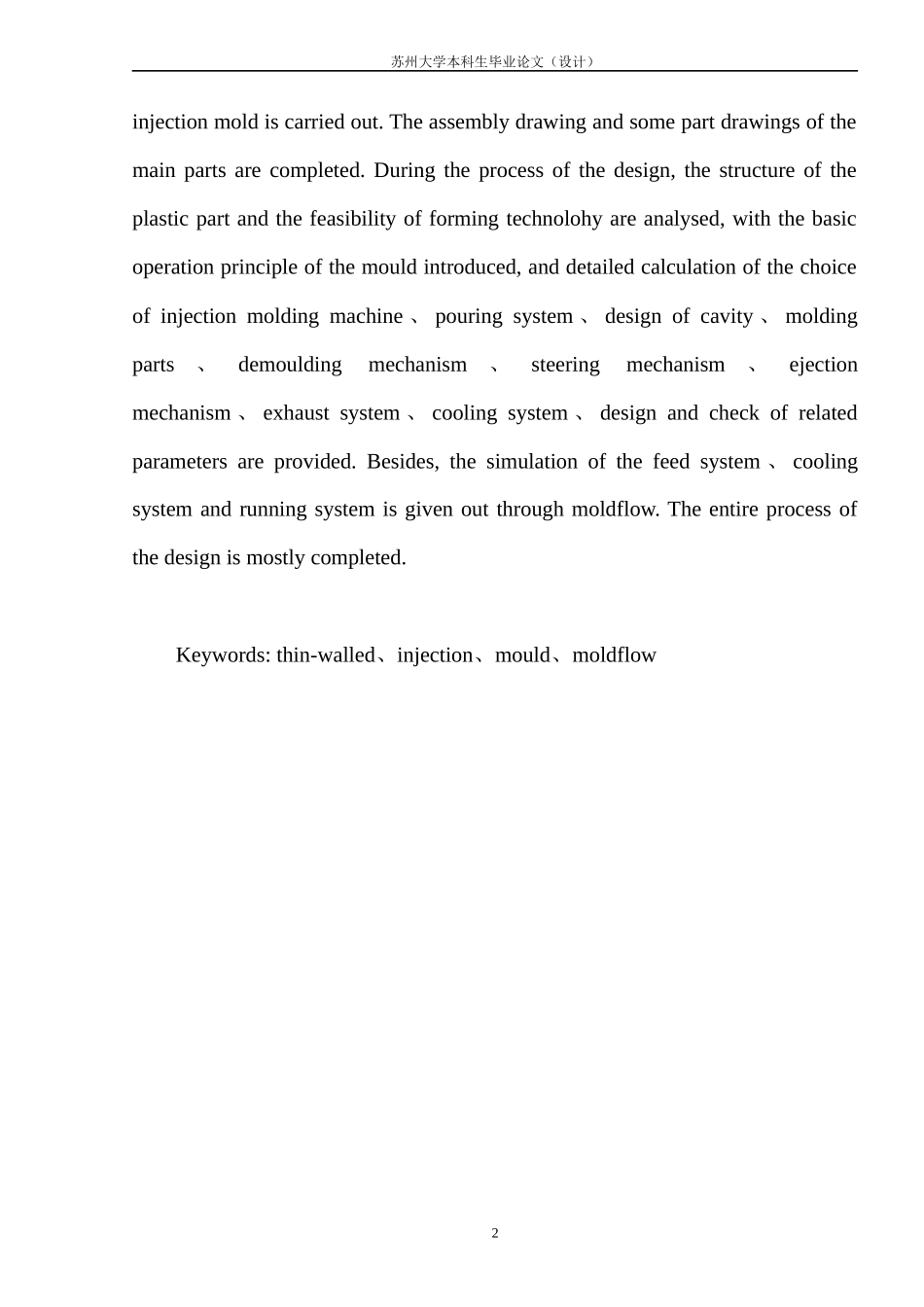

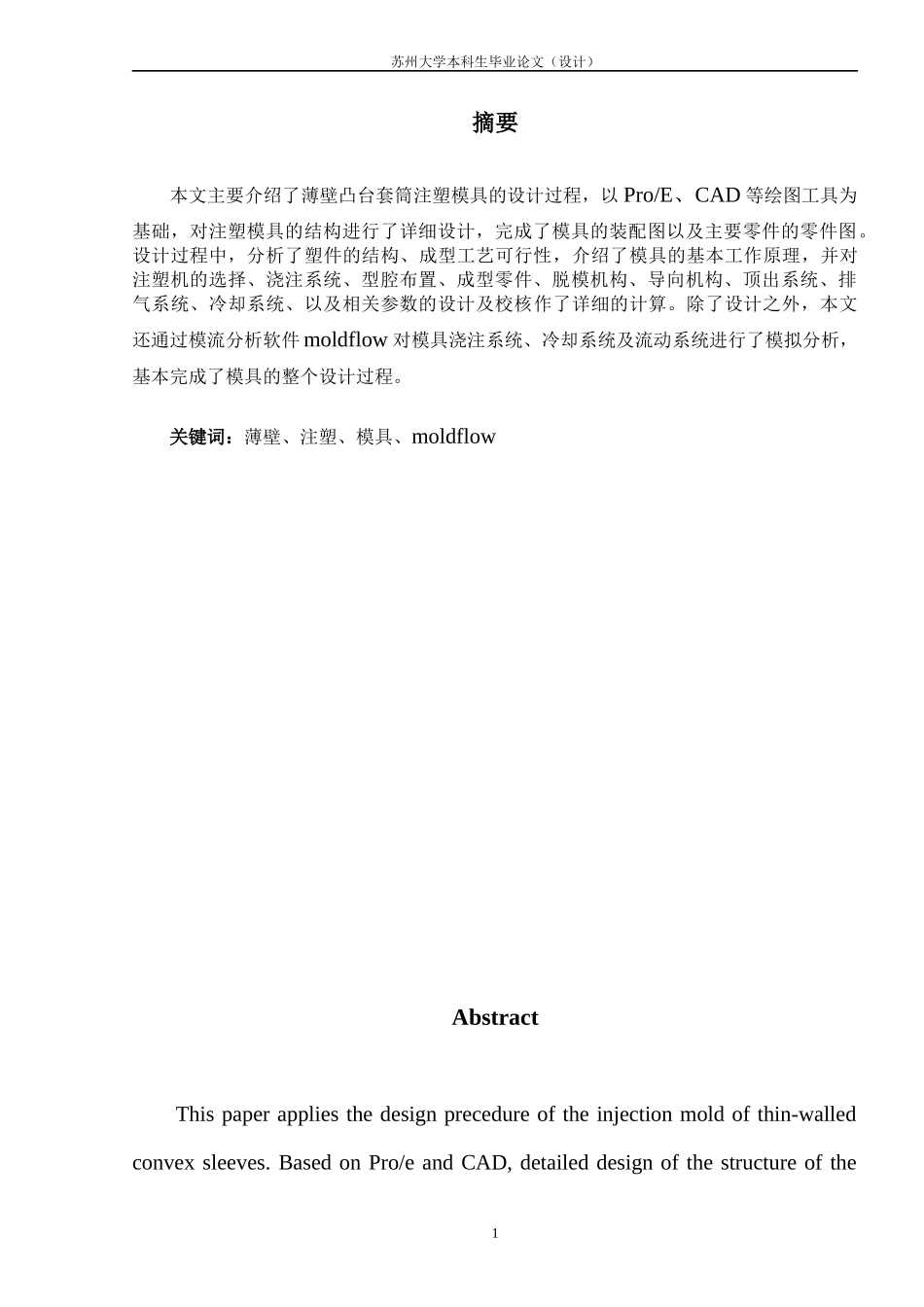

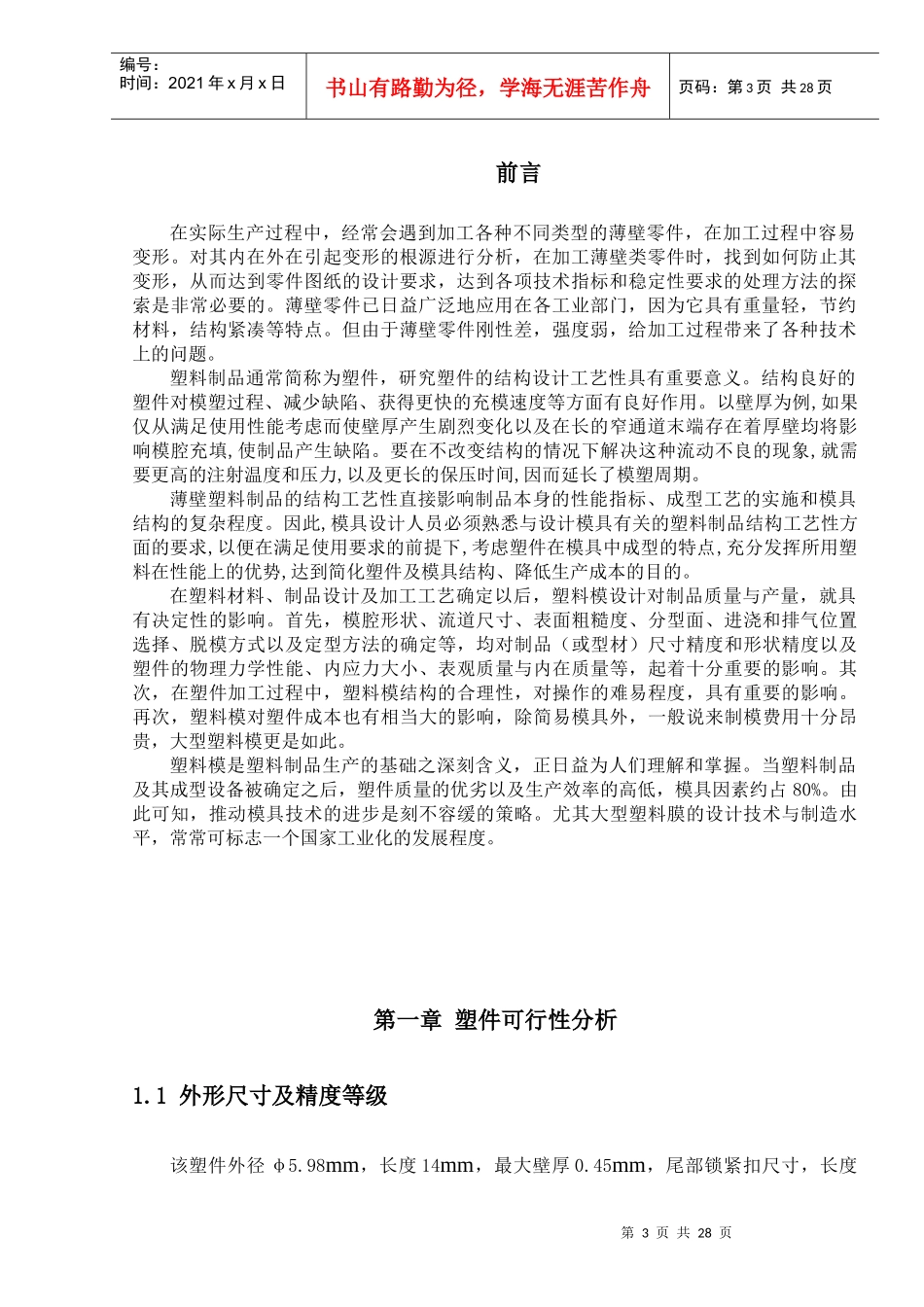

苏州大学本科生毕业论文（设计）摘要本文主要介绍了薄壁凸台套筒注塑模具的设计过程，以Pro/E、CAD等绘图工具为基础，对注塑模具的结构进行了详细设计，完成了模具的装配图以及主要零件的零件图。设计过程中，分析了塑件的结构、成型工艺可行性，介绍了模具的基本工作原理，并对注塑机的选择、浇注系统、型腔布置、成型零件、脱模机构、导向机构、顶出系统、排气系统、冷却系统、以及相关参数的设计及校核作了详细的计算。除了设计之外，本文还通过模流分析软件moldflow对模具浇注系统、冷却系统及流动系统进行了模拟分析，基本完成了模具的整个设计过程。关键词：薄壁、注塑、模具、moldflowAbstractThispaperappliesthedesignprecedureoftheinjectionmoldofthin-walledconvexsleeves.BasedonPro/eandCAD,detaileddesignofthestructureofthe1苏州大学本科生毕业论文（设计）injectionmoldiscarriedout.Theassemblydrawingandsomepartdrawingsofthemainpartsarecompleted.Duringtheprocessofthedesign,thestructureoftheplasticpartandthefeasibilityofformingtechnolohyareanalysed,withthebasicoperationprincipleofthemouldintroduced,anddetailedcalculationofthechoiceofinjectionmoldingmachine、pouringsystem、designofcavity、moldingparts、demouldingmechanism、steeringmechanism、ejectionmechanism、exhaustsystem、coolingsystem、designandcheckofrelatedparametersareprovided.Besides,thesimulationofthefeedsystem、coolingsystemandrunningsystemisgivenoutthroughmoldflow.Theentireprocessofthedesignismostlycompleted.Keywords:thin-walled、injection、mould、moldflow2第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页前言在实际生产过程中，经常会遇到加工各种不同类型的薄壁零件，在加工过程中容易变形。对其内在外在引起变形的根源进行分析，在加工薄壁类零件时，找到如何防止其变形，从而达到零件图纸的设计要求，达到各项技术指标和稳定性要求的处理方法的探索是非常必要的。薄壁零件已日益广泛地应用在各工业部门，因为它具有重量轻，节约材料，结构紧凑等特点。但由于薄壁零件刚性差，强度弱，给加工过程带来了各种技术上的问题。塑料制品通常简称为塑件，研究塑件的结构设计工艺性具有重要意义。结构良好的塑件对模塑过程、减少缺陷、获得更快的充模速度等方面有良好作用。以壁厚为例,如果仅从满足使用性能考虑而使壁厚产生剧烈变化以及在长的窄通道末端存在着厚壁均将影响模腔充填,使制品产生缺陷。要在不改变结构的情况下解决这种流动不良的现象,就需要更高的注射温度和压力,以及更长的保压时间,因而延长了模塑周期。薄壁塑料制品的结构工艺性直接影响制品本身的性能指标、成型工艺的实施和模具结构的复杂程度。因此,模具设计人员必须熟悉与设计模具有关的塑料制品结构工艺性方面的要求,以便在满足使用要求的前提下,考虑塑件在模具中成型的特点,充分发挥所用塑料在性能上的优势,达到简化塑件及模具结构、降低生产成本的目的。在塑料材料、制品设计及加工工艺确定以后，塑料模设计对制品质量与产量，就具有决定性的影响。首先，模腔形状、流道尺寸、表面粗糙度、分型面、进浇和排气位置选择、脱模方式以及定型方法的确定等，均对制品（或型材）尺寸精度和形状精度以及塑件的物理力学性能、内应力大小、表观质量与内在质量等，起着十分重要的影响。其次，在塑件加工过程中，塑料模结构的合理性，对操作的难易程度，具有重要的影响。再次，塑料模对塑件成本也有相当大的影响，除简易模具外，一般说来制模费用十分昂贵，大型塑料模更是如此。塑料模是塑料制品生产的基础之深刻含义，正日益为人们理解和掌握。当塑料制品及其成型设备被确定之后，塑件质量的优劣以及生产效率的高低，模具因素约占80%。由此可知，推动模具技术的进步是刻不容缓的策略。尤其大型塑料膜的设计技术与制造水平，常常可标志一个国家工业化的发展程度。第一章塑件可行性分析1.1外形尺寸及精度等级该塑件外径φ5.98mm，长度14mm，最大...
