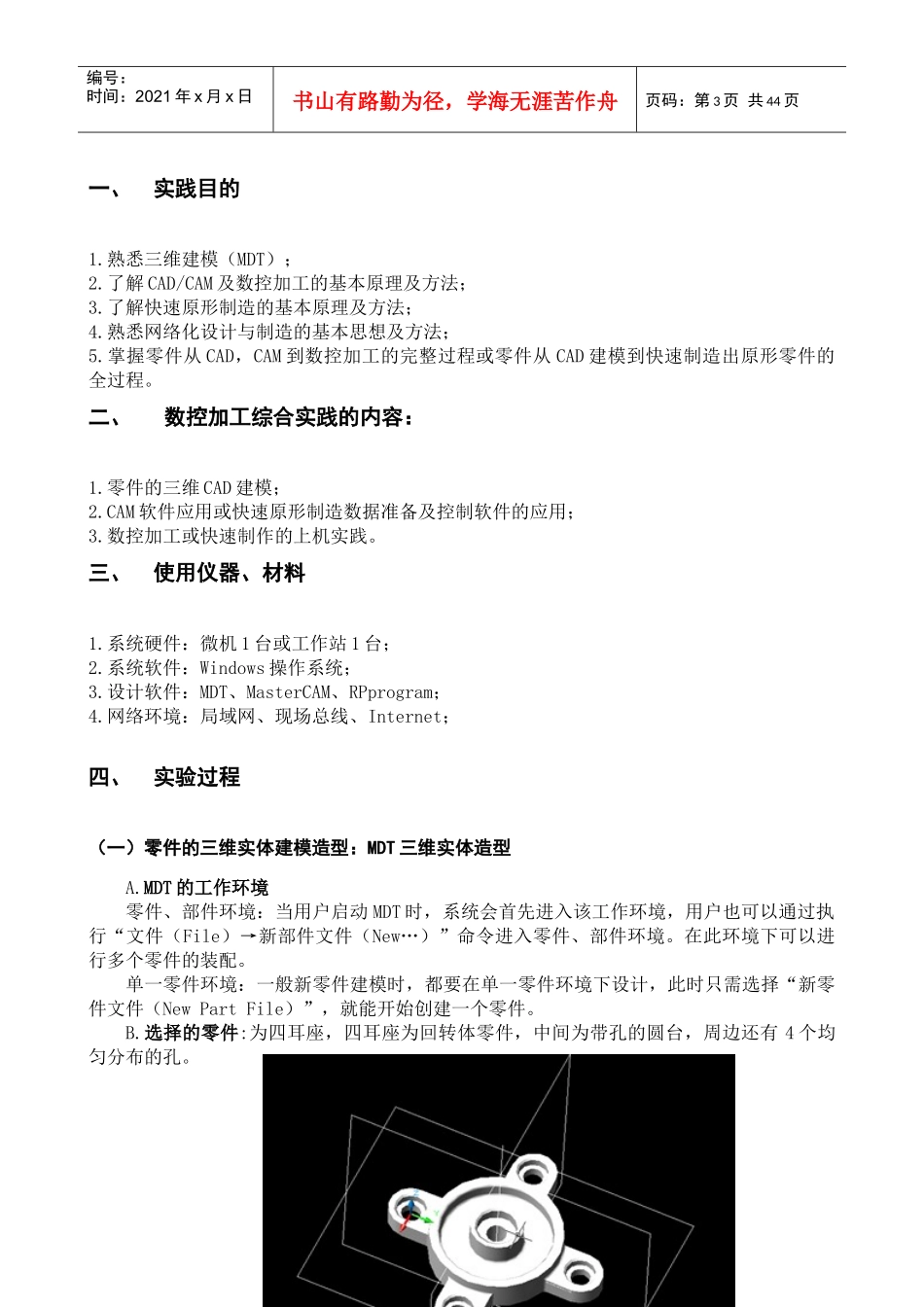

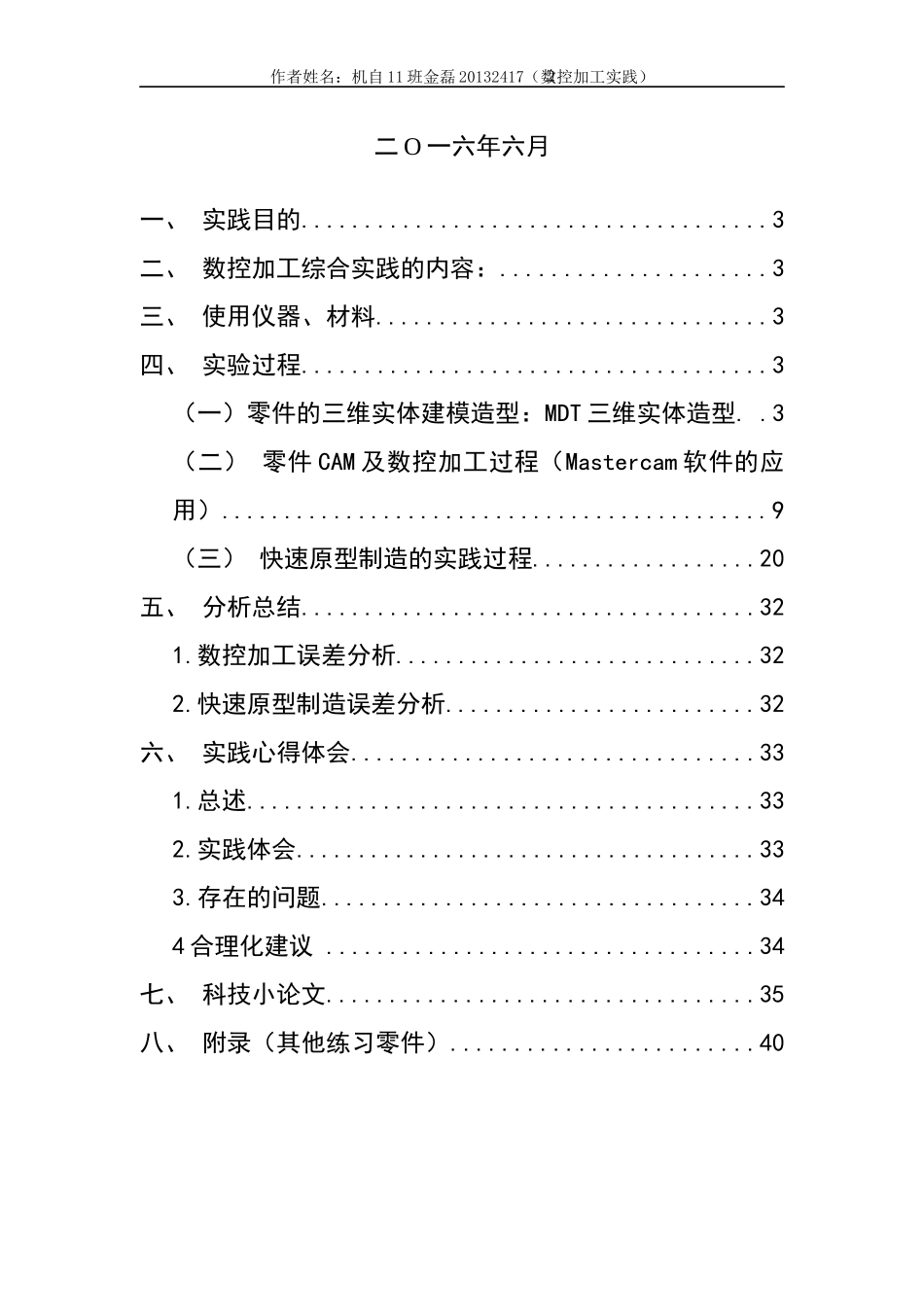

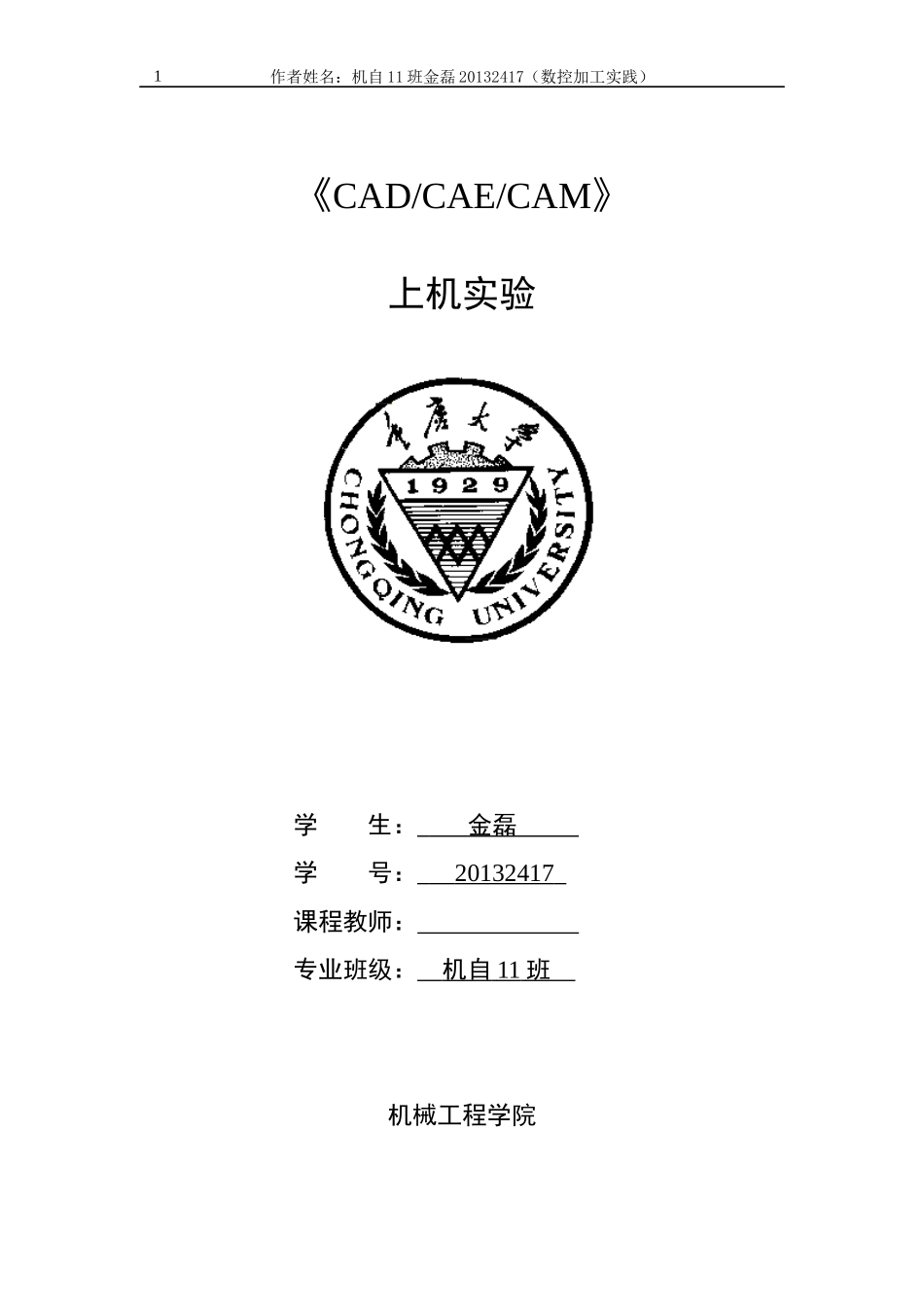

1作者姓名：机自11班金磊20132417（数控加工实践）《CAD/CAE/CAM》上机实验学生：金磊学号：20132417课程教师：专业班级：机自11班机械工程学院2作者姓名：机自11班金磊20132417（数控加工实践）二O一六年六月一、实践目的.....................................3二、数控加工综合实践的内容：.....................3三、使用仪器、材料...............................3四、实验过程.....................................3（一）零件的三维实体建模造型：MDT三维实体造型..3（二）零件CAM及数控加工过程（Mastercam软件的应用）............................................9（三）快速原型制造的实践过程..................20五、分析总结....................................321.数控加工误差分析.............................322.快速原型制造误差分析.........................32六、实践心得体会................................331.总述.........................................332.实践体会.....................................333.存在的问题...................................344合理化建议..................................34七、科技小论文..................................35八、附录（其他练习零件）........................40第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页一、实践目的1.熟悉三维建模（MDT）；2.了解CAD/CAM及数控加工的基本原理及方法；3.了解快速原形制造的基本原理及方法；4.熟悉网络化设计与制造的基本思想及方法；5.掌握零件从CAD，CAM到数控加工的完整过程或零件从CAD建模到快速制造出原形零件的全过程。二、数控加工综合实践的内容：1.零件的三维CAD建模；2.CAM软件应用或快速原形制造数据准备及控制软件的应用；3.数控加工或快速制作的上机实践。三、使用仪器、材料1.系统硬件：微机1台或工作站1台；2.系统软件：Windows操作系统；3.设计软件：MDT、MasterCAM、RPprogram；4.网络环境：局域网、现场总线、Internet；四、实验过程（一）零件的三维实体建模造型：MDT三维实体造型A.MDT的工作环境零件、部件环境：当用户启动MDT时，系统会首先进入该工作环境，用户也可以通过执行“文件（File）→新部件文件（New…）”命令进入零件、部件环境。在此环境下可以进行多个零件的装配。单一零件环境：一般新零件建模时，都要在单一零件环境下设计，此时只需选择“新零件文件（NewPartFile）”，就能开始创建一个零件。B.选择的零件:为四耳座，四耳座为回转体零件，中间为带孔的圆台，周边还有4个均匀分布的孔。第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页C.零件分析：该四耳座零件的组成是由多个圆柱四个均布的带孔耳座组成的。D.建模顺序：第一步采用“拉伸”特征，由大到小建立主体结构；第二步采用“拉伸”特征，去除材料，拉伸出出一个耳座，然后阵列出四个耳座；1、实体建模的步骤1.1在零件目录下设定新草图平面，这里选用top平面。1.2切换至XY草绘平面，打开AUTO\CAD绘图功能条草绘一个圆；1.3在零件目录里定义截面轮廓，选中所画的圆；直径400mm1.4对选中的截面轮廓进行拉伸形成圆柱如下图：h=100mm第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页1.5以拉伸圆柱的上表面为草绘平面草绘两个同心圆，并生成截面轮廓：R=370mm，R=150mm选择切削加工的方式拉伸出圆柱面如下图：h=50mm1.6以圆柱中心线为长，草绘矩形：L=60mmW=50mm，旋转360度，切削生成孔。实体形状如下：第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页1.7以上一步所拉伸的圆柱底面为草图平面，以适当的直径打孔，R=60mmh=50mm如下图：1.8以整个圆柱底面为草图平面，在适当距离处画出添加线画出外耳的轮廓图，拉伸一定的高度得到外耳的基本体。然后选中整个外耳与圆柱体相并，初步得到外耳的基本成型第7页共44页第6页共44页编号：时间：2021年x月x日书山有路...
