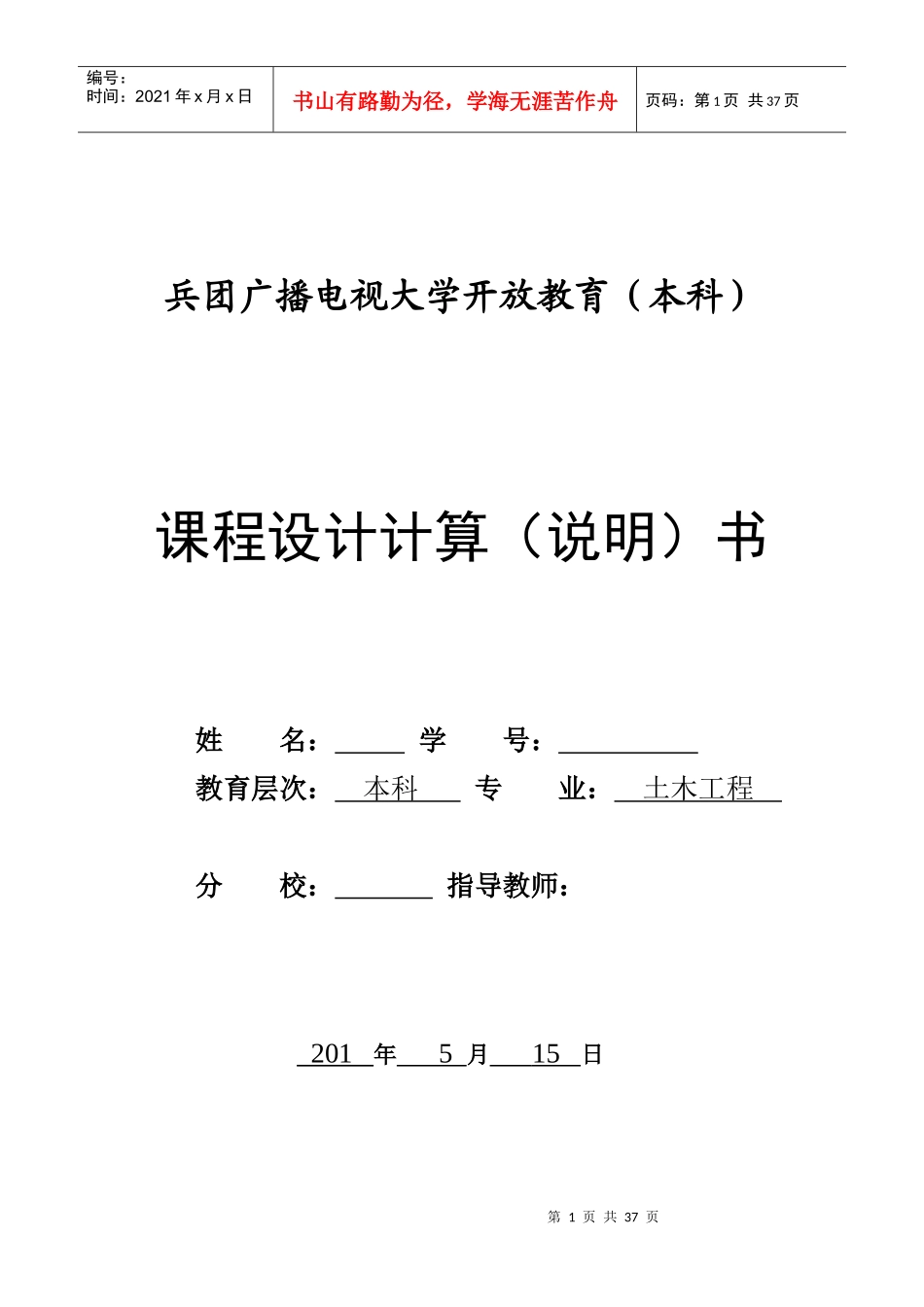

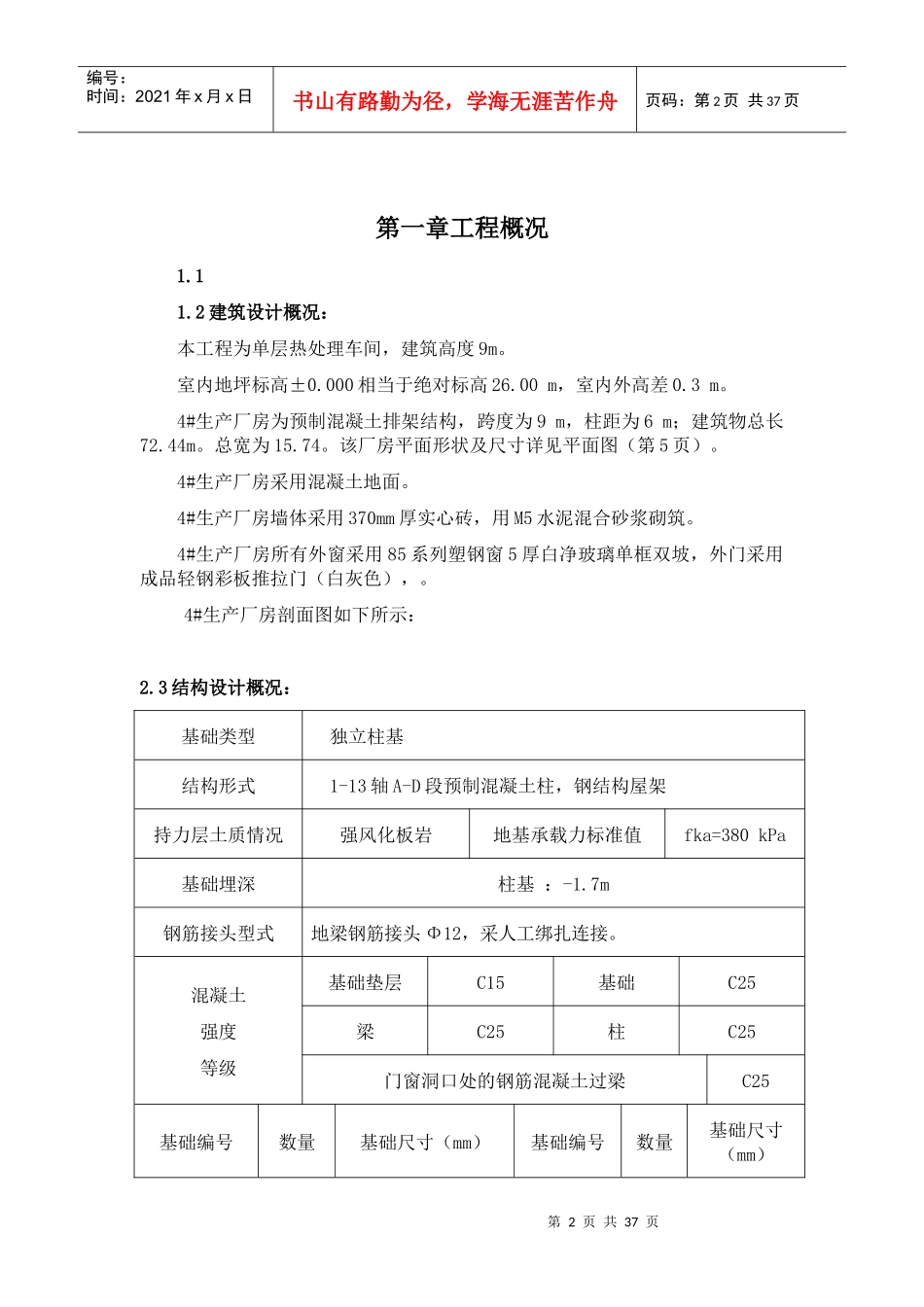

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页兵团广播电视大学开放教育（本科）课程设计计算（说明）书姓名：学号：教育层次：本科专业：土木工程分校：指导教师：201年5月15日第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第一章工程概况1.11.2建筑设计概况：本工程为单层热处理车间，建筑高度9m。室内地坪标高±0.000相当于绝对标高26.00m，室内外高差0.3m。4#生产厂房为预制混凝土排架结构，跨度为9m，柱距为6m；建筑物总长72.44m。总宽为15.74。该厂房平面形状及尺寸详见平面图（第5页）。4#生产厂房采用混凝土地面。4#生产厂房墙体采用370mm厚实心砖，用M5水泥混合砂浆砌筑。4#生产厂房所有外窗采用85系列塑钢窗5厚白净玻璃单框双坡，外门采用成品轻钢彩板推拉门（白灰色），。4#生产厂房剖面图如下所示：2.3结构设计概况：基础类型独立柱基结构形式1-13轴A-D段预制混凝土柱，钢结构屋架持力层土质情况强风化板岩地基承载力标准值fka=380kPa基础埋深柱基：-1.7m钢筋接头型式地梁钢筋接头Φ12，采人工绑扎连接。混凝土强度等级基础垫层C15基础C25梁C25柱C25门窗洞口处的钢筋混凝土过梁C25基础编号数量基础尺寸（mm）基础编号数量基础尺寸（mm）第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页J-1262000×2400J-242000×25002.4水暖专业设计概况：2.4.1暖卫系统：系统名称管材连接方式防腐备注给水PP-R管热熔消防内外热镀锌钢管卡箍连接沥青防腐阀门均为蝶阀排水UPVC排水管粘接埋地部分作100mm砼带型基础雨水UPVC管粘接雨水斗97型-6-2.5电气专业设计概况：序号项目系统介绍1变配电系统交流三相四线380V/220V电缆进线直埋穿墙引入2动力系统干线沿金属线槽敷设，支线均穿钢管在墙内、地面内、顶板内暗敷设，部分线路采用明敷设，吊车滑接线均明敷设在混凝土梁上。3照明系统包括厂房照明等。4防雷接地低压电源交流结路接地制式采用TN-C-S系统利用建筑物基础做接地极接地电阻R＜=1欧姆2.6建设单位提供施工用地、水、电等条件施工现场场地能满足施工需要，现场不设生活区。水、电按建设单位指定地点引入。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页第三章施工部署3.1工程目标：3.1.1质量目标：实现对业主的质量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，分部工程优良率达到80%以上。观感质量得分率90%以上。单位工程创大连市星海杯工程。3.1.2安全目标：（1）无因工死亡、重伤和重大机械设备事故；（2）无火灾事故；（3）无严重污染扰民；（4）无重大交通行车事故。3.1.3工期目标：（1）2006年6月11日---2006年11月30日（2）施工总工期172天3.1.4现场管理：（1）管理目标：创建新建市文明安全工地。（2）管理办法：本工程采用计算机应用及信息技术管理：1）业主、监理、施工单位之间计算机局域联网信息共享技术：微机成本分析、网络计划、资料管理等，将技术交底、施工日志等技术、施工资料通过信息管理系统发布，使之传递迅速、及时。3.2管理组织机构：3.2.1组织机构：本工程按项目法组织施工，项目经理选派承担过钢结构单层厂房工程项目管理、并具备丰富施工管理经验的项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平、并有单层厂房管理经验的工程技术人员担任。项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行ISO9001质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期和质量目标，现场管理创大连市文明安全工地。项目部班子主要成员及各主要部室的职责:第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页（1）领导班子：由项目经理、项...
