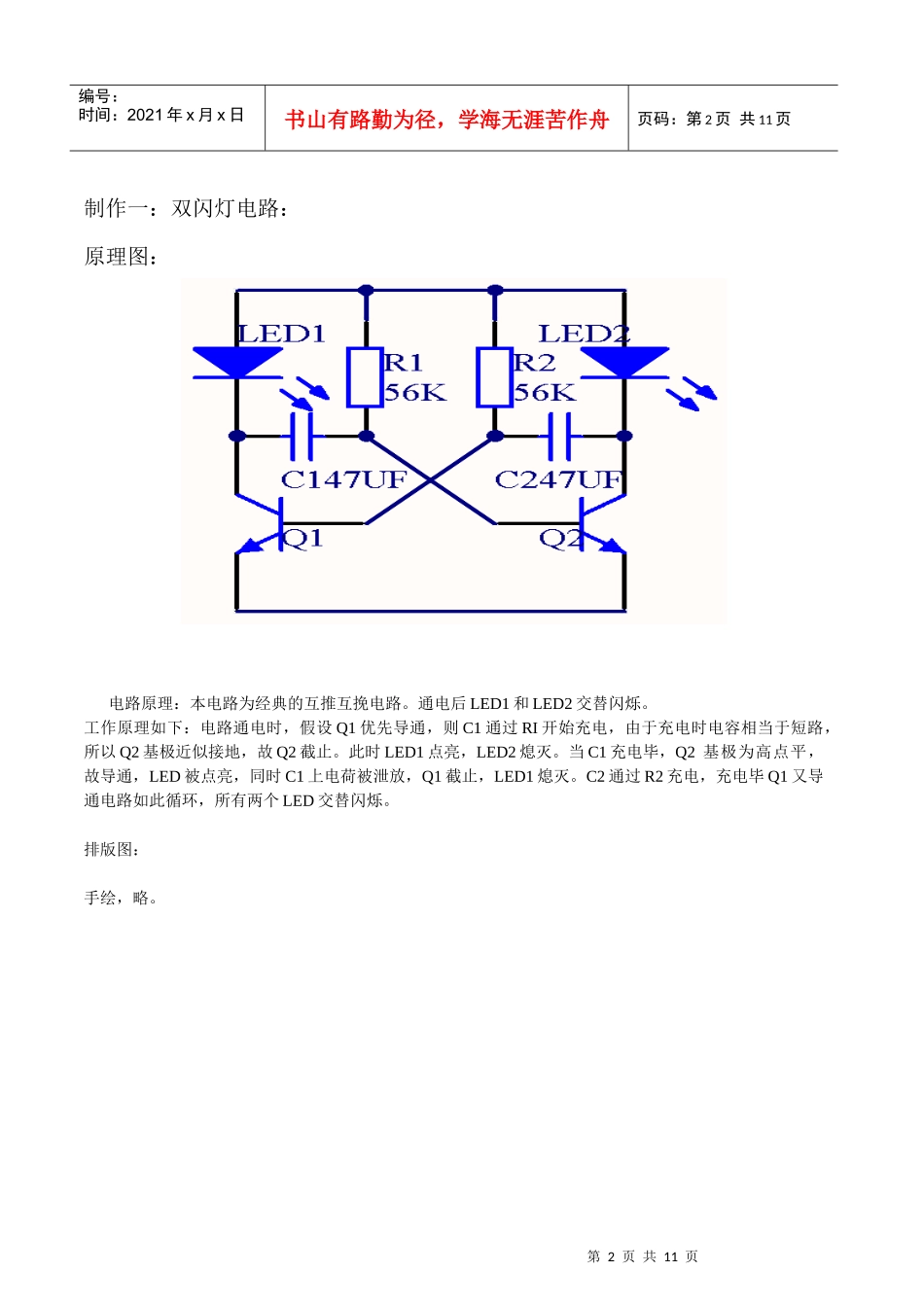

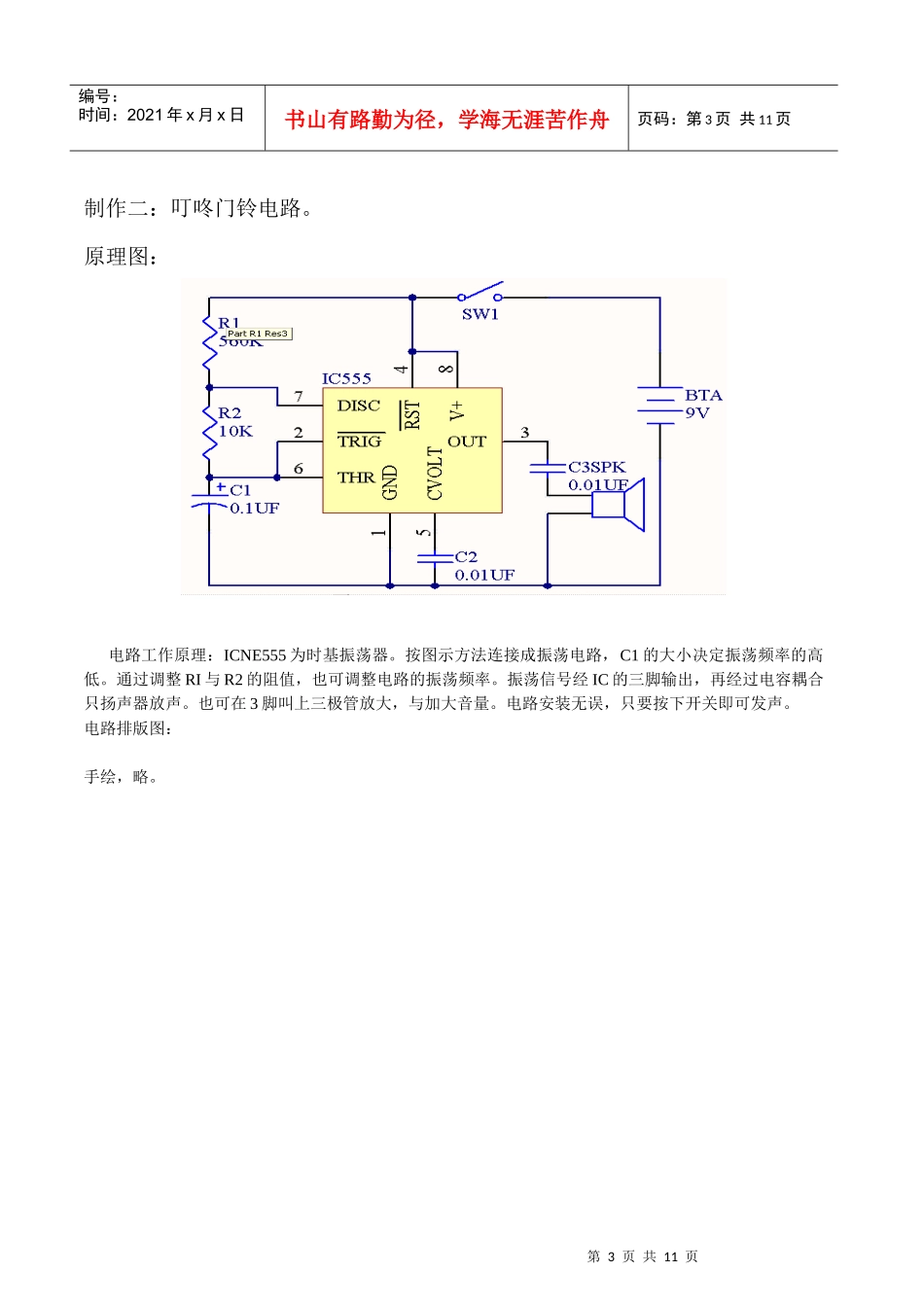

2010至2011学年上学期电子制作兴趣小组制作人：2010年10月实验材料第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页制作一：双闪灯电路：原理图：电路原理：本电路为经典的互推互挽电路。通电后LED1和LED2交替闪烁。工作原理如下：电路通电时，假设Q1优先导通，则C1通过RI开始充电，由于充电时电容相当于短路，所以Q2基极近似接地，故Q2截止。此时LED1点亮，LED2熄灭。当C1充电毕，Q2基极为高点平，故导通，LED被点亮，同时C1上电荷被泄放，Q1截止，LED1熄灭。C2通过R2充电，充电毕Q1又导通电路如此循环，所有两个LED交替闪烁。排版图：手绘，略。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页制作二：叮咚门铃电路。原理图：电路工作原理：ICNE555为时基振荡器。按图示方法连接成振荡电路，C1的大小决定振荡频率的高低。通过调整RI与R2的阻值，也可调整电路的振荡频率。振荡信号经IC的三脚输出，再经过电容耦合只扬声器放声。也可在3脚叫上三极管放大，与加大音量。电路安装无误，只要按下开关即可发声。电路排版图：手绘，略。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页制作3：快慢闪灯电路原理图：电路原理：两个三极管组成放大电路。通过调整VR1的阻值，可调整C1的充放速度，从而调整LED的山所频率。本电路原理和结构都较简单，所要注意的是三极管的极性不可接反。电路排版图：手绘，略。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页制作四：定时器电路原理图：电路工作原理：本电路和上一制作类似。也是通过调整VR1的阻值来调整C1充电速度，当CI充电至电压高于三极管基极开启电压时，三级管Q1导通，导通后通过R2和R3分压后，由R4将电压输入至三极管Q2使其导通，再使得LED点亮。电路应注意电阻阻值不可混用。电路排版图：手绘，略。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页制作五：电路工作原理：本电路结构较简单。两个与非门组成压控振荡电路，再将振荡信号由R3驱动三极管Q1点亮LED发光。由R2和C1决定电路的振荡频率。本电路所使用的IC为4011，该芯片由四个与非门组成，电路中只使用两个，所以可任选两个使用。注意电路中电源引脚并未标出。电路排版图：手绘：略附：CD4011引脚图：第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页制作六：逻辑笔电路电路原理图：电路工作原理：本电路所使用的IC为CD4011，当探针接高电平时，1脚位高电平，2脚也是高电平，9脚和10脚都是高电平，所以与非门A和C都输出低电平，与非门B输出高电平。所以红色发光二极管点亮，绿色熄灭。当探针接地时所有脚点位于接高电平时相反，所以与非门输出电压也相反，故红色发光二极管熄灭，绿色点亮。如此则完成点位指示。注意电路中省略了芯片的电源连接。电路排版图：手绘：略附：CD4011引脚图：第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页制作七：稳压电源电路原理图：电路工作原理：220V市电经变压器降压至交流12V，由D1-D4整流后，再由E1滤波送入LM317第2脚（输入端），第二脚输出稳定的直流电压。第一脚为调整端，调整输出端与输出端之间为1.25V的基准电压，为了保证稳压器的输出性能，R1的阻值应该小于240V。为了使输出端电压可调，调整端与地之间接可变电阻器R2，改变R2的阻值可以改变输出电压。输出电压计算公式为UO=1.25(1+R3/R2)。C1用于滤除由市电引入的高频干扰，选用瓷片电容。C3用于旁路基准电压的纹波电压，提高稳压电源的纹波预制性能。D6、D7是保护二极管。LED及R3组成电源指示电路。电路排版图：手绘：略第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页制作八：声光报警电路电路原理图：电路工作原理：触摸声光发生器由触摸记忆开关和震荡器两部分组成。假定初始...
