鸿业暖通-风管水力计算使用说明VIP免费

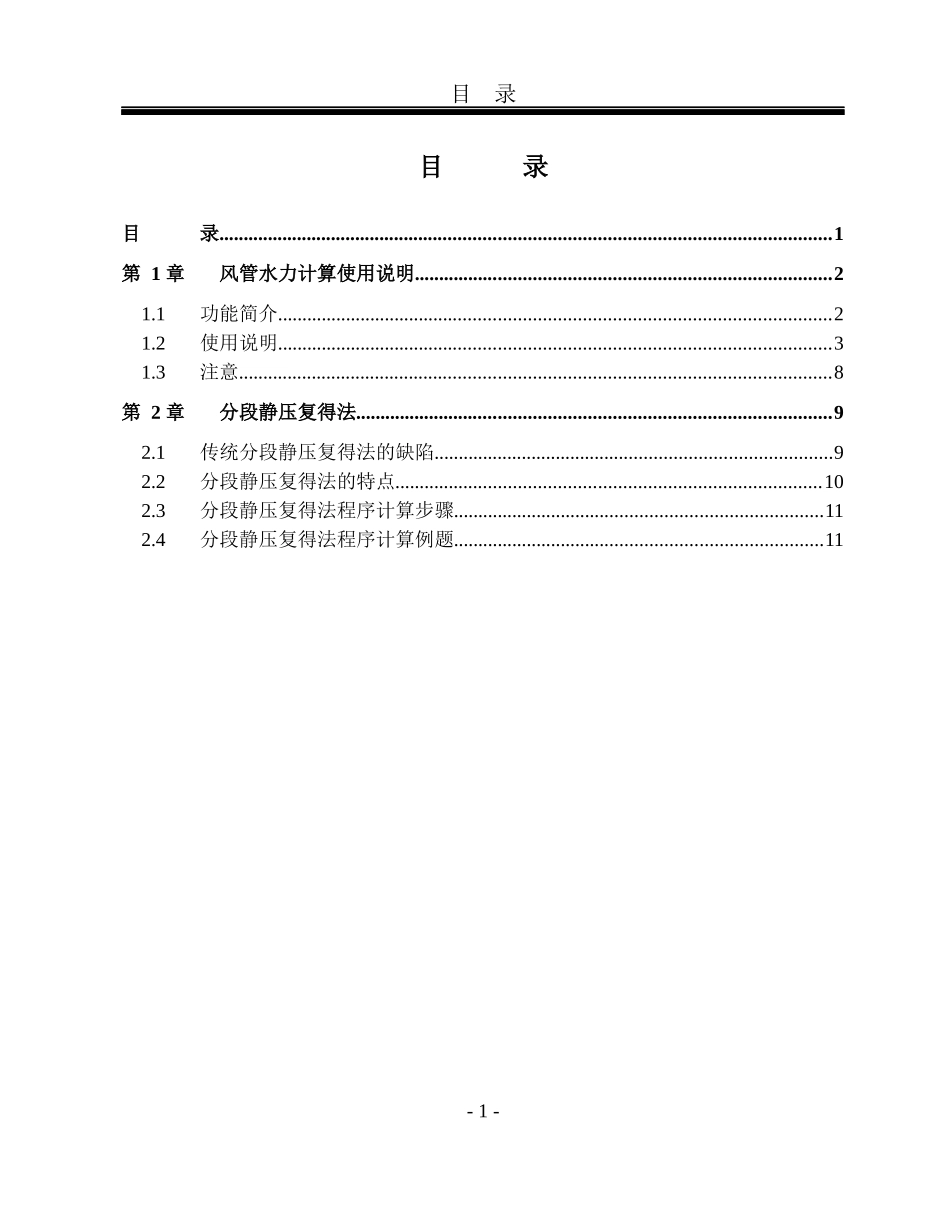

鸿业暖通-风管水力计算使用说明_第1页
1/19

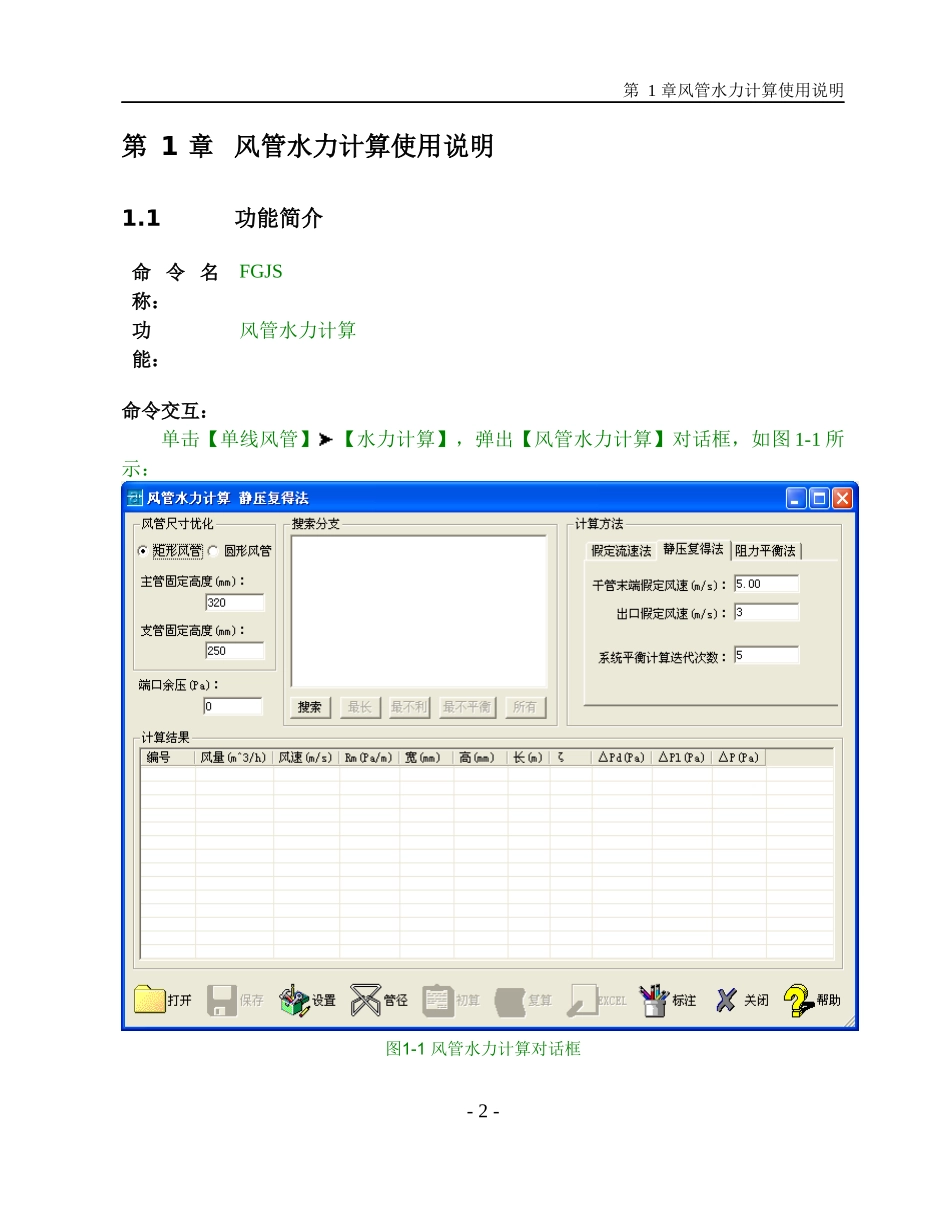

鸿业暖通-风管水力计算使用说明_第2页
2/19

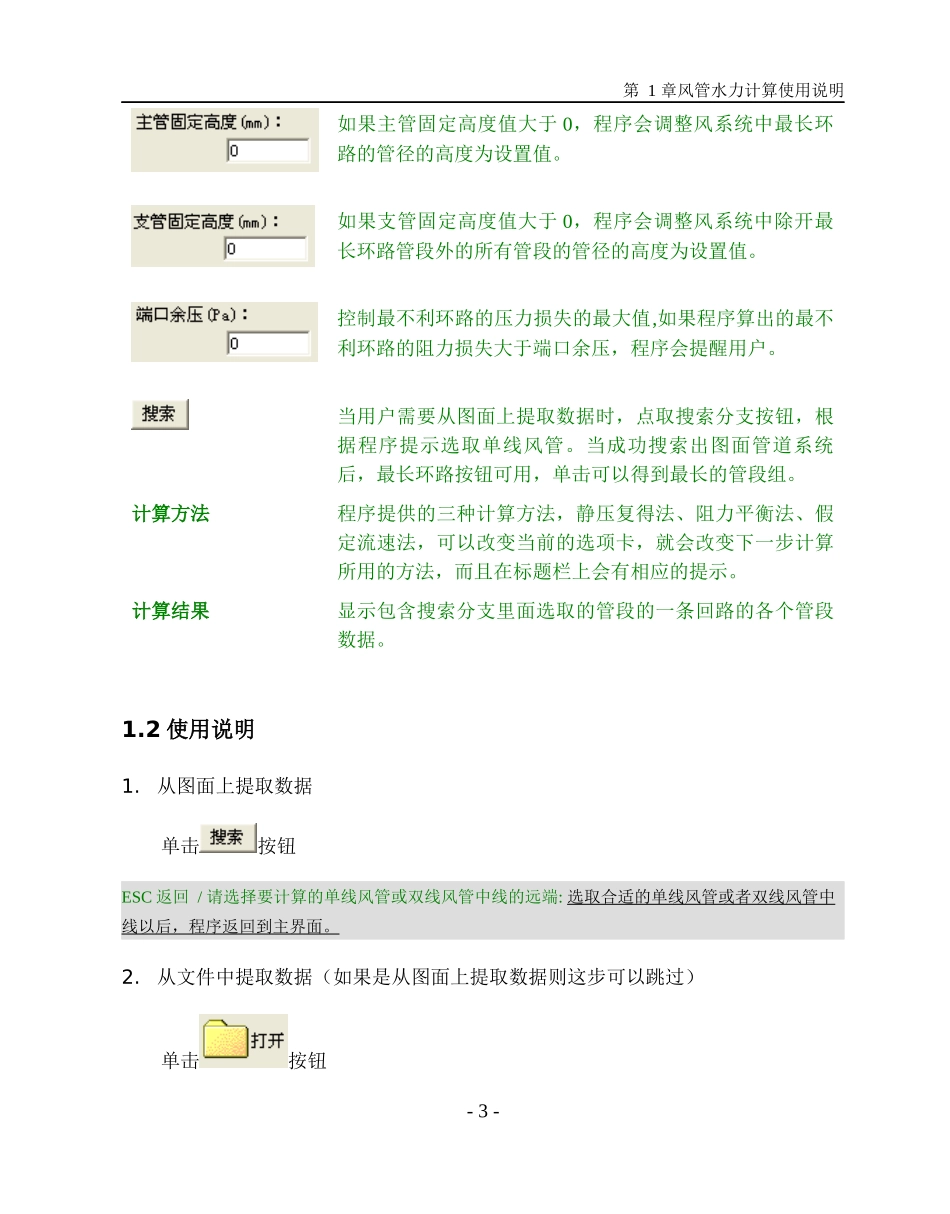

鸿业暖通-风管水力计算使用说明_第3页
3/19
目录目录目录............................................................................................................................1第1章风管水力计算使用说明....................................................................................21.1功能简介................................................................................................................21.2使用说明................................................................................................................31.3注意........................................................................................................................8第2章分段静压复得法................................................................................................92.1传统分段静压复得法的缺陷.................................................................................92.2分段静压复得法的特点......................................................................................102.3分段静压复得法程序计算步骤...........................................................................112.4分段静压复得法程序计算例题...........................................................................11-1-第1章风管水力计算使用说明第1章风管水力计算使用说明1.1功能简介命令名称:FGJS功能:风管水力计算命令交互:单击【单线风管】【水力计算】,弹出【风管水力计算】对话框,如图1-1所示:图1-1风管水力计算对话框-2-第1章风管水力计算使用说明如果主管固定高度值大于0,程序会调整风系统中最长环路的管径的高度为设置值。如果支管固定高度值大于0,程序会调整风系统中除开最长环路管段外的所有管段的管径的高度为设置值。控制最不利环路的压力损失的最大值,如果程序算出的最不利环路的阻力损失大于端口余压,程序会提醒用户。当用户需要从图面上提取数据时,点取搜索分支按钮,根据程序提示选取单线风管。当成功搜索出图面管道系统后,最长环路按钮可用,单击可以得到最长的管段组。计算方法程序提供的三种计算方法,静压复得法、阻力平衡法、假定流速法,可以改变当前的选项卡,就会改变下一步计算所用的方法,而且在标题栏上会有相应的提示。计算结果显示包含搜索分支里面选取的管段的一条回路的各个管段数据。1.2使用说明1.从图面上提取数据单击按钮ESC返回/请选择要计算的单线风管或双线风管中线的远端:选取合适的单线风管或者双线风管中线以后,程序返回到主界面。2.从文件中提取数据(如果是从图面上提取数据则这步可以跳过)单击按钮-3-第1章风管水力计算使用说明从打开文件对话框从选取要计算的文件,确定即可。3.选择要计算的方法,设置好相应的参数静压复得法:是最不利环路最末端的分支管(不是从最后一根支管)的风速。假定末端支管风速。系统计算过程中,为了达到系统最优的平衡性能,需要迭代计算的次数。阻力平衡法:最不利环路的末端管段的出口风速。4.可选管径规格图1-2可选管径规格对话框程序进行计算时,可以根据用户的设置,在可选管径规格列表中选取合适的管径组合,当用户选择标准模式是,规格列表不允许进行修改,当选取自定义模-4-第1章风管水力计算使用说明式时,可以根据用户的需要进行规格列表扩充、修改、删除。5.如果需要更为详细的设置,可以单击设置按钮,将会出现如下对话框图1-3参数设置对话框下面说明几个关键的参数:在用阻力平衡法进行初算后如果发现比摩阻偏小,可以适当的增大风管的最大风速,再进行初算,直到满意为止。将计算后的局阻和沿程阻力乘以相对应的这两个系数,可以作为一个安全系数来用。-5-第1章风管水力计算使用说明6.基本参数设置完后,可以输入每段管段的局阻了,双击计算结果列表框,会出现如下对话框图1-4风管数据对话框在这里可以改变当前选择的管段(标题栏可以看见用户选择的管段)的一些参数,可以改变管段的长度,风管的尺寸(直径或者高宽)的设置,对...
