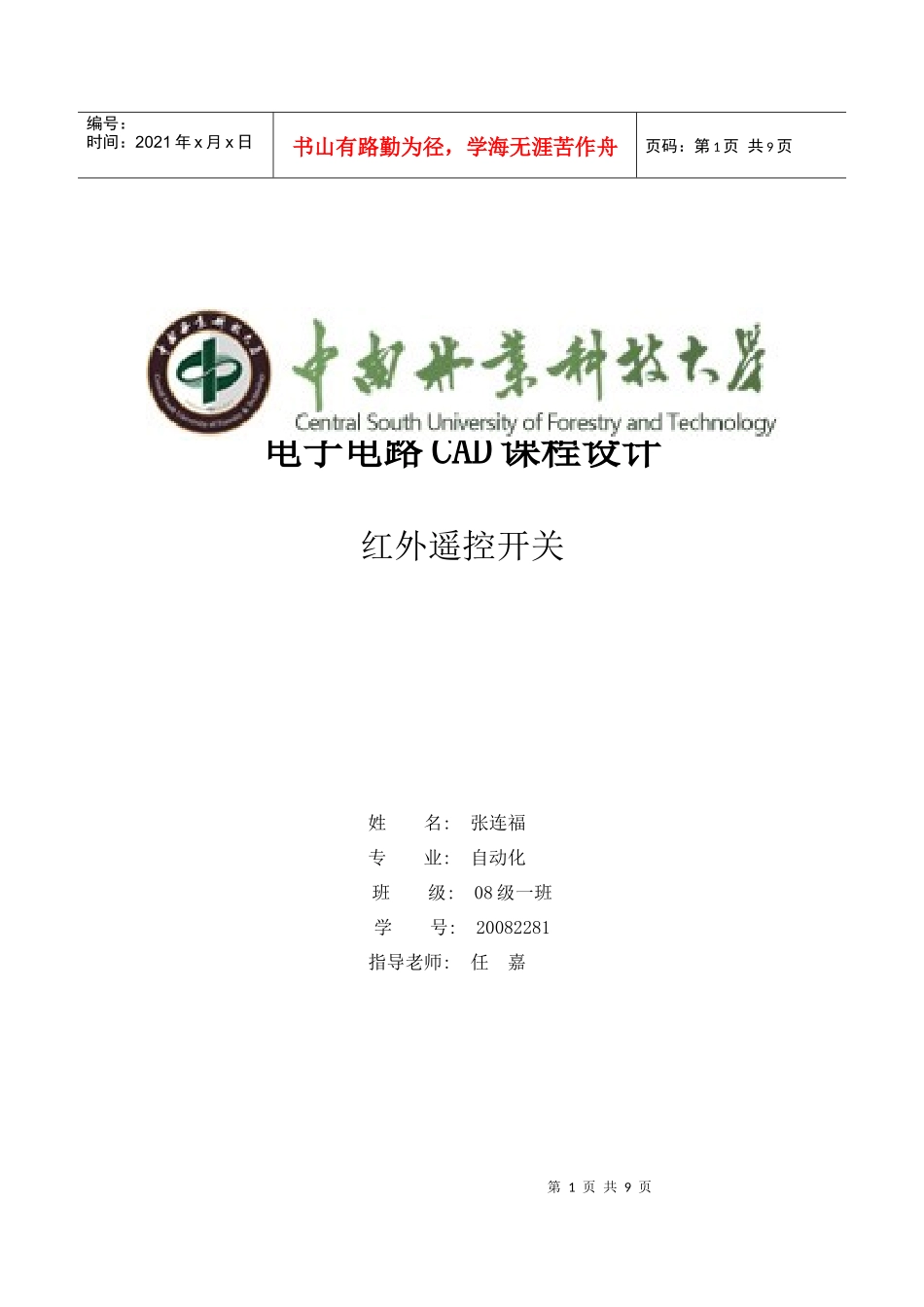

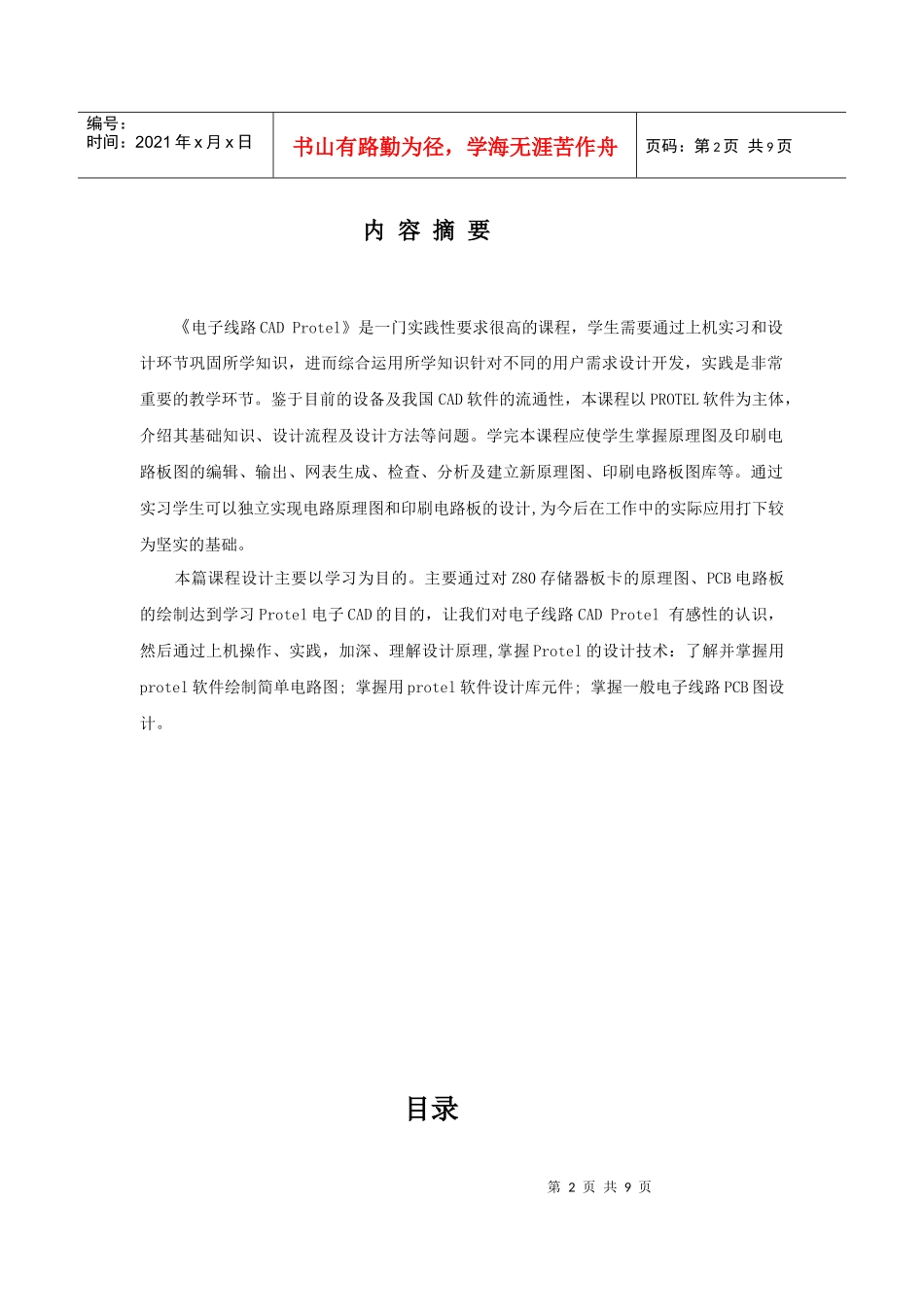

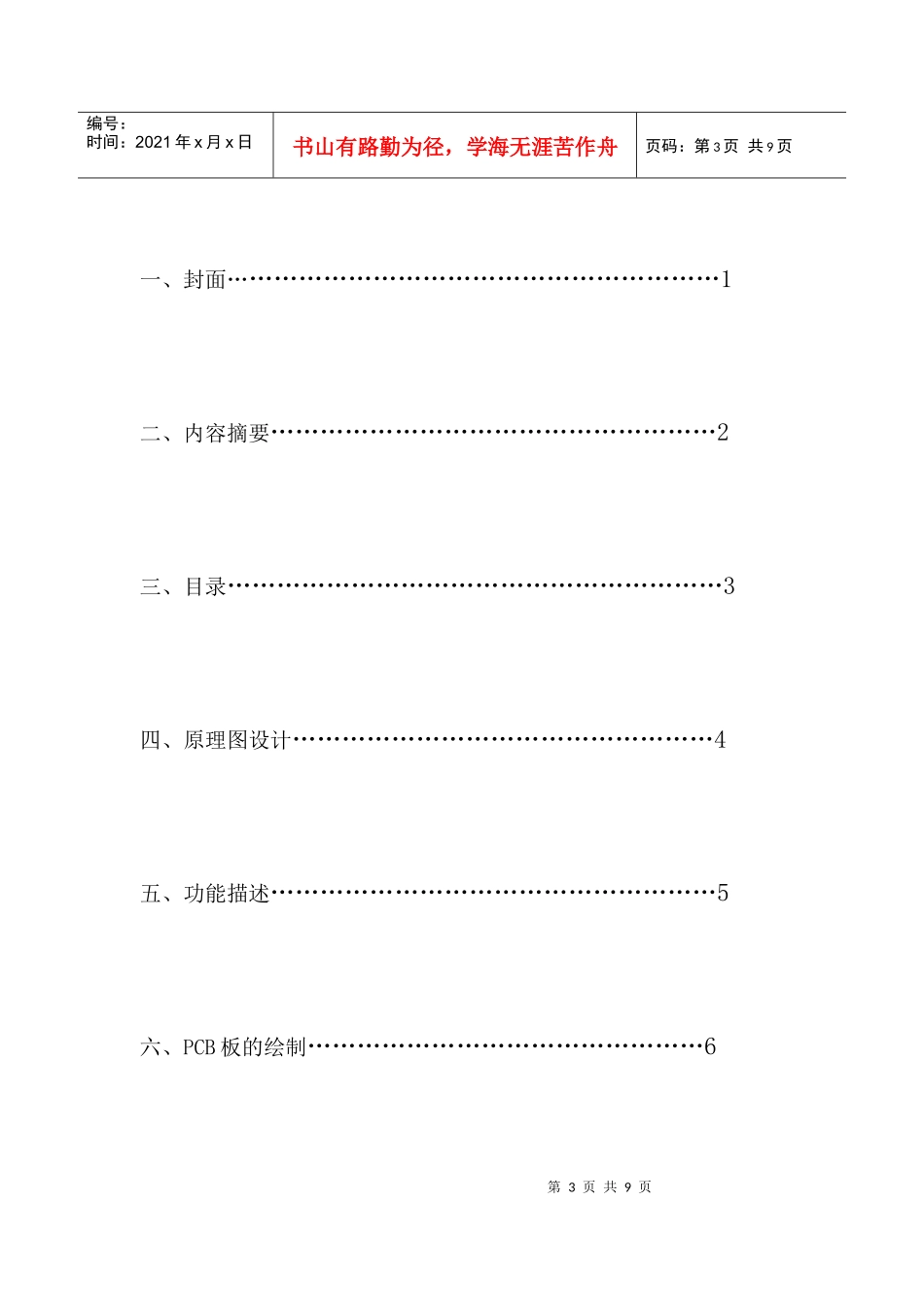

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电子电路CAD课程设计红外遥控开关姓名:张连福专业:自动化班级:08级一班学号:20082281指导老师:任嘉第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页内容摘要《电子线路CADProtel》是一门实践性要求很高的课程，学生需要通过上机实习和设计环节巩固所学知识，进而综合运用所学知识针对不同的用户需求设计开发，实践是非常重要的教学环节。鉴于目前的设备及我国CAD软件的流通性，本课程以PROTEL软件为主体，介绍其基础知识、设计流程及设计方法等问题。学完本课程应使学生掌握原理图及印刷电路板图的编辑、输出、网表生成、检查、分析及建立新原理图、印刷电路板图库等。通过实习学生可以独立实现电路原理图和印刷电路板的设计,为今后在工作中的实际应用打下较为坚实的基础。本篇课程设计主要以学习为目的。主要通过对Z80存储器板卡的原理图、PCB电路板的绘制达到学习Protel电子CAD的目的，让我们对电子线路CADProtel有感性的认识，然后通过上机操作、实践，加深、理解设计原理,掌握Protel的设计技术：了解并掌握用protel软件绘制简单电路图;掌握用protel软件设计库元件;掌握一般电子线路PCB图设计。目录第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、封面……………………………………………………1二、内容摘要………………………………………………2三、目录……………………………………………………3四、原理图设计……………………………………………4五、功能描述………………………………………………5六、PCB板的绘制…………………………………………6第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页七、设计中遇到的问题……………………………………8八、心得体会………………………………………………9九、参考文献………………………………………………9四、原理图设计4.1、原理图设计步骤：（1）进入Protel99SE，创建一个数据库，选择菜单File/New命令，双击框中原理图服务器（SchematicDocument）图标，建立原理图设计文档，进入原理图设计界面。（2）在设计管理器中选择BrowseSCH页面，在Browse区域中的下拉框中选择Library，然后单击ADD/Remove按钮，在弹出的窗口中寻找Protel99SE子目录，在该目录中选择Library＼SCH路径，在元件库列表中选择所需的元件库，MiscellaneousDevicesDdb，ProtelDos库等，单击ADD按钮，即把元件库增加到元件库管理器中。（3）根据实际电路的需要，到元件库中找出所需的元件，然后用元件管理器的Place按钮将元件放置在工作平面上，按Space旋转元件位置，再用电器线将个元件连接好同时对元件进行编号、封装和设定。（4）选择菜单Tool/REC对画好的电路原理图进行电气规则检查。如果有错误，根据错误情况进行改正。4.2、原理图如下：第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页五、功能描述主要功能：按一下红外发射器的特定键，继电器闭合，照明灯亮，再按一下设置的特定键，继电器断开，照明灯熄灭。电路分析：电路上电，红外接收管可根据接收到的不同键值输出不同的电平给连接的P3.2口，当P3.2口接收到低电平时，该电平经过74LS14芯片进行反相，再经过ULN2003D芯片进行扩流，使输出的电流能够驱动继电器的工作，当接收的信号是有效电平时，经过ULN2003D使继电器动作，继电器闭合，照明灯接通，点亮。当接收到的电平不是有效电平时，继电器得不到信号，继电器维持原状。当按一下设置的关灯健时，P3.2得到低电平，经过芯片的反相及扩流，驱动继电器动作，使继电器断开，照明灯熄灭。蜂鸣器用来检测电路是否运行正常，用特定的键值来检测芯片是否能正常的输出有效的信号，如果蜂鸣器能够正常的按照预先设置的思路工作，证明芯片运行正常，电路可以放心使用。六、PCB板的绘制利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下...
