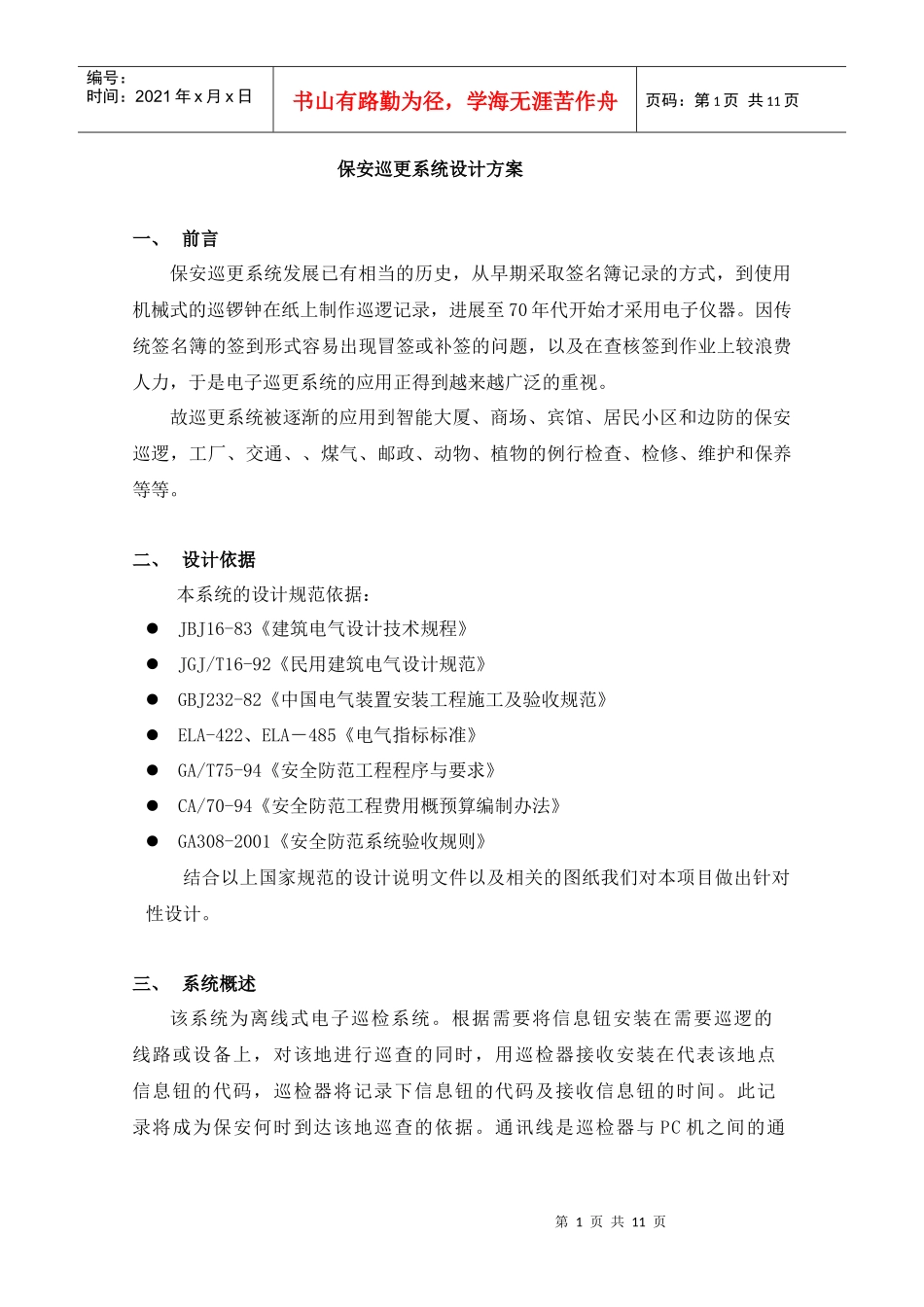

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页保安巡更系统设计方案一、前言保安巡更系统发展已有相当的历史，从早期采取签名簿记录的方式，到使用机械式的巡锣钟在纸上制作巡逻记录，进展至70年代开始才采用电子仪器。因传统签名簿的签到形式容易出现冒签或补签的问题，以及在查核签到作业上较浪费人力，于是电子巡更系统的应用正得到越来越广泛的重视。故巡更系统被逐渐的应用到智能大厦、商场、宾馆、居民小区和边防的保安巡逻，工厂、交通、、煤气、邮政、动物、植物的例行检查、检修、维护和保养等等。二、设计依据本系统的设计规范依据：JBJ16-83《建筑电气设计技术规程》JGJ/T16-92《民用建筑电气设计规范》GBJ232-82《中国电气装置安装工程施工及验收规范》ELA-422、ELA－485《电气指标标准》GA/T75-94《安全防范工程程序与要求》CA/70-94《安全防范工程费用概预算编制办法》GA308-2001《安全防范系统验收规则》结合以上国家规范的设计说明文件以及相关的图纸我们对本项目做出针对性设计。三、系统概述该系统为离线式电子巡检系统。根据需要将信息钮安装在需要巡逻的线路或设备上，对该地进行巡查的同时，用巡检器接收安装在代表该地点信息钮的代码，巡检器将记录下信息钮的代码及接收信息钮的时间。此记录将成为保安何时到达该地巡查的依据。通讯线是巡检器与PC机之间的通第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页讯设备，可将巡检器中的记录传送到PC机系统的巡检管理软件中。管理人员通过微机可清晰看到保安巡检过的设备和线路，并提出漏检、误点信息，通过管理软件统计巡检的正点率、误点率、漏检次数等功能。1．系统构成本系统由数据采集器、传输器、信息钮、中文软件四部分组成，附加计算机与打印机即可实现全部传输.打印和生成报表等要求。1.1巡检器（数据采集器）：储存巡检记录（可存储12000条数据），内带时钟，体积小，携带方便。巡检时由巡检员携带,采集完毕后，通过传输器把数据导入计算机。1.2传输器(数据转换器)---------主要是将采集器中的数据传输到计算机中.1.3信息钮--------是巡检地点（或巡逻人员）代码，安装在需要巡检的地方，耐受各种环境的变化，安全防水，不需要电池，外形有多种，用于放置在必须巡检的地点或设备上.1.4软件管理系统--------可进行单机（网络，远程）传输，并将有关数据进行处理,对巡检数据进行管理并提供详尽的巡检报告.管理人员将通过计算机来读取信息棒中的信息，便可了解巡检人员的活动情况，包括经过巡检地点的日期和时间等信息，通过查询分析和统计，可达到对保安监督和考核的目的。1.5计算机-------进行传输的一个辅助工具。1.6打印机-------打印巡检报表，供领导对巡检情况进行检查。2．工作原理本电子巡更巡检系统是利用当今世界上最为先进的美国德州仪器TIRIS智能非接触式IC卡技术、自动控制技术及计算机通讯技术等集成的最新型的电子巡检系统。每个电子标签有唯一的序列号，巡检时，巡检人员只需将巡检器在安装于各个巡检地点的电子标签附近轻轻一晃，巡检器通过内部线圈发出固定频率电磁波，电子标签内部线圈接收电磁波，并聚集能量，达到一定程度时内部芯片触发第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页工作，将序列号发出，巡检器接收此序列号，即可将某人某时在何处巡逻等信息储存在巡检机中，并可记录相关的事件。巡检器中数据可直接在巡检器上通过液晶屏幕查询，也可通过数据传输线传到电脑，进行分析，并可打印出巡检报告或形成电脑文档。3．工作过程A.按地理位置或管理上的方便，将所要巡检的地点按区域划分，并确定巡检区域；B.确定每一巡检区域中的巡检地点，将电子标签安装在需要巡检的地点；C.按实际工作需要确定巡检线路，规定每条线路中的地点、最大巡检限时，最小巡检限时，并确定地点间的巡检间隔时间，在软件中进行相应的设置；D.确定巡检人员；E.确定巡检事件；F.确定系统所使用的巡检器号码；G.制定巡检计划，规定每条线路...
