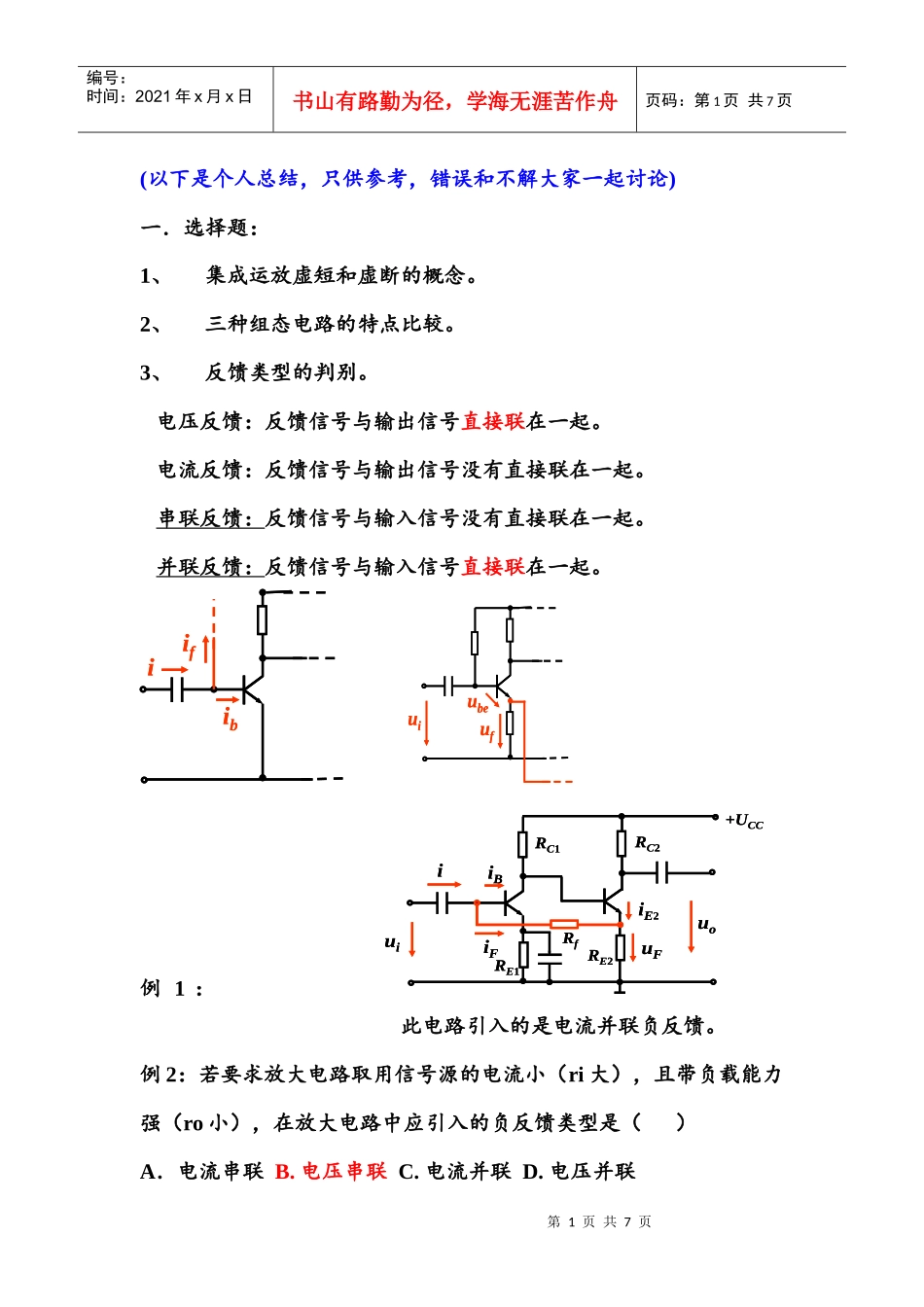

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页(以下是个人总结，只供参考，错误和不解大家一起讨论)一．选择题：1、集成运放虚短和虚断的概念。2、三种组态电路的特点比较。3、反馈类型的判别。电压反馈：反馈信号与输出信号直接联在一起。电流反馈：反馈信号与输出信号没有直接联在一起。串联反馈：反馈信号与输入信号没有直接联在一起。并联反馈：反馈信号与输入信号直接联在一起。例1：此电路引入的是电流并联负反馈。例2：若要求放大电路取用信号源的电流小（ri大），且带负载能力强（ro小），在放大电路中应引入的负反馈类型是（）A．电流串联B.电压串联C.电流并联D.电压并联iifibiifibufuiubeufuiubeuouiiiBiFuFRE2RfRE1RC1RC2+UCCiE2uouiiiBiFuFRE2RfRE1RC1RC2+UCCiE2第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页4、整流电路的简单分析算，二极管单向导电性。5、同4.6、静态工作点的概念。7、三极管的工作条件及特点。(1)放大区：发射结正偏，集电结反偏。IC=bIB,且DIC=bDIB(2)饱和区：发射结正偏，集电结正偏。即：VCEIC，VCE»0.3V(3)截止区：VBE<死区电压，IB=0，IC=ICEO»0例：当NPN型BJT的Vce>Vbe且Vbe>0.5V时，则BJT工作在（）A．截止区B.放大区C.饱和区D.击穿区8、同2.9、多级放大电路的基本概念。10、三种组态电路的熟悉。二．填空题：1、二极管的极性判别。#万用表一定要用R*100或R*1K挡，万用表欧姆档，黑表笔对应于表内电池的正极，而红表笔对应于表内电池的负极。二极管正偏时导通，呈现的电阻阻值较小。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页二极管反偏时截止，呈现的电阻阻值较大。2.串联型稳压电源的输出范围估算。P1113.比例运算放大器同相、反相输入比较。电压放大倍数共模信号输入内阻反相比例放大器Au=—Rf/R10ri低，ri=R1正相比例放大器Au=1+Rf/R1很大4.判别三极管的各管脚及材料、类型。NPN:Vc>Vb>Ve;PNP:VcVb>Ve;PNP:VcB(2.2)>E(1.5)所以是NPN管答案：硅，NPN硅，PNP5.负反馈放大器框图。Af=A/(1+AF)6.放大器开环、闭环。输出加不加稳压管的区别。7.负反馈对放大器性能的影响。（电路放大倍数降低。）a)提高放大倍数的稳定性；b)减小非线性失真；c)改变输入输出内阻；d)拓展通频带。8.RC和LC震荡器的区别。P85RCLC频率ff=9.参数、静态工作点、波形的关系。1）静点Q下移，截止失真，输出电压波形的上半截被消掉；第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页2）静点Q上移，饱和失真，输出电压波形的下半截被消掉；10.检修管子。一，判别题：1、放大电路熟悉结构。2、集成稳压电源型号的意义。3、共射放大电路Au=−βRl'Rbe的理解。4、复合管的连接。判断（画出）电流方向，不矛盾就正确。5、多级放大器的耦合及特点。a)直接耦合：前后静态工作点相互影响，能放大直流、交流信号；b)阻容耦合：各级静态工作点相互独立，放大交流小信号；c)变压器耦合：各级静态工作点相互独立，耦合交流电，阻抗匹配。特点：(1)前一级的输出电压是后一级的输入电压。(2)后一级的输入电阻是前一级的交流负载电阻。(3)总电压放大倍数=各级放大倍数的乘积。An=A1·A2···An(4)总输入电阻ri即为第一级的输入电阻ri1。ri=ri1(5)总输出电阻即为最后一级的输出电阻。ro=ron第6页共7页第5页共7页uRf1RRRCCuf£A++¡Þo编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页二，分析题：1、整流电路的...
