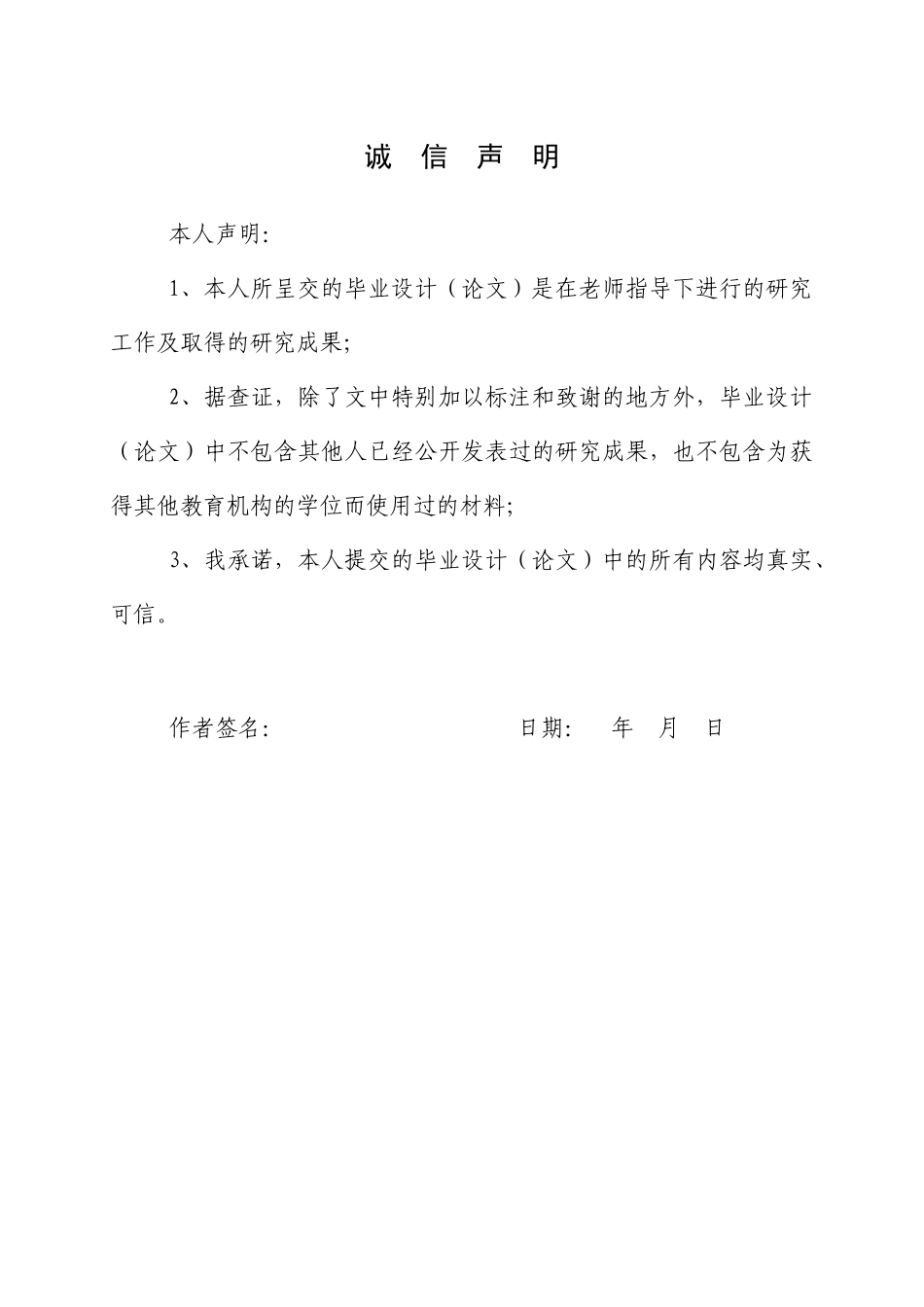

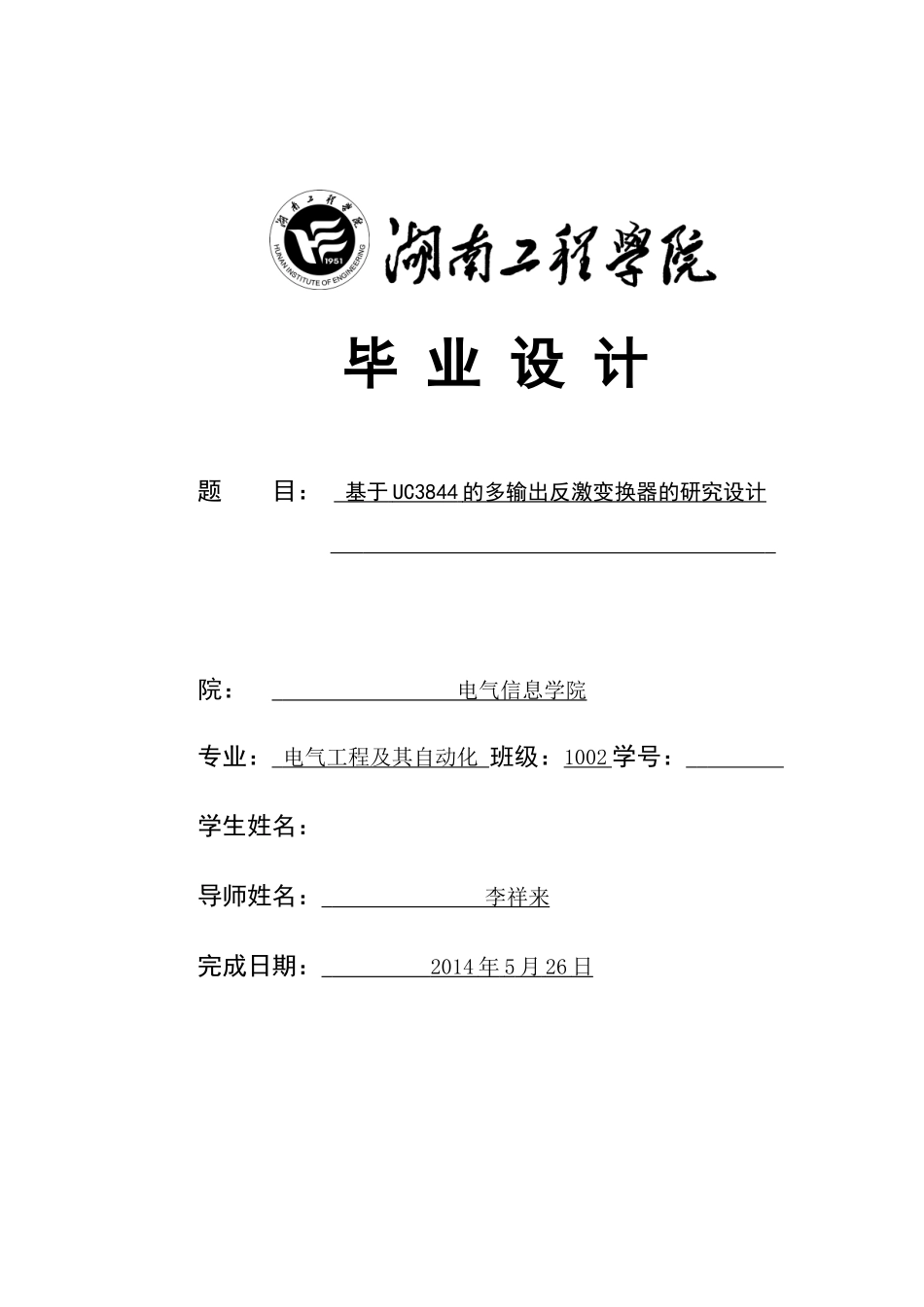

毕业设计题目:基于UC3844的多输出反激变换器的研究设计院:电气信息学院专业:电气工程及其自动化班级:1002学号:学生姓名:导师姓名:李祥来完成日期:2014年5月26日诚信声明本人声明:1、本人所呈交的毕业设计(论文)是在老师指导下进行的研究工作及取得的研究成果;2、据查证,除了文中特别加以标注和致谢的地方外,毕业设计(论文)中不包含其他人已经公开发表过的研究成果,也不包含为获得其他教育机构的学位而使用过的材料;3、我承诺,本人提交的毕业设计(论文)中的所有内容均真实、可信

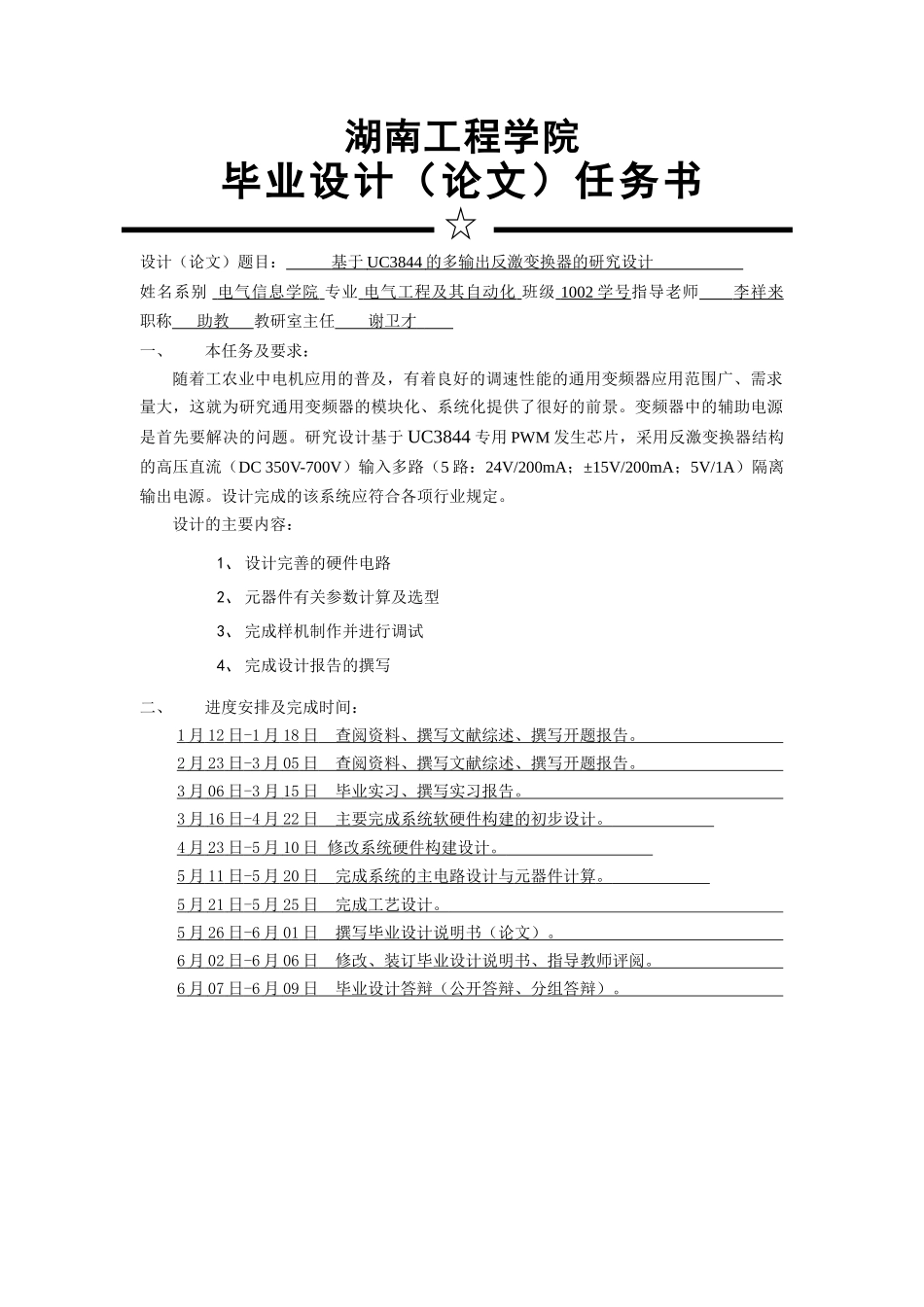

作者签名:日期:年月日湖南工程学院毕业设计(论文)任务书设计(论文)题目:基于UC3844的多输出反激变换器的研究设计姓名系别电气信息学院专业电气工程及其自动化班级1002学号指导老师李祥来职称助教教研室主任谢卫才一、本任务及要求:随着工农业中电机应用的普及,有着良好的调速性能的通用变频器应用范围广、需求量大,这就为研究通用变频器的模块化、系统化提供了很好的前景
变频器中的辅助电源是首先要解决的问题
研究设计基于UC3844专用PWM发生芯片,采用反激变换器结构的高压直流(DC350V-700V)输入多路(5路:24V/200mA;±15V/200mA;5V/1A)隔离输出电源
设计完成的该系统应符合各项行业规定
设计的主要内容:1、设计完善的硬件电路2、元器件有关参数计算及选型3、完成样机制作并进行调试4、完成设计报告的撰写二、进度安排及完成时间:1月12日-1月18日查阅资料、撰写文献综述、撰写开题报告
2月23日-3月05日查阅资料、撰写文献综述、撰写开题报告
3月06日-3月15日毕业实习、撰写实习报告
3月16日-4月22日主要完成系统软硬件构建的初步设计
4月23日-5月10日修改系统硬件构建设计
5月11日-5月20日完成系统的主电路设计与元器件计算
5月21日-5月25日完成工艺设
