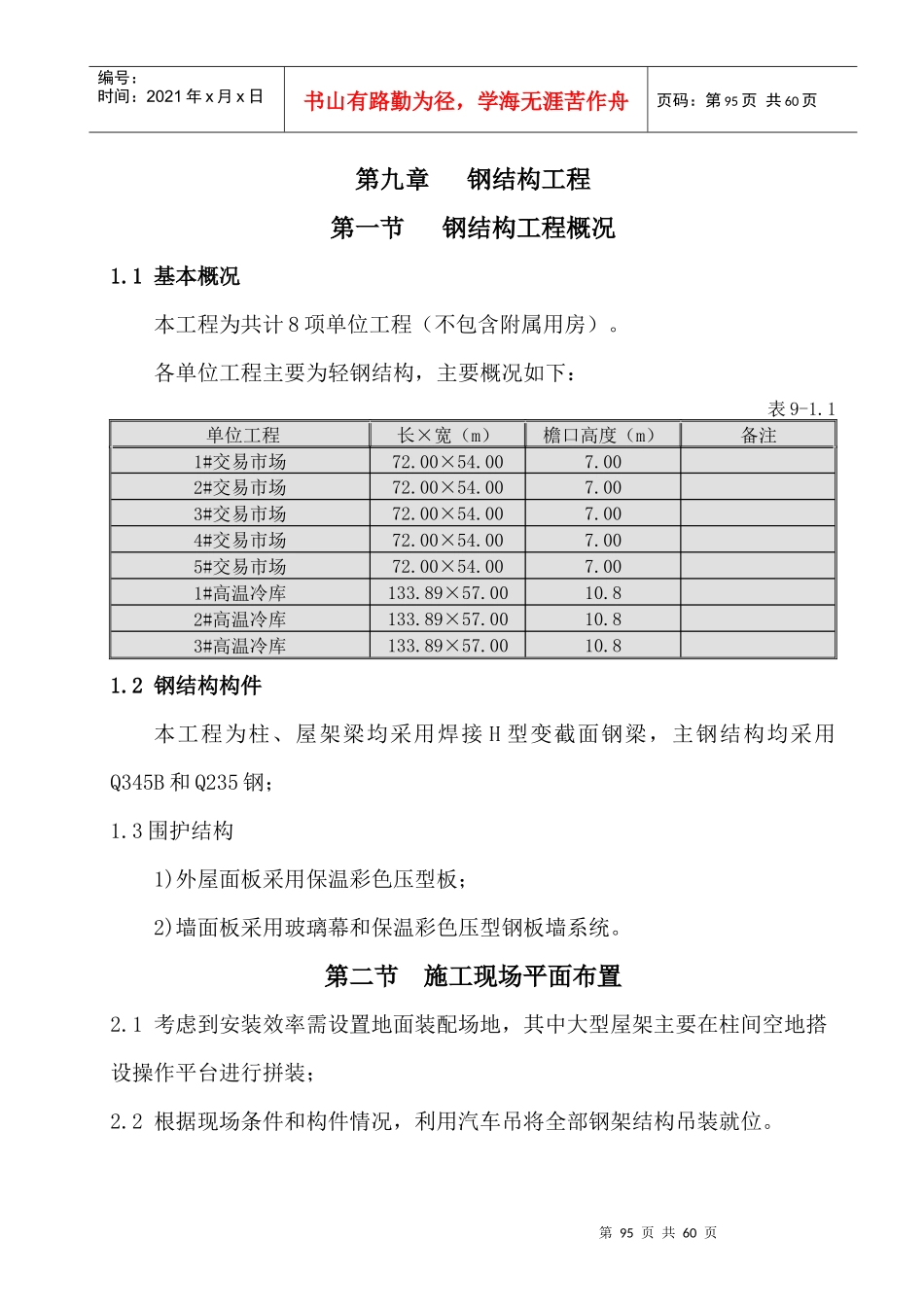

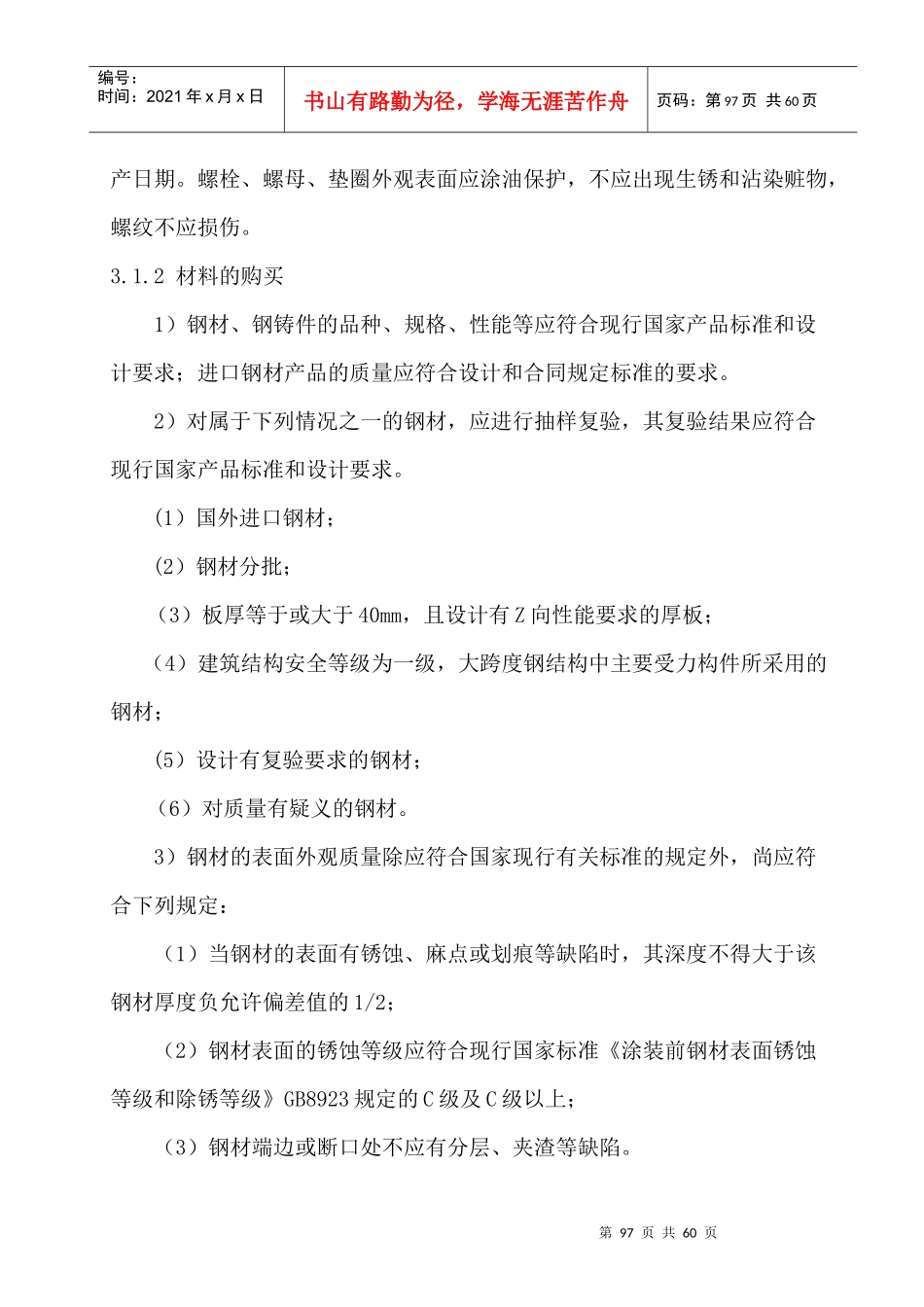

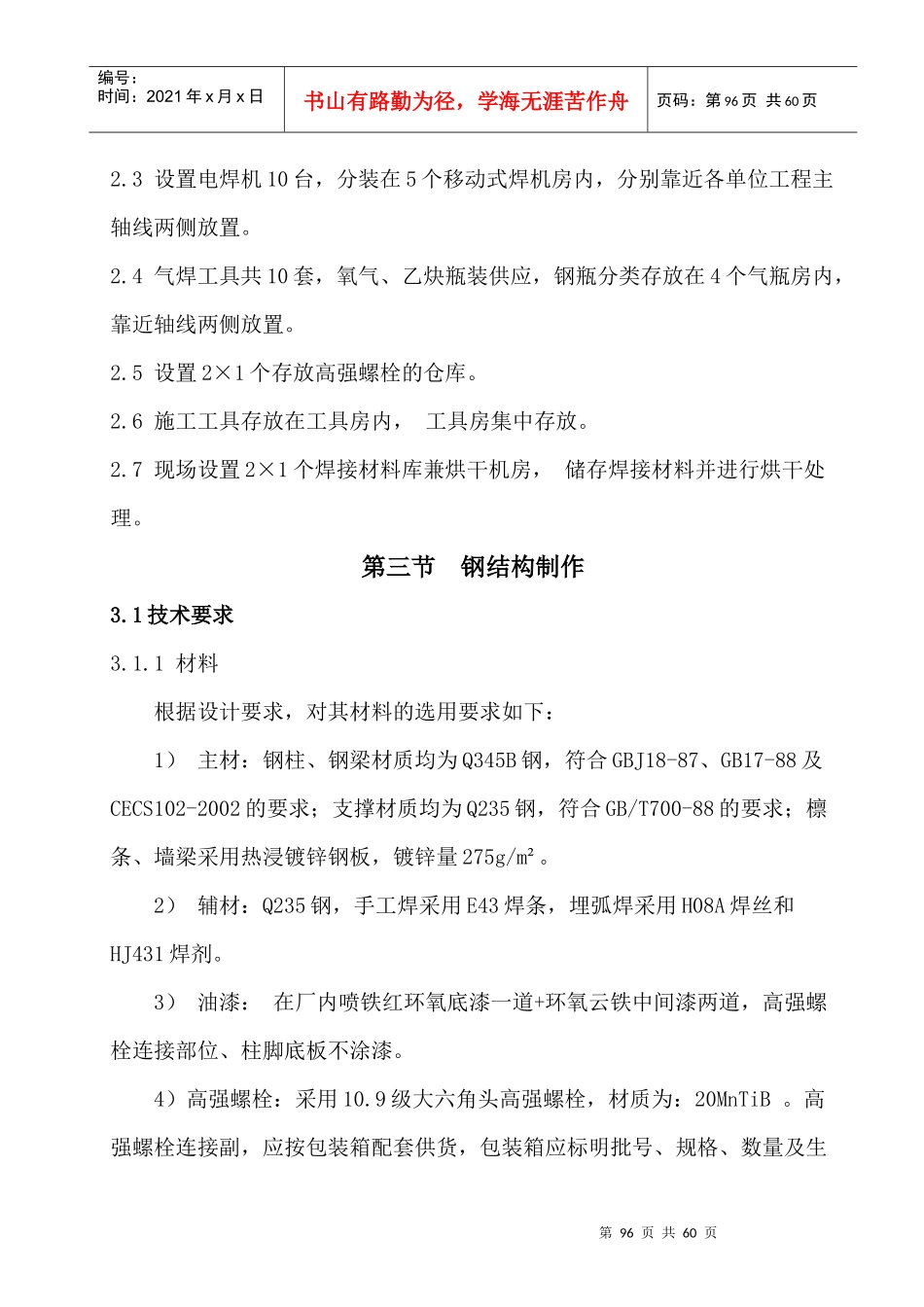

第95页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第95页共60页第九章钢结构工程第一节钢结构工程概况1.1基本概况本工程为共计8项单位工程（不包含附属用房）。各单位工程主要为轻钢结构，主要概况如下：表9-1.1单位工程长×宽（m）檐口高度（m）备注1#交易市场72.00×54.007.002#交易市场72.00×54.007.003#交易市场72.00×54.007.004#交易市场72.00×54.007.005#交易市场72.00×54.007.001#高温冷库133.89×57.0010.82#高温冷库133.89×57.0010.83#高温冷库133.89×57.0010.81.2钢结构构件本工程为柱、屋架梁均采用焊接H型变截面钢梁，主钢结构均采用Q345B和Q235钢；1.3围护结构1)外屋面板采用保温彩色压型板；2)墙面板采用玻璃幕和保温彩色压型钢板墙系统。第二节施工现场平面布置2.1考虑到安装效率需设置地面装配场地，其中大型屋架主要在柱间空地搭设操作平台进行拼装；2.2根据现场条件和构件情况，利用汽车吊将全部钢架结构吊装就位。第96页共60页第95页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第96页共60页2.3设置电焊机10台，分装在5个移动式焊机房内，分别靠近各单位工程主轴线两侧放置。2.4气焊工具共10套，氧气、乙炔瓶装供应，钢瓶分类存放在4个气瓶房内，靠近轴线两侧放置。2.5设置2×1个存放高强螺栓的仓库。2.6施工工具存放在工具房内，工具房集中存放。2.7现场设置2×1个焊接材料库兼烘干机房，储存焊接材料并进行烘干处理。第三节钢结构制作3.1技术要求3.1.1材料根据设计要求，对其材料的选用要求如下：1）主材：钢柱、钢梁材质均为Q345B钢，符合GBJ18-87、GB17-88及CECS102-2002的要求；支撑材质均为Q235钢，符合GB/T700-88的要求；檩条、墙梁采用热浸镀锌钢板，镀锌量275g/m²。2）辅材：Q235钢，手工焊采用E43焊条，埋弧焊采用H08A焊丝和HJ431焊剂。3）油漆：在厂内喷铁红环氧底漆一道+环氧云铁中间漆两道，高强螺栓连接部位、柱脚底板不涂漆。4）高强螺栓：采用10.9级大六角头高强螺栓，材质为：20MnTiB。高强螺栓连接副，应按包装箱配套供货，包装箱应标明批号、规格、数量及生第97页共60页第96页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第97页共60页产日期。螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。3.1.2材料的购买1）钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求；进口钢材产品的质量应符合设计和合同规定标准的要求。2）对属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。(1）国外进口钢材；(2）钢材分批；（3）板厚等于或大于40mm，且设计有Z向性能要求的厚板；（4）建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；(5）设计有复验要求的钢材；（6）对质量有疑义的钢材。3）钢材的表面外观质量除应符合国家现行有关标准的规定外，尚应符合下列规定：（1）当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；（2）钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上；（3）钢材端边或断口处不应有分层、夹渣等缺陷。第98页共60页第97页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第98页共60页4）焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。5）重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。6）焊条外观不应有药皮脱落、焊芯生锈、潮湿等缺陷；焊剂不应受潮结块。7）材料管理人员必须经过培训和资格认证，熟悉基本业务。8）材料入库前必须办理入库交验手续，核对实物和相应的技术文件、外观质量和材料复验均符合设计要求等得到质量检查人员确认后，方可使用。9）材料进场后的检查流程图第99页共60页第98页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第99页共60页3.2钢结构制作工艺所有钢柱、钢梁及墙面彩板、包件等均在生产工厂预制完成，大...
