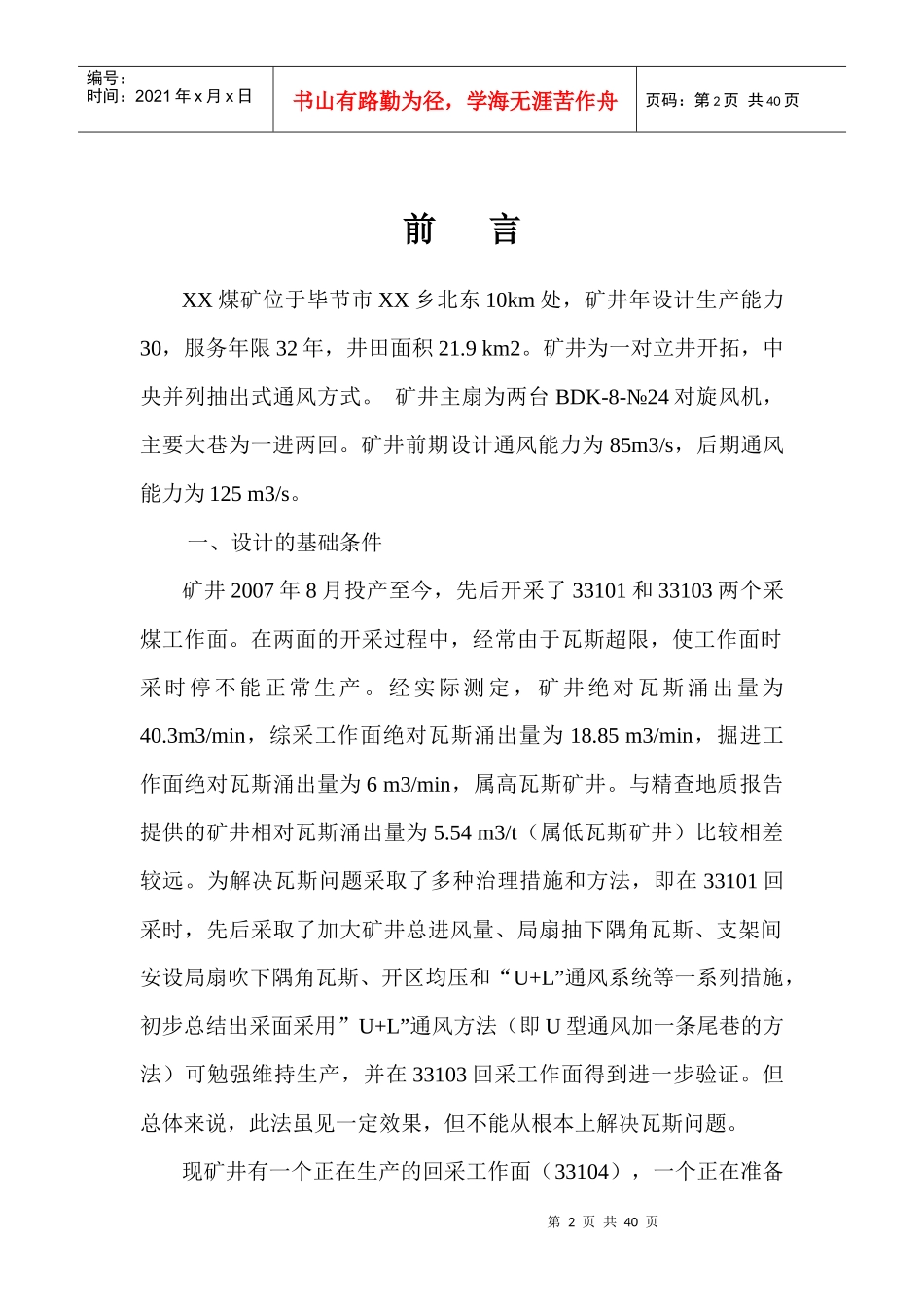

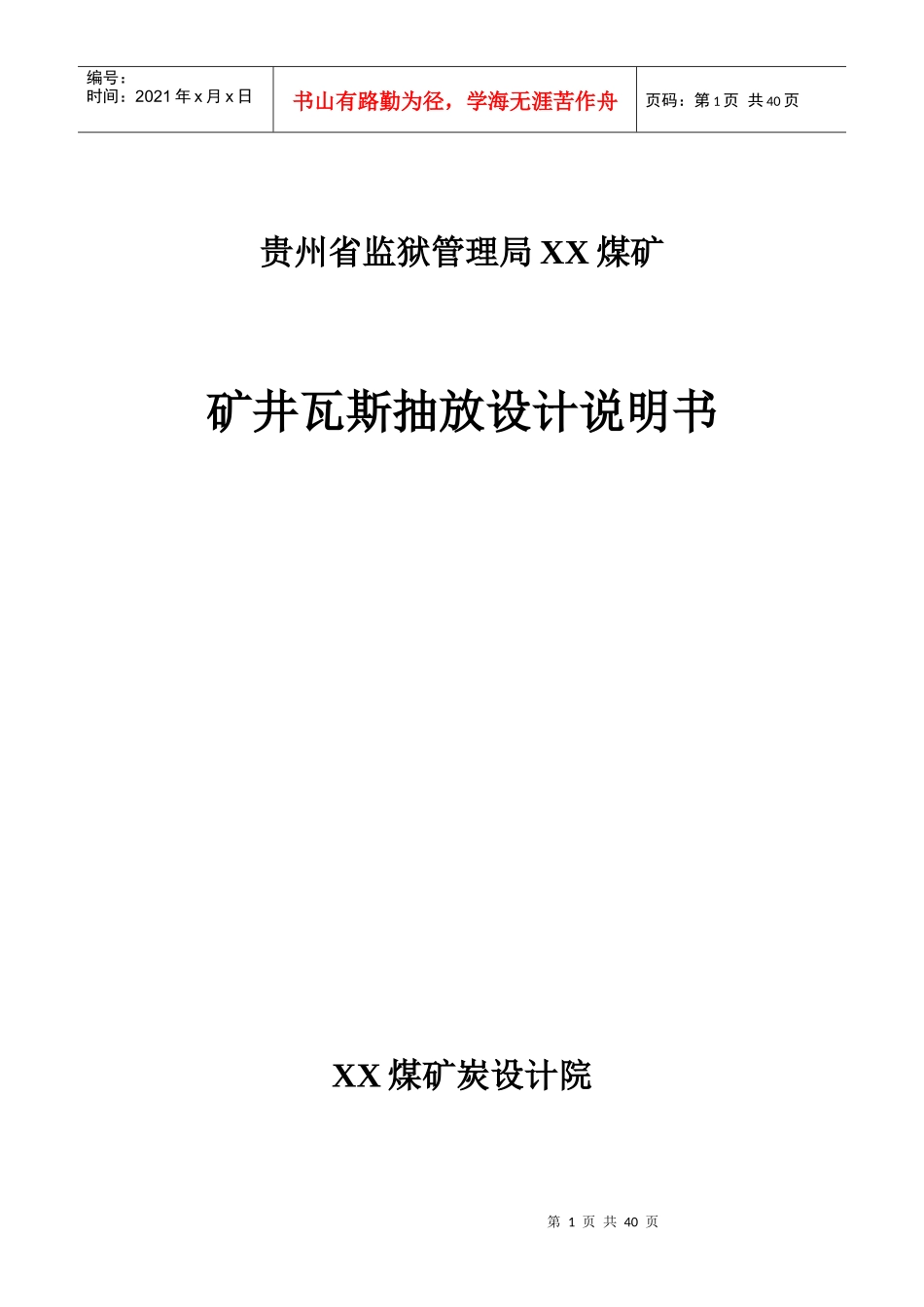

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页贵州省监狱管理局XX煤矿矿井瓦斯抽放设计说明书XX煤矿炭设计院第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页前言XX煤矿位于毕节市XX乡北东10km处，矿井年设计生产能力30，服务年限32年，井田面积21.9km2。矿井为一对立井开拓，中央并列抽出式通风方式。矿井主扇为两台BDK-8-№24对旋风机，主要大巷为一进两回。矿井前期设计通风能力为85m3/s，后期通风能力为125m3/s。一、设计的基础条件矿井2007年8月投产至今，先后开采了33101和33103两个采煤工作面。在两面的开采过程中，经常由于瓦斯超限，使工作面时采时停不能正常生产。经实际测定，矿井绝对瓦斯涌出量为40.3m3/min，综采工作面绝对瓦斯涌出量为18.85m3/min，掘进工作面绝对瓦斯涌出量为6m3/min，属高瓦斯矿井。与精查地质报告提供的矿井相对瓦斯涌出量为5.54m3/t（属低瓦斯矿井）比较相差较远。为解决瓦斯问题采取了多种治理措施和方法，即在33101回采时，先后采取了加大矿井总进风量、局扇抽下隅角瓦斯、支架间安设局扇吹下隅角瓦斯、开区均压和“U+L”通风系统等一系列措施，初步总结出采面采用”U+L”通风方法（即U型通风加一条尾巷的方法）可勉强维持生产，并在33103回采工作面得到进一步验证。但总体来说，此法虽见一定效果，但不能从根本上解决瓦斯问题。现矿井有一个正在生产的回采工作面（33104），一个正在准备第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页的回采工作面（33203），四个煤巷掘进工作面，一个岩巷掘进工作面。现运行的2#主扇的叶片角度平均为42.5°，负压为190mmH2O，矿井总进风量5700m3/min,为主扇最大能力。在生产过程中，矿井总回风瓦斯浓度为0.75%左右，基本达到了《规程》允许浓度的上限，且33104胶带顺槽及集中胶带巷瓦斯超限问题严重地制约着采面生产，再加上33203工作面的投产，矿井瓦斯总的涌出量必将增大，瓦斯问题将是影响矿井安全生产的瓶颈。2002年11月，为了彻底解决矿井瓦斯问题，也为了使正常的生产行为符合《规程》的有关规定，集团公司上下一致认为必须建立矿井瓦斯抽放系统进行抽放，因此委托抚顺分院对XX二矿进行矿井瓦斯抽放的初步设计及资金估算。煤炭科学研究总院抚顺分院在2002年4月受XX集团XX矿业有限公司的委托对XX二矿进行了矿井瓦斯基础参数测试及抽放瓦斯可行性研究，在此基础上，又受其委托（《委托书》附后）进行了该矿的抽放瓦斯工程初步设计。在可行性报告的基础上，经过周密细致的现场调研、资料收集、实地踏勘以及充分论证、分析比较后，现提出本抽放瓦斯工程初步设计。二、设计的主要依据1矿井瓦斯基础参数测试及抽放瓦斯可行性研究报告煤炭科学研究总院抚顺分院；2XX二矿提供的其它地质资料和生产实测资料；第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页3XX二矿矿井优化初步设计及相关设计、施工图北京煤矿设计研究院；4XX井田精查地质报告；5矿井抽放瓦斯工程设计规范（MT5018-96）中华人民共和国煤炭工业部；6委托书XX集团XX矿业有限公司。三、设计的指导思想1在符合规范要求、满足使用的前提下，尽可能降低造价、节省投资；2利用原有巷道、已有土地，不另外征购地，不增加开拓费用；3地面泵站尽量集中建设，便于后期利用；4设备、管材选型留有余地，便于系统的改扩建和今后进行瓦斯利用；5采用工艺先进、符合实际。四、本次设计的主要内容1对XX二矿矿井瓦斯赋存情况、抽放的必要性及可行性、抽放方法的确定、抽放效果的预计等进行阐述；2井下瓦斯抽放管网与主管路敷设及管路选择、钻孔布置及钻进设备选型；3地面抽放泵站设计，包括设备选型、土建工程、总平面布置及给排水、供电、供暖、通信及安全监测等辅助环节；第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页4抽放瓦斯管理及安全措施；5技术经济分析和工程投资概算。第一章矿井概况第一节井田概况及地...
