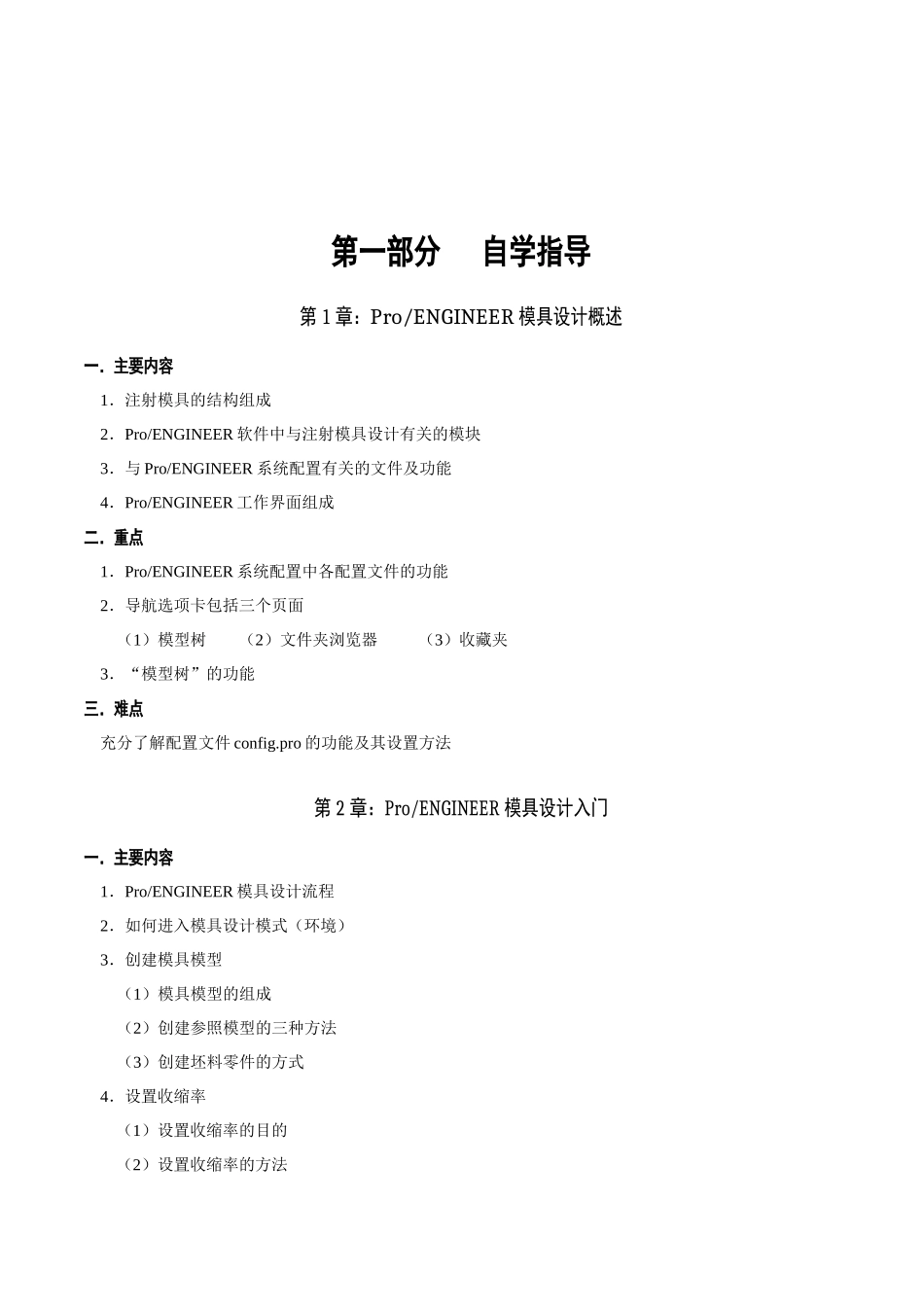

第一部分自学指导第1章：Pro/ENGINEER模具设计概述一．主要内容1．注射模具的结构组成2．Pro/ENGINEER软件中与注射模具设计有关的模块3．与Pro/ENGINEER系统配置有关的文件及功能4．Pro/ENGINEER工作界面组成二．重点1．Pro/ENGINEER系统配置中各配置文件的功能2．导航选项卡包括三个页面（1）模型树（2）文件夹浏览器（3）收藏夹3．“模型树”的功能三．难点充分了解配置文件config.pro的功能及其设置方法第2章：Pro/ENGINEER模具设计入门一．主要内容1．Pro/ENGINEER模具设计流程2．如何进入模具设计模式（环境）3．创建模具模型（1）模具模型的组成（2）创建参照模型的三种方法（3）创建坯料零件的方式4．设置收缩率（1）设置收缩率的目的（2）设置收缩率的方法（3）设置收缩率的不同方法对参照模型和设计模型的影响5．创建模具分型曲面（1）模具元件的种类（2）分型面的定义（3）创建分型面的注意事项6．在模具中创建浇注系统（1）创建浇道（2）创建浇口（3）创建流道7．创建模具元件的体积块（1）模具体积块的特点（2）体积块在屏幕的显示（3）体积块的创建方法8．抽取模具元件（1）模具元件与模具体积块的关系（2）模具元件在模型树中的显示9．生成浇注件创建浇注件的意义10．定义模具开启（1）定义模具开启的目的及步骤（2）遮蔽参照零件、坯料和分型面的方法11．模具文件管理（1）模具设计完成后包含的文件类型及其作用（2）管理模具文件的方法（3）工作目录的概念及其设置方法12．模具精度（1）相对精度的概念（2）绝对精度的概念二．重点1．Pro/ENGINEER模具设计流程中个部分的具体操作2．创建参照模型的类型和方法3．创建模具分型面（1）分型面的作用（2）创建分型面的注意事项4．模具文件的管理方法5．模具精度的概念及应用三．难点1．收缩率的不同设置方法对参照模型和设计模型的影响2．分型面的创建3．模具精度的应用4．模具文件的管理第3章：模具分析与检测一．主要内容1．模具分析（1）拔模检测的目的及检测结果的显示（2）水线分析的目的及分析结果在模型上的显示2．厚度检测的目的及方法3．计算投影面积的目的及方法4．检测分型面的目的及方法二．重点各种检测方式的目的及其结果在模型上的显示第4章：分型面的设计一．主要内容1．分型面的三种设计方法2．一般分型面的设计方法（1）三种创建方法的操作过程（2）种子面与边界面的概念和选择技巧3．阴影法设计分型面（1）原理（2）使用中的注意事项4．裙边法设计分型面（1）原理（2）侧面影像曲线的定义及作用（3）使用中的注意事项二．重点熟练掌握分型面的各种设计方法。三．难点1．阴影法和裙边法设计分型面时“束子”特征的创建2．排除侧面影像曲线中无用的环。第5章：使用分型面法进行模具设计一．主要内容1．模具设计的思路2．带型芯、滑块、滑销和含破孔的模具设计方法（1）各应用于哪一类型的零件（2）每种方法的具体操作3．一模多穴的模具设计（1）一模多穴的概念（2）多个参照模型的引入（3）主流道、分流道的设计4．内外侧同时抽芯的模具设计二．重点带型芯、滑块、滑销和含破孔的模具设计方法三．难点一模多穴模具设计第6章：使用体积块法进行模具设计一．主要内容1．体积块法设计模具的原理2．体积块法设计模具的一般过程3．种子面和边界面的选取技巧二．重点1．体积块法和分型面法设计模具的区别2．体积块的创建三．难点体积块的创建第7章：使用组件法进行模具设计一．主要内容1．以配合件方式进行模具设计2．以TOP—DOWN方式进行模具设计二．重点组件法设计模具的基本流程三．难点组件法设计带型芯的模具时模具型腔的创建第8章：流道与水线设计一．主要内容1．流道设计（1）创建流道的2种方法（2）Pro/ENGINEER的流道专用命令及其功能。（3）系统提供的5种流道类型（4）创建流道的一般过程2．水线设计（1）水线的作用（2）创建水线的2种方法（3）Pro/ENGINEER的水线专用命令创建水线的一般过程二．重点创建流道和水线的一般过程第9章：修改模具设计一．主要内容1．模具设计的修改内容2．修改名称对原始设计零件、模具设计文件、模具组件、参照模型、坯料、模具型腔零件、浇注件、分型面和体积块等...
