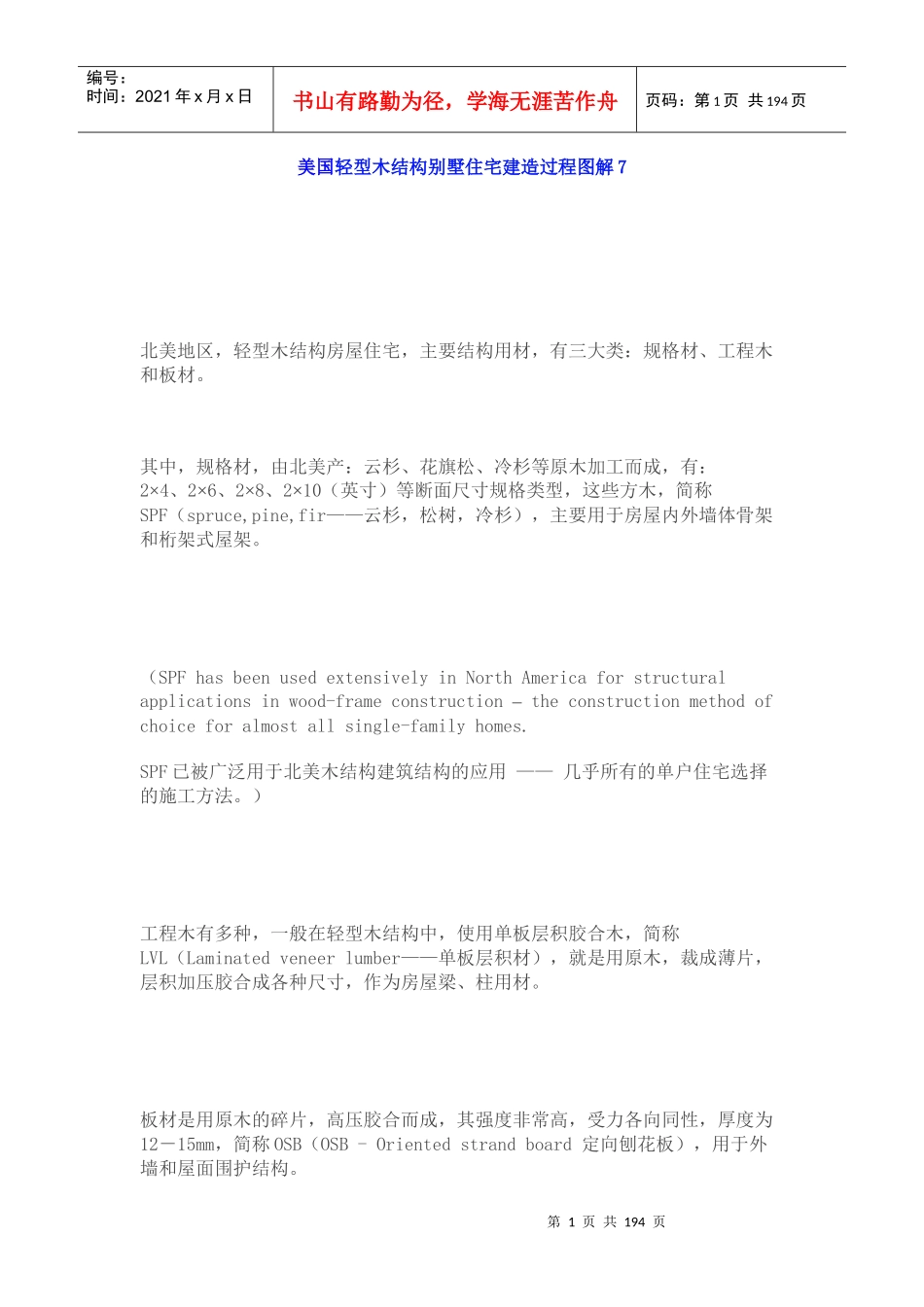

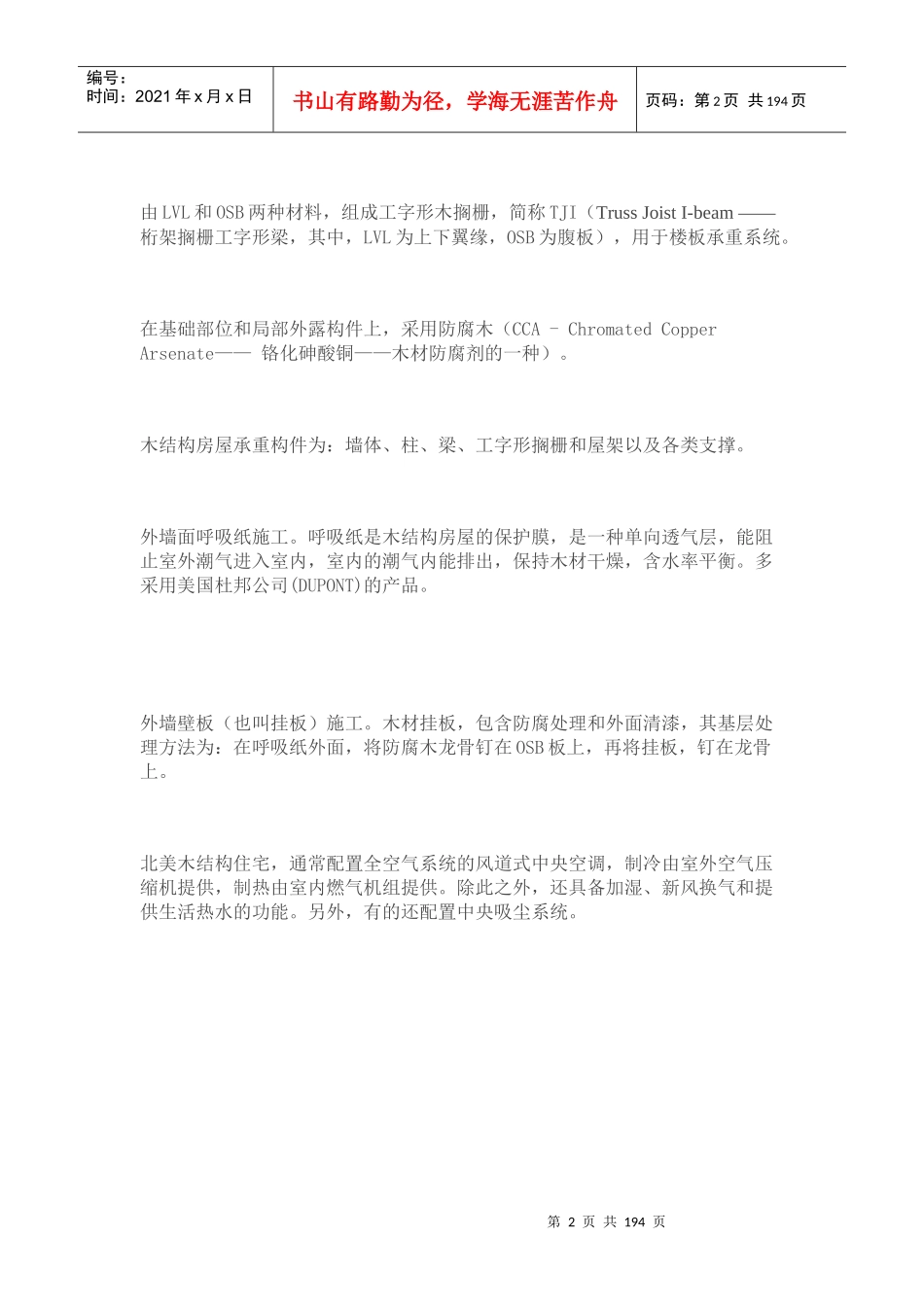

第1页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共194页美国轻型木结构别墅住宅建造过程图解7北美地区，轻型木结构房屋住宅，主要结构用材，有三大类：规格材、工程木和板材。其中，规格材，由北美产：云杉、花旗松、冷杉等原木加工而成，有：2×4、2×6、2×8、2×10（英寸）等断面尺寸规格类型，这些方木，简称SPF（spruce,pine,fir——云杉，松树，冷杉），主要用于房屋内外墙体骨架和桁架式屋架。（SPFhasbeenusedextensivelyinNorthAmericaforstructuralapplicationsinwood-frameconstruction–theconstructionmethodofchoiceforalmostallsingle-familyhomes.SPF已被广泛用于北美木结构建筑结构的应用——几乎所有的单户住宅选择的施工方法。）工程木有多种，一般在轻型木结构中，使用单板层积胶合木，简称LVL（Laminatedveneerlumber——单板层积材），就是用原木，裁成薄片，层积加压胶合成各种尺寸，作为房屋梁、柱用材。板材是用原木的碎片，高压胶合而成，其强度非常高，受力各向同性，厚度为12－15mm，简称OSB（OSB-Orientedstrandboard定向刨花板），用于外墙和屋面围护结构。第2页共194页第1页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共194页由LVL和OSB两种材料，组成工字形木搁栅，简称TJI（TrussJoistI-beam——桁架搁栅工字形梁，其中，LVL为上下翼缘，OSB为腹板），用于楼板承重系统。在基础部位和局部外露构件上，采用防腐木（CCA-ChromatedCopperArsenate——铬化砷酸铜——木材防腐剂的一种）。木结构房屋承重构件为：墙体、柱、梁、工字形搁栅和屋架以及各类支撑。外墙面呼吸纸施工。呼吸纸是木结构房屋的保护膜，是一种单向透气层，能阻止室外潮气进入室内，室内的潮气内能排出，保持木材干燥，含水率平衡。多采用美国杜邦公司(DUPONT)的产品。外墙壁板（也叫挂板）施工。木材挂板，包含防腐处理和外面清漆，其基层处理方法为：在呼吸纸外面，将防腐木龙骨钉在OSB板上，再将挂板，钉在龙骨上。北美木结构住宅，通常配置全空气系统的风道式中央空调，制冷由室外空气压缩机提供，制热由室内燃气机组提供。除此之外，还具备加湿、新风换气和提供生活热水的功能。另外，有的还配置中央吸尘系统。第3页共194页第2页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共194页竣工使用中的独立住宅正面一角外观第4页共194页第3页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共194页竣工使用中的独立住宅正面外观第5页共194页第4页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共194页竣工使用中的独立住宅正面一角外观第6页共194页第5页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共194页远眺施工建造场地第7页共194页第6页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共194页住宅主人夫妇在施工现场第8页共194页第7页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共194页条形基槽挖掘施工现场第9页共194页第8页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共194页条形基础混凝土垫层浇注施工现场第10页共194页第9页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共194页在垫层混凝土还未完全凝结硬化之前，插入竖向钢筋，准备与后续砌筑的预制空心砌块基础墙结构在一起。第11页共194页第10页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共194页预制空心砌块条形基础墙，砌筑施工现场。第12页共194页第11页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共194页基础房心区域，回填优质沙土。第13页共194页第12页共194页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共194页基础房心内部，管道沟槽挖掘，以及管道预埋施工。第14页共194页第13页共194页编号...
