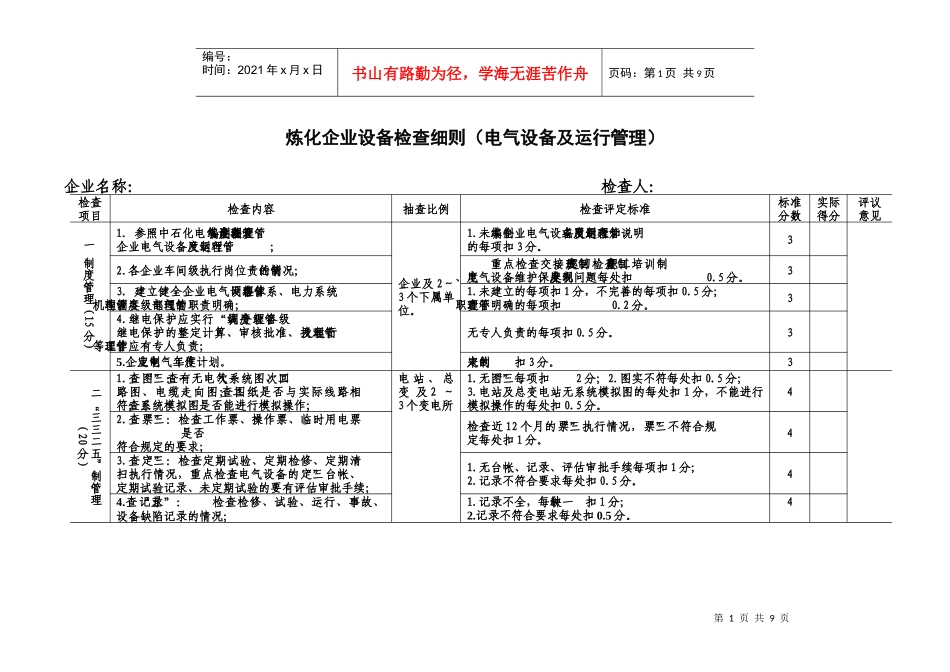

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页炼化企业设备检查细则（电气设备及运行管理）企业名称：检查人：检查项目检查内容抽查比例检查评定标准标准分数实际得分评议意见一制度管理（15分）1.参照中石化电气设备管理办法及管理制度编制各企业电气设备及运行管理制度;企业及2～3个下属单位。1.未编制本企业电气设备及运行管理制度或引用未加说明的每项扣3分。32.各企业车间级执行岗位责任制的情况；重点检查交接班制度、巡回检查制度、职工培训制度、电气设备维护保养制度，发现问题每处扣0.5分。33.建立健全企业电气设备管理网络体系、电力系统调度管理机构，各级电气管理部门的职责明确；1.未建立的每项扣1分，不完善的每项扣0.5分；2.管理职责不明确的每项扣0.2分。34.继电保护应实行“统一调度、分级管理”，各级继电保护的整定计算、审核批准、技术管理及运行管理等工作应有专人负责；无专人负责的每项扣0.5分。35.企业制定电气年度工作计划。未制定的扣3分。3二“三三二五”制管理（20分）1.查“三图”：一查有无电气一次系统图、二次回路图、电缆走向图；二查图纸是否与实际线路相符；三查系统模拟图是否能进行模拟操作；电站、总变及2～3个变电所1.无“三图”每项扣2分；2.图实不符每处扣0.5分；3.电站及总变电站无系统模拟图的每处扣1分，不能进行模拟操作的每处扣0.5分。42.查“三票”：检查工作票、操作票、临时用电票是否符合规定的要求；检查近12个月的“三票”执行情况，“三票”不符合规定每处扣1分。43.查“三定”：检查定期试验、定期检修、定期清扫执行情况，重点检查电气设备的“三定”台帐、定期试验记录、未定期试验的要有评估审批手续；1.无台帐、记录、评估审批手续每项扣1分；2.记录不符合要求每处扣0.5分。44.查“五记录”：检查检修、试验、运行、事故、设备缺陷记录的情况；1.记录不全，每缺一种扣1分；2.记录不符合要求每处扣0.5分。4第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页5.查“五规程”：检修、试验、安全规程按中石化规程、行业规程执行，以上规程未作规定的参照制造厂相关资料执行，运行规程及事故处理规程根据本企业特点自行编写。规程不全，每缺一种扣2分。4续表检查项目检查内容抽查比例检查评定标准标准分数实际得分评议意见三电气设备管理（40分）发电设备1.发电机整体运行状况及技术状况；抽查1～3台不良者每台扣0.5分；32.发电机励磁及控制系统技术状况；存在问题每套扣0.5分；3.发电机主要电气监测仪表指示值及对应关系是否正常。指示不正确每处扣0.2分。变压器1.变压器整体运行工况及技术状况；随总变及装置变电所抽查10～20台1.变压器油温及其他部位存在异常情况每处扣0.5分；2.温度计、温度信号装置不齐全每处扣0.1分，本体温度计、远方测温温度计指示与本体实际温度不一致每处扣0.2分；3.充油套管、储油柜的油面、油色不正常每处扣0.1分，套管及本体有渗漏油现象每处扣0.1分。52.变压器主要部件及附属保安、保护设备技术状况。1.有载调压装置存在缺陷的每台扣0.2分；2.气体继电器、瓦斯保护中间端子盒和室外端子箱防潮防水措施未达到良好，每处扣0.2分；3.变压器防火措施不符合规定每处扣0.2分，储油坑及排油管道未保持良好状态，有积水、积油和杂物每处扣0.2分。高压配电装置1.屋外高压配电装置电瓷外绝缘爬距配置；电站、总变及2～3个变电所不符合所处地区污秽等级要求的扣0.3分，未采取必要的防污闪措施的（包括清扫）扣0.3分。62.配电装置各类接头及断路器、隔离开关触头；触头有发热征象每处扣0.1分，各类设备容量不满足最大负荷要求每台扣0.2分。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3.变电站各级电压的短路容量是否控制在合理范围；导体和电器不满足动、热稳定校验要求扣0.2分。4.母线及架构；水泥架构（含独立避雷针）有严重龟裂、混凝土脱落、钢筋外露等缺陷每处扣0.1分，钢架构及金具有严重锈蚀每处扣0.3分。续表检查项目检查内容抽查比例检查评定标准标准分数实...
