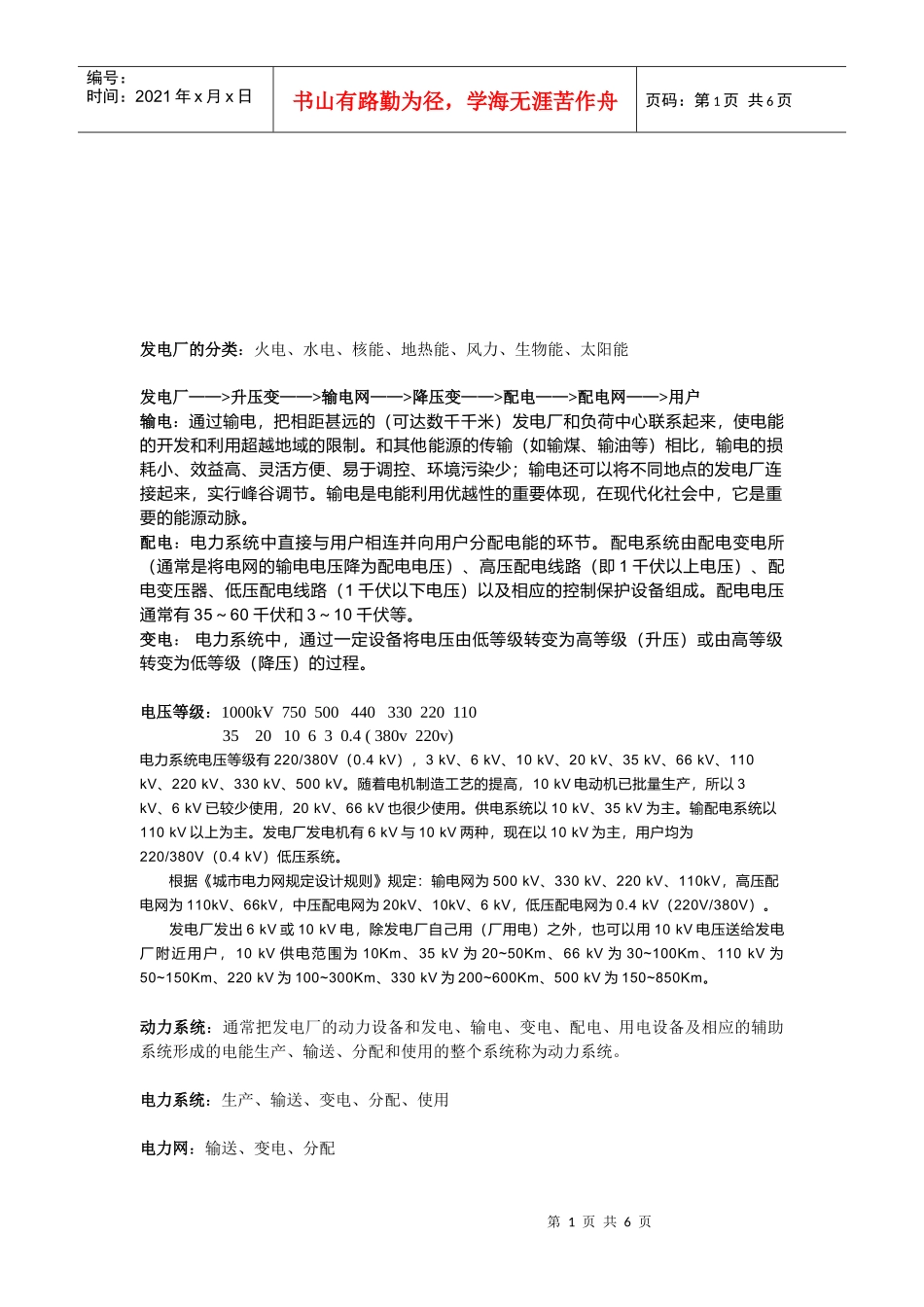

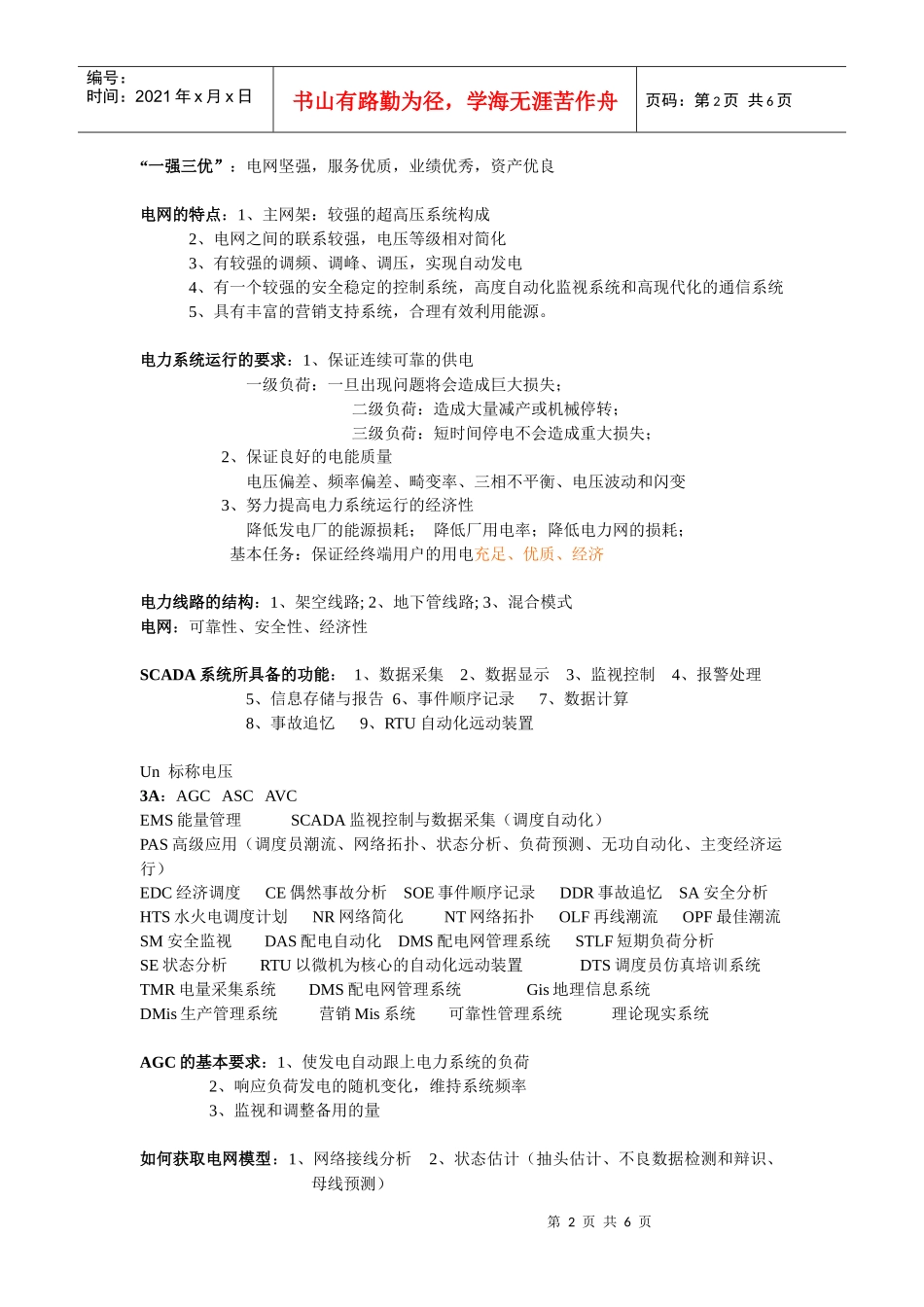

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页发电厂的分类：火电、水电、核能、地热能、风力、生物能、太阳能发电厂——>升压变——>输电网——>降压变——>配电——>配电网——>用户输电：通过输电，把相距甚远的（可达数千千米）发电厂和负荷中心联系起来，使电能的开发和利用超越地域的限制。和其他能源的传输（如输煤、输油等）相比，输电的损耗小、效益高、灵活方便、易于调控、环境污染少；输电还可以将不同地点的发电厂连接起来，实行峰谷调节。输电是电能利用优越性的重要体现，在现代化社会中，它是重要的能源动脉。配电：电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。配电电压通常有35～60千伏和3～10千伏等。变电：电力系统中，通过一定设备将电压由低等级转变为高等级（升压）或由高等级转变为低等级（降压）的过程。电压等级：1000kV750500440330220110352010630.4(380v220v)电力系统电压等级有220/380V（0.4kV），3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。随着电机制造工艺的提高，10kV电动机已批量生产，所以3kV、6kV已较少使用，20kV、66kV也很少使用。供电系统以10kV、35kV为主。输配电系统以110kV以上为主。发电厂发电机有6kV与10kV两种，现在以10kV为主，用户均为220/380V（0.4kV）低压系统。根据《城市电力网规定设计规则》规定：输电网为500kV、330kV、220kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV（220V/380V）。发电厂发出6kV或10kV电，除发电厂自己用（厂用电）之外，也可以用10kV电压送给发电厂附近用户，10kV供电范围为10Km、35kV为20~50Km、66kV为30~100Km、110kV为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。动力系统：通常把发电厂的动力设备和发电、输电、变电、配电、用电设备及相应的辅助系统形成的电能生产、输送、分配和使用的整个系统称为动力系统。电力系统：生产、输送、变电、分配、使用电力网：输送、变电、分配第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页“一强三优”：电网坚强，服务优质，业绩优秀，资产优良电网的特点：1、主网架：较强的超高压系统构成2、电网之间的联系较强，电压等级相对简化3、有较强的调频、调峰、调压，实现自动发电4、有一个较强的安全稳定的控制系统，高度自动化监视系统和高现代化的通信系统5、具有丰富的营销支持系统，合理有效利用能源。电力系统运行的要求：1、保证连续可靠的供电一级负荷：一旦出现问题将会造成巨大损失；二级负荷：造成大量减产或机械停转；三级负荷：短时间停电不会造成重大损失；2、保证良好的电能质量电压偏差、频率偏差、畸变率、三相不平衡、电压波动和闪变3、努力提高电力系统运行的经济性降低发电厂的能源损耗；降低厂用电率；降低电力网的损耗；基本任务：保证经终端用户的用电充足、优质、经济电力线路的结构：1、架空线路;2、地下管线路;3、混合模式电网：可靠性、安全性、经济性SCADA系统所具备的功能：1、数据采集2、数据显示3、监视控制4、报警处理5、信息存储与报告6、事件顺序记录7、数据计算8、事故追忆9、RTU自动化远动装置Un标称电压3A：AGCASCAVCEMS能量管理SCADA监视控制与数据采集（调度自动化）PAS高级应用（调度员潮流、网络拓扑、状态分析、负荷预测、无功自动化、主变经济运行）EDC经济调度CE偶然事故分析SOE事件顺序记录DDR事故追忆SA安全分析HTS水火电调度计划NR网络简化NT网络拓扑OLF再线潮流OPF最佳潮流SM安全监视DAS配电自动化DMS配电网管理系统STLF短期负荷分析SE状态分析RTU以微机为核心的自动化远动装置DTS调度员仿真培训系统TMR电量采集系统DMS配电网管理系统Gis地理信息系统DMis生产管理系统营销Mis系统可靠性管理系统理论现实系统AGC的基本要求：1、使发电自动跟上电力系统的负...
