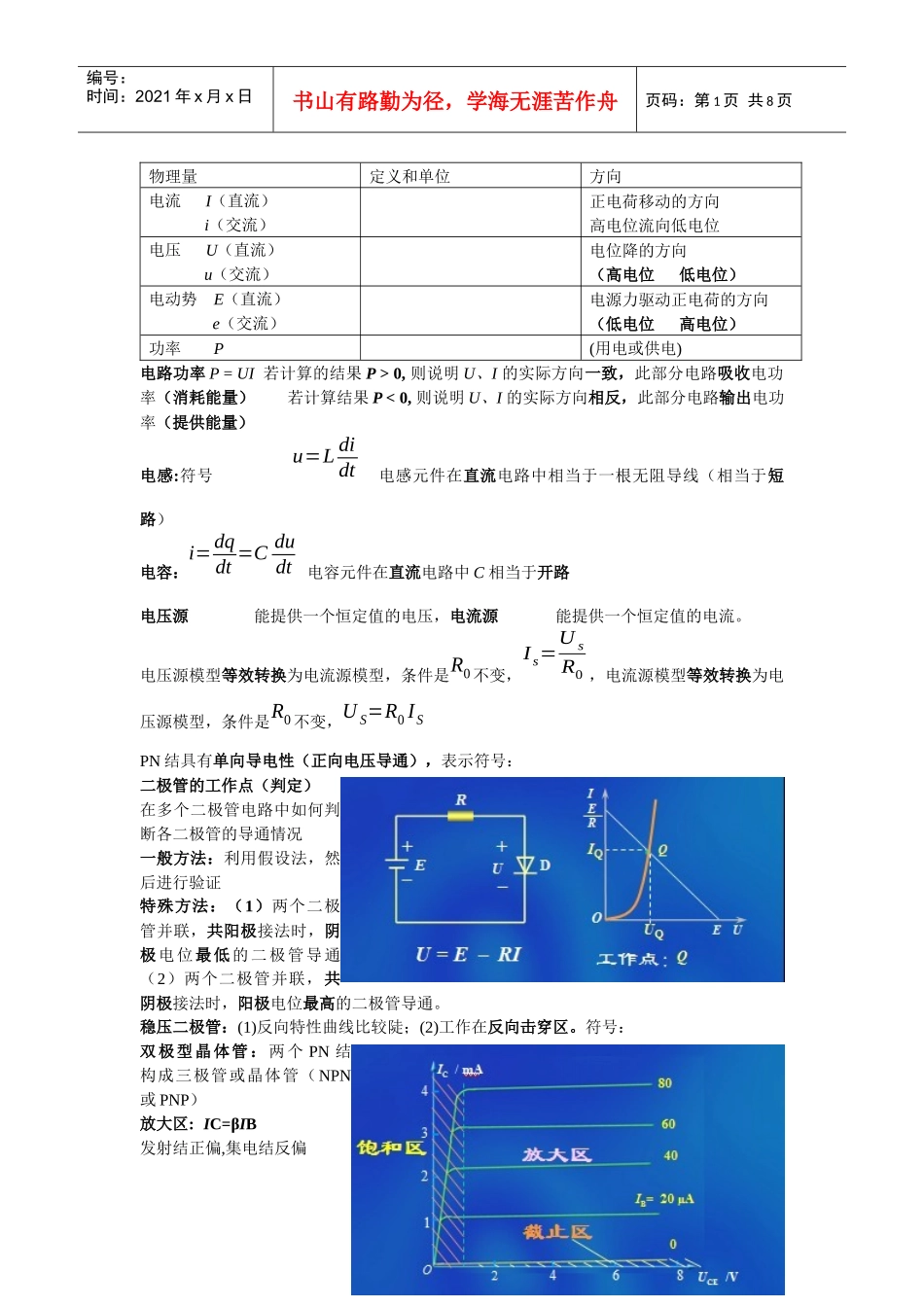

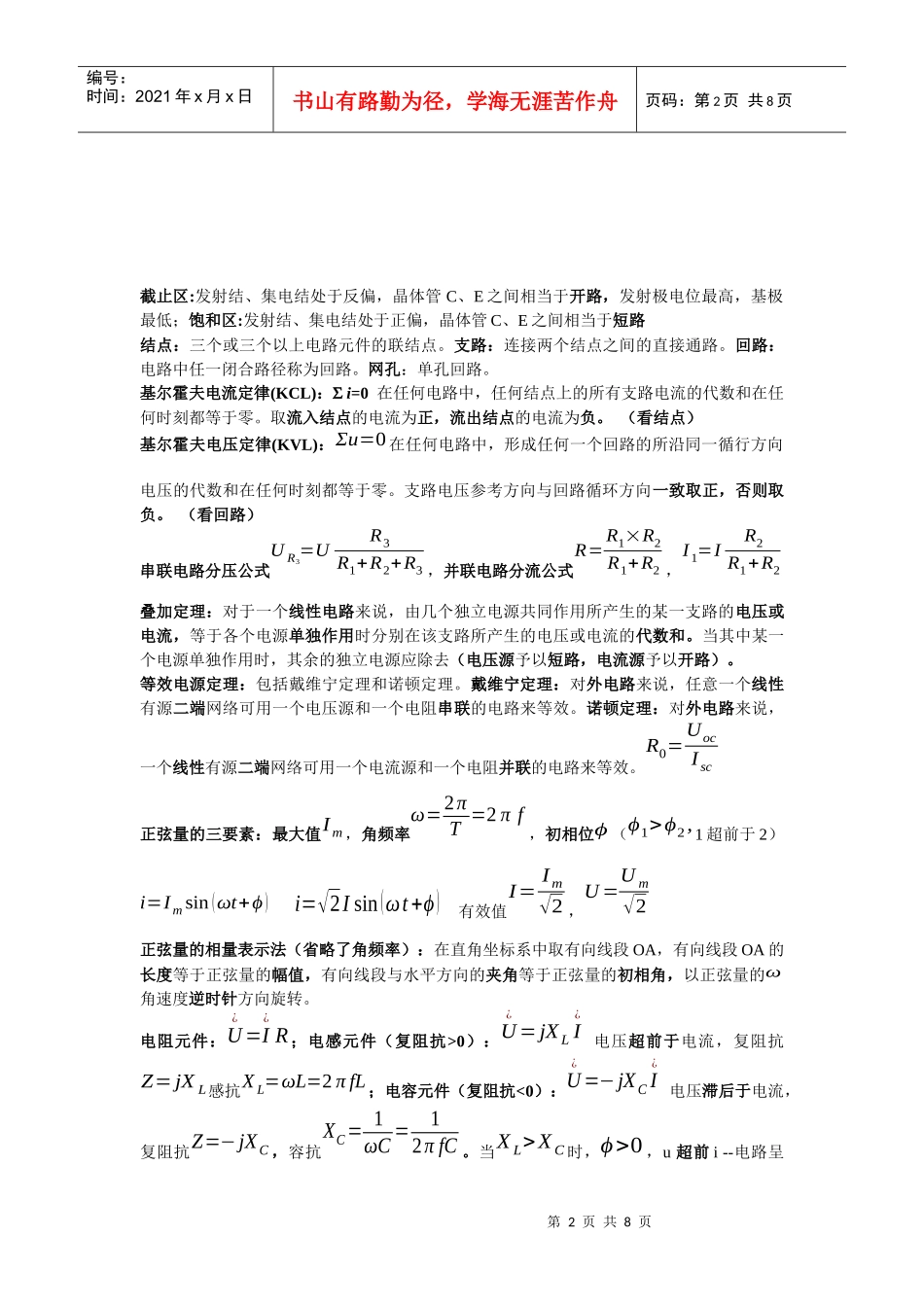

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页物理量定义和单位方向电流I（直流）i（交流）正电荷移动的方向高电位流向低电位电压U（直流）u（交流）电位降的方向（高电位低电位）电动势E（直流）e（交流）电源力驱动正电荷的方向（低电位高电位）功率P(用电或供电)电路功率P=UI若计算的结果P>0,则说明U、I的实际方向一致，此部分电路吸收电功率（消耗能量）若计算结果P<0,则说明U、I的实际方向相反，此部分电路输出电功率（提供能量）电感:符号u=Ldidt电感元件在直流电路中相当于一根无阻导线（相当于短路）电容：i=dqdt=Cdudt电容元件在直流电路中C相当于开路电压源能提供一个恒定值的电压，电流源能提供一个恒定值的电流。电压源模型等效转换为电流源模型，条件是R0不变，Is=UsR0，电流源模型等效转换为电压源模型，条件是R0不变，US=R0ISPN结具有单向导电性（正向电压导通），表示符号：二极管的工作点（判定）在多个二极管电路中如何判断各二极管的导通情况一般方法：利用假设法，然后进行验证特殊方法：（1）两个二极管并联，共阳极接法时，阴极电位最低的二极管导通（2）两个二极管并联，共阴极接法时，阳极电位最高的二极管导通。稳压二极管：(1)反向特性曲线比较陡；(2)工作在反向击穿区。符号：双极型晶体管：两个PN结构成三极管或晶体管（NPN或PNP）放大区:IC=βIB发射结正偏,集电结反偏第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页截止区:发射结、集电结处于反偏，晶体管C、E之间相当于开路，发射极电位最高，基极最低；饱和区:发射结、集电结处于正偏，晶体管C、E之间相当于短路结点：三个或三个以上电路元件的联结点。支路：连接两个结点之间的直接通路。回路：电路中任一闭合路径称为回路。网孔：单孔回路。基尔霍夫电流定律(KCL)：Si=0在任何电路中，任何结点上的所有支路电流的代数和在任何时刻都等于零。取流入结点的电流为正，流出结点的电流为负。（看结点）基尔霍夫电压定律(KVL)：Σu=0在任何电路中，形成任何一个回路的所沿同一循行方向电压的代数和在任何时刻都等于零。支路电压参考方向与回路循环方向一致取正，否则取负。（看回路）串联电路分压公式UR3=UR3R1+R2+R3，并联电路分流公式R=R1×R2R1+R2，I1=IR2R1+R2叠加定理：对于一个线性电路来说，由几个独立电源共同作用所产生的某一支路的电压或电流，等于各个电源单独作用时分别在该支路所产生的电压或电流的代数和。当其中某一个电源单独作用时，其余的独立电源应除去（电压源予以短路，电流源予以开路）。等效电源定理：包括戴维宁定理和诺顿定理。戴维宁定理：对外电路来说，任意一个线性有源二端网络可用一个电压源和一个电阻串联的电路来等效。诺顿定理：对外电路来说，一个线性有源二端网络可用一个电流源和一个电阻并联的电路来等效。R0=UocIsc正弦量的三要素：最大值Im，角频率ω=2πT=2πf，初相位ϕ（ϕ1>ϕ2,1超前于2）i=Imsin(ωt+ϕ)i=√2Isin(ωt+ϕ)有效值I=Im√2，U=Um√2正弦量的相量表示法（省略了角频率）：在直角坐标系中取有向线段OA，有向线段OA的长度等于正弦量的幅值，有向线段与水平方向的夹角等于正弦量的初相角，以正弦量的ω角速度逆时针方向旋转。电阻元件：U¿=I¿R；电感元件（复阻抗>0）：U¿=jXLI¿电压超前于电流，复阻抗Z=jXL感抗XL=ωL=2πfL；电容元件（复阻抗<0）：U¿=−jXCI¿电压滞后于电流，复阻抗Z=−jXC，容抗XC=1ωC=12πfC。当XL>XC时，ϕ>0，u超前i--电路呈第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页感性；当XL0）三...
