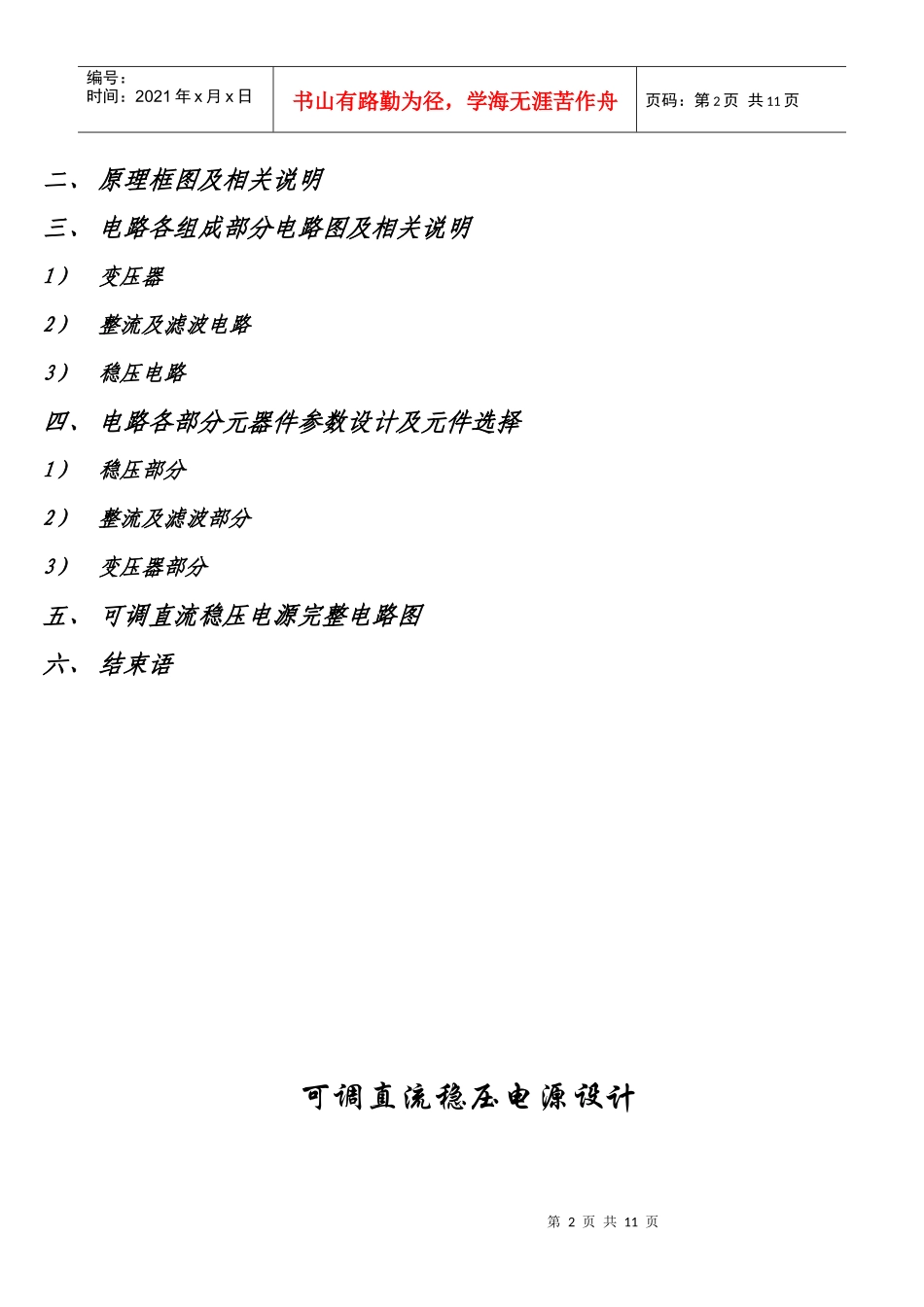

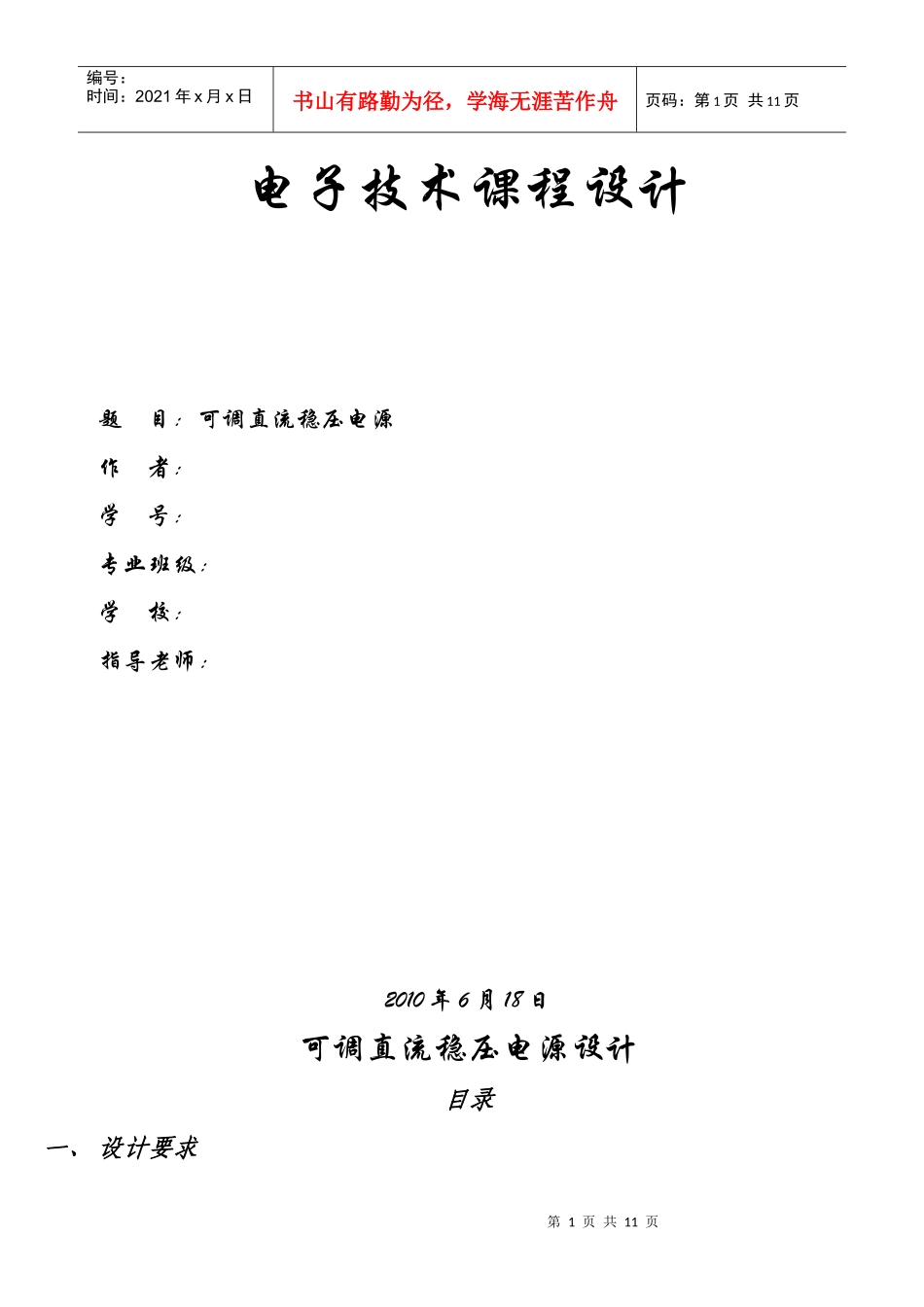

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页电子技术课程设计题目：可调直流稳压电源作者：学号：专业班级：学校：指导老师：2010年6月18日可调直流稳压电源设计目录一、设计要求第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二、原理框图及相关说明三、电路各组成部分电路图及相关说明1）变压器2）整流及滤波电路3）稳压电路四、电路各部分元器件参数设计及元件选择1）稳压部分2）整流及滤波部分3）变压器部分五、可调直流稳压电源完整电路图六、结束语可调直流稳压电源设计第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页摘要在工农业生产和科学实验中，主要采用交流电，但是在某些场合，例如电解、电镀、蓄电池的充电、直流电动机等，都需要用直流电源供电。此外，在电子线路和自动化控制装置中还需要用电压非常稳定的直流电源。为了得到直流电，除了用直流发电机和干电池外，目前广泛采用各种半导体直流电源。正文一、设计要求1）输入市电电压为220V。2）输出电压范围为6～12V。3）负载功率范围为1.8。4）具有过流保护功能。二、原理框图及相关说明可调直流稳压电源原理框图可调直流稳压电源由变压器、流流、滤波、和稳压电路四部分组成，其第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页原理框图如上。工作原理为：电网供给的交流电压U1经电源变压器降压后，得到符合电路需要的交流电压U2，然后由整流电路变换成方向不变，大小随时间变化的脉动电压U3，再用滤波器滤去其交流分量，就可以得到比较平直的直流电压U1。但这样的直流输出电压还会岁交流电网电压的波动货负载的变动而变化。在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压稳定。三、电源各组成部分电路图及相关说明1）变压器变压器是将电网电压变换为符合整流需要的电压，同时还可以起到与电网隔离的作用。即将交流输入U1变换为符合整流需要的电压U2.变压器电路图2）整流及滤波电路整流电路是利用整流元件二极管具有单向导电的特性将交流电压变换为单向脉动电压。滤波器的作用是减小整流输出电压的脉动程度，以适合负载的需要。整流电路输出的单向脉动电压中包含交流成分和直流成分，滤波器就是将第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页交流成分滤除，保留直流成分。整流电路采用单向桥式整流器。单向桥式整流电路是由4个二极管接成电桥的形式构成的。滤波器采用电容滤波，电容滤波器是根据电容器的端电压在电路状态改变时不能跃变的原理制成的。整流及滤波电路图如下。在变压器二次侧电压U2的正半周时，设其极性为上正下负即a点电位高于b点，则二极管D1和D3导通，D2和D4截止，电流i的通路是从aD1RLD3b。这时，负载电阻上得到一个上正下负的半波电压。在电压Ui的负半周时，变压器二次侧的极性为上负下正，即b点的电位高于a点。因此，D1和D3截止，D2和D4导通，电流i的通路时bD2RLD4a。同样，在负载电阻上得到一个上正下负的半波电压。单向桥式整流电路的电压波形图如下。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页单向桥式整流电路输入输出电压波形（a）输入电压波形，(b)输出电压波形在整流二极管导通时，电路一方面供电给负载，同时又对电容器充电。忽略二极管正向压降的情况下，充电电压U4与上升的脉冲电压U3一致，Uc和U3同时达到最大值。而后U3和Uc都开始下降，U3按正弦规律下降，当U3小于Uc时，二极管承受方向电压截止，电容器对负载RL放电，负载中仍有电流。在U3的下一个脉冲内，当U3大于Uc时二极管再次导通，电容器再次被充电，重复上述过程。滤波后的输出电压波形图如下。单向桥式整流滤波电路输出电压波形第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页4）稳压电路经整流滤波后的电压往往会随交流电源电压的波动...
