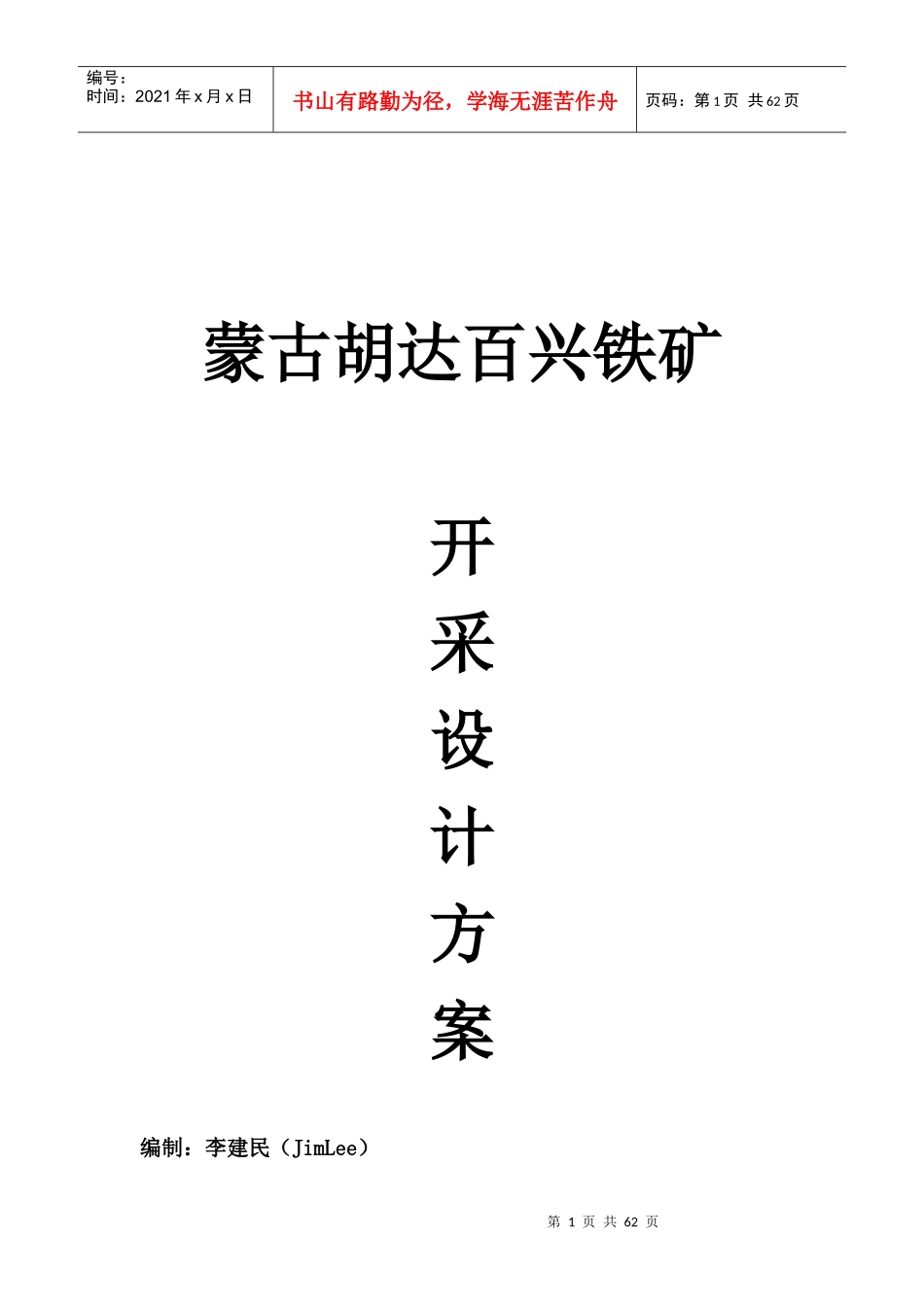

第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共62页蒙古胡达百兴铁矿开采设计方案编制:李建民(JimLee)第2页共62页第1页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共62页第一章总纲胡达百兴露天煤矿位于乌兰巴托市西250km,扎木尔金矿12km,乌尔干图拉火车站90km,额尔登市80km处,属布仁行县管辖。距扎木尔金矿有简易公路,交通比较便利。地理中心坐标为东经104°15′30″,北纬48°18′00″,矿田面积4.44km2(不包括后备区)。具体矿界分布如下:划定矿界:1.东经104º15´00´´,北纬48º19´00´´2.东经104º16´00´´,北纬48º19´00´´3.东经104º16´00´´,北纬48º17´00´´4.东经104º15´00´´,北纬48º17´00´´具体如<<矿地理位置图>>。本区地貌为典型的蒙古高原地貌。地表标高1250~1500m,高差250m,植被不发育。本区气候分区属典型的大陆性季风气候。其特点是冬季严寒、夏季多雨、春季风大,年降水量300-350mm,无霜期平均143天;年均气温7.2℃。区内大部为基岩裸露,主要为残坡积1.00-3.50m;植被主要为牧草和灌木。区内主要为金矿和铁矿;劳动力不足,电力供应基本可靠。地质概况:地质普查圈定二条矿体:Fe1、Fe2;区内地层属晚寒武系沉积和新生界全新统Q4现代沉积。构造发育,主要有三条断第3页共62页第2页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共62页层近北西向,派生小皱褶和平移断裂,矿区内构造不发育,有F1断层,近北西向;铁矿接触明显,呈透镜状、脉状、似层状北东向展布产出。矿藏分布:矿石组成简单,主要有磁铁矿和赤铁矿,矿石属于高硅、低硫需选贫铁矿石。保有储量为13052.72kt;探矿工程所控储量(122b)1431.16kt,Tfe品味44.02%,mFe品味42.23%;推断资源量(333)3904.68kt,Tfe品味44.31%,mFe品味42.54%;物探异常控制资源量(333)7716.88kt,其中Tfe品味44.58%,mFe品味42.80%;根据估算:122b+333级保有储量537.6万吨,122b类141.8万吨(平均品味44.02%),333类392.5万吨(平均品味42.8%)。根据所提供的《地质普查报告书》,只能比较详细了解到Fe1矿体的规模、形态、产状:1)Fe1矿体呈层状产于云白质灰岩中,矿体长度约495m,厚度10-35m,平均厚度25m;2)矿体出露标高1500-1270m,垂向可见延深大于100m;3)矿石品味:Tfe一般为27.20-60.20%,平均品味44.58%;mFe品味25.05-55.70%,平均43.13%;4)矿体受接触带所控制,走向北东65-75º,倾向北西,倾角65-70º,矿体与围岩界限明显。具体如《胡矿地质平面、剖面图》。水文地质条件:区内无常年性水体,大气降水为主要补给;矿区汇水面积为矿体至四周分水岭之间,区内植被少,不利于转入地第4页共62页第3页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共62页下水;雨季易形成泉水和沟谷名流,最后排入土拉河;因矿区地势高,自然排水较好,但暴雨易引发山洪,冲毁路基,故应合理设置道路泄水槽,以200m为宜。矿区内构造不发育,富水性较差,水文地质条件简单。具体如《胡矿综合水文地质图》示;工程地质条件:区内地质构造比较明显;由上至下为第四系松散堆集层-白云质灰岩层-花岗岩地质层;其中三者有局部相互侵入现象;部分地质构造裸露、突出;具体如《工程地质平面、剖面图》示。矿床开采易发生岩石崩塌、滑坡等情况;建议采取安全平台进行遮挡、设排水工程进行防水护坡;工作平台预备2台排水泵,以防积水。矿床开采方案:胡达百兴矿(以下简称本矿)采矿工程,为初次开采。根据地质报告所提供的数据及研究,可初步确定如下开采方法:①本矿剥离是采用挖机—推土机间断开采工艺;采矿初期使用挖机(铲斗)—卡车--破碎站—皮带半连续生产工艺;后期延深采用胶带运输机—卡车--破碎站—皮带半连续生产工艺,全矿所有工序实现机械化,生产特点是中型露天矿。具体如图示;②本矿地质条件较为简单,开采强度中等,采矿各工艺环第5页共62页第4页共62页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共62页节衔...
