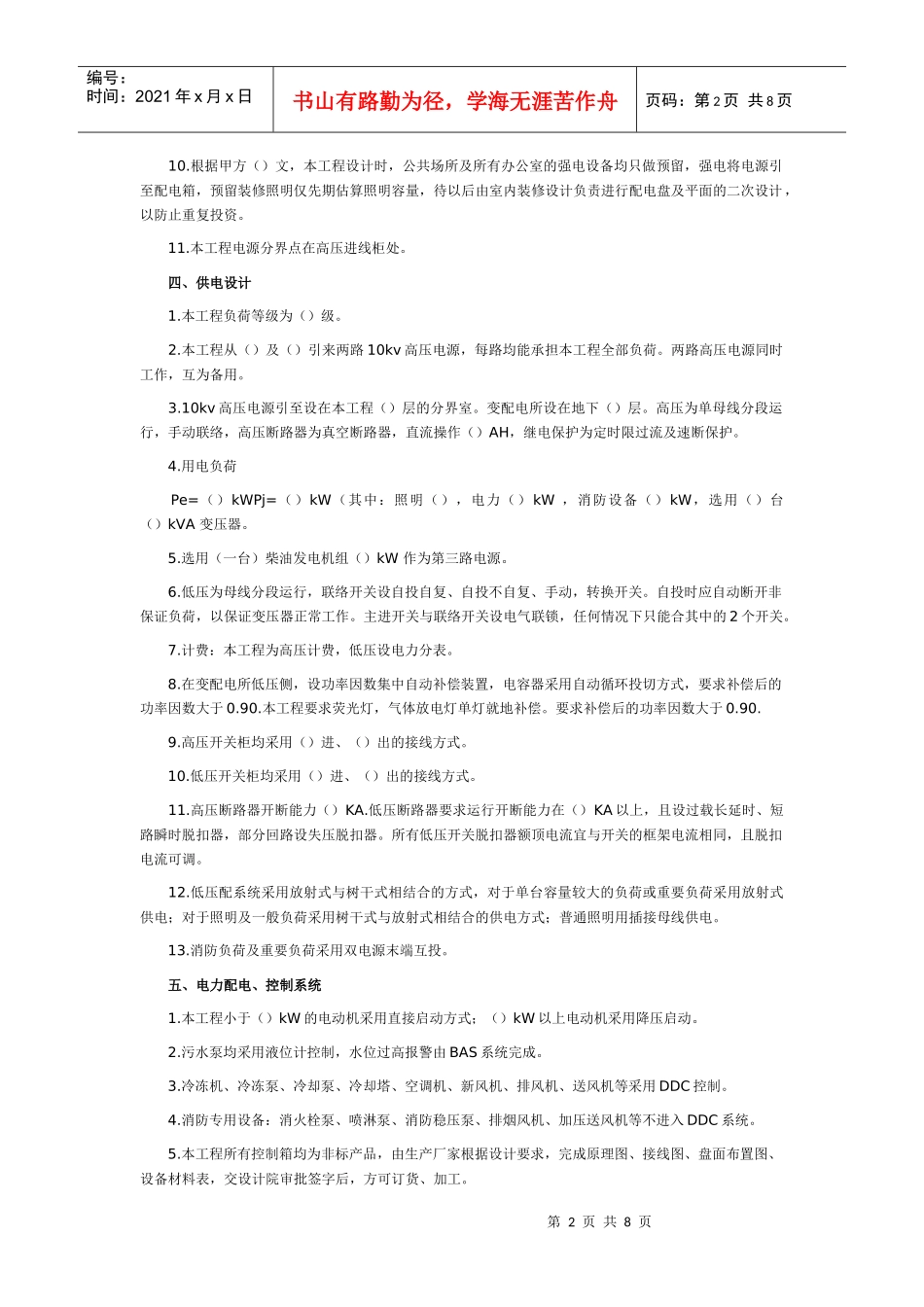

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电气施工图设计说明一、建筑概况本工程位于（），（）路与（）路交叉口（）。建筑面积（m2）。地下（）层，主要为车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。建筑主体高度（M），裙房高度（M）。结构形式为（），基础为（），楼板厚（mm），垫层厚（mm）。二、设计依据1.各市政主管部门对初步设计的审批意见；2.甲方设计任务书及设计要求；3.《民用建筑电气设计规范》JGJ/T16-92；4.《10KV及以下变电所设计规范》GB50053-94；5.《供配电系统设计规范》GB50052-95；6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94；（2000年版）8.《高层民用建筑设计防火规范》GB50045-95；（2001年版）9.《人民防空地下室设计规范》GB50038-94；10.其它有关国家及地方的现行规范，规范；11.各专业提供的设计资料；三、设计范围本设计包括红线内的以下内容：1.高、低压配电系统；2.电力配电系统；3.照明配电系统；4.楼宇自控系统；5.防雷及接地系统；6.人防工程；7.室外照明系统（与专业厂家配合）；8.报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）；9.有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱；第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页10.根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。11.本工程电源分界点在高压进线柜处。四、供电设计1.本工程负荷等级为（）级。2.本工程从（）及（）引来两路10kv高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。3.10kv高压电源引至设在本工程（）层的分界室。变配电所设在地下（）层。高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）AH，继电保护为定时限过流及速断保护。4.用电负荷Pe=（）kWPj=（）kW（其中：照明（），电力（）kW，消防设备（）kW，选用（）台（）kVA变压器。5.选用（一台）柴油发电机组（）kW作为第三路电源。6.低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的2个开关。7.计费：本工程为高压计费，低压设电力分表。8.在变配电所低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于0.90.本工程要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于0.90.9.高压开关柜均采用（）进、（）出的接线方式。10.低压开关柜均采用（）进、（）出的接线方式。11.高压断路器开断能力（）KA.低压断路器要求运行开断能力在（）KA以上，且设过载长延时、短路瞬时脱扣器，部分回路设失压脱扣器。所有低压开关脱扣器额顶电流宜与开关的框架电流相同，且脱扣电流可调。12.低压配系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式；普通照明用插接母线供电。13.消防负荷及重要负荷采用双电源末端互投。五、电力配电、控制系统1.本工程小于（）kW的电动机采用直接启动方式；（）kW以上电动机采用降压启动。2.污水泵均采用液位计控制，水位过高报警由BAS系统完成。3.冷冻机、冷冻泵、冷却泵、冷却塔、空调机、新风机、排风机、送风机等采用DDC控制。4.消防专用设备：消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不进入DDC系统。5.本工程所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交设计院审批签字后，方可订货、加工。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页六、照明配电系统1.光源：有装修要求的场所视...
